Автоматизована система керування світлодіодними світильниками

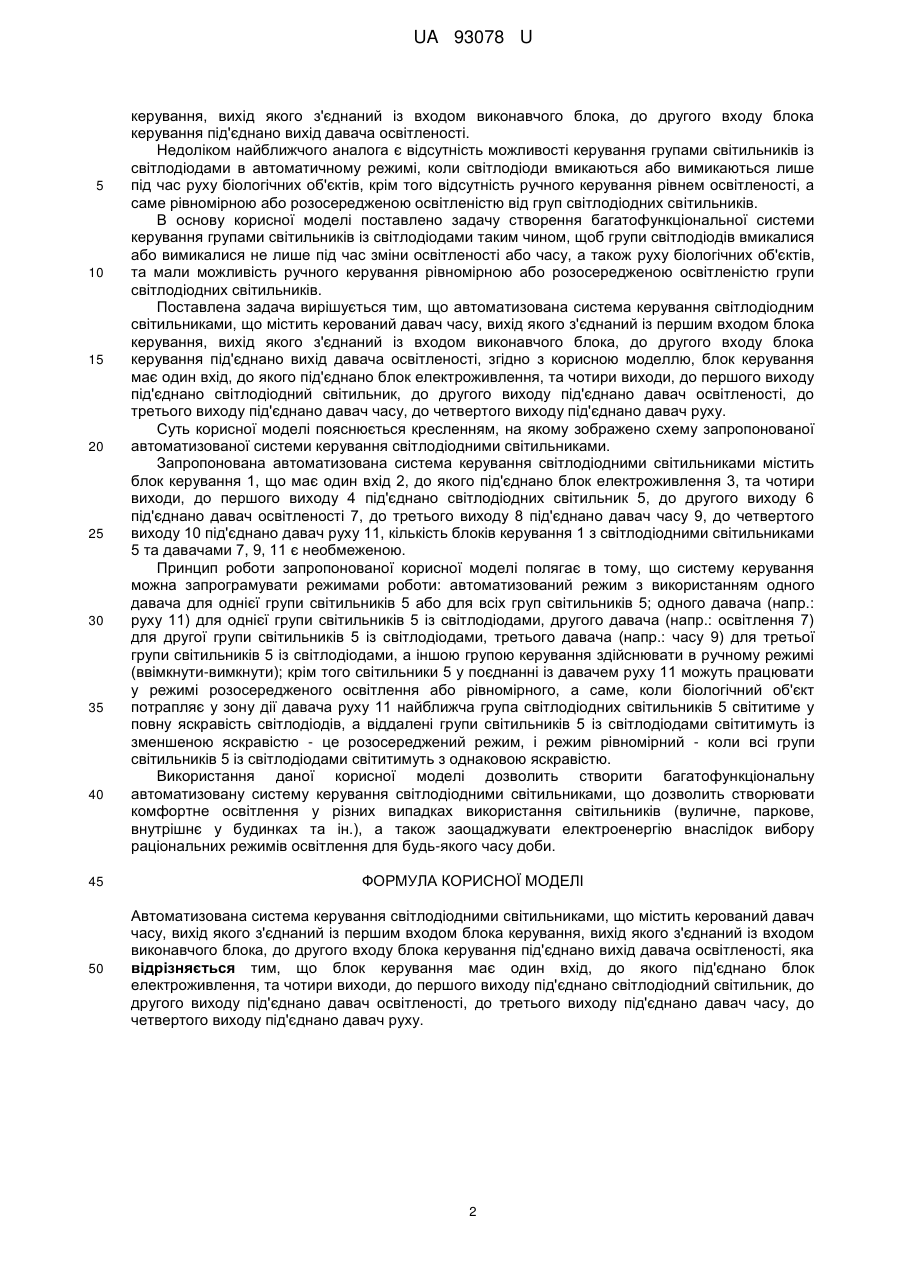

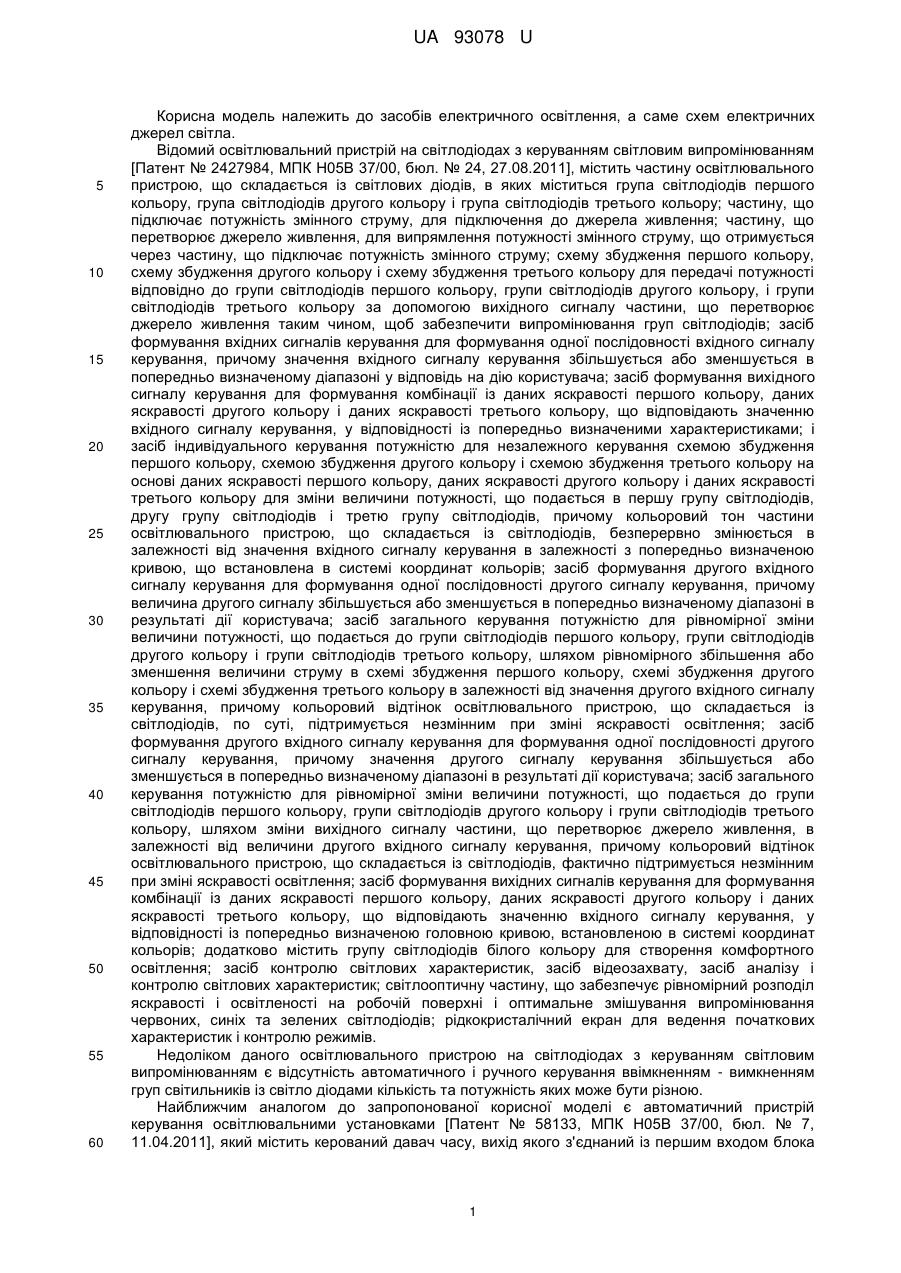

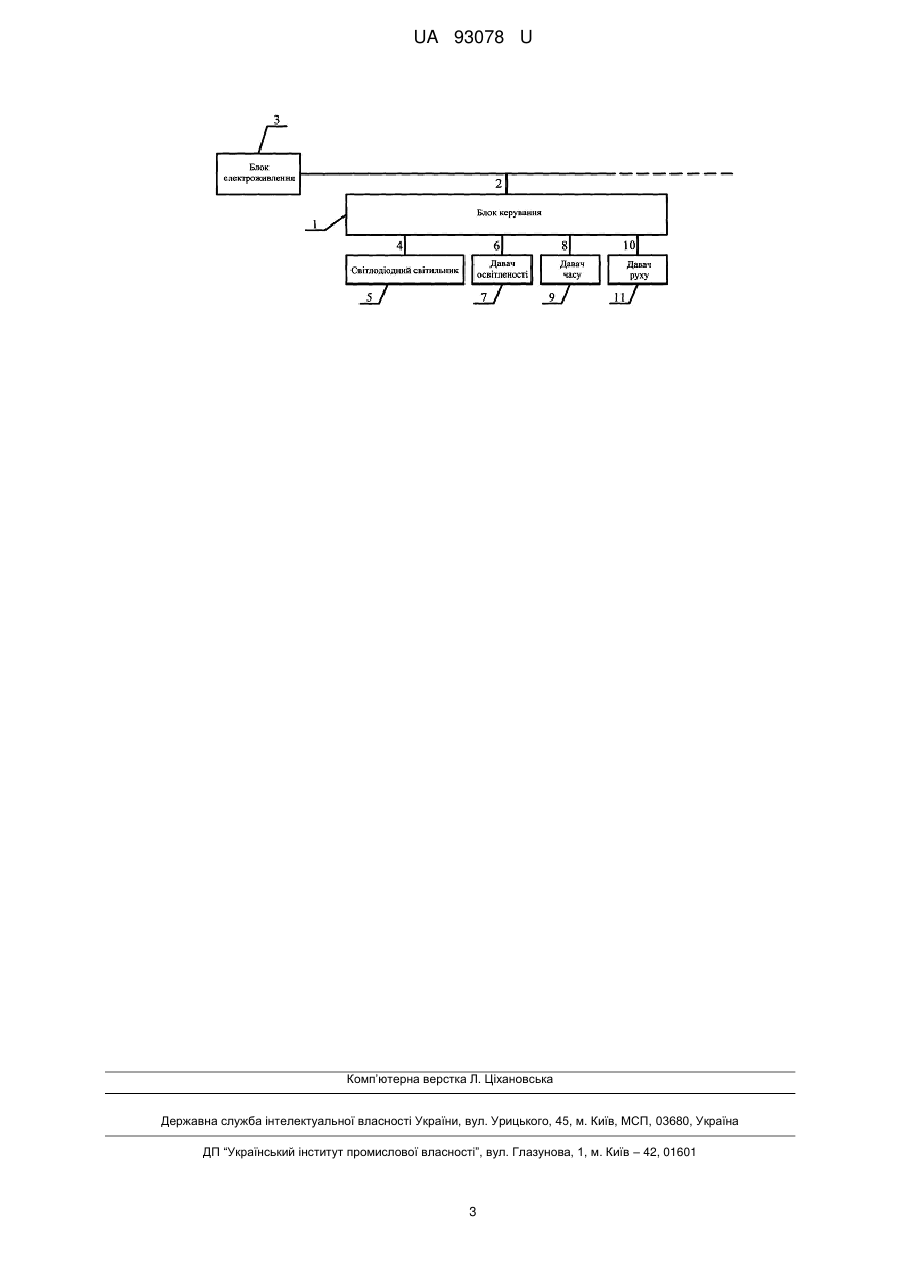

Реферат: Автоматизована система керування світлодіодними світильниками, що містить керований давач часу, вихід якого з'єднаний із першим входом блока керування, вихід якого з'єднаний із входом виконавчого блока, до другого входу блока керування під'єднано вихід давача освітленості. Блок керування має один вхід, до якого під'єднано блок електроживлення, та чотири виходи, до першого виходу під'єднано світлодіодний світильник, до другого виходу під'єднано давач освітленості, до третього виходу під'єднано давач часу, до четвертого виходу під'єднано давач руху. UA 93078 U (54) АВТОМАТИЗОВАНА СИСТЕМА КЕРУВАННЯ СВІТЛОДІОДНИМИ СВІТИЛЬНИКАМИ UA 93078 U UA 93078 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів електричного освітлення, а саме схем електричних джерел світла. Відомий освітлювальний пристрій на світлодіодах з керуванням світловим випромінюванням [Патент № 2427984, МПК Н05В 37/00, бюл. № 24, 27.08.2011], містить частину освітлювального пристрою, що складається із світлових діодів, в яких міститься група світлодіодів першого кольору, група світлодіодів другого кольору і група світлодіодів третього кольору; частину, що підключає потужність змінного струму, для підключення до джерела живлення; частину, що перетворює джерело живлення, для випрямлення потужності змінного струму, що отримується через частину, що підключає потужність змінного струму; схему збудження першого кольору, схему збудження другого кольору і схему збудження третього кольору для передачі потужності відповідно до групи світлодіодів першого кольору, групи світлодіодів другого кольору, і групи світлодіодів третього кольору за допомогою вихідного сигналу частини, що перетворює джерело живлення таким чином, щоб забезпечити випромінювання груп світлодіодів; засіб формування вхідних сигналів керування для формування одної послідовності вхідного сигналу керування, причому значення вхідного сигналу керування збільшується або зменшується в попередньо визначеному діапазоні у відповідь на дію користувача; засіб формування вихідного сигналу керування для формування комбінації із даних яскравості першого кольору, даних яскравості другого кольору і даних яскравості третього кольору, що відповідають значенню вхідного сигналу керування, у відповідності із попередньо визначеними характеристиками; і засіб індивідуального керування потужністю для незалежного керування схемою збудження першого кольору, схемою збудження другого кольору і схемою збудження третього кольору на основі даних яскравості першого кольору, даних яскравості другого кольору і даних яскравості третього кольору для зміни величини потужності, що подається в першу групу світлодіодів, другу групу світлодіодів і третю групу світлодіодів, причому кольоровий тон частини освітлювального пристрою, що складається із світлодіодів, безперервно змінюється в залежності від значення вхідного сигналу керування в залежності з попередньо визначеною кривою, що встановлена в системі координат кольорів; засіб формування другого вхідного сигналу керування для формування одної послідовності другого сигналу керування, причому величина другого сигналу збільшується або зменшується в попередньо визначеному діапазоні в результаті дії користувача; засіб загального керування потужністю для рівномірної зміни величини потужності, що подається до групи світлодіодів першого кольору, групи світлодіодів другого кольору і групи світлодіодів третього кольору, шляхом рівномірного збільшення або зменшення величини струму в схемі збудження першого кольору, схемі збудження другого кольору і схемі збудження третього кольору в залежності від значення другого вхідного сигналу керування, причому кольоровий відтінок освітлювального пристрою, що складається із світлодіодів, по суті, підтримується незмінним при зміні яскравості освітлення; засіб формування другого вхідного сигналу керування для формування одної послідовності другого сигналу керування, причому значення другого сигналу керування збільшується або зменшується в попередньо визначеному діапазоні в результаті дії користувача; засіб загального керування потужністю для рівномірної зміни величини потужності, що подається до групи світлодіодів першого кольору, групи світлодіодів другого кольору і групи світлодіодів третього кольору, шляхом зміни вихідного сигналу частини, що перетворює джерело живлення, в залежності від величини другого вхідного сигналу керування, причому кольоровий відтінок освітлювального пристрою, що складається із світлодіодів, фактично підтримується незмінним при зміні яскравості освітлення; засіб формування вихідних сигналів керування для формування комбінації із даних яскравості першого кольору, даних яскравості другого кольору і даних яскравості третього кольору, що відповідають значенню вхідного сигналу керування, у відповідності із попередньо визначеною головною кривою, встановленою в системі координат кольорів; додатково містить групу світлодіодів білого кольору для створення комфортного освітлення; засіб контролю світлових характеристик, засіб відеозахвату, засіб аналізу і контролю світлових характеристик; світлооптичну частину, що забезпечує рівномірний розподіл яскравості і освітленості на робочій поверхні і оптимальне змішування випромінювання червоних, синіх та зелених світлодіодів; рідкокристалічний екран для ведення початкових характеристик і контролю режимів. Недоліком даного освітлювального пристрою на світлодіодах з керуванням світловим випромінюванням є відсутність автоматичного і ручного керування ввімкненням - вимкненням груп світильників із світло діодами кількість та потужність яких може бути різною. Найближчим аналогом до запропонованої корисної моделі є автоматичний пристрій керування освітлювальними установками [Патент № 58133, МПК Н05В 37/00, бюл. № 7, 11.04.2011], який містить керований давач часу, вихід якого з'єднаний із першим входом блока 1 UA 93078 U 5 10 15 20 25 30 35 40 керування, вихід якого з'єднаний із входом виконавчого блока, до другого входу блока керування під'єднано вихід давача освітленості. Недоліком найближчого аналога є відсутність можливості керування групами світильників із світлодіодами в автоматичному режимі, коли світлодіоди вмикаються або вимикаються лише під час руху біологічних об'єктів, крім того відсутність ручного керування рівнем освітленості, а саме рівномірною або розосередженою освітленістю від груп світлодіодних світильників. В основу корисної моделі поставлено задачу створення багатофункціональної системи керування групами світильників із світлодіодами таким чином, щоб групи світлодіодів вмикалися або вимикалися не лише під час зміни освітленості або часу, а також руху біологічних об'єктів, та мали можливість ручного керування рівномірною або розосередженою освітленістю групи світлодіодних світильників. Поставлена задача вирішується тим, що автоматизована система керування світлодіодним світильниками, що містить керований давач часу, вихід якого з'єднаний із першим входом блока керування, вихід якого з'єднаний із входом виконавчого блока, до другого входу блока керування під'єднано вихід давача освітленості, згідно з корисною моделлю, блок керування має один вхід, до якого під'єднано блок електроживлення, та чотири виходи, до першого виходу під'єднано світлодіодний світильник, до другого виходу під'єднано давач освітленості, до третього виходу під'єднано давач часу, до четвертого виходу під'єднано давач руху. Суть корисної моделі пояснюється кресленням, на якому зображено схему запропонованої автоматизованої системи керування світлодіодними світильниками. Запропонована автоматизована система керування світлодіодними світильниками містить блок керування 1, що має один вхід 2, до якого під'єднано блок електроживлення 3, та чотири виходи, до першого виходу 4 під'єднано світлодіодних світильник 5, до другого виходу 6 під'єднано давач освітленості 7, до третього виходу 8 під'єднано давач часу 9, до четвертого виходу 10 під'єднано давач руху 11, кількість блоків керування 1 з світлодіодними світильниками 5 та давачами 7, 9, 11 є необмеженою. Принцип роботи запропонованої корисної моделі полягає в тому, що систему керування можна запрограмувати режимами роботи: автоматизований режим з використанням одного давача для однієї групи світильників 5 або для всіх груп світильників 5; одного давача (напр.: руху 11) для однієї групи світильників 5 із світлодіодами, другого давача (напр.: освітлення 7) для другої групи світильників 5 із світлодіодами, третього давача (напр.: часу 9) для третьої групи світильників 5 із світлодіодами, а іншою групою керування здійснювати в ручному режимі (ввімкнути-вимкнути); крім того світильники 5 у поєднанні із давачем руху 11 можуть працювати у режимі розосередженого освітлення або рівномірного, а саме, коли біологічний об'єкт потрапляє у зону дії давача руху 11 найближча група світлодіодних світильників 5 світитиме у повну яскравість світлодіодів, а віддалені групи світильників 5 із світлодіодами світитимуть із зменшеною яскравістю - це розосереджений режим, і режим рівномірний - коли всі групи світильників 5 із світлодіодами світитимуть з однаковою яскравістю. Використання даної корисної моделі дозволить створити багатофункціональну автоматизовану систему керування світлодіодними світильниками, що дозволить створювати комфортне освітлення у різних випадках використання світильників (вуличне, паркове, внутрішнє у будинках та ін.), а також заощаджувати електроенергію внаслідок вибору раціональних режимів освітлення для будь-якого часу доби. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Автоматизована система керування світлодіодними світильниками, що містить керований давач часу, вихід якого з'єднаний із першим входом блока керування, вихід якого з'єднаний із входом виконавчого блока, до другого входу блока керування під'єднано вихід давача освітленості, яка відрізняється тим, що блок керування має один вхід, до якого під'єднано блок електроживлення, та чотири виходи, до першого виходу під'єднано світлодіодний світильник, до другого виходу під'єднано давач освітленості, до третього виходу під'єднано давач часу, до четвертого виходу під'єднано давач руху. 2 UA 93078 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
