Пружна муфта

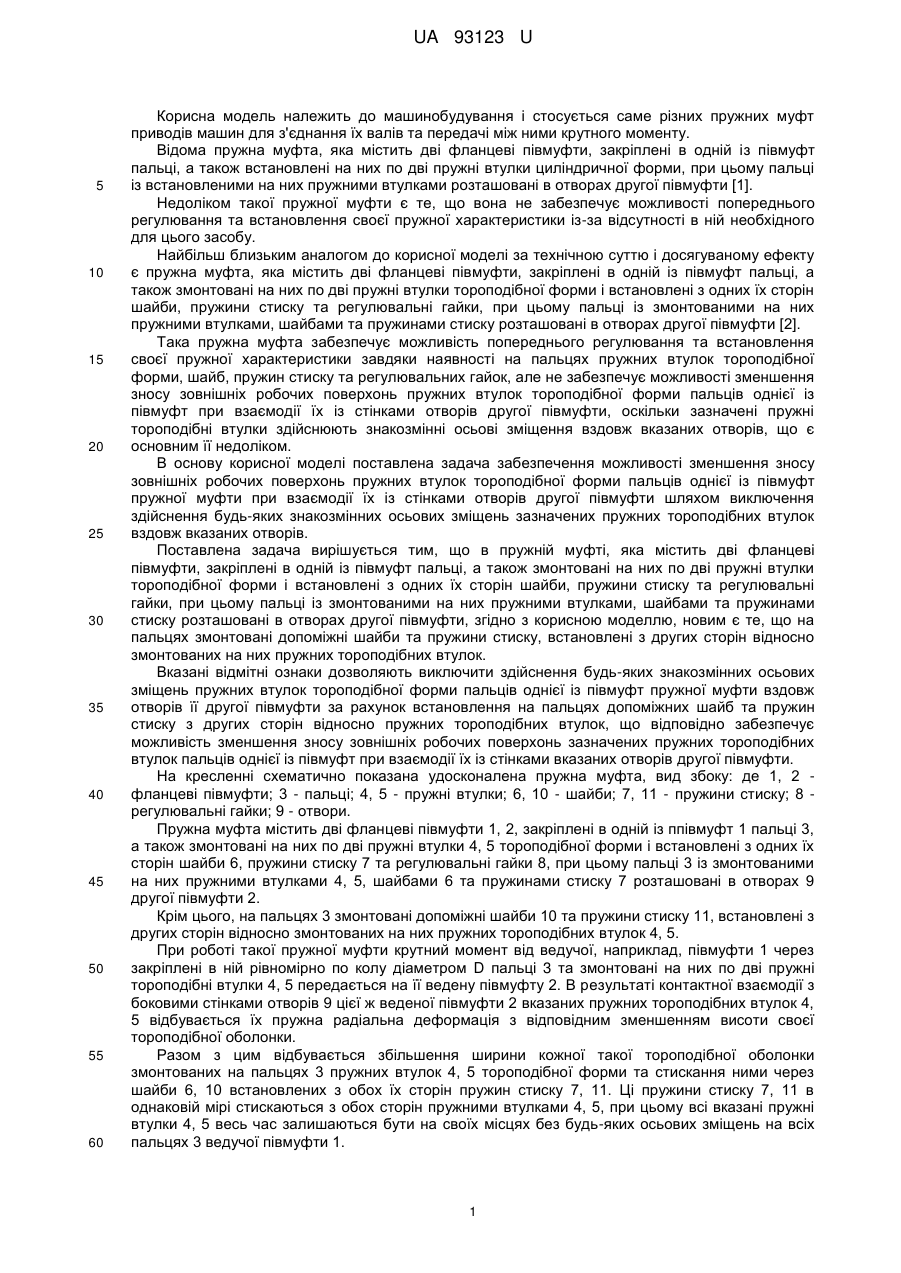

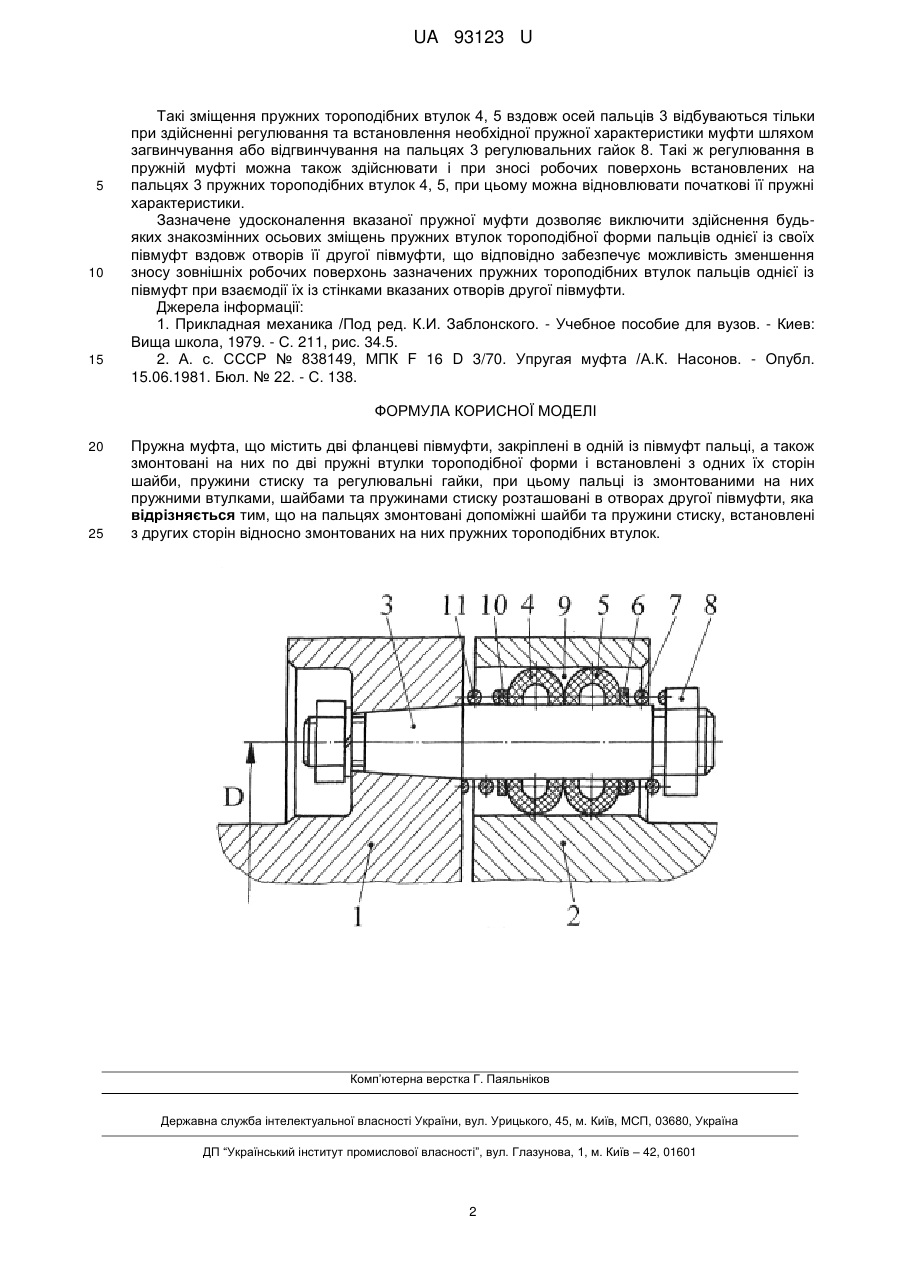

Реферат: Пружна муфта містить дві фланцеві півмуфти, закріплені в одній із півмуфт пальці, а також змонтовані на них по дві пружні втулки тороподібної форми і встановлені з одних їх сторін шайби, пружини стиску та регулювальні гайки, при цьому пальці із змонтованими на них пружними втулками, шайбами та пружинами стиску розташовані в отворах другої півмуфти. На пальцях змонтовані допоміжні шайби та пружини стиску, встановлені з других сторін відносно змонтованих на них пружних тороподібних втулок. UA 93123 U (54) ПРУЖНА МУФТА UA 93123 U UA 93123 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і стосується саме різних пружних муфт приводів машин для з'єднання їх валів та передачі між ними крутного моменту. Відома пружна муфта, яка містить дві фланцеві півмуфти, закріплені в одній із півмуфт пальці, а також встановлені на них по дві пружні втулки циліндричної форми, при цьому пальці із встановленими на них пружними втулками розташовані в отворах другої півмуфти [1]. Недоліком такої пружної муфти є те, що вона не забезпечує можливості попереднього регулювання та встановлення своєї пружної характеристики із-за відсутності в ній необхідного для цього засобу. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваному ефекту є пружна муфта, яка містить дві фланцеві півмуфти, закріплені в одній із півмуфт пальці, а також змонтовані на них по дві пружні втулки тороподібної форми і встановлені з одних їх сторін шайби, пружини стиску та регулювальні гайки, при цьому пальці із змонтованими на них пружними втулками, шайбами та пружинами стиску розташовані в отворах другої півмуфти [2]. Така пружна муфта забезпечує можливість попереднього регулювання та встановлення своєї пружної характеристики завдяки наявності на пальцях пружних втулок тороподібної форми, шайб, пружин стиску та регулювальних гайок, але не забезпечує можливості зменшення зносу зовнішніх робочих поверхонь пружних втулок тороподібної форми пальців однієї із півмуфт при взаємодії їх із стінками отворів другої півмуфти, оскільки зазначені пружні тороподібні втулки здійснюють знакозмінні осьові зміщення вздовж вказаних отворів, що є основним її недоліком. В основу корисної моделі поставлена задача забезпечення можливості зменшення зносу зовнішніх робочих поверхонь пружних втулок тороподібної форми пальців однієї із півмуфт пружної муфти при взаємодії їх із стінками отворів другої півмуфти шляхом виключення здійснення будь-яких знакозмінних осьових зміщень зазначених пружних тороподібних втулок вздовж вказаних отворів. Поставлена задача вирішується тим, що в пружній муфті, яка містить дві фланцеві півмуфти, закріплені в одній із півмуфт пальці, а також змонтовані на них по дві пружні втулки тороподібної форми і встановлені з одних їх сторін шайби, пружини стиску та регулювальні гайки, при цьому пальці із змонтованими на них пружними втулками, шайбами та пружинами стиску розташовані в отворах другої півмуфти, згідно з корисною моделлю, новим є те, що на пальцях змонтовані допоміжні шайби та пружини стиску, встановлені з других сторін відносно змонтованих на них пружних тороподібних втулок. Вказані відмітні ознаки дозволяють виключити здійснення будь-яких знакозмінних осьових зміщень пружних втулок тороподібної форми пальців однієї із півмуфт пружної муфти вздовж отворів її другої півмуфти за рахунок встановлення на пальцях допоміжних шайб та пружин стиску з других сторін відносно пружних тороподібних втулок, що відповідно забезпечує можливість зменшення зносу зовнішніх робочих поверхонь зазначених пружних тороподібних втулок пальців однієї із півмуфт при взаємодії їх із стінками вказаних отворів другої півмуфти. На кресленні схематично показана удосконалена пружна муфта, вид збоку: де 1, 2 фланцеві півмуфти; 3 - пальці; 4, 5 - пружні втулки; 6, 10 - шайби; 7, 11 - пружини стиску; 8 регулювальні гайки; 9 - отвори. Пружна муфта містить дві фланцеві півмуфти 1, 2, закріплені в одній із ппівмуфт 1 пальці 3, а також змонтовані на них по дві пружні втулки 4, 5 тороподібної форми і встановлені з одних їх сторін шайби 6, пружини стиску 7 та регулювальні гайки 8, при цьому пальці 3 із змонтованими на них пружними втулками 4, 5, шайбами 6 та пружинами стиску 7 розташовані в отворах 9 другої півмуфти 2. Крім цього, на пальцях 3 змонтовані допоміжні шайби 10 та пружини стиску 11, встановлені з других сторін відносно змонтованих на них пружних тороподібних втулок 4, 5. При роботі такої пружної муфти крутний момент від ведучої, наприклад, півмуфти 1 через закріплені в ній рівномірно по колу діаметром D пальці 3 та змонтовані на них по дві пружні тороподібні втулки 4, 5 передається на її ведену півмуфту 2. В результаті контактної взаємодії з боковими стінками отворів 9 цієї ж веденої півмуфти 2 вказаних пружних тороподібних втулок 4, 5 відбувається їх пружна радіальна деформація з відповідним зменшенням висоти своєї тороподібної оболонки. Разом з цим відбувається збільшення ширини кожної такої тороподібної оболонки змонтованих на пальцях 3 пружних втулок 4, 5 тороподібної форми та стискання ними через шайби 6, 10 встановлених з обох їх сторін пружин стиску 7, 11. Ці пружини стиску 7, 11 в однаковій мірі стискаються з обох сторін пружними втулками 4, 5, при цьому всі вказані пружні втулки 4, 5 весь час залишаються бути на своїх місцях без будь-яких осьових зміщень на всіх пальцях 3 ведучої півмуфти 1. 1 UA 93123 U 5 10 15 Такі зміщення пружних тороподібних втулок 4, 5 вздовж осей пальців 3 відбуваються тільки при здійсненні регулювання та встановлення необхідної пружної характеристики муфти шляхом загвинчування або відгвинчування на пальцях 3 регулювальних гайок 8. Такі ж регулювання в пружній муфті можна також здійснювати і при зносі робочих поверхонь встановлених на пальцях 3 пружних тороподібних втулок 4, 5, при цьому можна відновлювати початкові її пружні характеристики. Зазначене удосконалення вказаної пружної муфти дозволяє виключити здійснення будьяких знакозмінних осьових зміщень пружних втулок тороподібної форми пальців однієї із своїх півмуфт вздовж отворів її другої півмуфти, що відповідно забезпечує можливість зменшення зносу зовнішніх робочих поверхонь зазначених пружних тороподібних втулок пальців однієї із півмуфт при взаємодії їх із стінками вказаних отворів другої півмуфти. Джерела інформації: 1. Прикладная механика /Под ред. К.И. Заблонского. - Учебное пособие для вузов. - Киев: Вища школа, 1979. - С. 211, рис. 34.5. 2. А. с. СССР № 838149, МПК F 16 D 3/70. Упругая муфта /А.К. Насонов. - Опубл. 15.06.1981. Бюл. № 22. - С. 138. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пружна муфта, що містить дві фланцеві півмуфти, закріплені в одній із півмуфт пальці, а також змонтовані на них по дві пружні втулки тороподібної форми і встановлені з одних їх сторін шайби, пружини стиску та регулювальні гайки, при цьому пальці із змонтованими на них пружними втулками, шайбами та пружинами стиску розташовані в отворах другої півмуфти, яка відрізняється тим, що на пальцях змонтовані допоміжні шайби та пружини стиску, встановлені з других сторін відносно змонтованих на них пружних тороподібних втулок. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
