Енергопоглинач

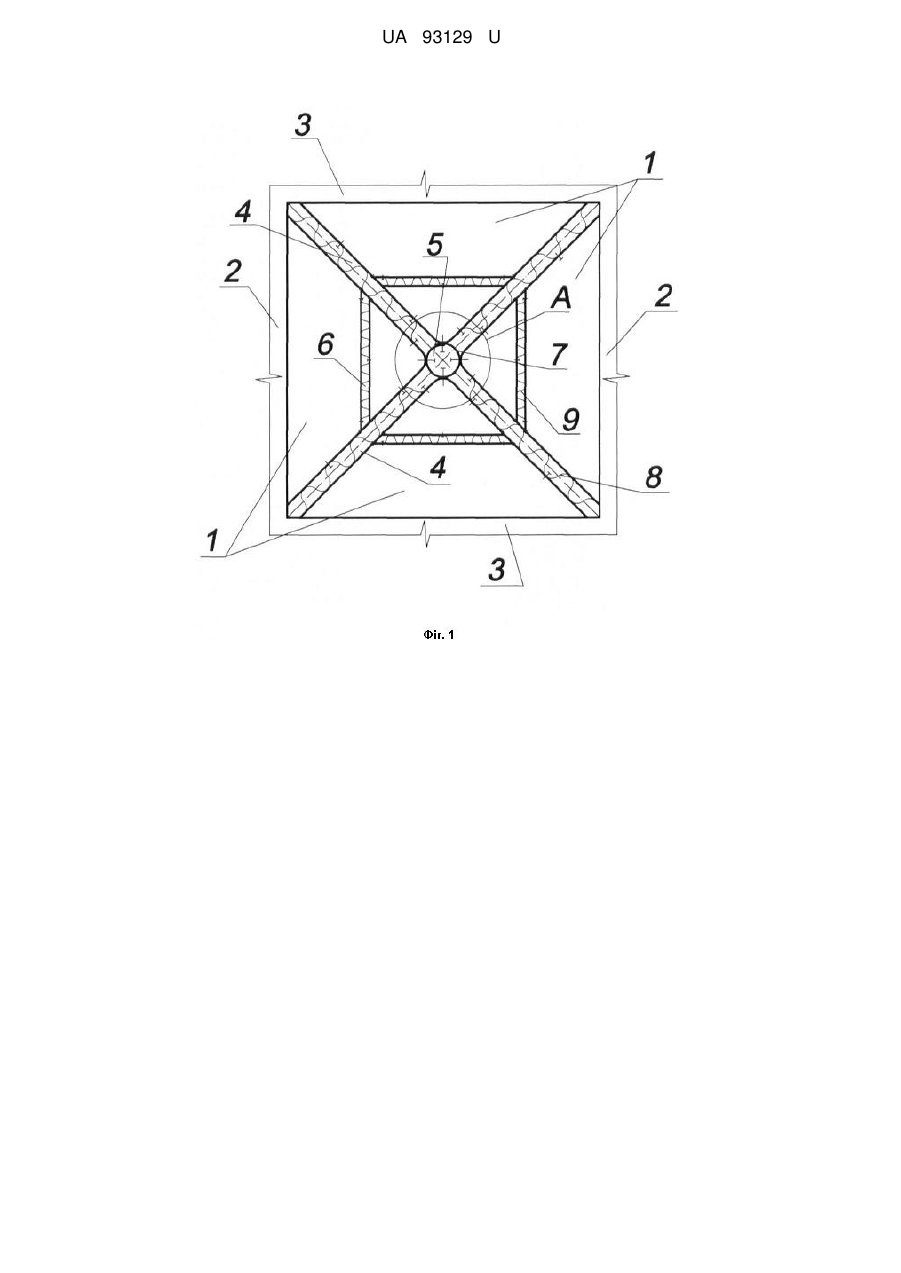

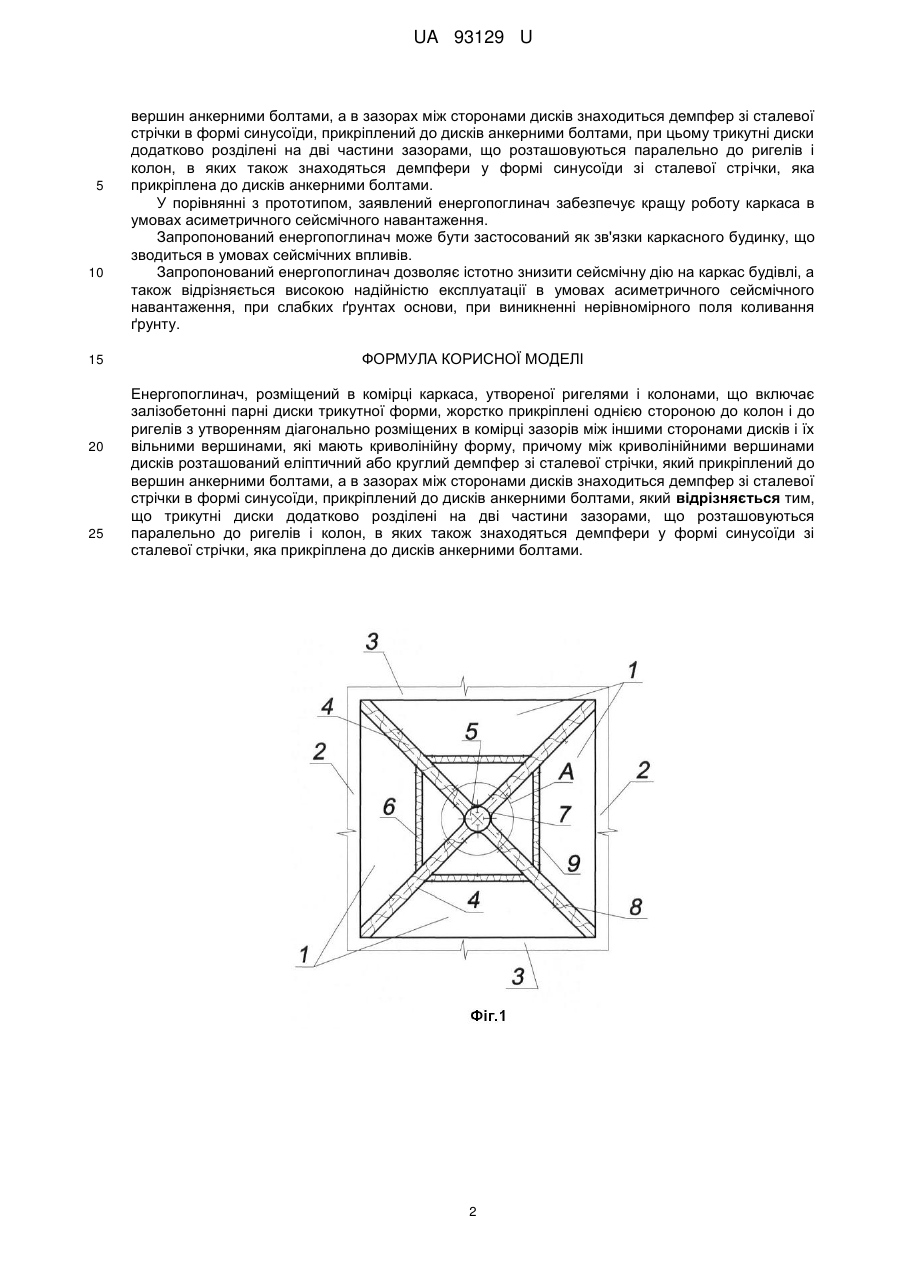

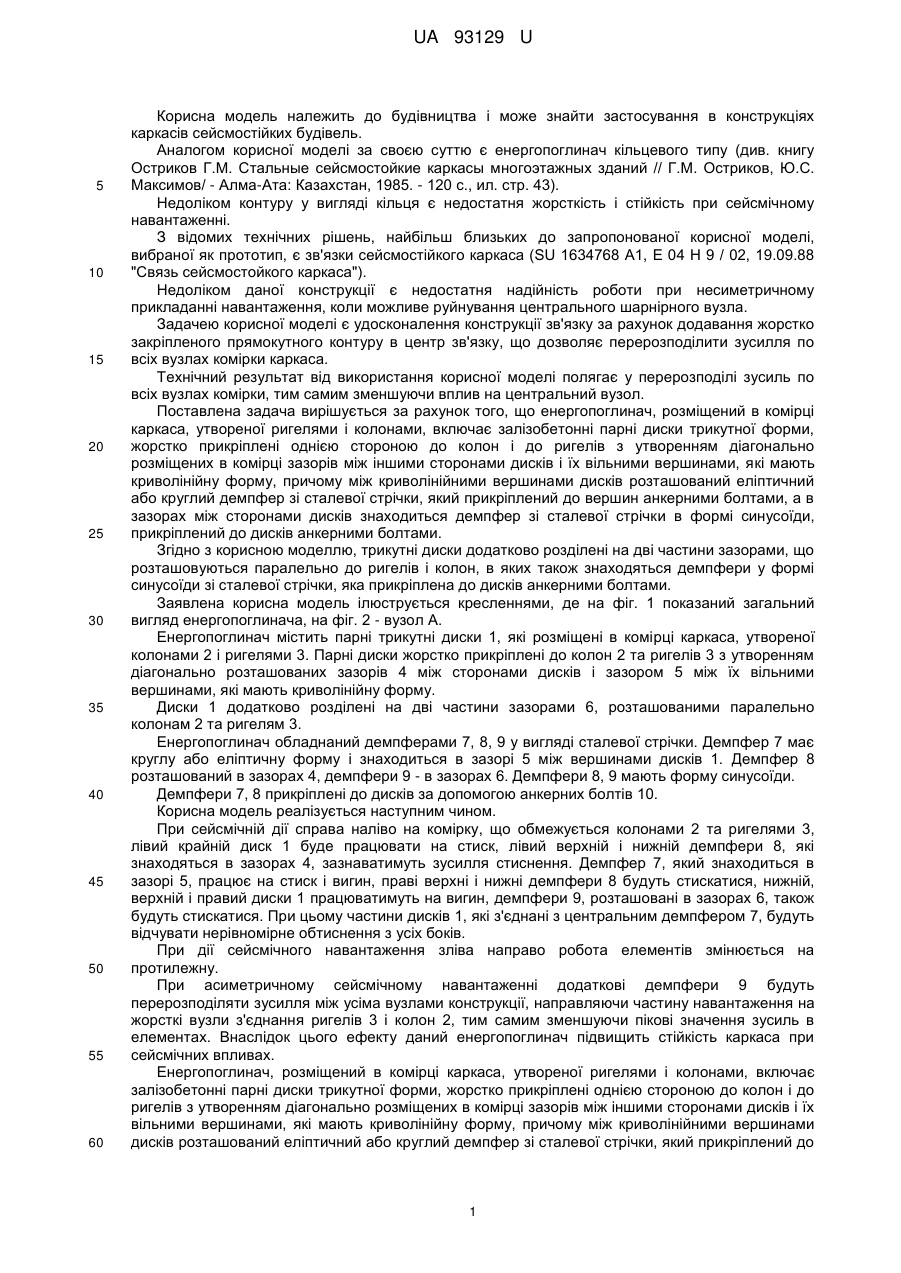

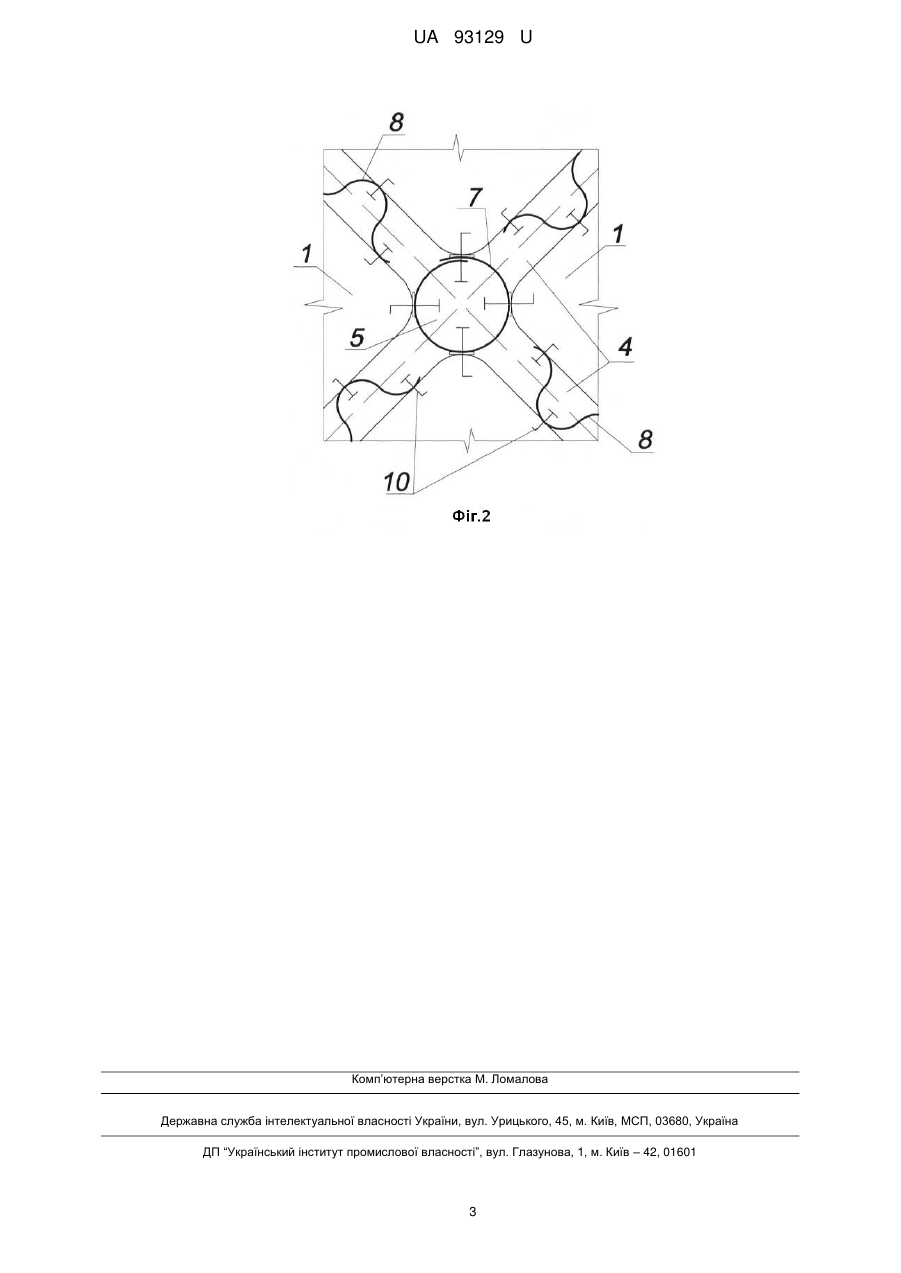

Реферат: Енергопоглинач, розміщений в комірці каркаса, утвореної ригелями і колонами, включає залізобетонні парні диски трикутної форми, жорстко прикріплені однією стороною до колон і до ригелів з утворенням діагонально розміщених в комірці зазорів між іншими сторонами дисків і їх вільними вершинами, які мають криволінійну форму, причому між криволінійними вершинами дисків розташований еліптичний або круглий демпфер зі сталевої стрічки, який прикріплений до вершин анкерними болтами, а в зазорах між сторонами дисків знаходиться демпфер зі сталевої стрічки в формі синусоїди, прикріплений до дисків анкерними болтами. Трикутні диски додатково розділені на дві частини зазорами, що розташовуються паралельно до ригелів і колон, в яких також знаходяться демпфери у формі синусоїди зі сталевої стрічки, яка прикріплена до дисків анкерними болтами. UA 93129 U (12) UA 93129 U UA 93129 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва і може знайти застосування в конструкціях каркасів сейсмостійких будівель. Аналогом корисної моделі за своєю суттю є енергопоглинач кільцевого типу (див. книгу Остриков Г.М. Стальные сейсмостойкие каркасы многоэтажных зданий // Г.М. Остриков, Ю.С. Максимов/ - Алма-Ата: Казахстан, 1985. - 120 с., ил. стр. 43). Недоліком контуру у вигляді кільця є недостатня жорсткість і стійкість при сейсмічному навантаженні. З відомих технічних рішень, найбільш близьких до запропонованої корисної моделі, вибраної як прототип, є зв'язки сейсмостійкого каркаса (SU 1634768 А1, Е 04 Н 9 / 02, 19.09.88 "Связь сейсмостойкого каркаса"). Недоліком даної конструкції є недостатня надійність роботи при несиметричному прикладанні навантаження, коли можливе руйнування центрального шарнірного вузла. Задачею корисної моделі є удосконалення конструкції зв'язку за рахунок додавання жорстко закріпленого прямокутного контуру в центр зв'язку, що дозволяє перерозподілити зусилля по всіх вузлах комірки каркаса. Технічний результат від використання корисної моделі полягає у перерозподілі зусиль по всіх вузлах комірки, тим самим зменшуючи вплив на центральний вузол. Поставлена задача вирішується за рахунок того, що енергопоглинач, розміщений в комірці каркаса, утвореної ригелями і колонами, включає залізобетонні парні диски трикутної форми, жорстко прикріплені однією стороною до колон і до ригелів з утворенням діагонально розміщених в комірці зазорів між іншими сторонами дисків і їх вільними вершинами, які мають криволінійну форму, причому між криволінійними вершинами дисків розташований еліптичний або круглий демпфер зі сталевої стрічки, який прикріплений до вершин анкерними болтами, а в зазорах між сторонами дисків знаходиться демпфер зі сталевої стрічки в формі синусоїди, прикріплений до дисків анкерними болтами. Згідно з корисною моделлю, трикутні диски додатково розділені на дві частини зазорами, що розташовуються паралельно до ригелів і колон, в яких також знаходяться демпфери у формі синусоїди зі сталевої стрічки, яка прикріплена до дисків анкерними болтами. Заявлена корисна модель ілюструється кресленнями, де на фіг. 1 показаний загальний вигляд енергопоглинача, на фіг. 2 - вузол А. Енергопоглинач містить парні трикутні диски 1, які розміщені в комірці каркаса, утвореної колонами 2 і ригелями 3. Парні диски жорстко прикріплені до колон 2 та ригелів 3 з утворенням діагонально розташованих зазорів 4 між сторонами дисків і зазором 5 між їх вільними вершинами, які мають криволінійну форму. Диски 1 додатково розділені на дві частини зазорами 6, розташованими паралельно колонам 2 та ригелям 3. Енергопоглинач обладнаний демпферами 7, 8, 9 у вигляді сталевої стрічки. Демпфер 7 має круглу або еліптичну форму і знаходиться в зазорі 5 між вершинами дисків 1. Демпфер 8 розташований в зазорах 4, демпфери 9 - в зазорах 6. Демпфери 8, 9 мають форму синусоїди. Демпфери 7, 8 прикріплені до дисків за допомогою анкерних болтів 10. Корисна модель реалізується наступним чином. При сейсмічній дії справа наліво на комірку, що обмежується колонами 2 та ригелями 3, лівий крайній диск 1 буде працювати на стиск, лівий верхній і нижній демпфери 8, які знаходяться в зазорах 4, зазнаватимуть зусилля стиснення. Демпфер 7, який знаходиться в зазорі 5, працює на стиск і вигин, праві верхні і нижні демпфери 8 будуть стискатися, нижній, верхній і правий диски 1 працюватимуть на вигин, демпфери 9, розташовані в зазорах 6, також будуть стискатися. При цьому частини дисків 1, які з'єднані з центральним демпфером 7, будуть відчувати нерівномірне обтиснення з усіх боків. При дії сейсмічного навантаження зліва направо робота елементів змінюється на протилежну. При асиметричному сейсмічному навантаженні додаткові демпфери 9 будуть перерозподіляти зусилля між усіма вузлами конструкції, направляючи частину навантаження на жорсткі вузли з'єднання ригелів 3 і колон 2, тим самим зменшуючи пікові значення зусиль в елементах. Внаслідок цього ефекту даний енергопоглинач підвищить стійкість каркаса при сейсмічних впливах. Енергопоглинач, розміщений в комірці каркаса, утвореної ригелями і колонами, включає залізобетонні парні диски трикутної форми, жорстко прикріплені однією стороною до колон і до ригелів з утворенням діагонально розміщених в комірці зазорів між іншими сторонами дисків і їх вільними вершинами, які мають криволінійну форму, причому між криволінійними вершинами дисків розташований еліптичний або круглий демпфер зі сталевої стрічки, який прикріплений до 1 UA 93129 U 5 10 15 20 25 вершин анкерними болтами, а в зазорах між сторонами дисків знаходиться демпфер зі сталевої стрічки в формі синусоїди, прикріплений до дисків анкерними болтами, при цьому трикутні диски додатково розділені на дві частини зазорами, що розташовуються паралельно до ригелів і колон, в яких також знаходяться демпфери у формі синусоїди зі сталевої стрічки, яка прикріплена до дисків анкерними болтами. У порівнянні з прототипом, заявлений енергопоглинач забезпечує кращу роботу каркаса в умовах асиметричного сейсмічного навантаження. Запропонований енергопоглинач може бути застосований як зв'язки каркасного будинку, що зводиться в умовах сейсмічних впливів. Запропонований енергопоглинач дозволяє істотно знизити сейсмічну дію на каркас будівлі, а також відрізняється високою надійністю експлуатації в умовах асиметричного сейсмічного навантаження, при слабких ґрунтах основи, при виникненні нерівномірного поля коливання ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Енергопоглинач, розміщений в комірці каркаса, утвореної ригелями і колонами, що включає залізобетонні парні диски трикутної форми, жорстко прикріплені однією стороною до колон і до ригелів з утворенням діагонально розміщених в комірці зазорів між іншими сторонами дисків і їх вільними вершинами, які мають криволінійну форму, причому між криволінійними вершинами дисків розташований еліптичний або круглий демпфер зі сталевої стрічки, який прикріплений до вершин анкерними болтами, а в зазорах між сторонами дисків знаходиться демпфер зі сталевої стрічки в формі синусоїди, прикріплений до дисків анкерними болтами, який відрізняється тим, що трикутні диски додатково розділені на дві частини зазорами, що розташовуються паралельно до ригелів і колон, в яких також знаходяться демпфери у формі синусоїди зі сталевої стрічки, яка прикріплена до дисків анкерними болтами. 2 UA 93129 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
