Палета для дрібного литва

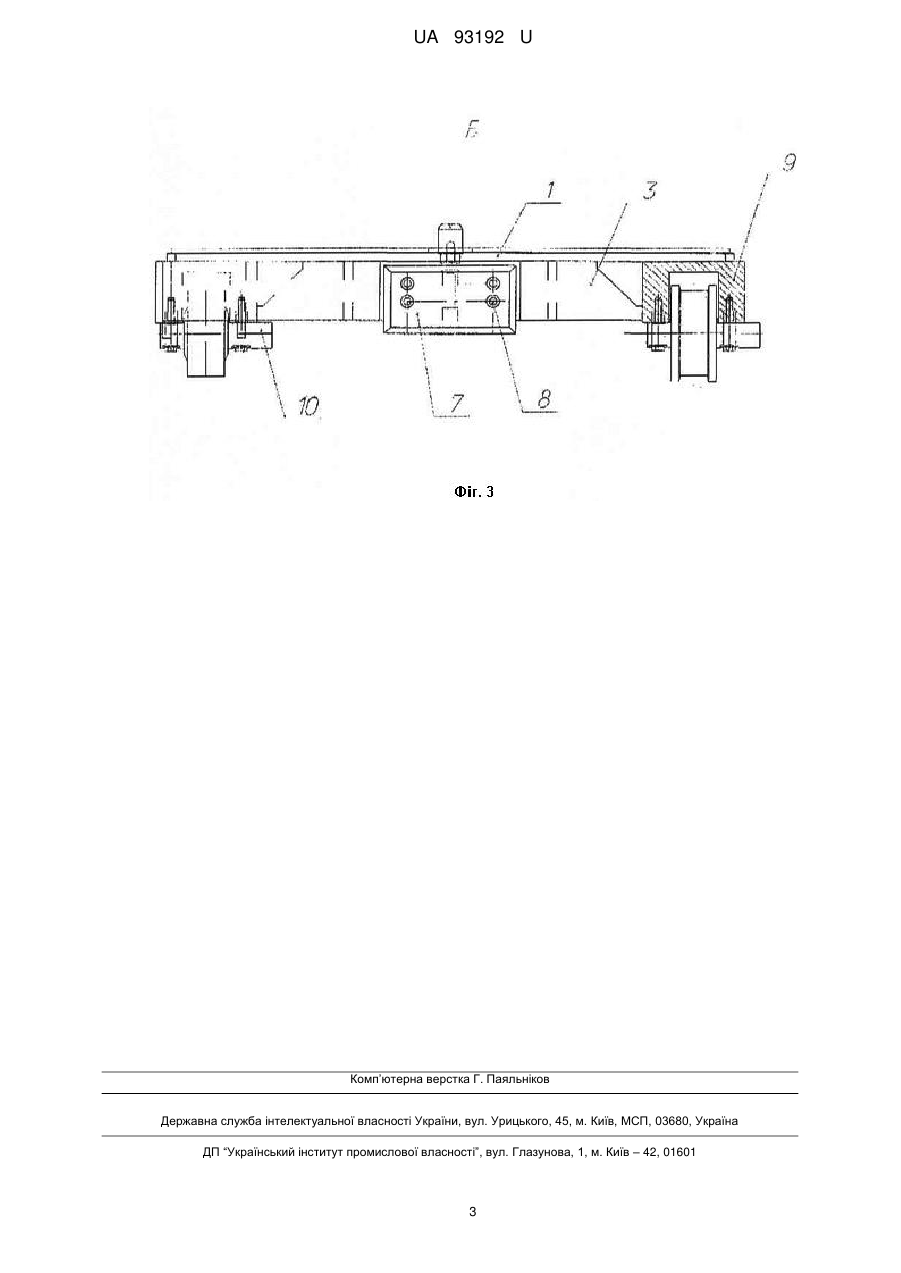

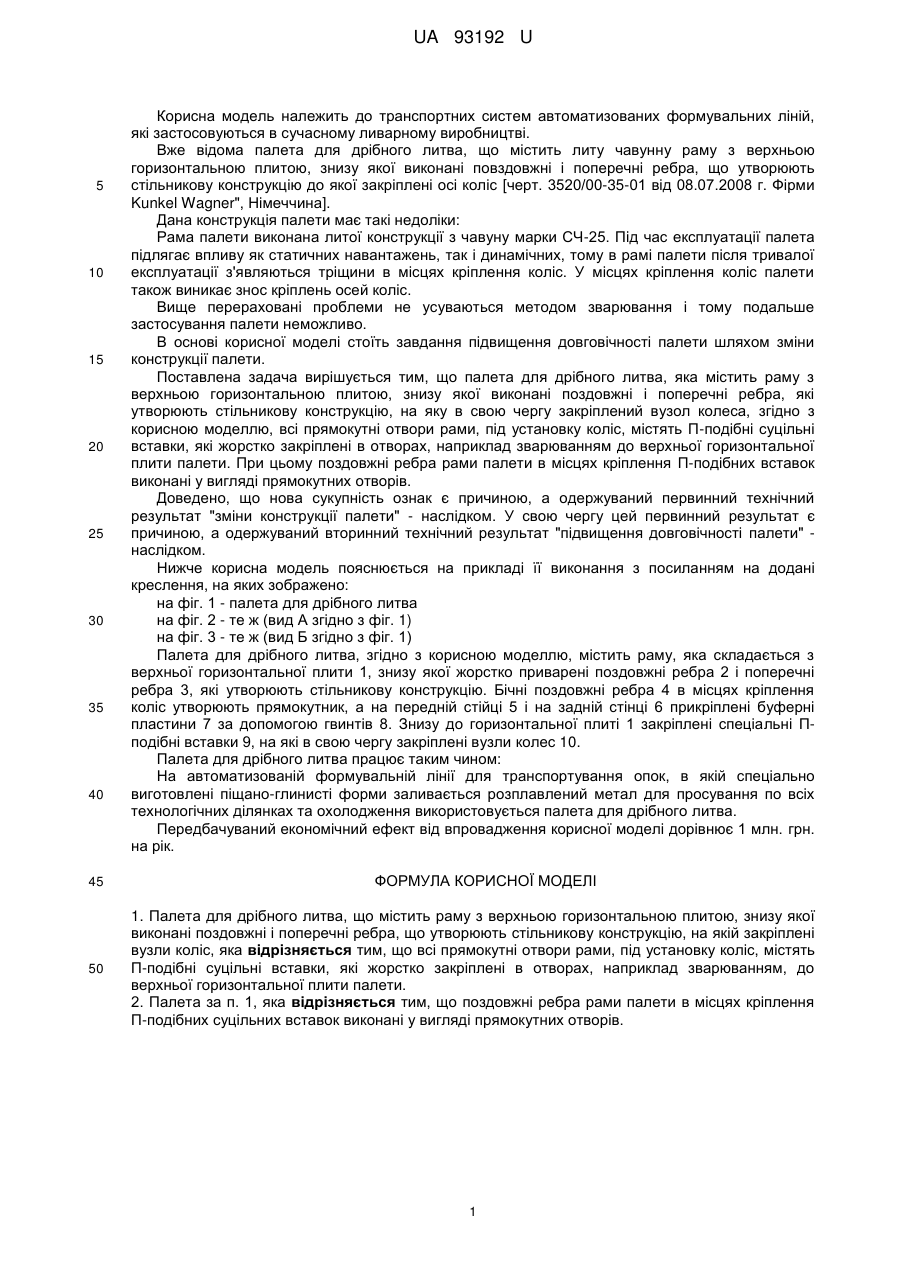

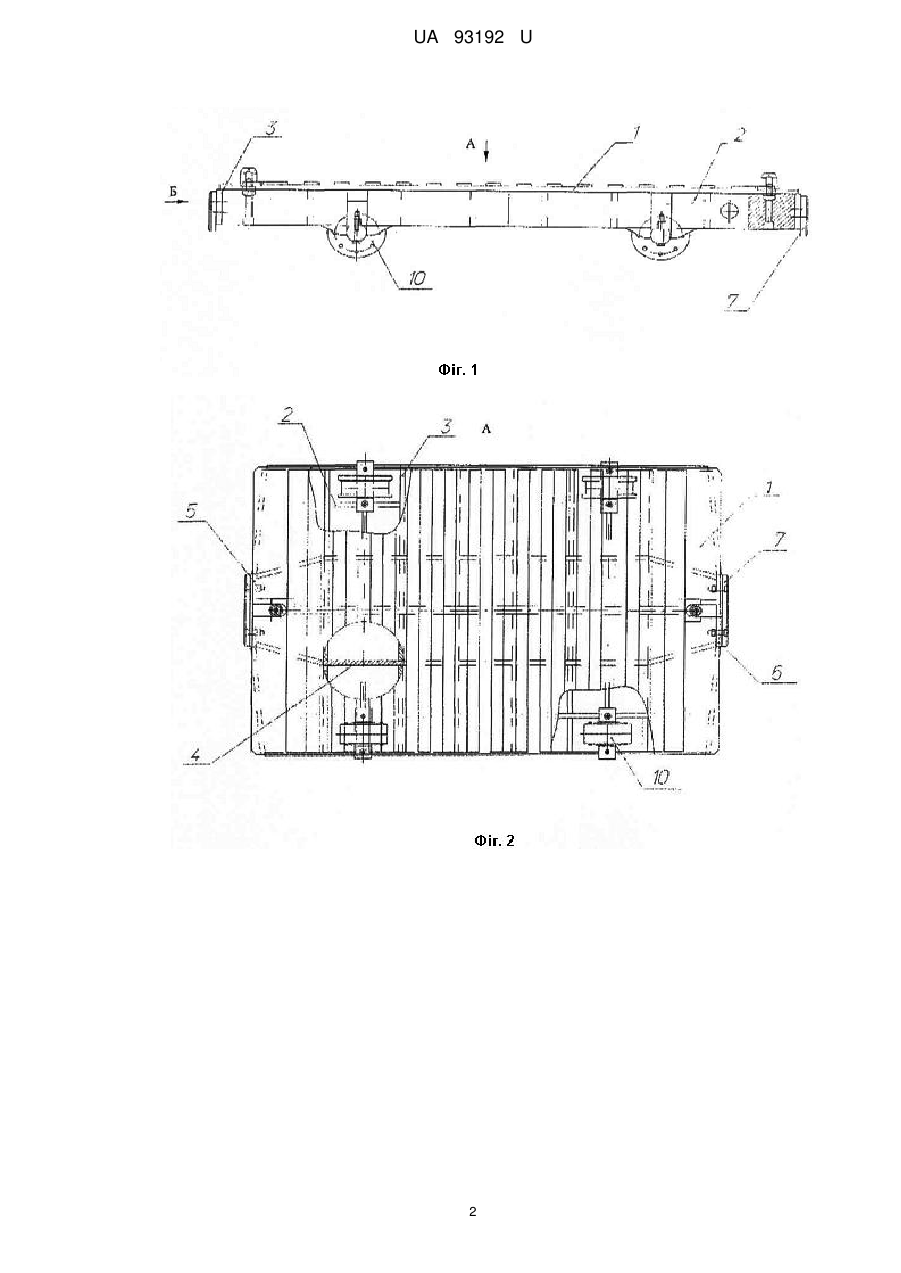

Реферат: Палета для дрібного литва містить раму з верхньою горизонтальною плитою, знизу якої виконані поздовжні і поперечні ребра, що утворюють стільникову конструкцію, на якій закріплені вузли коліс. Всі прямокутні отвори рами, під установку коліс, містять П-подібні суцільні вставки, які жорстко закріплені в отворах, наприклад зварюванням, до верхньої горизонтальної плити палети. UA 93192 U (12) UA 93192 U UA 93192 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до транспортних систем автоматизованих формувальних ліній, які застосовуються в сучасному ливарному виробництві. Вже відома палета для дрібного литва, що містить литу чавунну раму з верхньою горизонтальною плитою, знизу якої виконані повздовжні і поперечні ребра, що утворюють стільникову конструкцію до якої закріплені осі коліс [черт. 3520/00-35-01 від 08.07.2008 г. Фірми Kunkel Wagner", Німеччина]. Дана конструкція палети має такі недоліки: Рама палети виконана литої конструкції з чавуну марки СЧ-25. Під час експлуатації палета підлягає впливу як статичних навантажень, так і динамічних, тому в рамі палети після тривалої експлуатації з'являються тріщини в місцях кріплення коліс. У місцях кріплення коліс палети також виникає знос кріплень осей коліс. Вище перераховані проблеми не усуваються методом зварювання і тому подальше застосування палети неможливо. В основі корисної моделі стоїть завдання підвищення довговічності палети шляхом зміни конструкції палети. Поставлена задача вирішується тим, що палета для дрібного литва, яка містить раму з верхньою горизонтальною плитою, знизу якої виконані поздовжні і поперечні ребра, які утворюють стільникову конструкцію, на яку в свою чергу закріплений вузол колеса, згідно з корисною моделлю, всі прямокутні отвори рами, під установку коліс, містять П-подібні суцільні вставки, які жорстко закріплені в отворах, наприклад зварюванням до верхньої горизонтальної плити палети. При цьому поздовжні ребра рами палети в місцях кріплення П-подібних вставок виконані у вигляді прямокутних отворів. Доведено, що нова сукупність ознак є причиною, а одержуваний первинний технічний результат "зміни конструкції палети" - наслідком. У свою чергу цей первинний результат є причиною, а одержуваний вторинний технічний результат "підвищення довговічності палети" наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на додані креслення, на яких зображено: на фіг. 1 - палета для дрібного литва на фіг. 2 - те ж (вид А згідно з фіг. 1) на фіг. 3 - те ж (вид Б згідно з фіг. 1) Палета для дрібного литва, згідно з корисною моделлю, містить раму, яка складається з верхньої горизонтальної плити 1, знизу якої жорстко приварені поздовжні ребра 2 і поперечні ребра 3, які утворюють стільникову конструкцію. Бічні поздовжні ребра 4 в місцях кріплення коліс утворюють прямокутник, а на передній стійці 5 і на задній стінці 6 прикріплені буферні пластини 7 за допомогою гвинтів 8. Знизу до горизонтальної плиті 1 закріплені спеціальні Пподібні вставки 9, на які в свою чергу закріплені вузли колес 10. Палета для дрібного литва працює таким чином: На автоматизованій формувальній лінії для транспортування опок, в якій спеціально виготовлені піщано-глинисті форми заливається розплавлений метал для просування по всіх технологічних ділянках та охолодження використовується палета для дрібного литва. Передбачуваний економічний ефект від впровадження корисної моделі дорівнює 1 млн. грн. на рік. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Палета для дрібного литва, що містить раму з верхньою горизонтальною плитою, знизу якої виконані поздовжні і поперечні ребра, що утворюють стільникову конструкцію, на якій закріплені вузли коліс, яка відрізняється тим, що всі прямокутні отвори рами, під установку коліс, містять П-подібні суцільні вставки, які жорстко закріплені в отворах, наприклад зварюванням, до верхньої горизонтальної плити палети. 2. Палета за п. 1, яка відрізняється тим, що поздовжні ребра рами палети в місцях кріплення П-подібних суцільних вставок виконані у вигляді прямокутних отворів. 1 UA 93192 U 2 UA 93192 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
