Оправка для розточування і вигладжування внутрішніх циліндричних поверхонь

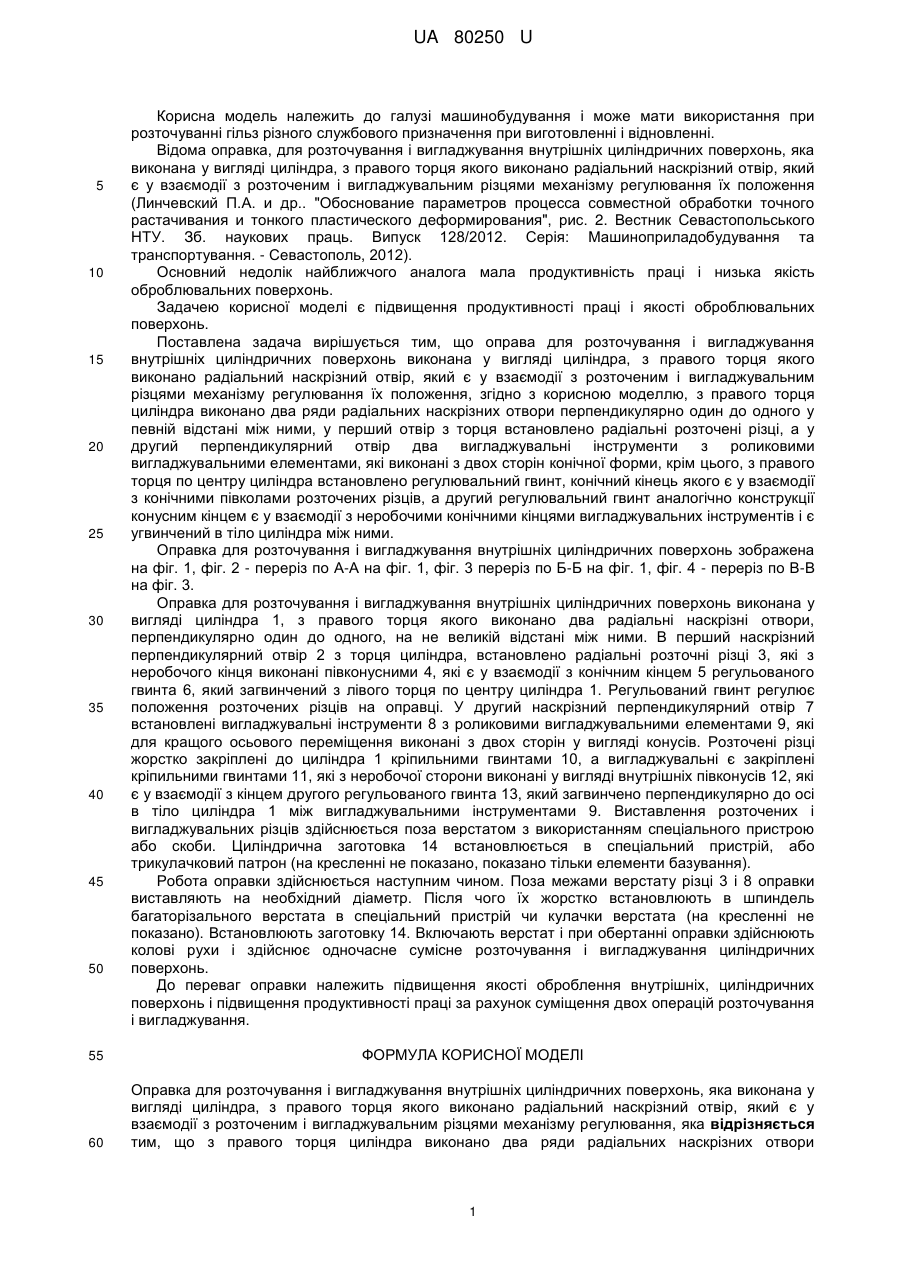

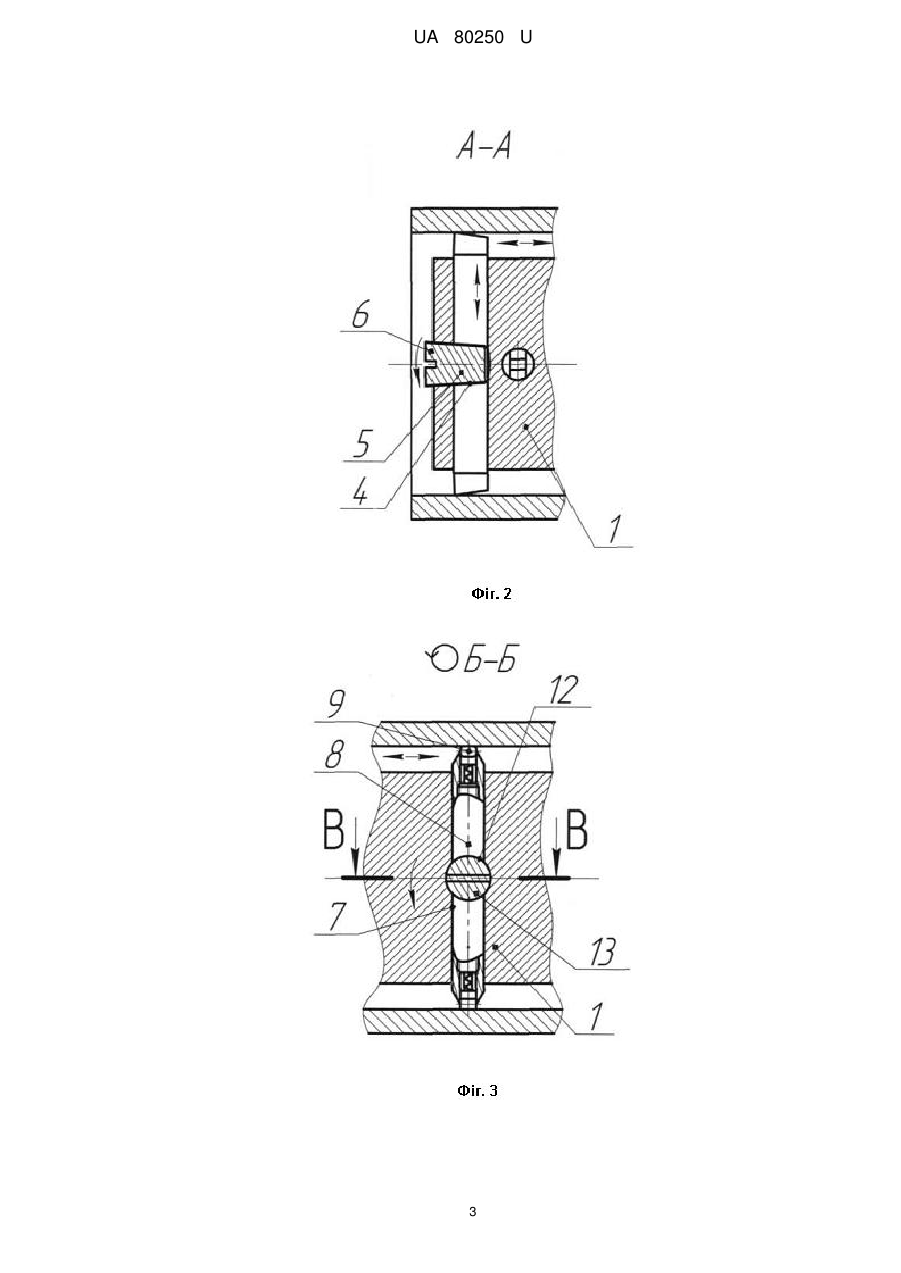

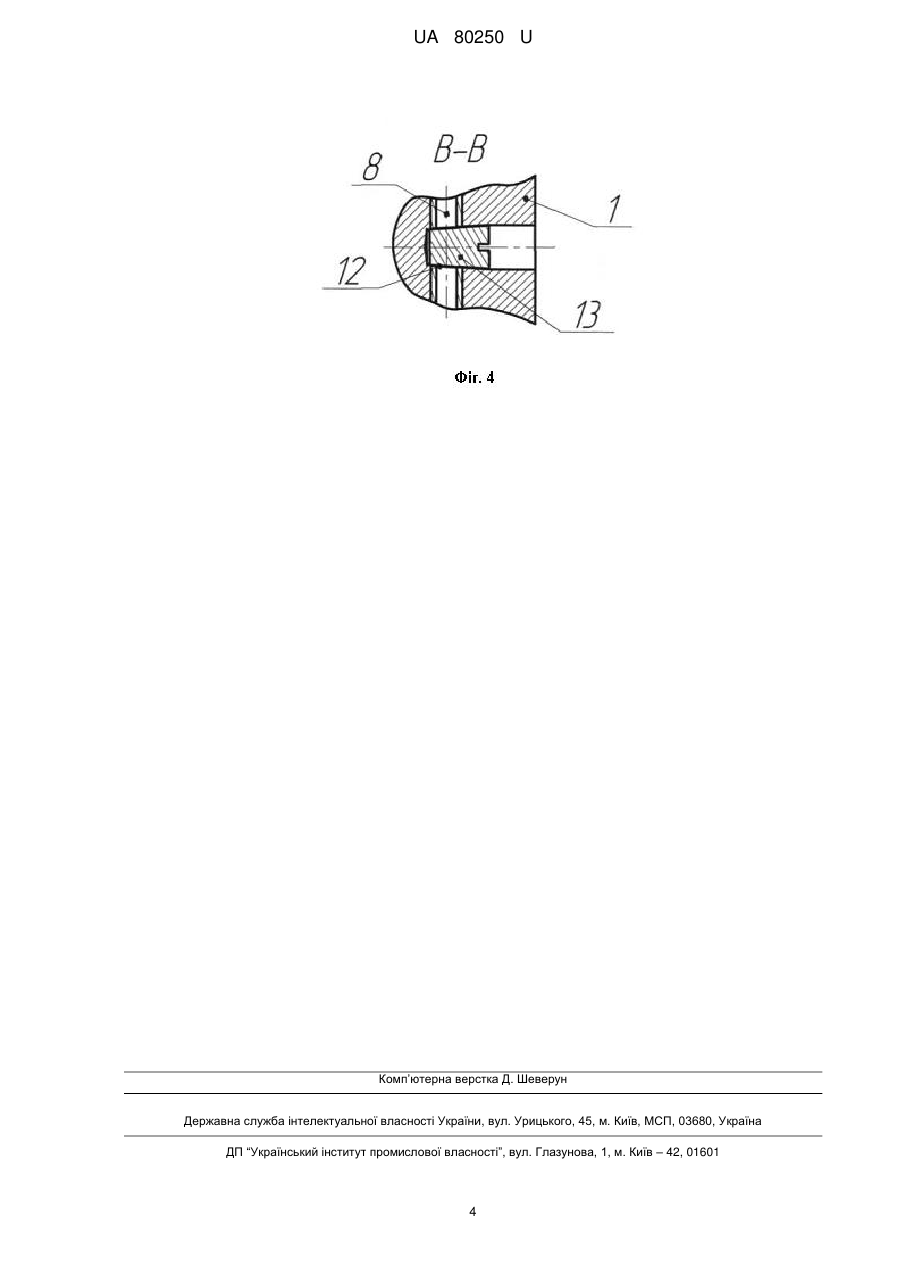

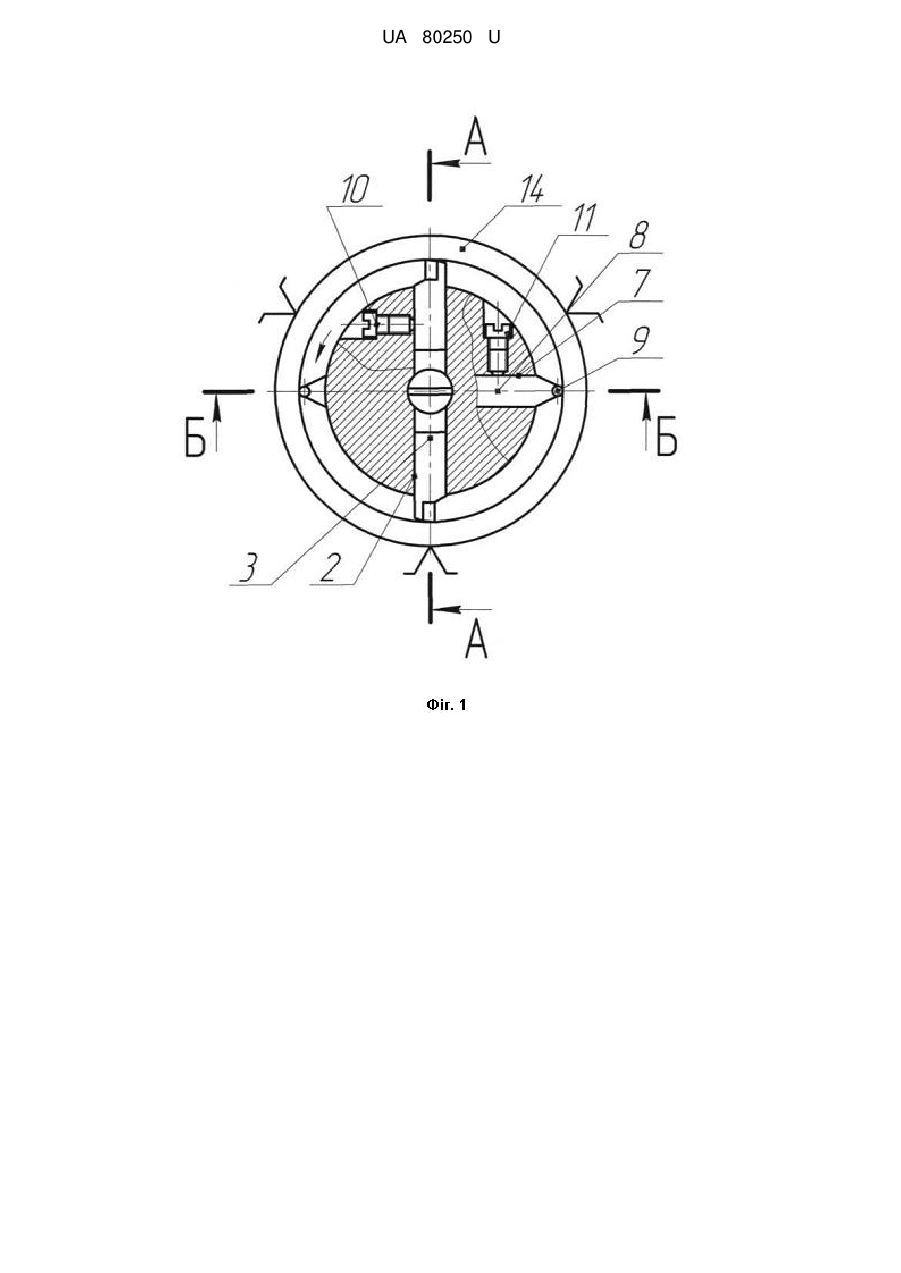

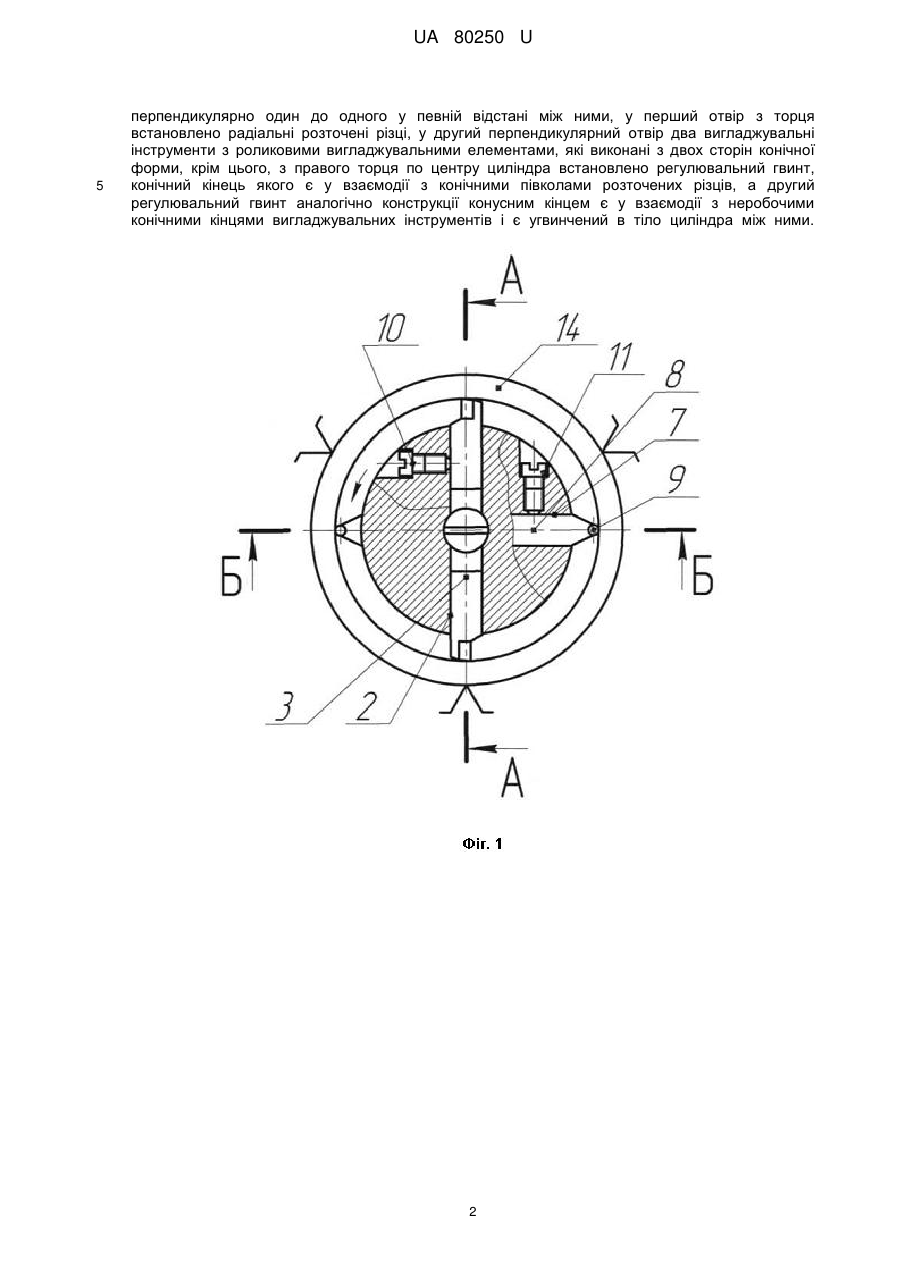

Реферат: Оправка для розточування і вигладжування внутрішніх циліндричних поверхонь виконана у вигляді циліндра, включає радіальний наскрізний отвір, розточені і вигладжувальні різці, механізм регулювання, регулювальний гвинт. З правого торця циліндра виконано два ряди радіальних наскрізних отвори. У перший отвір встановлено радіальні розточені різці, а у другий отвір вигладжувальні інструменти з роликовими вигладжувальними елементами. угвинчений в тіло циліндра між ними. UA 80250 U (12) UA 80250 U UA 80250 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування і може мати використання при розточуванні гільз різного службового призначення при виготовленні і відновленні. Відома оправка, для розточування і вигладжування внутрішніх циліндричних поверхонь, яка виконана у вигляді циліндра, з правого торця якого виконано радіальний наскрізний отвір, який є у взаємодії з розточеним і вигладжувальним різцями механізму регулювання їх положення (Линчевский П.А. и др.. "Обоснование параметров процесса совместной обработки точного растачивания и тонкого пластического деформирования", рис. 2. Вестник Севастопольського НТУ. Зб. наукових праць. Випуск 128/2012. Серія: Машиноприладобудування та транспортування. - Севастополь, 2012). Основний недолік найближчого аналога мала продуктивність праці і низька якість оброблювальних поверхонь. Задачею корисної моделі є підвищення продуктивності праці і якості оброблювальних поверхонь. Поставлена задача вирішується тим, що оправа для розточування і вигладжування внутрішніх циліндричних поверхонь виконана у вигляді циліндра, з правого торця якого виконано радіальний наскрізний отвір, який є у взаємодії з розточеним і вигладжувальним різцями механізму регулювання їх положення, згідно з корисною моделлю, з правого торця циліндра виконано два ряди радіальних наскрізних отвори перпендикулярно один до одного у певній відстані між ними, у перший отвір з торця встановлено радіальні розточені різці, а у другий перпендикулярний отвір два вигладжувальні інструменти з роликовими вигладжувальними елементами, які виконані з двох сторін конічної форми, крім цього, з правого торця по центру циліндра встановлено регулювальний гвинт, конічний кінець якого є у взаємодії з конічними півколами розточених різців, а другий регулювальний гвинт аналогічно конструкції конусним кінцем є у взаємодії з неробочими конічними кінцями вигладжувальних інструментів і є угвинчений в тіло циліндра між ними. Оправка для розточування і вигладжування внутрішніх циліндричних поверхонь зображена на фіг. 1, фіг. 2 - переріз по А-А на фіг. 1, фіг. 3 переріз по Б-Б на фіг. 1, фіг. 4 - переріз по В-В на фіг. 3. Оправка для розточування і вигладжування внутрішніх циліндричних поверхонь виконана у вигляді циліндра 1, з правого торця якого виконано два радіальні наскрізні отвори, перпендикулярно один до одного, на не великій відстані між ними. В перший наскрізний перпендикулярний отвір 2 з торця циліндра, встановлено радіальні розточні різці 3, які з неробочого кінця виконані півконусними 4, які є у взаємодії з конічним кінцем 5 регульованого гвинта 6, який загвинчений з лівого торця по центру циліндра 1. Регульований гвинт регулює положення розточених різців на оправці. У другий наскрізний перпендикулярний отвір 7 встановлені вигладжувальні інструменти 8 з роликовими вигладжувальними елементами 9, які для кращого осьового переміщення виконані з двох сторін у вигляді конусів. Розточені різці жорстко закріплені до циліндра 1 кріпильними гвинтами 10, а вигладжувальні є закріплені кріпильними гвинтами 11, які з неробочої сторони виконані у вигляді внутрішніх півконусів 12, які є у взаємодії з кінцем другого регульованого гвинта 13, який загвинчено перпендикулярно до осі в тіло циліндра 1 між вигладжувальними інструментами 9. Виставлення розточених і вигладжувальних різців здійснюється поза верстатом з використанням спеціального пристрою або скоби. Циліндрична заготовка 14 встановлюється в спеціальний пристрій, або трикулачковий патрон (на кресленні не показано, показано тільки елементи базування). Робота оправки здійснюється наступним чином. Поза межами верстату різці 3 і 8 оправки виставляють на необхідний діаметр. Після чого їх жорстко встановлюють в шпиндель багаторізального верстата в спеціальний пристрій чи кулачки верстата (на кресленні не показано). Встановлюють заготовку 14. Включають верстат і при обертанні оправки здійснюють колові рухи і здійснює одночасне сумісне розточування і вигладжування циліндричних поверхонь. До переваг оправки належить підвищення якості оброблення внутрішніх, циліндричних поверхонь і підвищення продуктивності праці за рахунок суміщення двох операцій розточування і вигладжування. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Оправка для розточування і вигладжування внутрішніх циліндричних поверхонь, яка виконана у вигляді циліндра, з правого торця якого виконано радіальний наскрізний отвір, який є у взаємодії з розточеним і вигладжувальним різцями механізму регулювання, яка відрізняється тим, що з правого торця циліндра виконано два ряди радіальних наскрізних отвори 1 UA 80250 U 5 перпендикулярно один до одного у певній відстані між ними, у перший отвір з торця встановлено радіальні розточені різці, у другий перпендикулярний отвір два вигладжувальні інструменти з роликовими вигладжувальними елементами, які виконані з двох сторін конічної форми, крім цього, з правого торця по центру циліндра встановлено регулювальний гвинт, конічний кінець якого є у взаємодії з конічними півколами розточених різців, а другий регулювальний гвинт аналогічно конструкції конусним кінцем є у взаємодії з неробочими конічними кінцями вигладжувальних інструментів і є угвинчений в тіло циліндра між ними. 2 UA 80250 U 3 UA 80250 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
