Спосіб фрезерування відкритих пазів, площин та площин з уступами

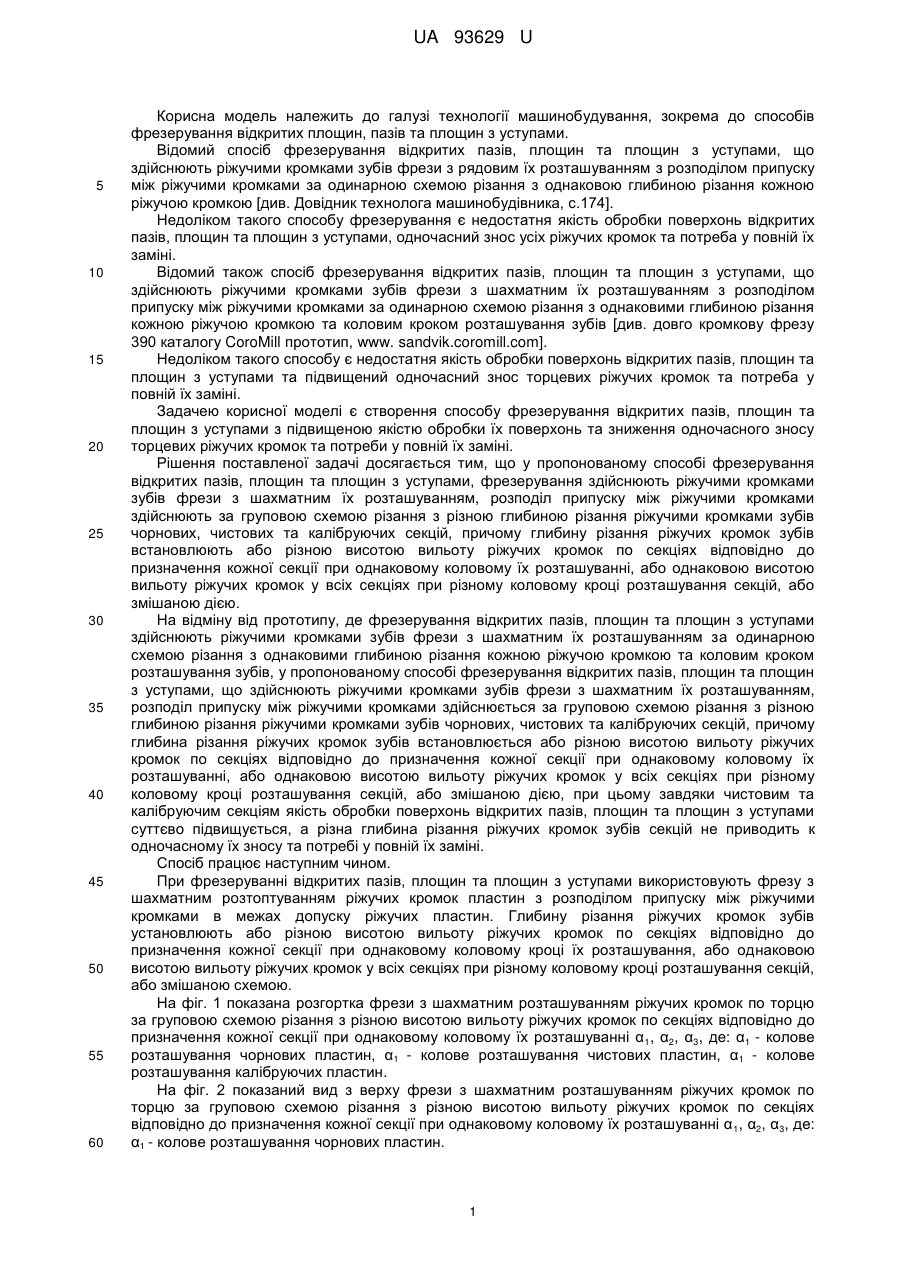

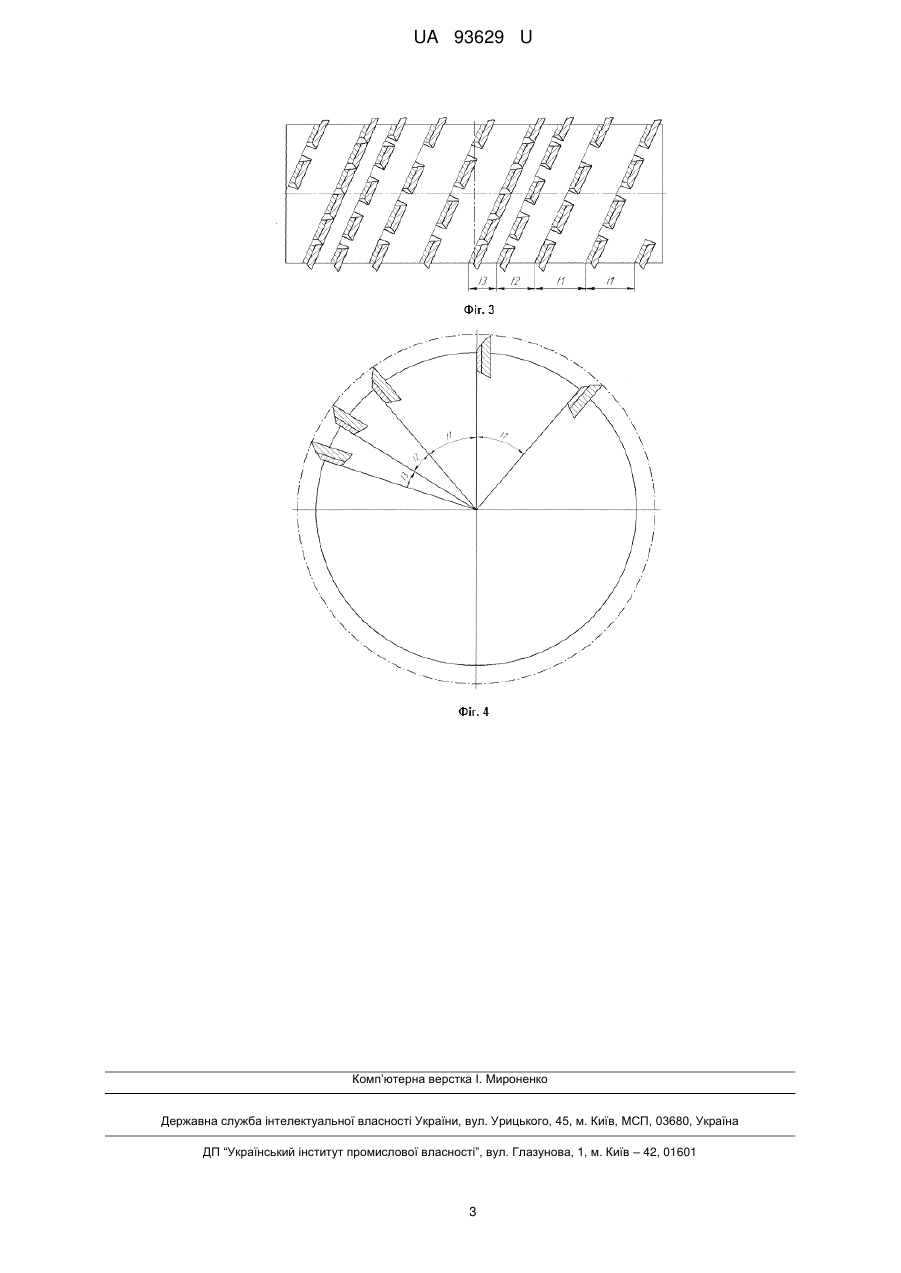

Реферат: В способі фрезерування відкритих пазів, площин та площин з уступами, що здійснюють ріжучими кромками зубів фрези з шахматним їх розташуванням, розподіл припуску між ріжучими кромками здійснюють за груповою схемою різання з різною глибиною різання ріжучими кромками зубів чорнових, чистових та калібруючих секцій. Глибину різання ріжучих кромок зубів встановлюють або різною висотою вильоту ріжучих кромок по секціях відповідно до призначення кожної секції при однаковому коловому кроці їх розташування, або однаковою висотою вильоту ріжучих кромок у всіх секціях при різному коловому кроці розташування секцій, або змішаною схемою. UA 93629 U (54) СПОСІБ ФРЕЗЕРУВАННЯ ВІДКРИТИХ ПАЗІВ, ПЛОЩИН ТА ПЛОЩИН З УСТУПАМИ UA 93629 U UA 93629 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі технології машинобудування, зокрема до способів фрезерування відкритих площин, пазів та площин з уступами. Відомий спосіб фрезерування відкритих пазів, площин та площин з уступами, що здійснюють ріжучими кромками зубів фрези з рядовим їх розташуванням з розподілом припуску між ріжучими кромками за одинарною схемою різання з однаковою глибиною різання кожною ріжучою кромкою [див. Довідник технолога машинобудівника, с.174]. Недоліком такого способу фрезерування є недостатня якість обробки поверхонь відкритих пазів, площин та площин з уступами, одночасний знос усіх ріжучих кромок та потреба у повній їх заміні. Відомий також спосіб фрезерування відкритих пазів, площин та площин з уступами, що здійснюють ріжучими кромками зубів фрези з шахматним їх розташуванням з розподілом припуску між ріжучими кромками за одинарною схемою різання з однаковими глибиною різання кожною ріжучою кромкою та коловим кроком розташування зубів [див. довго кромкову фрезу 390 каталогу CoroMill прототип, www. sandvik.coromill.com]. Недоліком такого способу є недостатня якість обробки поверхонь відкритих пазів, площин та площин з уступами та підвищений одночасний знос торцевих ріжучих кромок та потреба у повній їх заміні. Задачею корисної моделі є створення способу фрезерування відкритих пазів, площин та площин з уступами з підвищеною якістю обробки їх поверхонь та зниження одночасного зносу торцевих ріжучих кромок та потреби у повній їх заміні. Рішення поставленої задачі досягається тим, що у пропонованому способі фрезерування відкритих пазів, площин та площин з уступами, фрезерування здійснюють ріжучими кромками зубів фрези з шахматним їх розташуванням, розподіл припуску між ріжучими кромками здійснюють за груповою схемою різання з різною глибиною різання ріжучими кромками зубів чорнових, чистових та калібруючих секцій, причому глибину різання ріжучих кромок зубів встановлюють або різною висотою вильоту ріжучих кромок по секціях відповідно до призначення кожної секції при однаковому коловому їх розташуванні, або однаковою висотою вильоту ріжучих кромок у всіх секціях при різному коловому кроці розташування секцій, або змішаною дією. На відміну від прототипу, де фрезерування відкритих пазів, площин та площин з уступами здійснюють ріжучими кромками зубів фрези з шахматним їх розташуванням за одинарною схемою різання з однаковими глибиною різання кожною ріжучою кромкою та коловим кроком розташування зубів, у пропонованому способі фрезерування відкритих пазів, площин та площин з уступами, що здійснюють ріжучими кромками зубів фрези з шахматним їх розташуванням, розподіл припуску між ріжучими кромками здійснюється за груповою схемою різання з різною глибиною різання ріжучими кромками зубів чорнових, чистових та калібруючих секцій, причому глибина різання ріжучих кромок зубів встановлюється або різною висотою вильоту ріжучих кромок по секціях відповідно до призначення кожної секції при однаковому коловому їх розташуванні, або однаковою висотою вильоту ріжучих кромок у всіх секціях при різному коловому кроці розташування секцій, або змішаною дією, при цьому завдяки чистовим та калібруючим секціям якість обробки поверхонь відкритих пазів, площин та площин з уступами суттєво підвищується, а різна глибина різання ріжучих кромок зубів секцій не приводить к одночасному їх зносу та потребі у повній їх заміні. Спосіб працює наступним чином. При фрезеруванні відкритих пазів, площин та площин з уступами використовують фрезу з шахматним розтоптуванням ріжучих кромок пластин з розподілом припуску між ріжучими кромками в межах допуску ріжучих пластин. Глибину різання ріжучих кромок зубів установлюють або різною висотою вильоту ріжучих кромок по секціях відповідно до призначення кожної секції при однаковому коловому кроці їх розташування, або однаковою висотою вильоту ріжучих кромок у всіх секціях при різному коловому кроці розташування секцій, або змішаною схемою. На фіг. 1 показана розгортка фрези з шахматним розташуванням ріжучих кромок по торцю за груповою схемою різання з різною висотою вильоту ріжучих кромок по секціях відповідно до призначення кожної секції при однаковому коловому їх розташуванні α 1, α2, α3, де: α1 - колове розташування чорнових пластин, α1 - колове розташування чистових пластин, α1 - колове розташування калібруючих пластин. На фіг. 2 показаний вид з верху фрези з шахматним розташуванням ріжучих кромок по торцю за груповою схемою різання з різною висотою вильоту ріжучих кромок по секціях відповідно до призначення кожної секції при однаковому коловому їх розташуванні α 1, α2, α3, де: α1 - колове розташування чорнових пластин. 1 UA 93629 U 5 10 На фіг. 3 показана розгортка фрези з шахматним розташуванням ріжучих кромок по циліндру за груповою схемою різання з однаковою висотою вильоту ріжучих кромок у всіх секціях при різному коловому кроці t1, t2, t3, розташування секцій, де: t1 - крок чорнових пластин, t%-крок чистових пластин, t2 - крок калібруючих пластин. На фіг.4 показаний вид з верху фрези з шахматним розташуванням ріжучих кромок по циліндру за груповою схемою різання з однаковою висотою вильоту ріжучих кромок у всіх секціях при різному коловому кроці t1, t2, t3, розташування секцій. У реалізації даної корисної моделі можуть бути зацікавлені машинобудівні підприємства, що використовують фрезерування для обробки відкритих пазів, площин та площин з уступами з підвищеними вимогами до якості їх поверхонь. Економічна вигода даного технічного рішення виражається в підвищенні якості фрезерування та зменшенні кількості потрібних технологічних переходів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб фрезерування відкритих пазів, площин та площин з уступами, що здійснюють ріжучими кромками зубів фрези з шахматним їх розташуванням, який відрізняється тим, що розподіл припуску між ріжучими кромками здійснюють за груповою схемою різання з різною глибиною різання ріжучими кромками зубів чорнових, чистових та калібруючих секцій, причому глибину різання ріжучих кромок зубів встановлюють або різною висотою вильоту ріжучих кромок по секціях відповідно до призначення кожної секції при однаковому коловому кроці їх розташування, або однаковою висотою вильоту ріжучих кромок у всіх секціях при різному коловому кроці розташування секцій, або змішаною схемою. 2 UA 93629 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
