Токарно-розточувальний інструмент з настроюваними різцевими повзунами

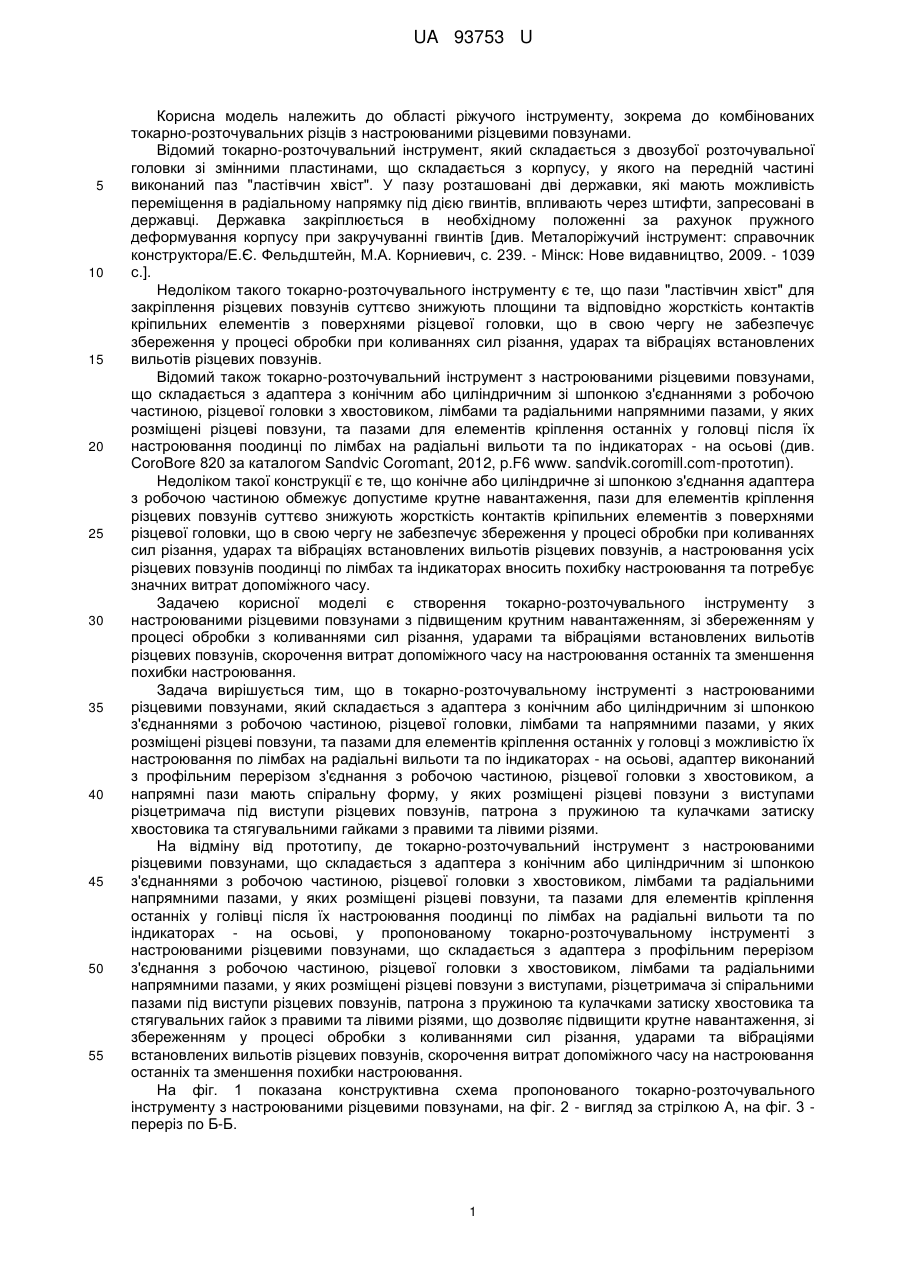

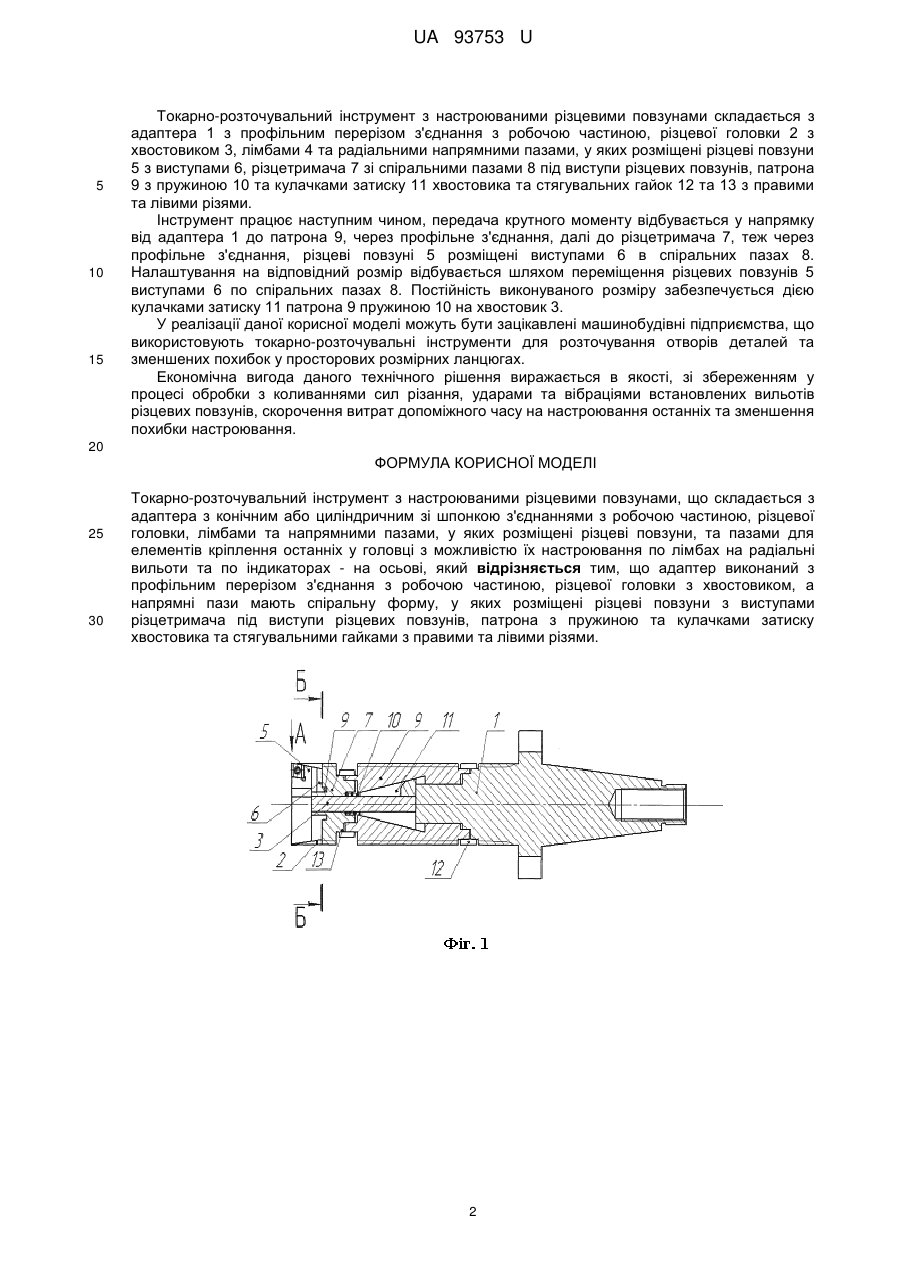

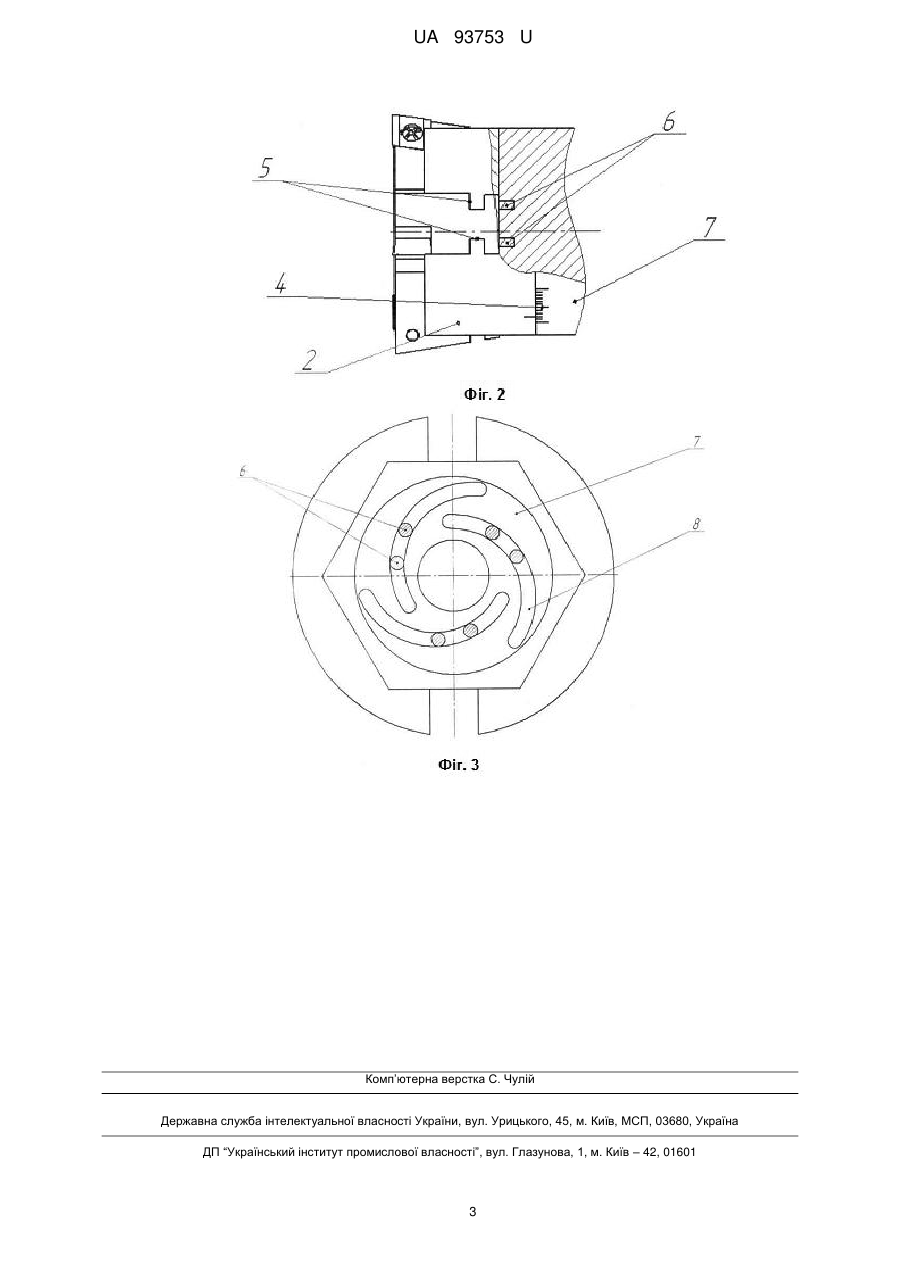

Реферат: Токарно-розточувальний інструмент з настроюваними різцевими повзунами складається з адаптера з конічним або циліндричним зі шпонкою з'єднаннями з робочою частиною, різцевої головки, лімбами та напрямними пазами, у яких розміщені різцеві повзуни, та пазами для елементів кріплення останніх у головці з можливістю їх настроювання по лімбах на радіальні вильоти та по індикаторах - на осьові. Крім цього, адаптер виконаний з профільним перерізом з'єднання з робочою частиною, різцевої головки з хвостовиком, а напрямні пази мають спіральну форму, у яких розміщені різцеві повзуни з виступами різцетримача під виступи різцевих повзунів, патрона з пружиною та кулачками затиску хвостовика та стягувальними гайками з правими та лівими різями. UA 93753 U (54) ТОКАРНО-РОЗТОЧУВАЛЬНИЙ ІНСТРУМЕНТ З НАСТРОЮВАНИМИ РІЗЦЕВИМИ ПОВЗУНАМИ UA 93753 U UA 93753 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області ріжучого інструменту, зокрема до комбінованих токарно-розточувальних різців з настроюваними різцевими повзунами. Відомий токарно-розточувальний інструмент, який складається з двозубої розточувальної головки зі змінними пластинами, що складається з корпусу, у якого на передній частині виконаний паз "ластівчин хвіст". У пазу розташовані дві державки, які мають можливість переміщення в радіальному напрямку під дією гвинтів, впливають через штифти, запресовані в державці. Державка закріплюється в необхідному положенні за рахунок пружного деформування корпусу при закручуванні гвинтів [див. Металоріжучий інструмент: справочник конструктора/Е.Є. Фельдштейн, М.А. Корниевич, с. 239. - Мінск: Нове видавництво, 2009. - 1039 с.]. Недоліком такого токарно-розточувального інструменту є те, що пази "ластівчин хвіст" для закріплення різцевих повзунів суттєво знижують площини та відповідно жорсткість контактів кріпильних елементів з поверхнями різцевої головки, що в свою чергу не забезпечує збереження у процесі обробки при коливаннях сил різання, ударах та вібраціях встановлених вильотів різцевих повзунів. Відомий також токарно-розточувальний інструмент з настроюваними різцевими повзунами, що складається з адаптера з конічним або циліндричним зі шпонкою з'єднаннями з робочою частиною, різцевої головки з хвостовиком, лімбами та радіальними напрямними пазами, у яких розміщені різцеві повзуни, та пазами для елементів кріплення останніх у головці після їх настроювання поодинці по лімбах на радіальні вильоти та по індикаторах - на осьові (див. СоrоВоrе 820 за каталогом Sandvic Coromant, 2012, p.F6 www. sandvik.coromill.com-прототип). Недоліком такої конструкції є те, що конічне або циліндричне зі шпонкою з'єднання адаптера з робочою частиною обмежує допустиме крутне навантаження, пази для елементів кріплення різцевих повзунів суттєво знижують жорсткість контактів кріпильних елементів з поверхнями різцевої головки, що в свою чергу не забезпечує збереження у процесі обробки при коливаннях сил різання, ударах та вібраціях встановлених вильотів різцевих повзунів, а настроювання усіх різцевих повзунів поодинці по лімбах та індикаторах вносить похибку настроювання та потребує значних витрат допоміжного часу. Задачею корисної моделі є створення токарно-розточувального інструменту з настроюваними різцевими повзунами з підвищеним крутним навантаженням, зі збереженням у процесі обробки з коливаннями сил різання, ударами та вібраціями встановлених вильотів різцевих повзунів, скорочення витрат допоміжного часу на настроювання останніх та зменшення похибки настроювання. Задача вирішується тим, що в токарно-розточувальному інструменті з настроюваними різцевими повзунами, який складається з адаптера з конічним або циліндричним зі шпонкою з'єднаннями з робочою частиною, різцевої головки, лімбами та напрямними пазами, у яких розміщені різцеві повзуни, та пазами для елементів кріплення останніх у головці з можливістю їх настроювання по лімбах на радіальні вильоти та по індикаторах - на осьові, адаптер виконаний з профільним перерізом з'єднання з робочою частиною, різцевої головки з хвостовиком, а напрямні пази мають спіральну форму, у яких розміщені різцеві повзуни з виступами різцетримача під виступи різцевих повзунів, патрона з пружиною та кулачками затиску хвостовика та стягувальними гайками з правими та лівими різями. На відміну від прототипу, де токарно-розточувальний інструмент з настроюваними різцевими повзунами, що складається з адаптера з конічним або циліндричним зі шпонкою з'єднаннями з робочою частиною, різцевої головки з хвостовиком, лімбами та радіальними напрямними пазами, у яких розміщені різцеві повзуни, та пазами для елементів кріплення останніх у голівці після їх настроювання поодинці по лімбах на радіальні вильоти та по індикаторах - на осьові, у пропонованому токарно-розточувальному інструменті з настроюваними різцевими повзунами, що складається з адаптера з профільним перерізом з'єднання з робочою частиною, різцевої головки з хвостовиком, лімбами та радіальними напрямними пазами, у яких розміщені різцеві повзуни з виступами, різцетримача зі спіральними пазами під виступи різцевих повзунів, патрона з пружиною та кулачками затиску хвостовика та стягувальних гайок з правими та лівими різями, що дозволяє підвищити крутне навантаження, зі збереженням у процесі обробки з коливаннями сил різання, ударами та вібраціями встановлених вильотів різцевих повзунів, скорочення витрат допоміжного часу на настроювання останніх та зменшення похибки настроювання. На фіг. 1 показана конструктивна схема пропонованого токарно-розточувального інструменту з настроюваними різцевими повзунами, на фіг. 2 - вигляд за стрілкою А, на фіг. 3 переріз по Б-Б. 1 UA 93753 U 5 10 15 Токарно-розточувальний інструмент з настроюваними різцевими повзунами складається з адаптера 1 з профільним перерізом з'єднання з робочою частиною, різцевої головки 2 з хвостовиком 3, лімбами 4 та радіальними напрямними пазами, у яких розміщені різцеві повзуни 5 з виступами 6, різцетримача 7 зі спіральними пазами 8 під виступи різцевих повзунів, патрона 9 з пружиною 10 та кулачками затиску 11 хвостовика та стягувальних гайок 12 та 13 з правими та лівими різями. Інструмент працює наступним чином, передача крутного моменту відбувається у напрямку від адаптера 1 до патрона 9, через профільне з'єднання, далі до різцетримача 7, теж через профільне з'єднання, різцеві повзуні 5 розміщені виступами 6 в спіральних пазах 8. Налаштування на відповідний розмір відбувається шляхом переміщення різцевих повзунів 5 виступами 6 по спіральних пазах 8. Постійність виконуваного розміру забезпечується дією кулачками затиску 11 патрона 9 пружиною 10 на хвостовик 3. У реалізації даної корисної моделі можуть бути зацікавлені машинобудівні підприємства, що використовують токарно-розточувальні інструменти для розточування отворів деталей та зменшених похибок у просторових розмірних ланцюгах. Економічна вигода даного технічного рішення виражається в якості, зі збереженням у процесі обробки з коливаннями сил різання, ударами та вібраціями встановлених вильотів різцевих повзунів, скорочення витрат допоміжного часу на настроювання останніх та зменшення похибки настроювання. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Токарно-розточувальний інструмент з настроюваними різцевими повзунами, що складається з адаптера з конічним або циліндричним зі шпонкою з'єднаннями з робочою частиною, різцевої головки, лімбами та напрямними пазами, у яких розміщені різцеві повзуни, та пазами для елементів кріплення останніх у головці з можливістю їх настроювання по лімбах на радіальні вильоти та по індикаторах - на осьові, який відрізняється тим, що адаптер виконаний з профільним перерізом з'єднання з робочою частиною, різцевої головки з хвостовиком, а напрямні пази мають спіральну форму, у яких розміщені різцеві повзуни з виступами різцетримача під виступи різцевих повзунів, патрона з пружиною та кулачками затиску хвостовика та стягувальними гайками з правими та лівими різями. 2 UA 93753 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
