Вагоноперекидач

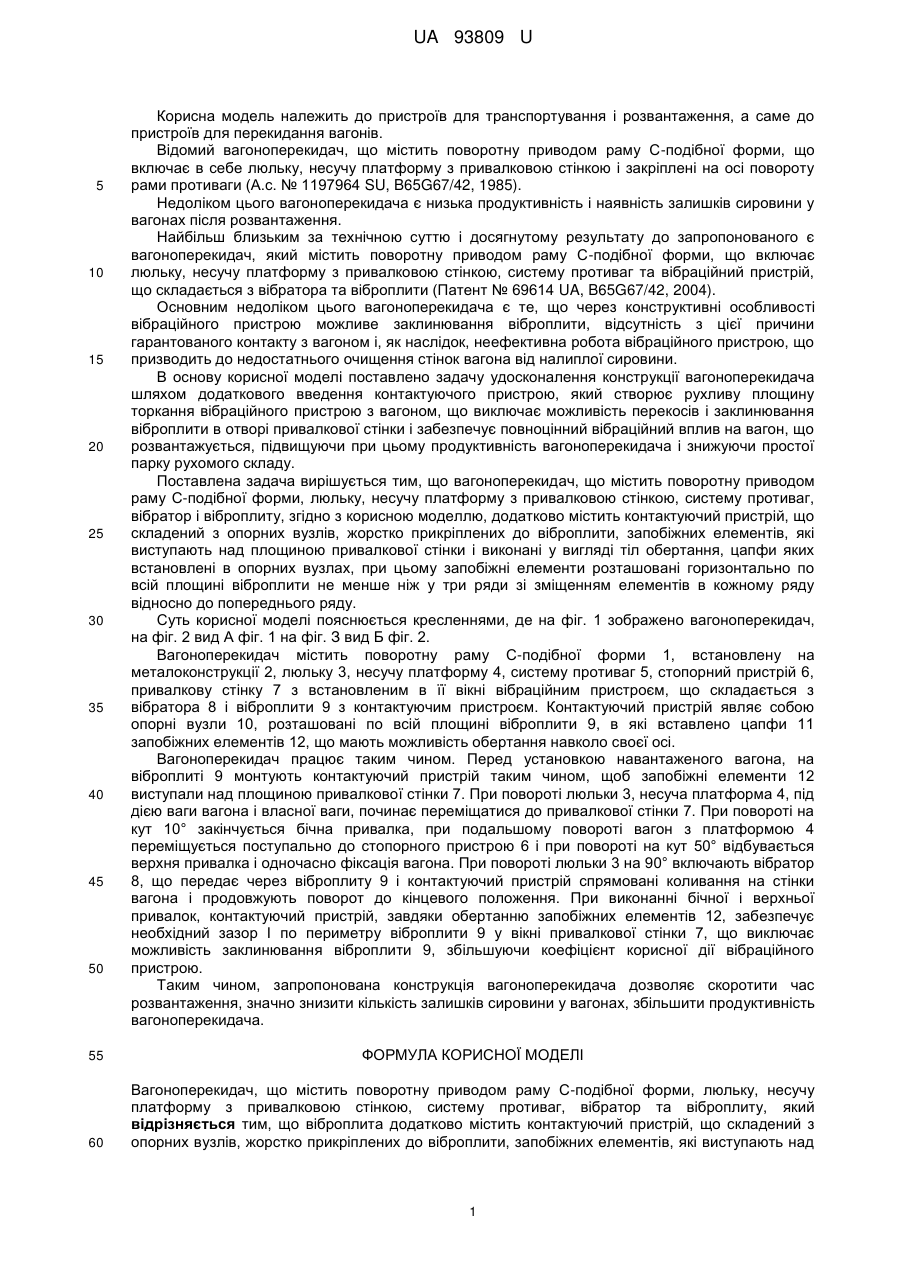

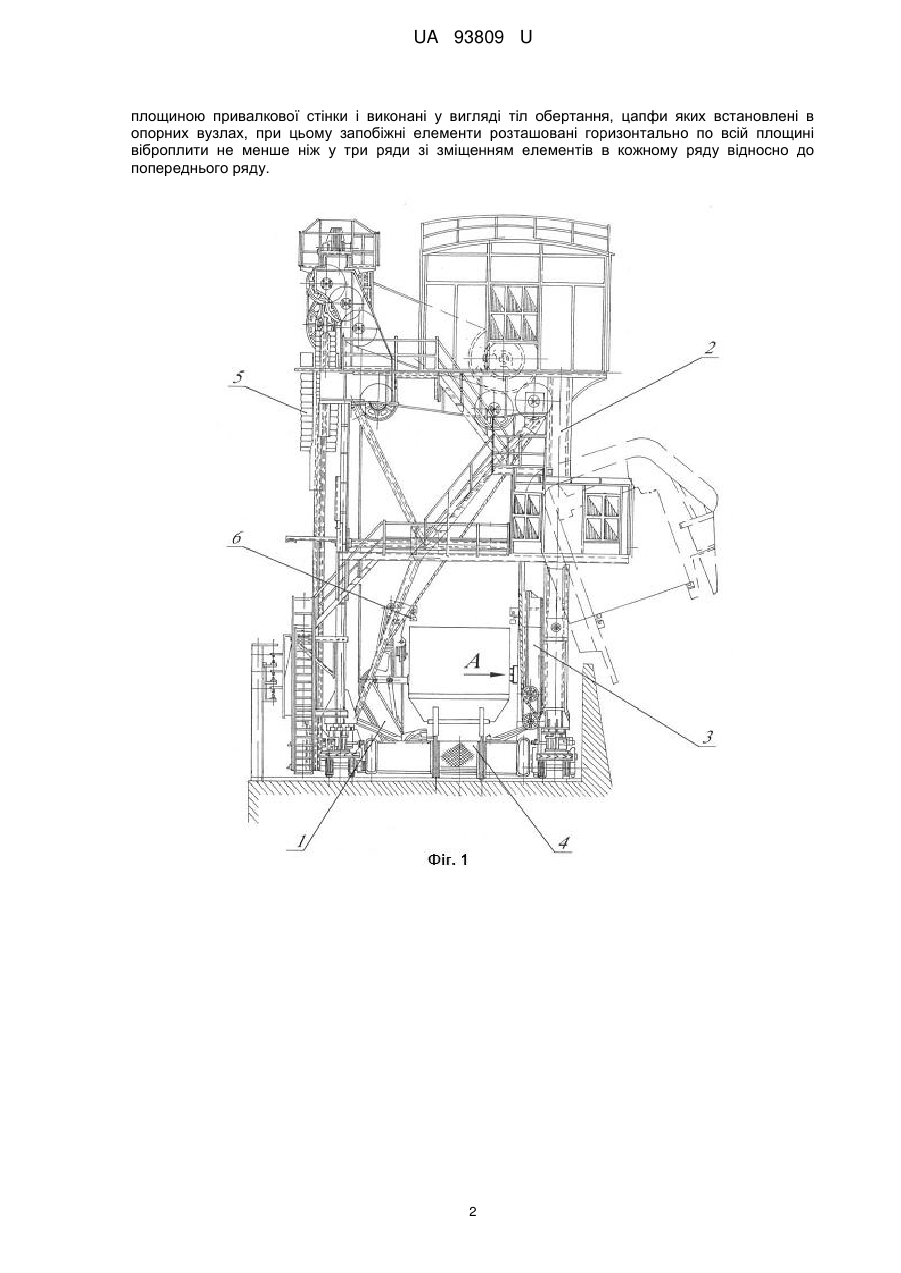

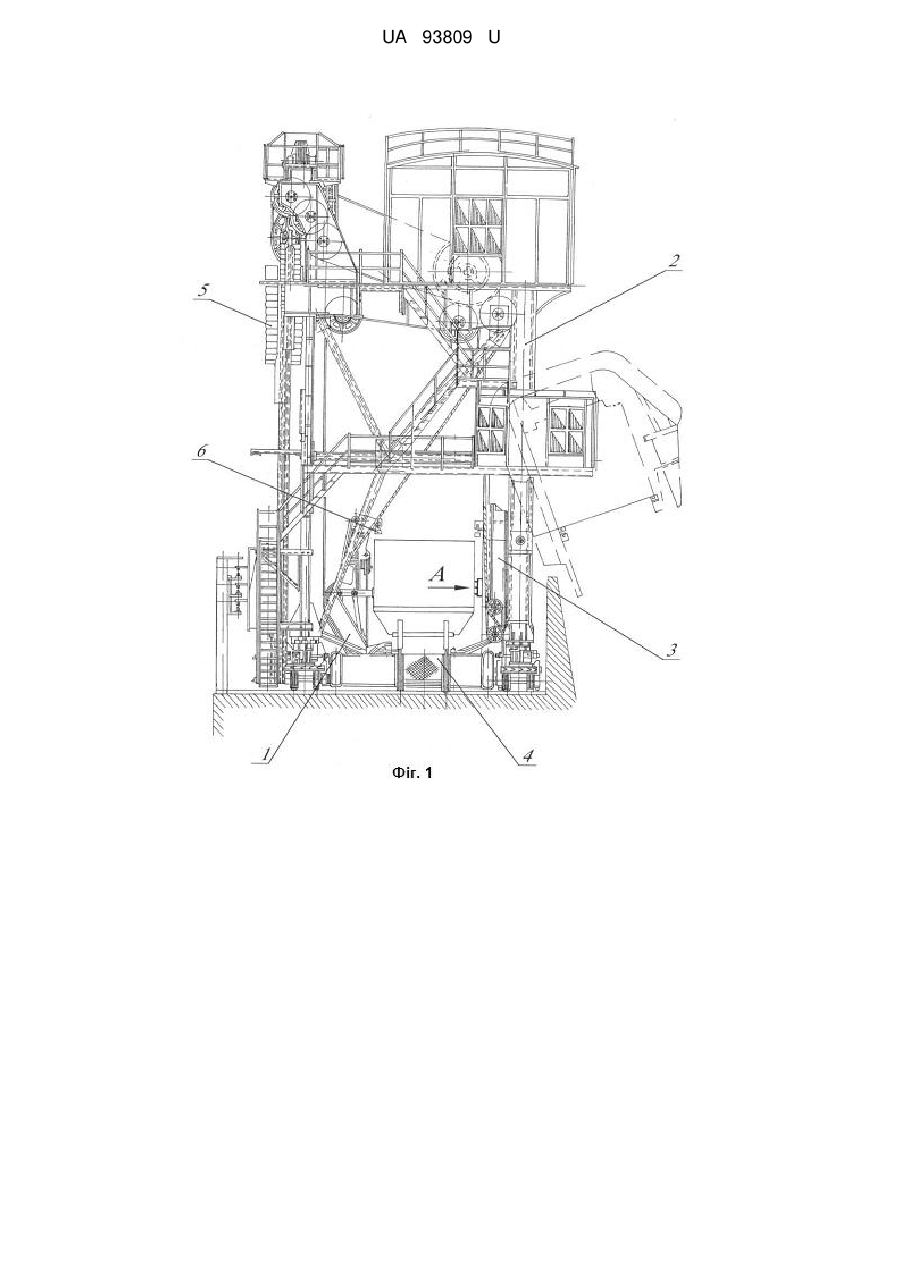

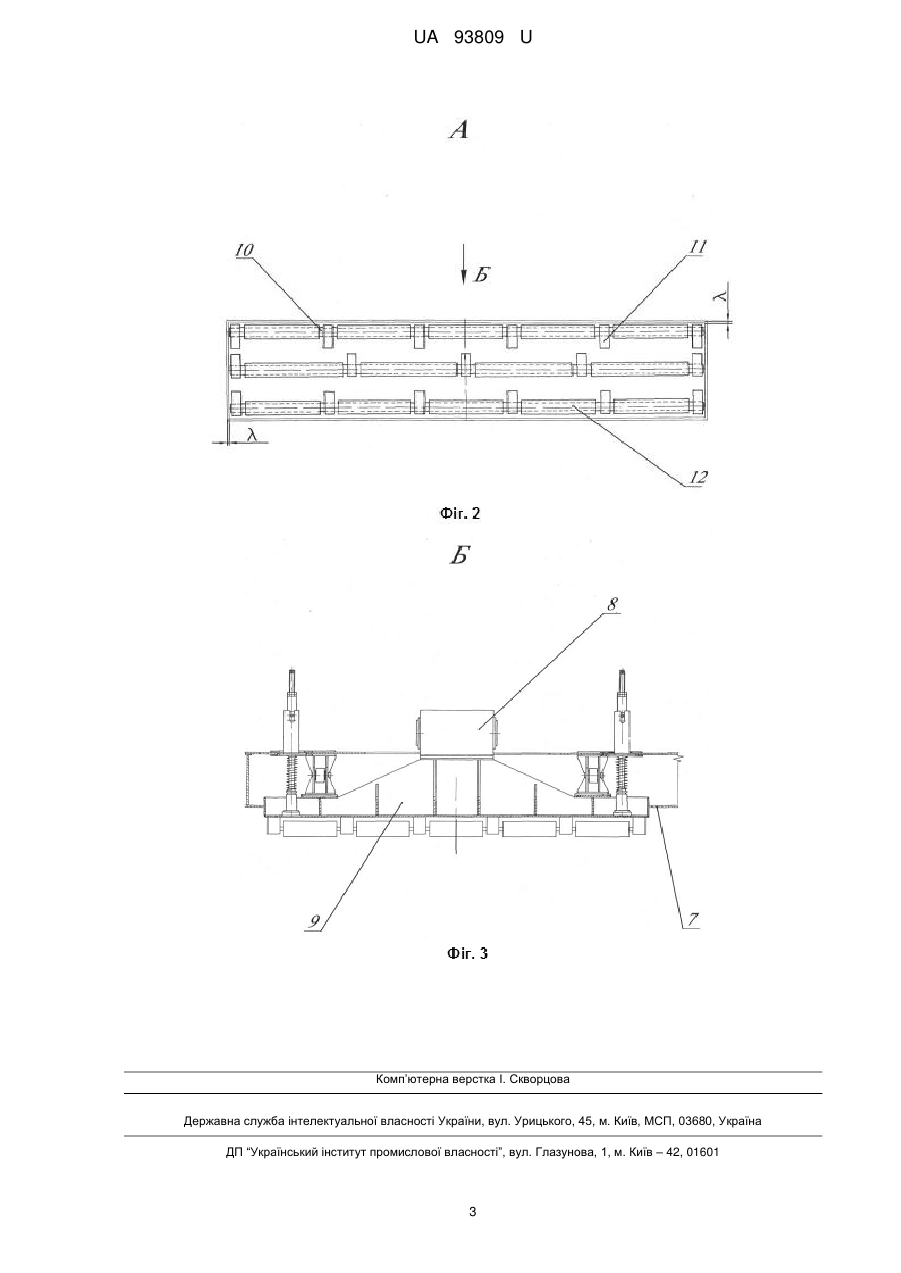

Реферат: Вагоноперекидач містить поворотну приводом раму С-подібної форми, люльку, несучу платформу з привалковою стінкою, систему противаг, вібратор та віброплиту. Віброплита додатково містить контактуючий пристрій, що складений з опорних вузлів, жорстко прикріплених до віброплити, запобіжних елементів, які виступають над площиною привалкової стінки і виконані у вигляді тіл обертання, цапфи яких встановлені в опорних вузлах. При цьому запобіжні елементи розташовані горизонтально по всій площині віброплити не менше ніж у три ряди зі зміщенням елементів в кожному ряду відносно до попереднього ряду. UA 93809 U (12) UA 93809 U UA 93809 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для транспортування і розвантаження, а саме до пристроїв для перекидання вагонів. Відомий вагоноперекидач, що містить поворотну приводом раму С-подібної форми, що включає в себе люльку, несучу платформу з привалковою стінкою і закріплені на осі повороту рами противаги (А.с. № 1197964 SU, B65G67/42, 1985). Недоліком цього вагоноперекидача є низька продуктивність і наявність залишків сировини у вагонах після розвантаження. Найбільш близьким за технічною суттю і досягнутому результату до запропонованого є вагоноперекидач, який містить поворотну приводом раму С-подібної форми, що включає люльку, несучу платформу з привалковою стінкою, систему противаг та вібраційний пристрій, що складається з вібратора та віброплити (Патент № 69614 UA, B65G67/42, 2004). Основним недоліком цього вагоноперекидача є те, що через конструктивні особливості вібраційного пристрою можливе заклинювання віброплити, відсутність з цієї причини гарантованого контакту з вагоном і, як наслідок, неефективна робота вібраційного пристрою, що призводить до недостатнього очищення стінок вагона від налиплої сировини. В основу корисної моделі поставлено задачу удосконалення конструкції вагоноперекидача шляхом додаткового введення контактуючого пристрою, який створює рухливу площину торкання вібраційного пристрою з вагоном, що виключає можливість перекосів і заклинювання віброплити в отворі привалкової стінки і забезпечує повноцінний вібраційний вплив на вагон, що розвантажується, підвищуючи при цьому продуктивність вагоноперекидача і знижуючи простої парку рухомого складу. Поставлена задача вирішується тим, що вагоноперекидач, що містить поворотну приводом раму С-подібної форми, люльку, несучу платформу з привалковою стінкою, систему противаг, вібратор і віброплиту, згідно з корисною моделлю, додатково містить контактуючий пристрій, що складений з опорних вузлів, жорстко прикріплених до віброплити, запобіжних елементів, які виступають над площиною привалкової стінки і виконані у вигляді тіл обертання, цапфи яких встановлені в опорних вузлах, при цьому запобіжні елементи розташовані горизонтально по всій площині віброплити не менше ніж у три ряди зі зміщенням елементів в кожному ряду відносно до попереднього ряду. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено вагоноперекидач, на фіг. 2 вид А фіг. 1 на фіг. З вид Б фіг. 2. Вагоноперекидач містить поворотну раму С-подібної форми 1, встановлену на металоконструкції 2, люльку 3, несучу платформу 4, систему противаг 5, стопорний пристрій 6, привалкову стінку 7 з встановленим в її вікні вібраційним пристроєм, що складається з вібратора 8 і віброплити 9 з контактуючим пристроєм. Контактуючий пристрій являє собою опорні вузли 10, розташовані по всій площині віброплити 9, в які вставлено цапфи 11 запобіжних елементів 12, що мають можливість обертання навколо своєї осі. Вагоноперекидач працює таким чином. Перед установкою навантаженого вагона, на віброплиті 9 монтують контактуючий пристрій таким чином, щоб запобіжні елементи 12 виступали над площиною привалкової стінки 7. При повороті люльки 3, несуча платформа 4, під дією ваги вагона і власної ваги, починає переміщатися до привалкової стінки 7. При повороті на кут 10° закінчується бічна привалка, при подальшому повороті вагон з платформою 4 переміщується поступально до стопорного пристрою 6 і при повороті на кут 50° відбувається верхня привалка і одночасно фіксація вагона. При повороті люльки 3 на 90° включають вібратор 8, що передає через віброплиту 9 і контактуючий пристрій спрямовані коливання на стінки вагона і продовжують поворот до кінцевого положення. При виконанні бічної і верхньої привалок, контактуючий пристрій, завдяки обертанню запобіжних елементів 12, забезпечує необхідний зазор І по периметру віброплити 9 у вікні привалкової стінки 7, що виключає можливість заклинювання віброплити 9, збільшуючи коефіцієнт корисної дії вібраційного пристрою. Таким чином, запропонована конструкція вагоноперекидача дозволяє скоротити час розвантаження, значно знизити кількість залишків сировини у вагонах, збільшити продуктивність вагоноперекидача. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Вагоноперекидач, що містить поворотну приводом раму С-подібної форми, люльку, несучу платформу з привалковою стінкою, систему противаг, вібратор та віброплиту, який відрізняється тим, що віброплита додатково містить контактуючий пристрій, що складений з опорних вузлів, жорстко прикріплених до віброплити, запобіжних елементів, які виступають над 1 UA 93809 U площиною привалкової стінки і виконані у вигляді тіл обертання, цапфи яких встановлені в опорних вузлах, при цьому запобіжні елементи розташовані горизонтально по всій площині віброплити не менше ніж у три ряди зі зміщенням елементів в кожному ряду відносно до попереднього ряду. 2 UA 93809 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
