Еспандер

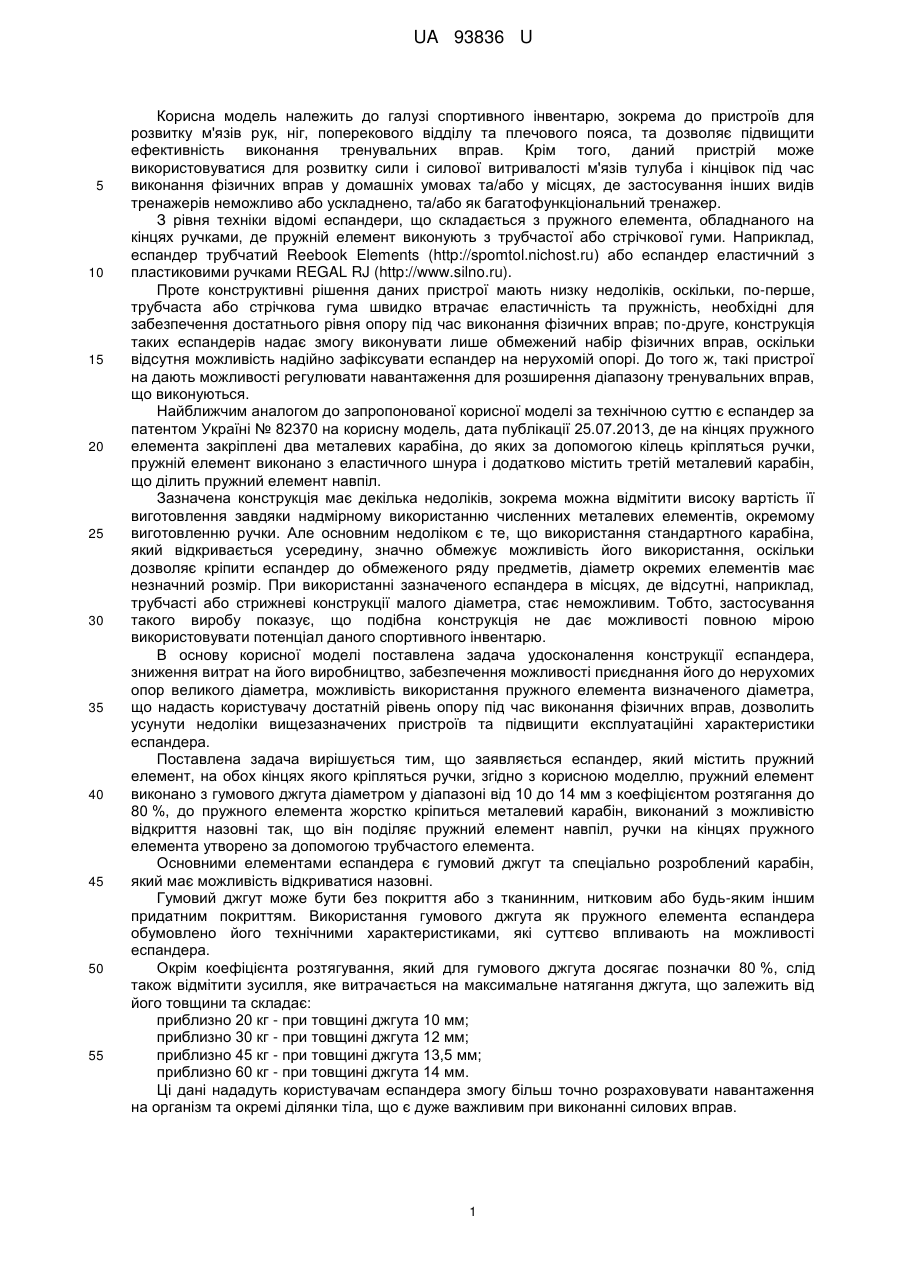

Реферат: Еспандер містить пружний елемент, на кінцях якого кріпляться ручки. Пружний елемент виконано з гумового джгута діаметром у діапазоні від 10 до 14 мм з коефіцієнтом розтягання до 80 %. До пружного елемента жорстко прикріплено металевий карабін, виконаний з можливістю відкриття назовні так, що він поділяє пружний елемент навпіл, ручки на кінцях гумового джгута утворено за допомогою трубчастого елемента. UA 93836 U (54) ЕСПАНДЕР UA 93836 U UA 93836 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі спортивного інвентарю, зокрема до пристроїв для розвитку м'язів рук, ніг, поперекового відділу та плечового пояса, та дозволяє підвищити ефективність виконання тренувальних вправ. Крім того, даний пристрій може використовуватися для розвитку сили і силової витривалості м'язів тулуба і кінцівок під час виконання фізичних вправ у домашніх умовах та/або у місцях, де застосування інших видів тренажерів неможливо або ускладнено, та/або як багатофункціональний тренажер. З рівня техніки відомі еспандери, що складається з пружного елемента, обладнаного на кінцях ручками, де пружній елемент виконують з трубчастої або стрічкової гуми. Наприклад, еспандер трубчатий Reebook Elements (http://spomtol.nichost.ru) або еспандер еластичний з пластиковими ручками REGAL RJ (http://www.silno.ru). Проте конструктивні рішення даних пристрої мають низку недоліків, оскільки, по-перше, трубчаста або стрічкова гума швидко втрачає еластичність та пружність, необхідні для забезпечення достатнього рівня опору під час виконання фізичних вправ; по-друге, конструкція таких еспандерів надає змогу виконувати лише обмежений набір фізичних вправ, оскільки відсутня можливість надійно зафіксувати еспандер на нерухомій опорі. До того ж, такі пристрої на дають можливості регулювати навантаження для розширення діапазону тренувальних вправ, що виконуються. Найближчим аналогом до запропонованої корисної моделі за технічною суттю є еспандер за патентом Україні № 82370 на корисну модель, дата публікації 25.07.2013, де на кінцях пружного елемента закріплені два металевих карабіна, до яких за допомогою кілець кріпляться ручки, пружній елемент виконано з еластичного шнура і додатково містить третій металевий карабін, що ділить пружний елемент навпіл. Зазначена конструкція має декілька недоліків, зокрема можна відмітити високу вартість її виготовлення завдяки надмірному використанню численних металевих елементів, окремому виготовленню ручки. Але основним недоліком є те, що використання стандартного карабіна, який відкривається усередину, значно обмежує можливість його використання, оскільки дозволяє кріпити еспандер до обмеженого ряду предметів, діаметр окремих елементів має незначний розмір. При використанні зазначеного еспандера в місцях, де відсутні, наприклад, трубчасті або стрижневі конструкції малого діаметра, стає неможливим. Тобто, застосування такого виробу показує, що подібна конструкція не дає можливості повною мірою використовувати потенціал даного спортивного інвентарю. В основу корисної моделі поставлена задача удосконалення конструкції еспандера, зниження витрат на його виробництво, забезпечення можливості приєднання його до нерухомих опор великого діаметра, можливість використання пружного елемента визначеного діаметра, що надасть користувачу достатній рівень опору під час виконання фізичних вправ, дозволить усунути недоліки вищезазначених пристроїв та підвищити експлуатаційні характеристики еспандера. Поставлена задача вирішується тим, що заявляється еспандер, який містить пружний елемент, на обох кінцях якого кріпляться ручки, згідно з корисною моделлю, пружний елемент виконано з гумового джгута діаметром у діапазоні від 10 до 14 мм з коефіцієнтом розтягання до 80 %, до пружного елемента жорстко кріпиться металевий карабін, виконаний з можливістю відкриття назовні так, що він поділяє пружний елемент навпіл, ручки на кінцях пружного елемента утворено за допомогою трубчастого елемента. Основними елементами еспандера є гумовий джгут та спеціально розроблений карабін, який має можливість відкриватися назовні. Гумовий джгут може бути без покриття або з тканинним, нитковим або будь-яким іншим придатним покриттям. Використання гумового джгута як пружного елемента еспандера обумовлено його технічними характеристиками, які суттєво впливають на можливості еспандера. Окрім коефіцієнта розтягування, який для гумового джгута досягає позначки 80 %, слід також відмітити зусилля, яке витрачається на максимальне натягання джгута, що залежить від його товщини та складає: приблизно 20 кг - при товщині джгута 10 мм; приблизно 30 кг - при товщині джгута 12 мм; приблизно 45 кг - при товщині джгута 13,5 мм; приблизно 60 кг - при товщині джгута 14 мм. Ці дані нададуть користувачам еспандера змогу більш точно розраховувати навантаження на організм та окремі ділянки тіла, що є дуже важливим при виконанні силових вправ. 1 UA 93836 U 5 10 15 20 25 30 35 40 45 50 Експериментальним шляхом було знайдено, що найбільш прийнятною довжиною джгута є довжина 3,0 м. Саме така довжина дозволяє використовувати усі властивості еспандера повною мірою та найбільш ефективно впливати на м'язову систему людини під час тренувань. Основним недоліком стандартних карабінів, тобто карабінів які відкриваються усередину, є те, що відкриття усередину обмежує можливість його використання, оскільки скорочується робоча зона карабіна при зачепленні. У результаті це приводить до необхідності збільшувати загальні розміри карабіна, тобто збільшувати його вагу та витрати на його виробництво. Для уникнення цього недоліку був спеціально розроблений карабін, який відкривається назовні, що дає змогу повною мірою використовувати його робочу зону. Такий карабін може мати робочий діаметр від 35 мм, при цьому це не приводить до збільшення його ваги та витрат на його виробництво. Такий спеціальний карабін дає змогу використовувати еспандер у різноманітних умовах, оскільки дозволяє чіплятися до будь-якого нерухомого об'єкта - гілка дерева, шведська стінка, паркова лавка, паркан тощо, тобто значно розширює діапазон місць, де може бути застосований еспандер, що заявляється. Винахідник свідомо відмовився від використання у своєму пристрої окремо виготовлених ручок і запропонував для формування ручок виробу використовувати кінці джгута та трубчастий елемент. Таке рішення знижує загальну вартість виробу та підвищує його практичність. Експериментально було визначено стандартна довжина для трубчастого елемента, вона складає 12,5 см. Зазвичай використовують трубчастий елемент, виготовлений з пластмаси, але матеріалом для нього також може бути пластик, деревина або будь-який інший придатний матеріал. Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації еспандера, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: Фіг. 1 - загальний вигляд еспандера; Фіг. 2 - загальний вигляд спеціального карабіна. Згідно з Фіг. 1 еспандер складається з гумового джгута 1, металевого карабіна 2, що відкривається назовні, який жорстко кріпиться до гумового джгута 1 так, що поділяє його навпіл, та трубчастого елемента 3, який використовується для формування ручок на кінцях джгута 1. Згідно з Фіг. 2 карабін 2 складається з робочої частини 4, кінцевої частини 5 та рухомої застібки 6, який після закриття карабіна закріплюється на фіксаторі 7. Для формування ручок еспандера та закріплення на джгуті 1 карабіна 2 використовуються затискачі 8. Форма затискачів 8 та матеріал, з якого їх виготовлено, вибирають з урахуванням надійності скріплення при експлуатації, а також не допущення пошкодження джгута 1 у місцях скріплення. Еспандер використовується наступним чином. На кінцях гумового джгута 1 встановлюють трубчасті елементи 3 та формують ручки, прикріплюючи кінці джгута 1 до тіла джгута 1 за допомогою затискачів 8. На середину джгута 1 встановлюють карабін 2 кінцевою частиною 5 та жорстко закріплюють його за допомогою затискача 8. Пристрій готовий для використання. За допомогою карабіна 2 еспандер кріпиться робочою частиною 4 до нерухомої опори, наприклад вітки дерева, паркана тощо. Користувач може приступати до тренування м'язів тулуба, ніг або верхніх кінцівок. При цьому користувач не обмежений кутом, траєкторією та діапазоном рухів під час виконання фізичних вправ. З урахуванням товщини гумового джгута 1 користувач може розрахувати кількість необхідних вправ та загальне навантаження при максимальному розтягуванні джгута 1. Використання еспандера, що заявляється, допомагає розвивати силу та силову витривалість основних м'язових груп тулуба, кінцівок, що сприяє підвищенню ефективності тренувань, спалюванню зайвої ваги, корекції порушених функцій опорно-рухового апарату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Еспандер, який містить пружний елемент, на кінцях якого кріпляться ручки, який відрізняється тим, що пружний елемент виконано з гумового джгута діаметром у діапазоні від 10 до 14 мм з коефіцієнтом розтягання до 80 %, до пружного елемента жорстко прикріплено металевий карабін, виконаний з можливістю відкриття назовні так, що він поділяє пружний елемент навпіл, ручки на кінцях гумового джгута утворено за допомогою трубчастого елемента. 2. Еспандер за п. 1, який відрізняється тим, що гумовий джгут може бути виконаний з тканинним, нитковим або будь-яким іншим придатним покриттям. 2 UA 93836 U 3. Еспандер за п. 1 або 2, який відрізняється тим, що трубчастий елемент для ручок може бути виконаний з пластику, деревини або будь-якого іншого придатного матеріалу. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
