Затискач для з’єднання опалубних щитів

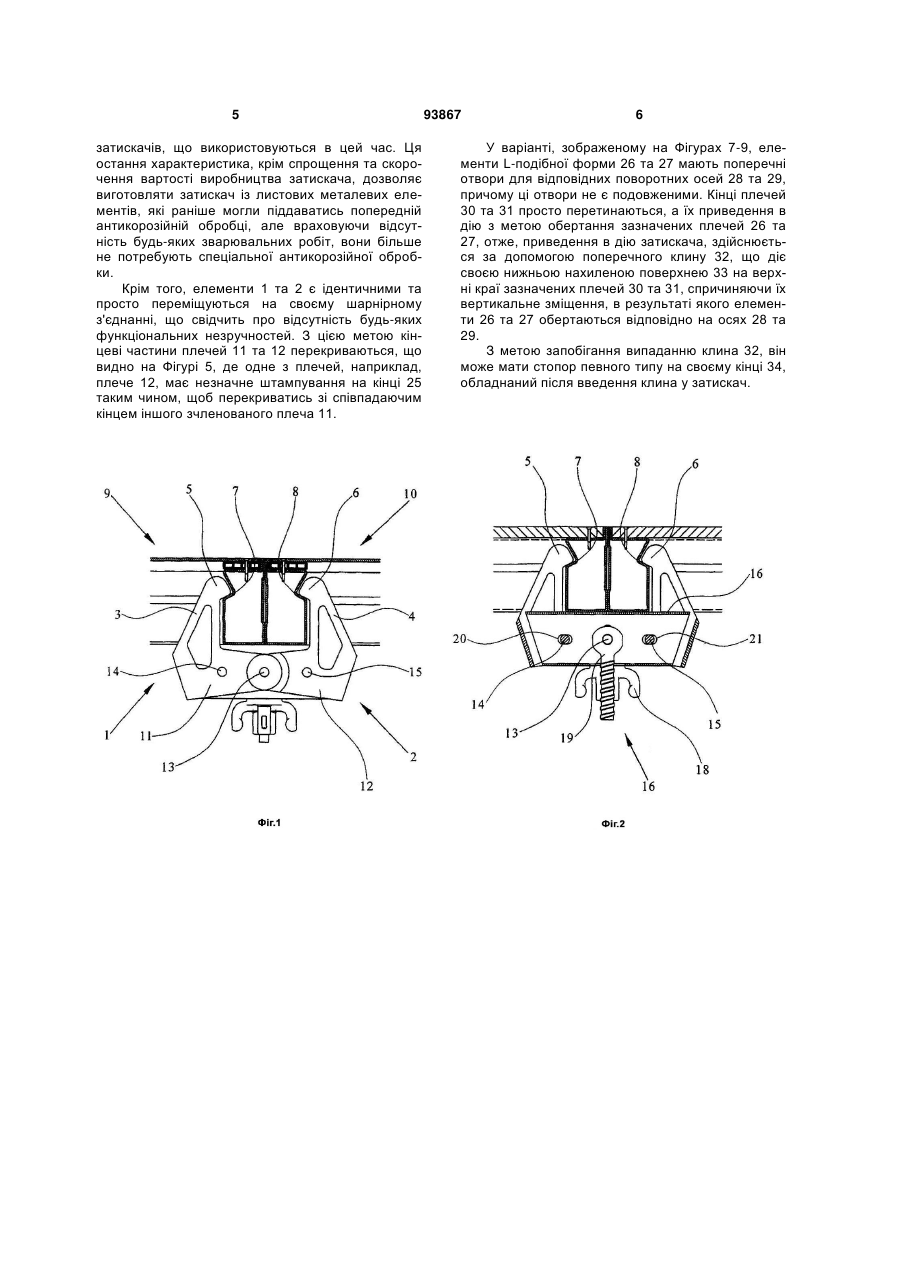

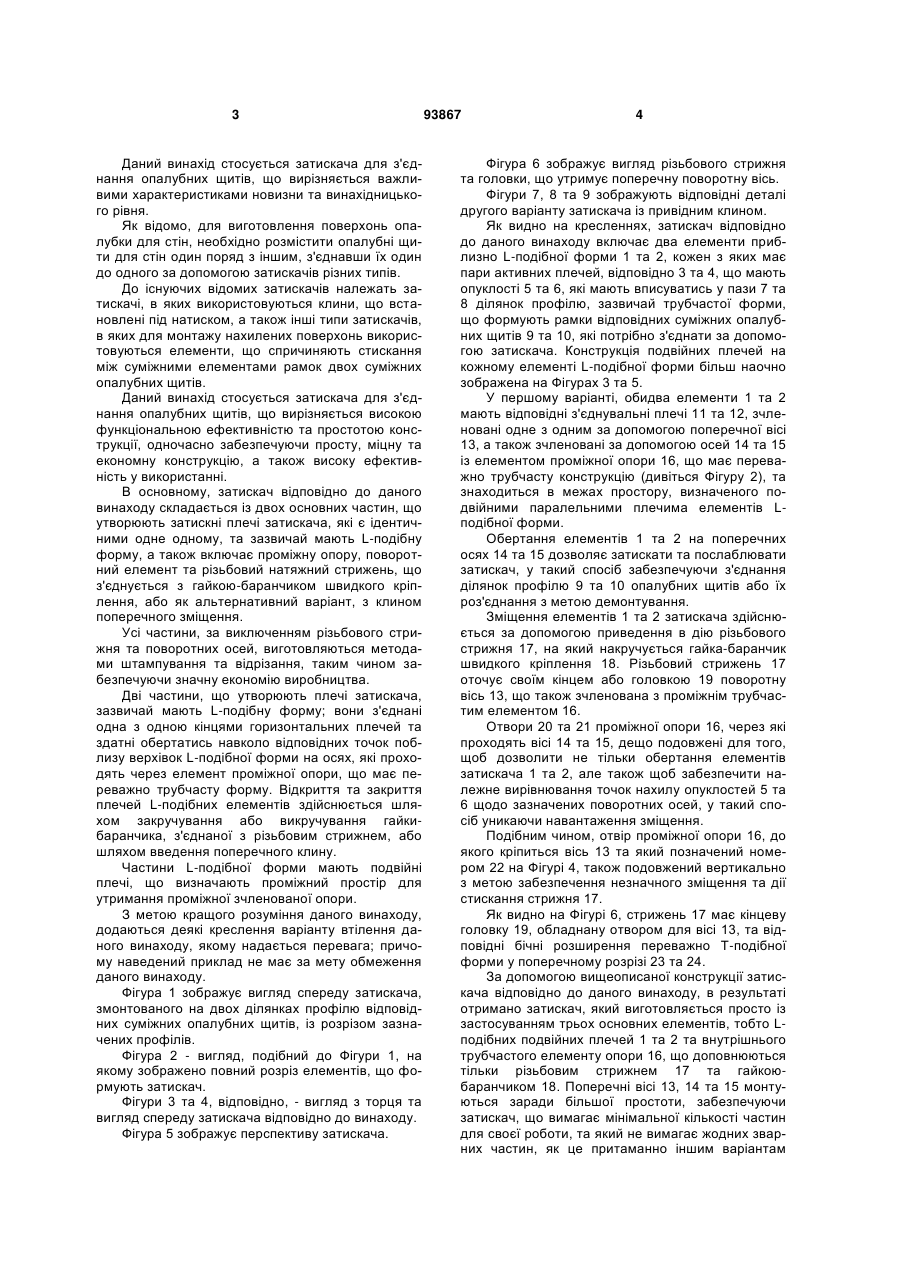

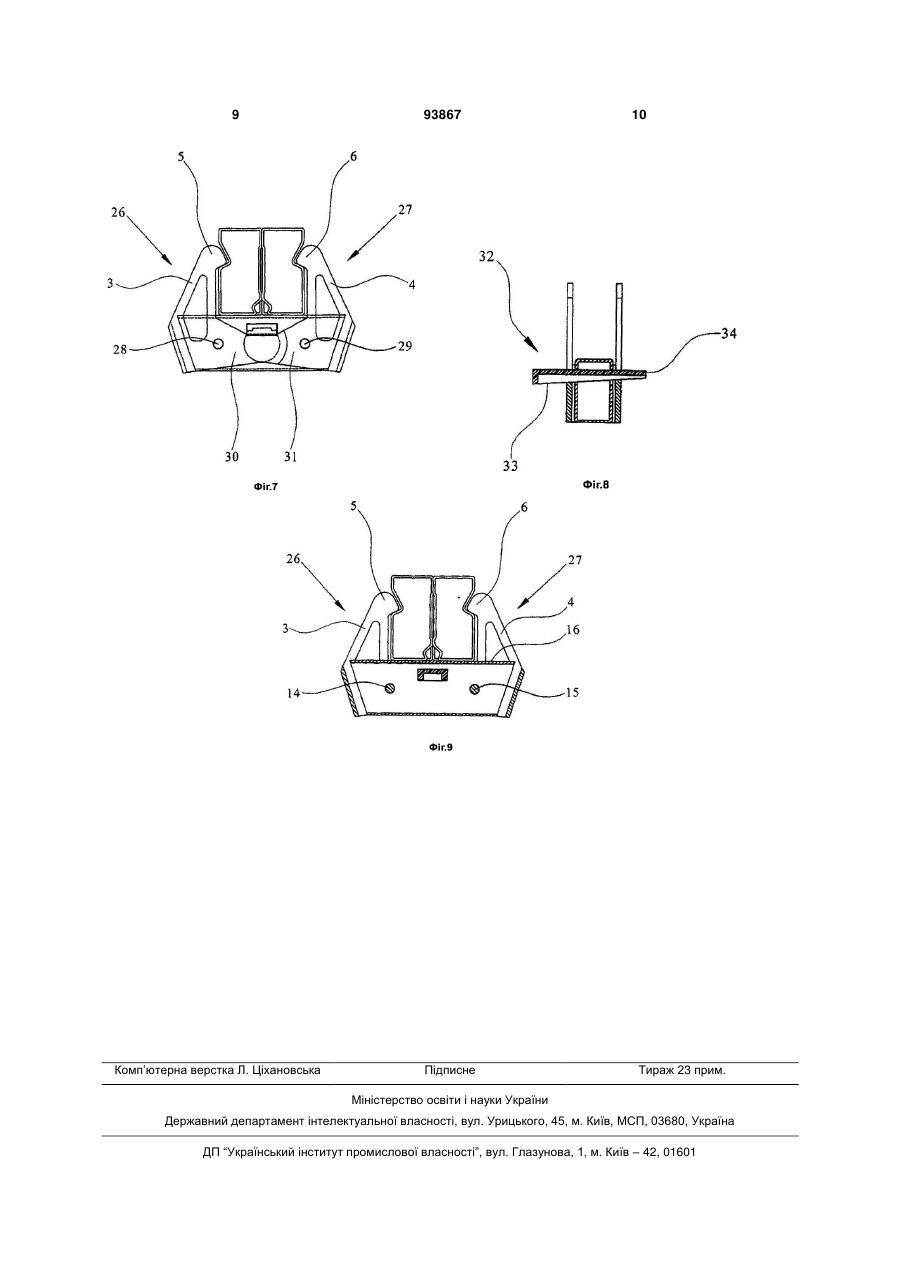

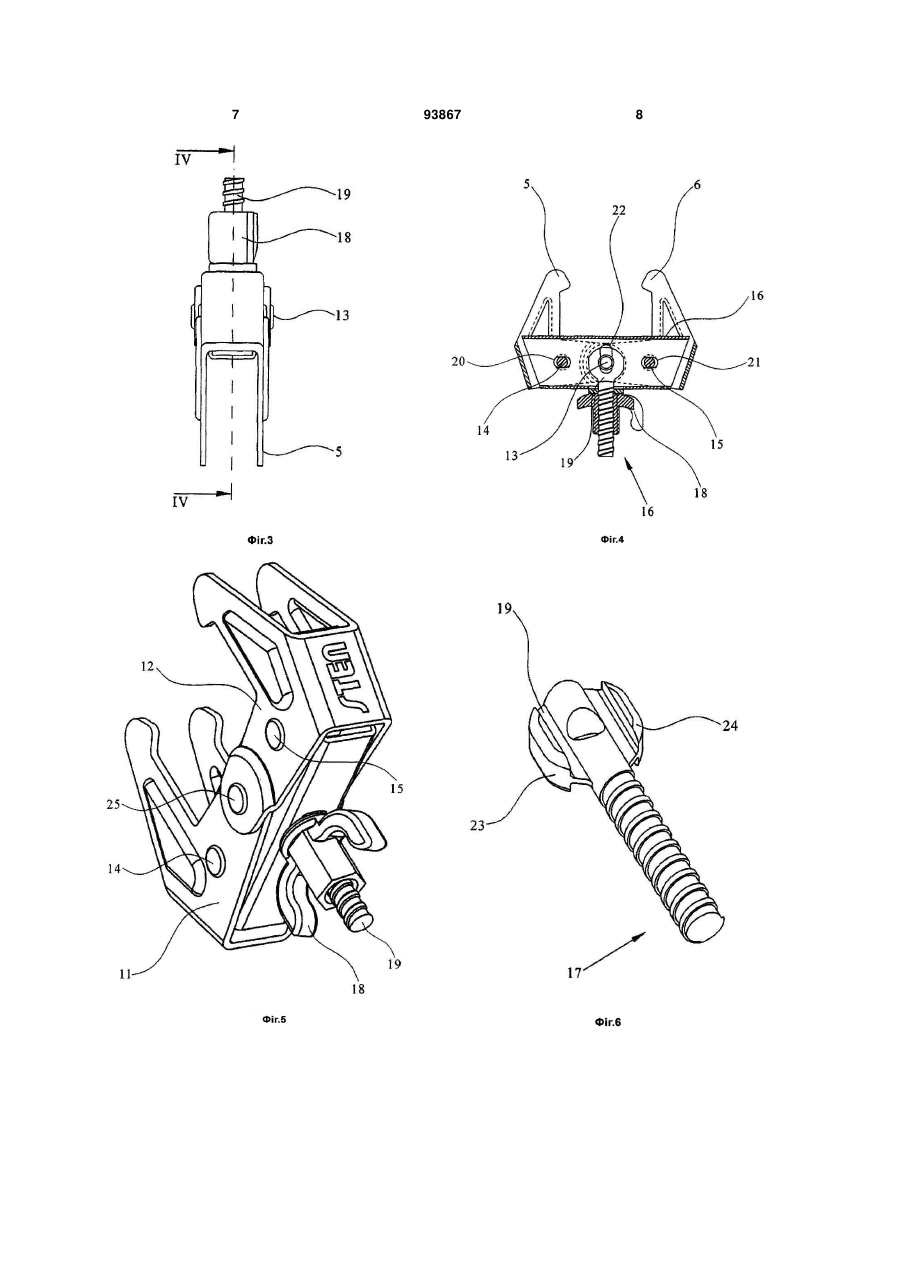

1. Затискач для з'єднання опалубних щитів, який включає два елементи переважно L-подібної форми, які розміщуються один напроти одного та з'єднані на проміжній опорі, на яку лягають бічні ділянки профілю рамок щитів, що мають затискатись, причому одне з плечей кожного елементу Lподібної форми має кінцевий профіль, пристосований для його зчеплення з ділянками профілю, що мають затискатись, у той час як інше плече кожного із зазначених елементів L-подібної форми піддається дії зміщення для здійснення його обертання, що забезпечується механізмом, вмонтованим у проміжну опору, передбаченим для відкриття і закриття елементів L-подібної форми затискача, які рухаються одночасно, який відрізняється тим, що елементи з'єднані на проміжній опорі, на яку лягають бічні ділянки профілю рамок щитів, що мають затискатись, причому проміжна опора перетинається відповідними подовженими отворами для утримання відповідних поворотних осей для з'єднання кожного з елементів L-подібної форми затискача, з різьбовим стрижнем приведення в дію елементів L-подібної форми затискача здійснюється за допомогою осьового зміщення різьбового стрижня, головку якого перетинає вісь для другого з'єднання обох елементів L-подібної 2 (19) 1 3 Даний винахід стосується затискача для з'єднання опалубних щитів, що вирізняється важливими характеристиками новизни та винахідницького рівня. Як відомо, для виготовлення поверхонь опалубки для стін, необхідно розмістити опалубні щити для стін один поряд з іншим, з'єднавши їх один до одного за допомогою затискачів різних типів. До існуючих відомих затискачів належать затискачі, в яких використовуються клини, що встановлені під натиском, а також інші типи затискачів, в яких для монтажу нахилених поверхонь використовуються елементи, що спричиняють стискання між суміжними елементами рамок двох суміжних опалубних щитів. Даний винахід стосується затискача для з'єднання опалубних щитів, що вирізняється високою функціональною ефективністю та простотою конструкції, одночасно забезпечуючи просту, міцну та економну конструкцію, а також високу ефективність у використанні. В основному, затискач відповідно до даного винаходу складається із двох основних частин, що утворюють затискні плечі затискача, які є ідентичними одне одному, та зазвичай мають L-подібну форму, а також включає проміжну опору, поворотний елемент та різьбовий натяжний стрижень, що з'єднується з гайкою-баранчиком швидкого кріплення, або як альтернативний варіант, з клином поперечного зміщення. Усі частини, за виключенням різьбового стрижня та поворотних осей, виготовляються методами штампування та відрізання, таким чином забезпечуючи значну економію виробництва. Дві частини, що утворюють плечі затискача, зазвичай мають L-подібну форму; вони з'єднані одна з одною кінцями горизонтальних плечей та здатні обертатись навколо відповідних точок поблизу верхівок L-подібної форми на осях, які проходять через елемент проміжної опори, що має переважно трубчасту форму. Відкриття та закриття плечей L-подібних елементів здійснюється шляхом закручування або викручування гайкибаранчика, з'єднаної з різьбовим стрижнем, або шляхом введення поперечного клину. Частини L-подібної форми мають подвійні плечі, що визначають проміжний простір для утримання проміжної зчленованої опори. З метою кращого розуміння даного винаходу, додаються деякі креслення варіанту втілення даного винаходу, якому надається перевага; причому наведений приклад не має за мету обмеження даного винаходу. Фігура 1 зображує вигляд спереду затискача, змонтованого на двох ділянках профілю відповідних суміжних опалубних щитів, із розрізом зазначених профілів. Фігура 2 - вигляд, подібний до Фігури 1, на якому зображено повний розріз елементів, що формують затискач. Фігури 3 та 4, відповідно, - вигляд з торця та вигляд спереду затискача відповідно до винаходу. Фігура 5 зображує перспективу затискача. 93867 4 Фігура 6 зображує вигляд різьбового стрижня та головки, що утримує поперечну поворотну вісь. Фігури 7, 8 та 9 зображують відповідні деталі другого варіанту затискача із привідним клином. Як видно на кресленнях, затискач відповідно до даного винаходу включає два елементи приблизно L-подібної форми 1 та 2, кожен з яких має пари активних плечей, відповідно 3 та 4, що мають опуклості 5 та 6, які мають вписуватись у пази 7 та 8 ділянок профілю, зазвичай трубчастої форми, що формують рамки відповідних суміжних опалубних щитів 9 та 10, які потрібно з'єднати за допомогою затискача. Конструкція подвійних плечей на кожному елементі L-подібної форми більш наочно зображена на Фігурах 3 та 5. У першому варіанті, обидва елементи 1 та 2 мають відповідні з'єднувальні плечі 11 та 12, зчленовані одне з одним за допомогою поперечної вісі 13, а також зчленовані за допомогою осей 14 та 15 із елементом проміжної опори 16, що має переважно трубчасту конструкцію (дивіться Фігуру 2), та знаходиться в межах простору, визначеного подвійними паралельними плечима елементів Lподібної форми. Обертання елементів 1 та 2 на поперечних осях 14 та 15 дозволяє затискати та послаблювати затискач, у такий спосіб забезпечуючи з'єднання ділянок профілю 9 та 10 опалубних щитів або їх роз'єднання з метою демонтування. Зміщення елементів 1 та 2 затискача здійснюється за допомогою приведення в дію різьбового стрижня 17, на який накручується гайка-баранчик швидкого кріплення 18. Різьбовий стрижень 17 оточує своїм кінцем або головкою 19 поворотну вісь 13, що також зчленована з проміжнім трубчастим елементом 16. Отвори 20 та 21 проміжної опори 16, через які проходять вісі 14 та 15, дещо подовжені для того, щоб дозволити не тільки обертання елементів затискача 1 та 2, але також щоб забезпечити належне вирівнювання точок нахилу опуклостей 5 та 6 щодо зазначених поворотних осей, у такий спосіб уникаючи навантаження зміщення. Подібним чином, отвір проміжної опори 16, до якого кріпиться вісь 13 та який позначений номером 22 на Фігурі 4, також подовжений вертикально з метою забезпечення незначного зміщення та дії стискання стрижня 17. Як видно на Фігурі 6, стрижень 17 має кінцеву головку 19, обладнану отвором для вісі 13, та відповідні бічні розширення переважно Т-подібної форми у поперечному розрізі 23 та 24. За допомогою вищеописаної конструкції затискача відповідно до даного винаходу, в результаті отримано затискач, який виготовляється просто із застосуванням трьох основних елементів, тобто Lподібних подвійних плечей 1 та 2 та внутрішнього трубчастого елементу опори 16, що доповнюються тільки різьбовим стрижнем 17 та гайкоюбаранчиком 18. Поперечні вісі 13, 14 та 15 монтуються заради більшої простоти, забезпечуючи затискач, що вимагає мінімальної кількості частин для своєї роботи, та який не вимагає жодних зварних частин, як це притаманно іншим варіантам 5 затискачів, що використовуються в цей час. Ця остання характеристика, крім спрощення та скорочення вартості виробництва затискача, дозволяє виготовляти затискач із листових металевих елементів, які раніше могли піддаватись попередній антикорозійній обробці, але враховуючи відсутність будь-яких зварювальних робіт, вони більше не потребують спеціальної антикорозійної обробки. Крім того, елементи 1 та 2 є ідентичними та просто переміщуються на своєму шарнірному з'єднанні, що свідчить про відсутність будь-яких функціональних незручностей. З цією метою кінцеві частини плечей 11 та 12 перекриваються, що видно на Фігурі 5, де одне з плечей, наприклад, плече 12, має незначне штампування на кінці 25 таким чином, щоб перекриватись зі співпадаючим кінцем іншого зчленованого плеча 11. 93867 6 У варіанті, зображеному на Фігурах 7-9, елементи L-подібної форми 26 та 27 мають поперечні отвори для відповідних поворотних осей 28 та 29, причому ці отвори не є подовженими. Кінці плечей 30 та 31 просто перетинаються, а їх приведення в дію з метою обертання зазначених плечей 26 та 27, отже, приведення в дію затискача, здійснюється за допомогою поперечного клину 32, що діє своєю нижньою нахиленою поверхнею 33 на верхні краї зазначених плечей 30 та 31, спричиняючи їх вертикальне зміщення, в результаті якого елементи 26 та 27 обертаються відповідно на осях 28 та 29. З метою запобігання випаданню клина 32, він може мати стопор певного типу на своєму кінці 34, обладнаний після введення клина у затискач. 7 93867 8 9 Комп’ютерна верстка Л. Ціхановська 93867 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
