Гідророзподільник фільтрувальної станції з автопромиванням

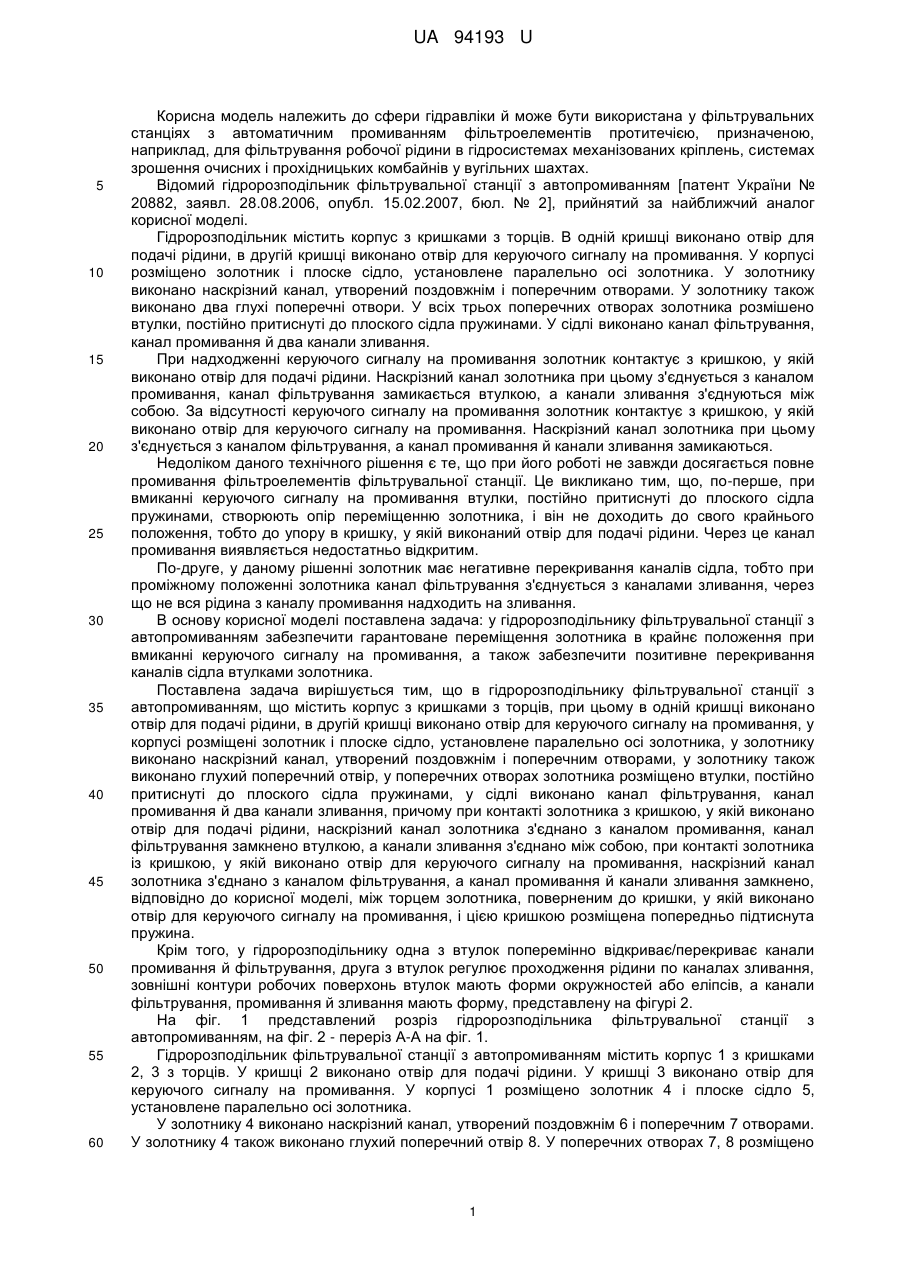

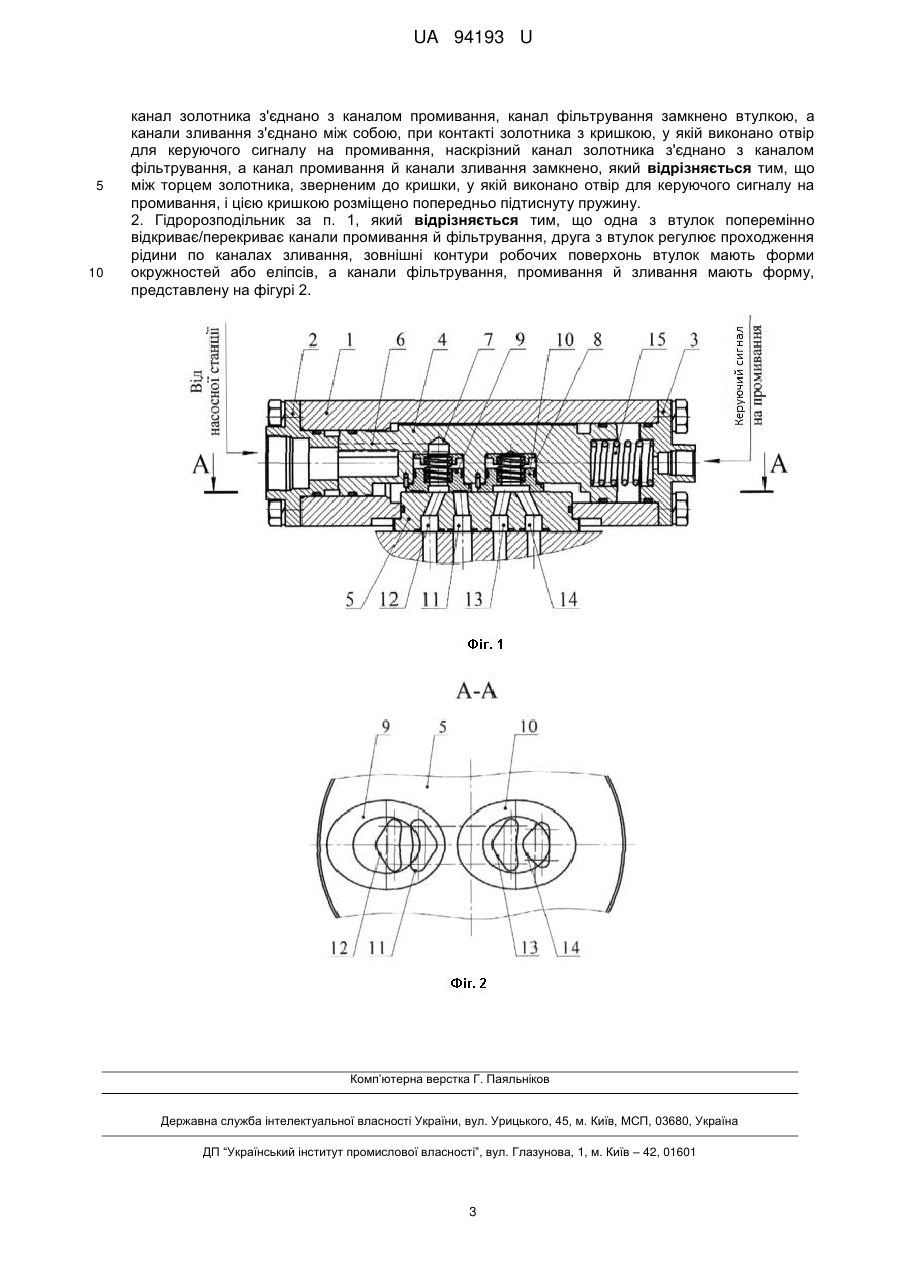

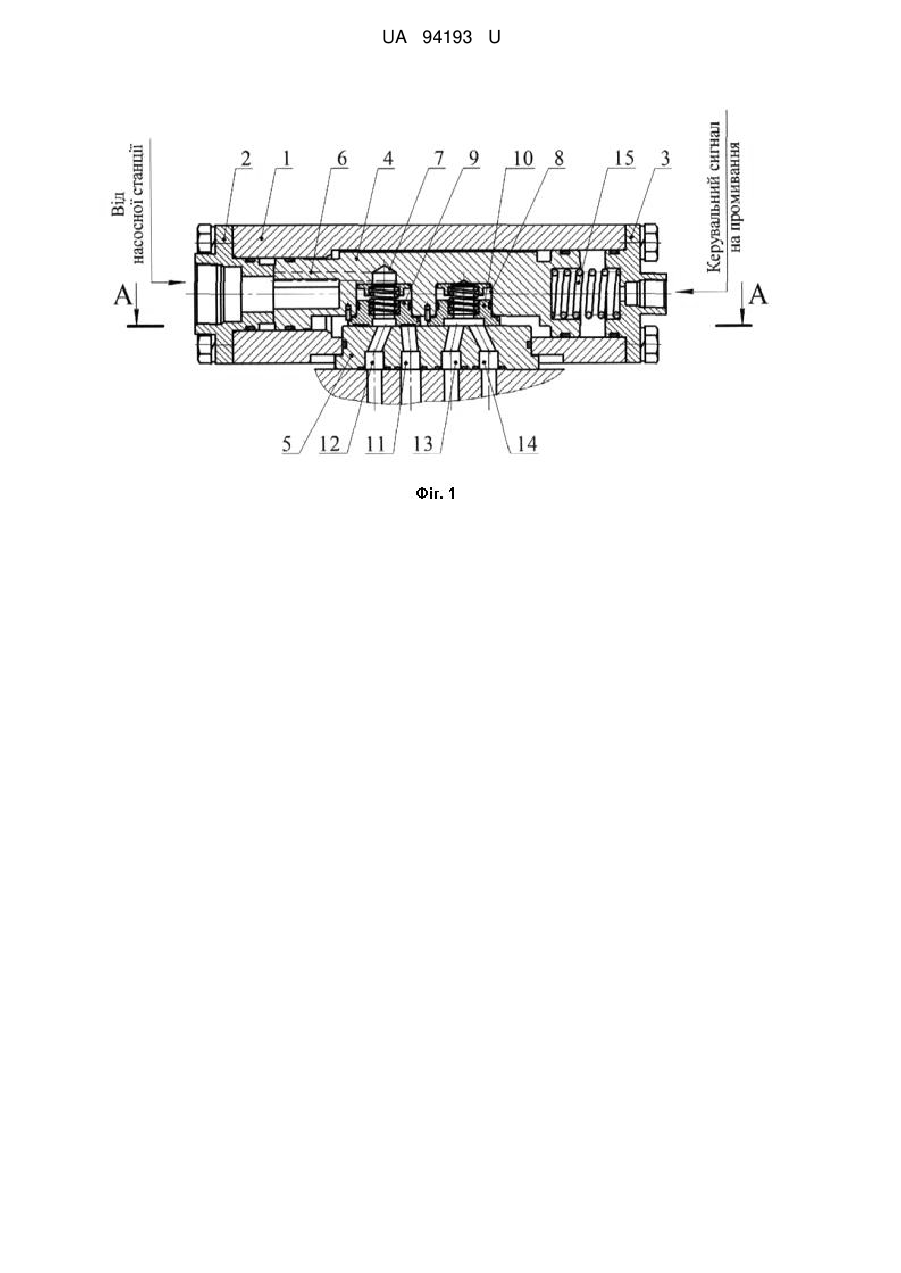

Реферат: Гідророзподільник фільтрувальної станції з автопромиванням містить корпус з кришками з торців, при цьому в одній кришці виконано отвір для подачі рідини, в другій кришці виконано отвір для керуючого сигналу на промивання, у корпусі розміщено золотник і плоске сідло, установлене паралельно осі золотника, у золотнику виконано наскрізний канал, утворений поздовжнім і поперечним отворами, у золотнику також виконано глухий поперечний отвір, у поперечних отворах золотника розміщено втулки, постійно притиснуті до плоского сідла пружинами, у сідлі виконано канал фільтрування, канал промивання й два канали зливання, причому при контакті золотника з кришкою, у якій виконано отвір для подачі рідини, наскрізний канал золотника з'єднано з каналом промивання, канал фільтрування замкнено втулкою, а канали зливання з'єднано між собою, при контакті золотника з кришкою, у якій виконано отвір для керуючого сигналу на промивання, наскрізний канал золотника з'єднано з каналом фільтрування, а канал промивання й канали зливання замкнено, між торцем золотника, зверненим до кришки, у якій виконано отвір для керуючого сигналу на промивання, і цією кришкою розміщено попередньо підтиснуту пружину. UA 94193 U (54) ГІДРОРОЗПОДІЛЬНИК ФІЛЬТРУВАЛЬНОЇ СТАНЦІЇ З АВТОПРОМИВАННЯМ UA 94193 U UA 94193 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сфери гідравліки й може бути використана у фільтрувальних станціях з автоматичним промиванням фільтроелементів протитечією, призначеною, наприклад, для фільтрування робочої рідини в гідросистемах механізованих кріплень, системах зрошення очисних і прохідницьких комбайнів у вугільних шахтах. Відомий гідророзподільник фільтрувальної станції з автопромиванням [патент України № 20882, заявл. 28.08.2006, опубл. 15.02.2007, бюл. № 2], прийнятий за найближчий аналог корисної моделі. Гідророзподільник містить корпус з кришками з торців. В одній кришці виконано отвір для подачі рідини, в другій кришці виконано отвір для керуючого сигналу на промивання. У корпусі розміщено золотник і плоске сідло, установлене паралельно осі золотника. У золотнику виконано наскрізний канал, утворений поздовжнім і поперечним отворами. У золотнику також виконано два глухі поперечні отвори. У всіх трьох поперечних отворах золотника розмішено втулки, постійно притиснуті до плоского сідла пружинами. У сідлі виконано канал фільтрування, канал промивання й два канали зливання. При надходженні керуючого сигналу на промивання золотник контактує з кришкою, у якій виконано отвір для подачі рідини. Наскрізний канал золотника при цьому з'єднується з каналом промивання, канал фільтрування замикається втулкою, а канали зливання з'єднуються між собою. За відсутності керуючого сигналу на промивання золотник контактує з кришкою, у якій виконано отвір для керуючого сигналу на промивання. Наскрізний канал золотника при цьому з'єднується з каналом фільтрування, а канал промивання й канали зливання замикаються. Недоліком даного технічного рішення є те, що при його роботі не завжди досягається повне промивання фільтроелементів фільтрувальної станції. Це викликано тим, що, по-перше, при вмиканні керуючого сигналу на промивання втулки, постійно притиснуті до плоского сідла пружинами, створюють опір переміщенню золотника, і він не доходить до свого крайнього положення, тобто до упору в кришку, у якій виконаний отвір для подачі рідини. Через це канал промивання виявляється недостатньо відкритим. По-друге, у даному рішенні золотник має негативне перекривання каналів сідла, тобто при проміжному положенні золотника канал фільтрування з'єднується з каналами зливання, через що не вся рідина з каналу промивання надходить на зливання. В основу корисної моделі поставлена задача: у гідророзподільнику фільтрувальної станції з автопромиванням забезпечити гарантоване переміщення золотника в крайнє положення при вмиканні керуючого сигналу на промивання, а також забезпечити позитивне перекривання каналів сідла втулками золотника. Поставлена задача вирішується тим, що в гідророзподільнику фільтрувальної станції з автопромиванням, що містить корпус з кришками з торців, при цьому в одній кришці виконано отвір для подачі рідини, в другій кришці виконано отвір для керуючого сигналу на промивання, у корпусі розміщені золотник і плоске сідло, установлене паралельно осі золотника, у золотнику виконано наскрізний канал, утворений поздовжнім і поперечним отворами, у золотнику також виконано глухий поперечний отвір, у поперечних отворах золотника розміщено втулки, постійно притиснуті до плоского сідла пружинами, у сідлі виконано канал фільтрування, канал промивання й два канали зливання, причому при контакті золотника з кришкою, у якій виконано отвір для подачі рідини, наскрізний канал золотника з'єднано з каналом промивання, канал фільтрування замкнено втулкою, а канали зливання з'єднано між собою, при контакті золотника із кришкою, у якій виконано отвір для керуючого сигналу на промивання, наскрізний канал золотника з'єднано з каналом фільтрування, а канал промивання й канали зливання замкнено, відповідно до корисної моделі, між торцем золотника, поверненим до кришки, у якій виконано отвір для керуючого сигналу на промивання, і цією кришкою розміщена попередньо підтиснута пружина. Крім того, у гідророзподільнику одна з втулок поперемінно відкриває/перекриває канали промивання й фільтрування, друга з втулок регулює проходження рідини по каналах зливання, зовнішні контури робочих поверхонь втулок мають форми окружностей або еліпсів, а канали фільтрування, промивання й зливання мають форму, представлену на фігурі 2. На фіг. 1 представлений розріз гідророзподільника фільтрувальної станції з автопромиванням, на фіг. 2 - переріз А-А на фіг. 1. Гідророзподільник фільтрувальної станції з автопромиванням містить корпус 1 з кришками 2, 3 з торців. У кришці 2 виконано отвір для подачі рідини. У кришці 3 виконано отвір для керуючого сигналу на промивання. У корпусі 1 розміщено золотник 4 і плоске сідло 5, установлене паралельно осі золотника. У золотнику 4 виконано наскрізний канал, утворений поздовжнім 6 і поперечним 7 отворами. У золотнику 4 також виконано глухий поперечний отвір 8. У поперечних отворах 7, 8 розміщено 1 UA 94193 U 5 10 15 20 25 30 35 40 45 втулки 9, 10, постійно притиснуті до плоского сідла 5 пружинами. У сідлі 5 виконано канал фільтрування 11, канал промивання 12 і два канали зливання 13, 14. При контакті золотника 4 з кришкою 2 наскрізний канал золотника з'єднано з каналом промивання 12, канал фільтрування 11 замкнено втулкою 9, а канали зливання 13, 14 з'єднано між собою. При контакті золотника 4 із кришкою 3 наскрізний канал золотника з'єднано з каналом фільтрування 11, а канал промивання 12 і канали зливання 13, 14 замкнено. Між торцем золотника 4, зверненим до кришки 3, і кришкою 3 розміщено попередньо підтиснуту пружину 15. Втулка 9 поперемінно відкриває/перекриває канали промивання й фільтрування 12, 11, втулка 10 регулює проходження рідини по каналах зливання 13, 14. Зовнішні контури робочих поверхонь втулок 9, 10 мають форми окружностей або еліпсів (фіг. 2). Канали фільтрування, промивання й зливання 11, 12, 13, 14 мають форму, представлену на фігурі 2. Досягнення технічного результату здійснюється таким чином. Робота фільтрувальної станції завжди починається з короткочасного проминання її фільтроелементів. При вмиканні станції золотник 4 знаходиться в позиції промивання, тобто контактує з кришкою 2. При цьому наскрізний канал золотника з'єднано з каналом проминання 12, канал фільтрування 11 замкнено втулкою 9, а канали зливання 13, 14 з'єднано між собою. Робоча рідина від насосної станції через отвір у кришці 2, наскрізний канал у золотнику 4, канал промивання 12 надходить на промивання фільтроелементів фільтрувальної станції, після чого проходить по каналах зливання 13, 14 і скидається на ґрунт. Далі під дією тиску робочої рідини золотник 4 перемикається в позицію фільтрування, тобто переміщується вправо до упору в кришку 3, стискаючи пружину 15. При цьому канали промивання й зливання 12, 13, 14 перекриваються втулками 9, 10, а канал фільтрування 11 відкривається. Робоча рідина через канал фільтрування 11 надходить на фільтроелементи фільтрувальної станції й далі до споживача. У міру фільтрування рідини фільтроелементи станції забруднюються, її командний пристрій подає керуючий сигнал на промивання, у результаті чого робоча рідина проходить через отвір у кришці 3 і перемикає золотник 4 у позицію промивання. При цьому пружина 15 за рахунок попереднього стискання створює додаткове робоче зусилля для переміщення золотника 4, у результаті чого долається опір втулок 9, 10, постійно притиснутих до плоского сідла 5 пружинами, і золотник 4 переміщується до упору в кришку 2. Завдяки цьому канал промивання 12 виявляється повністю відкритим, що сприяє повному промиванню фільтроелементів фільтрувальної станції. Промивання фільтроелементів відбувається аналогічно описаному вище. У процесі промивання тиск робочої рідини від керуючого сигналу падає, і золотник 4 перемикається в позицію фільтрування. При цьому рідина виходить через отвір у кришці 3 з гідророзподільника й скидається на ґрунт. Виконання втулок 9, 10 таким чином, що одна з них поперемінно відкриває/перекриває канали промивання 12 і фільтрування 11, а друга - регулює проходження рідини по каналах зливання 13, 14, і виконання каналів фільтрування 11, промивання 12 і зливання 13, 14, що мають форму, представлену на фігурі 2, забезпечує оптимальні умови для унеможливлення з'єднання каналу фільтрування з каналами зливання при проміжному положенні золотника 4 у разі збереження необхідного прохідного перерізу каналів. Таким чином, виключається негативне перекривання каналів сідла 5. Описана конфігурація втулок і каналів отримана шляхом комп'ютерного моделювання процесу роботи гідророзподільника. Зовнішні контури робочих поверхонь втулок 9, 10 можуть мати форми окружностей, однак виконання їх у формі еліпсів дозволить зменшити площу контакту втулок 9, 10 з поверхнею сідла 5, у результаті чого зменшиться опір переміщенню золотника 4. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Гідророзподільник фільтрувальної станції з автопромиванням, що містить корпус з кришками з торців, при цьому в одній кришці виконано отвір для подачі рідини, в другій кришці виконано отвір для керуючого сигналу на промивання, у корпусі розміщено золотник і плоске сідло, установлене паралельно осі золотника, у золотнику виконано наскрізний канал, утворений поздовжнім і поперечним отворами, у золотнику також виконано глухий поперечний отвір, у поперечних отворах золотника розміщено втулки, постійно притиснуті до плоского сідла пружинами, у сідлі виконано канал фільтрування, канал промивання й два канали зливання, причому при контакті золотника з кришкою, у якій виконано отвір для подачі рідини, наскрізний 2 UA 94193 U 5 10 канал золотника з'єднано з каналом промивання, канал фільтрування замкнено втулкою, а канали зливання з'єднано між собою, при контакті золотника з кришкою, у якій виконано отвір для керуючого сигналу на промивання, наскрізний канал золотника з'єднано з каналом фільтрування, а канал промивання й канали зливання замкнено, який відрізняється тим, що між торцем золотника, зверненим до кришки, у якій виконано отвір для керуючого сигналу на промивання, і цією кришкою розміщено попередньо підтиснуту пружину. 2. Гідророзподільник за п. 1, який відрізняється тим, що одна з втулок поперемінно відкриває/перекриває канали промивання й фільтрування, друга з втулок регулює проходження рідини по каналах зливання, зовнішні контури робочих поверхонь втулок мають форми окружностей або еліпсів, а канали фільтрування, промивання й зливання мають форму, представлену на фігурі 2. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
