Спосіб формування сигналу синхронізації
Номер патенту: 94333
Опубліковано: 10.11.2014
Формула / Реферат

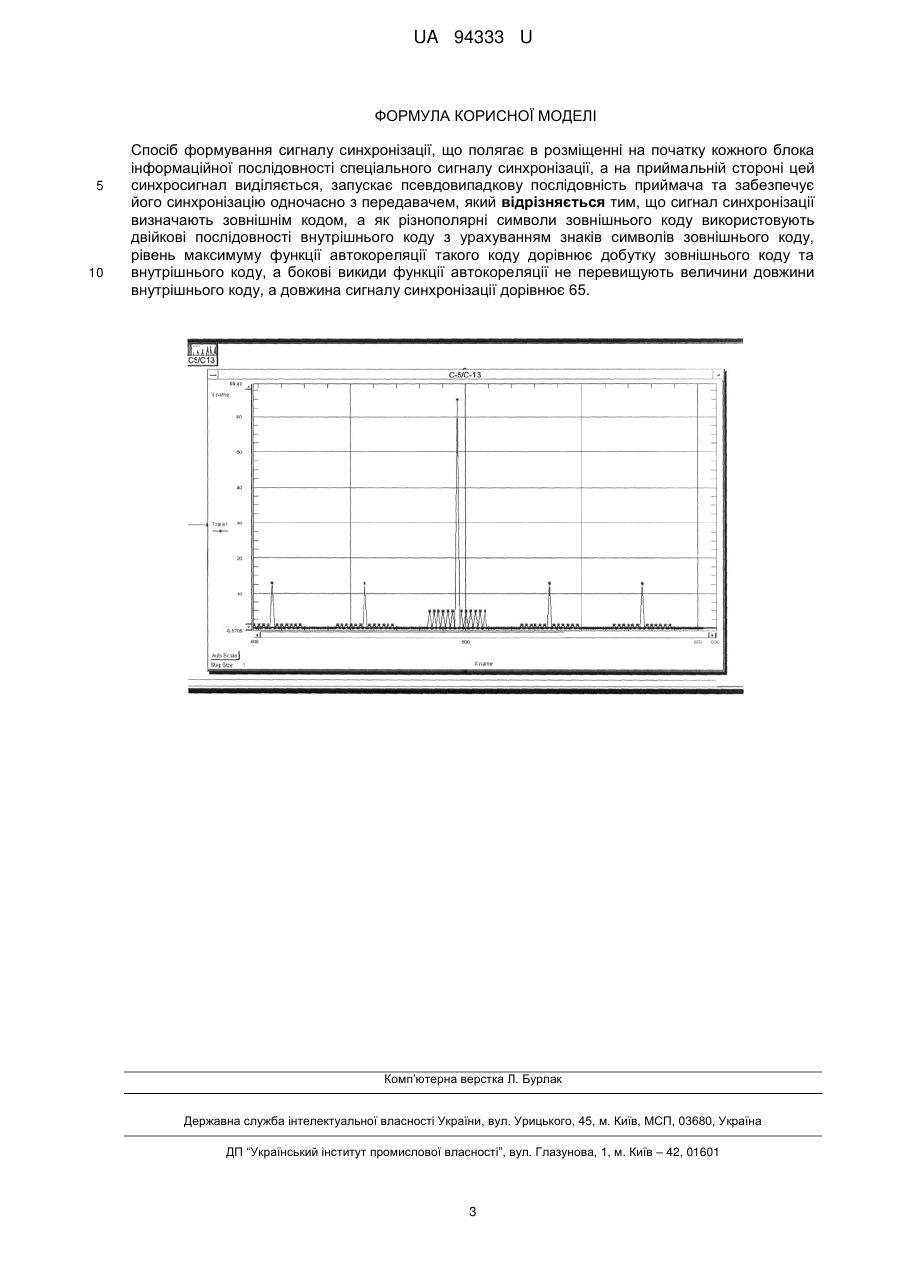

Спосіб формування сигналу синхронізації, що полягає в розміщенні на початку кожного блока інформаційної послідовності спеціального сигналу синхронізації, а на приймальній стороні цей синхросигнал виділяється, запускає псевдовипадкову послідовність приймача та забезпечує його синхронізацію одночасно з передавачем, який відрізняється тим, що сигнал синхронізації визначають зовнішнім кодом, а як різнополярні символи зовнішнього коду використовують двійкові послідовності внутрішнього коду з урахуванням знаків символів зовнішнього коду, рівень максимуму функції автокореляції такого коду дорівнює добутку зовнішнього коду та внутрішнього коду, а бокові викиди функції автокореляції не перевищують величини довжини внутрішнього коду, а довжина сигналу синхронізації дорівнює 65.
Текст

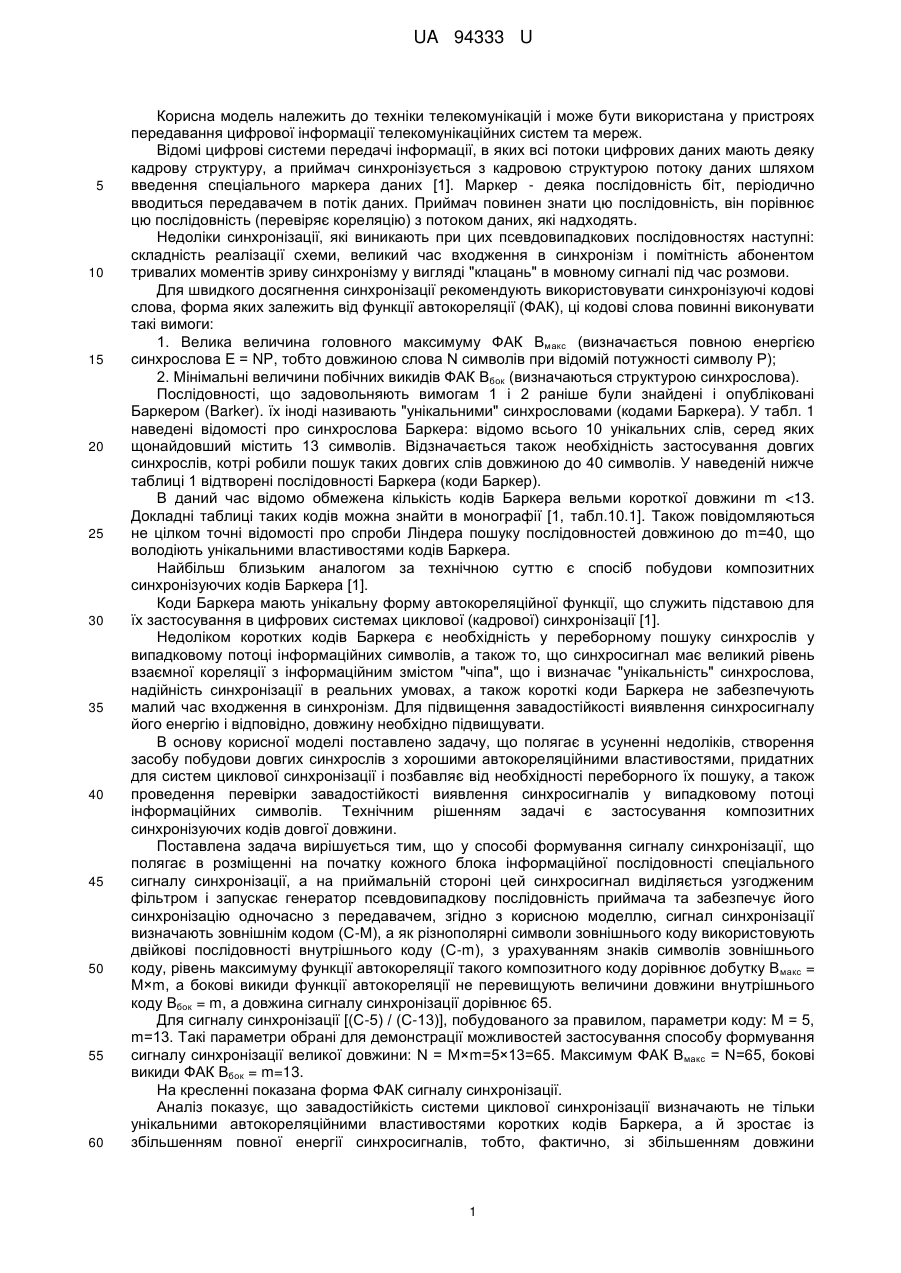

Реферат: UA 94333 U UA 94333 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки телекомунікацій і може бути використана у пристроях передавання цифрової інформації телекомунікаційних систем та мереж. Відомі цифрові системи передачі інформації, в яких всі потоки цифрових даних мають деяку кадрову структуру, а приймач синхронізується з кадровою структурою потоку даних шляхом введення спеціального маркера даних [1]. Маркер - деяка послідовність біт, періодично вводиться передавачем в потік даних. Приймач повинен знати цю послідовність, він порівнює цю послідовність (перевіряє кореляцію) з потоком даних, які надходять. Недоліки синхронізації, які виникають при цих псевдовипадкових послідовностях наступні: складність реалізації схеми, великий час входження в синхронізм і помітність абонентом тривалих моментів зриву синхронізму у вигляді "клацань" в мовному сигналі під час розмови. Для швидкого досягнення синхронізації рекомендують використовувати синхронізуючі кодові слова, форма яких залежить від функції автокореляції (ФАК), ці кодові слова повинні виконувати такі вимоги: 1. Велика величина головного максимуму ФАК Вмакс (визначається повною енергією синхрослова Е = NP, тобто довжиною слова N символів при відомій потужності символу Р); 2. Мінімальні величини побічних викидів ФАК Вбок (визначаються структурою синхрослова). Послідовності, що задовольняють вимогам 1 і 2 раніше були знайдені і опубліковані Баркером (Barker). їх іноді називають "унікальними" синхрословами (кодами Баркера). У табл. 1 наведені відомості про синхрослова Баркера: відомо всього 10 унікальних слів, серед яких щонайдовший містить 13 символів. Відзначається також необхідність застосування довгих синхрослів, котрі робили пошук таких довгих слів довжиною до 40 символів. У наведеній нижче таблиці 1 відтворені послідовності Баркера (коди Баркер). В даний час відомо обмежена кількість кодів Баркера вельми короткої довжини m
ДивитисяДодаткова інформація
Автори англійськоюTotmina Yulia Mykolaivna
Автори російськоюТотмина Юлия Николаевна
МПК / Мітки
МПК: H04L 7/00, H04W 56/00
Мітки: сигналу, синхронізації, формування, спосіб
