Привід рукавичного автомата

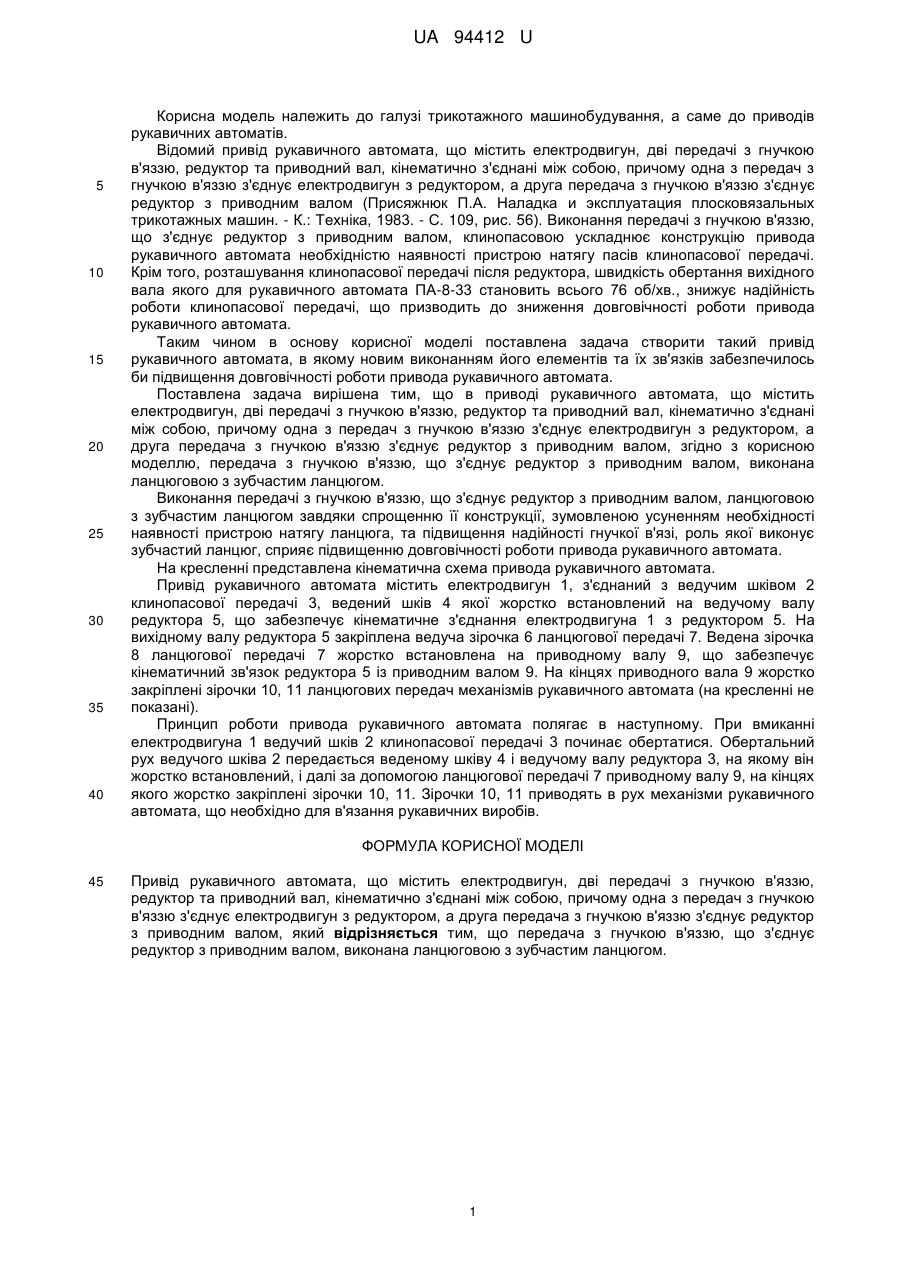

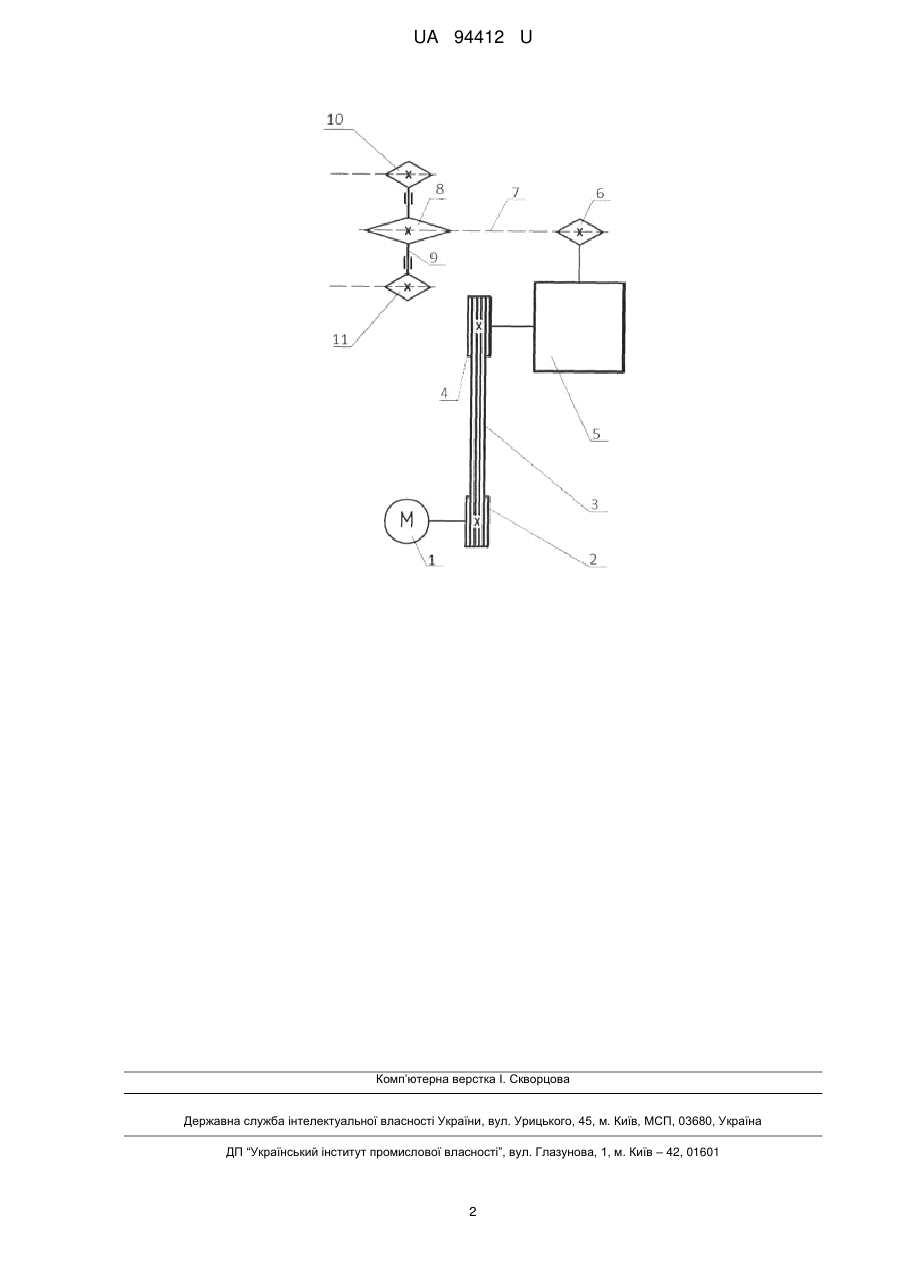

Реферат: UA 94412 U UA 94412 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів рукавичних автоматів. Відомий привід рукавичного автомата, що містить електродвигун, дві передачі з гнучкою в'яззю, редуктор та приводний вал, кінематично з'єднані між собою, причому одна з передач з гнучкою в'яззю з'єднує електродвигун з редуктором, а друга передача з гнучкою в'яззю з'єднує редуктор з приводним валом (Присяжнюк П.А. Наладка и эксплуатация плосковязальных трикотажных машин. - К.: Техніка, 1983. - С. 109, рис. 56). Виконання передачі з гнучкою в'яззю, що з'єднує редуктор з приводним валом, клинопасовою ускладнює конструкцію привода рукавичного автомата необхідністю наявності пристрою натягу пасів клинопасової передачі. Крім того, розташування клинопасової передачі після редуктора, швидкість обертання вихідного вала якого для рукавичного автомата ПА-8-33 становить всього 76 об/хв., знижує надійність роботи клинопасової передачі, що призводить до зниження довговічності роботи привода рукавичного автомата. Таким чином в основу корисної моделі поставлена задача створити такий привід рукавичного автомата, в якому новим виконанням його елементів та їх зв'язків забезпечилось би підвищення довговічності роботи привода рукавичного автомата. Поставлена задача вирішена тим, що в приводі рукавичного автомата, що містить електродвигун, дві передачі з гнучкою в'яззю, редуктор та приводний вал, кінематично з'єднані між собою, причому одна з передач з гнучкою в'яззю з'єднує електродвигун з редуктором, а друга передача з гнучкою в'яззю з'єднує редуктор з приводним валом, згідно з корисною моделлю, передача з гнучкою в'яззю, що з'єднує редуктор з приводним валом, виконана ланцюговою з зубчастим ланцюгом. Виконання передачі з гнучкою в'яззю, що з'єднує редуктор з приводним валом, ланцюговою з зубчастим ланцюгом завдяки спрощенню її конструкції, зумовленою усуненням необхідності наявності пристрою натягу ланцюга, та підвищення надійності гнучкої в'язі, роль якої виконує зубчастий ланцюг, сприяє підвищенню довговічності роботи привода рукавичного автомата. На кресленні представлена кінематична схема привода рукавичного автомата. Привід рукавичного автомата містить електродвигун 1, з'єднаний з ведучим шківом 2 клинопасової передачі 3, ведений шків 4 якої жорстко встановлений на ведучому валу редуктора 5, що забезпечує кінематичне з'єднання електродвигуна 1 з редуктором 5. На вихідному валу редуктора 5 закріплена ведуча зірочка 6 ланцюгової передачі 7. Ведена зірочка 8 ланцюгової передачі 7 жорстко встановлена на приводному валу 9, що забезпечує кінематичний зв'язок редуктора 5 із приводним валом 9. На кінцях приводного вала 9 жорстко закріплені зірочки 10, 11 ланцюгових передач механізмів рукавичного автомата (на кресленні не показані). Принцип роботи привода рукавичного автомата полягає в наступному. При вмиканні електродвигуна 1 ведучий шків 2 клинопасової передачі 3 починає обертатися. Обертальний рух ведучого шківа 2 передається веденому шківу 4 і ведучому валу редуктора 3, на якому він жорстко встановлений, і далі за допомогою ланцюгової передачі 7 приводному валу 9, на кінцях якого жорстко закріплені зірочки 10, 11. Зірочки 10, 11 приводять в рух механізми рукавичного автомата, що необхідно для в'язання рукавичних виробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Привід рукавичного автомата, що містить електродвигун, дві передачі з гнучкою в'яззю, редуктор та приводний вал, кінематично з'єднані між собою, причому одна з передач з гнучкою в'яззю з'єднує електродвигун з редуктором, а друга передача з гнучкою в'яззю з'єднує редуктор з приводним валом, який відрізняється тим, що передача з гнучкою в'яззю, що з'єднує редуктор з приводним валом, виконана ланцюговою з зубчастим ланцюгом. 1 UA 94412 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
