Посівний комплекс

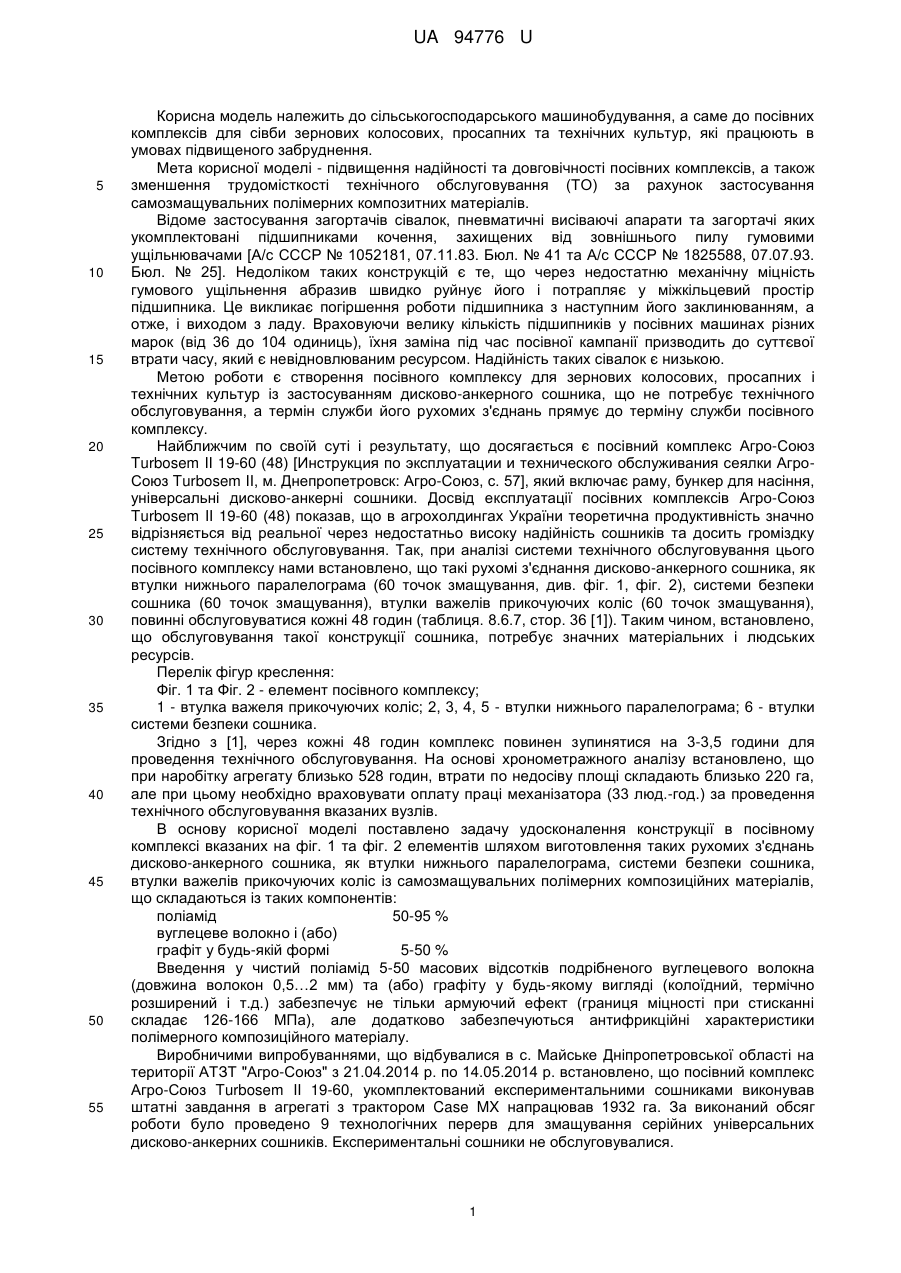

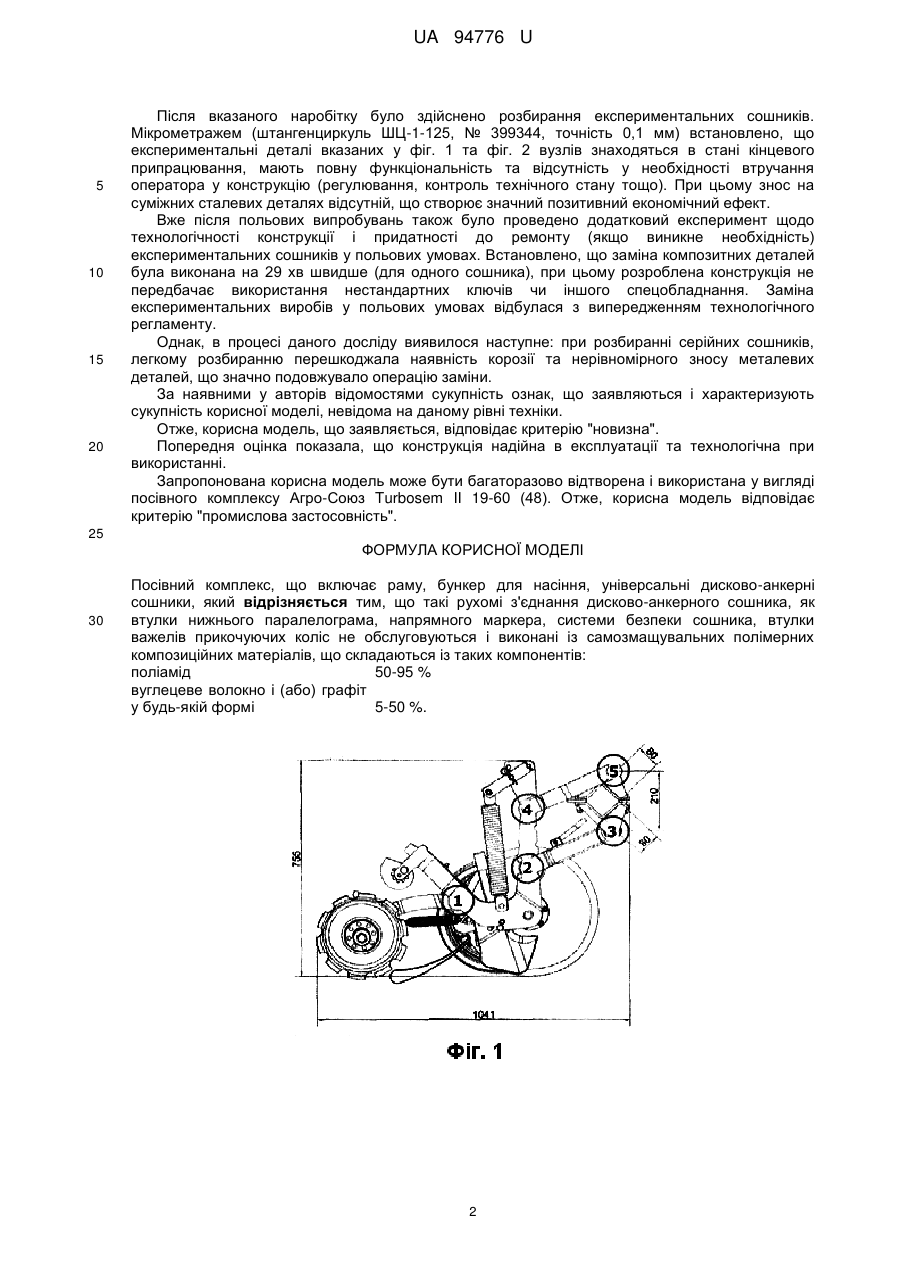

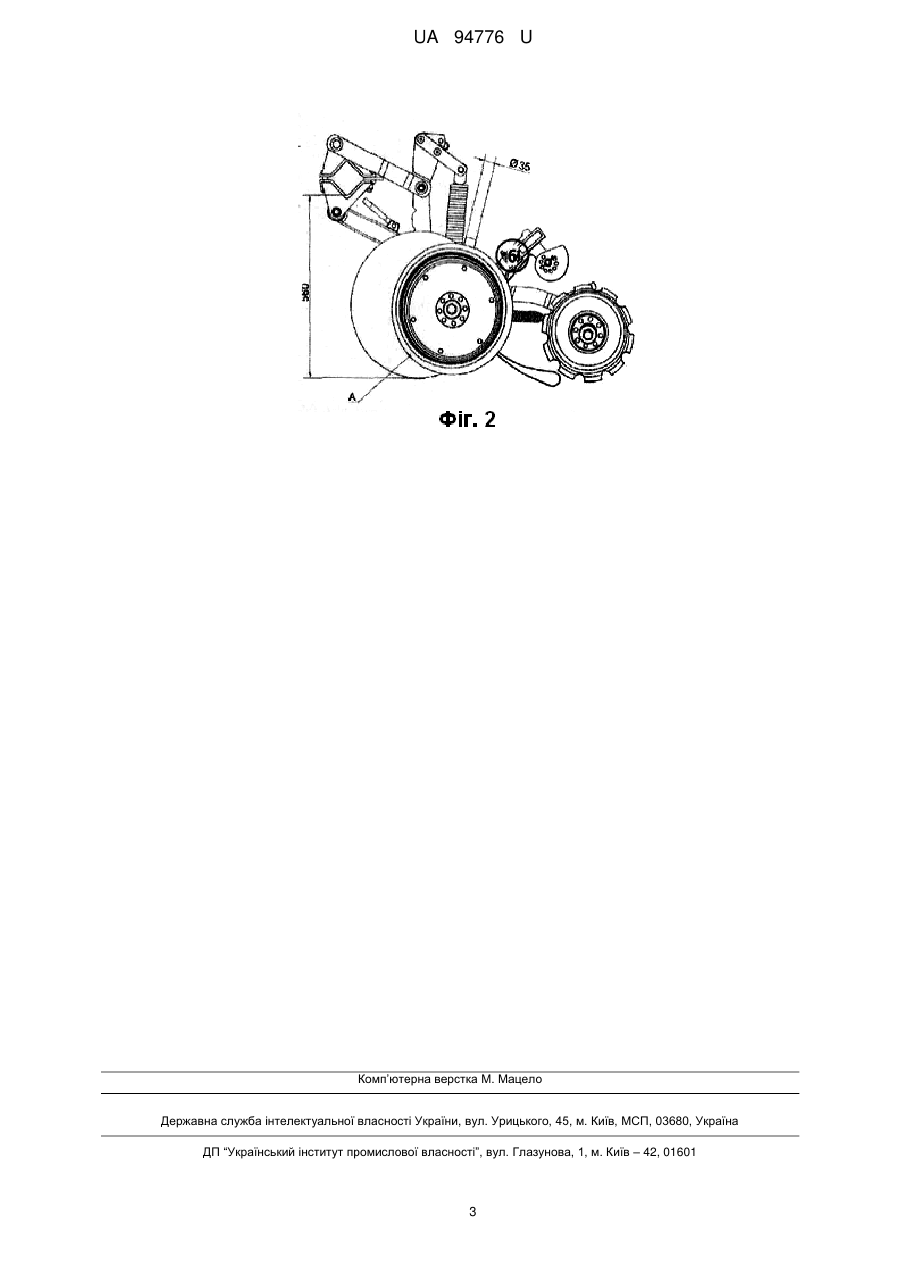

Реферат: Посівний комплекс включає раму, бункер для насіння, універсальні дисково-анкерні сошники. Крім цього, такі рухомі з'єднання дисково-анкерного сошника, як втулки нижнього паралелограма, напрямного маркера, системи безпеки сошника, втулки важелів прикочуючих коліс не обслуговуються і виконані із самозмащувальних полімерних композиційних матеріалів, що складаються із таких компонентів: поліамід 50-95 % вуглецеве волокно і (або) графіт у будь-якій формі 5-50 % UA 94776 U (12) UA 94776 U UA 94776 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до посівних комплексів для сівби зернових колосових, просапних та технічних культур, які працюють в умовах підвищеного забруднення. Мета корисної моделі - підвищення надійності та довговічності посівних комплексів, а також зменшення трудомісткості технічного обслуговування (ТО) за рахунок застосування самозмащувальних полімерних композитних матеріалів. Відоме застосування загортачів сівалок, пневматичні висіваючі апарати та загортачі яких укомплектовані підшипниками кочення, захищених від зовнішнього пилу гумовими ущільнювачами [А/с СССР № 1052181, 07.11.83. Бюл. № 41 та А/с СССР № 1825588, 07.07.93. Бюл. № 25]. Недоліком таких конструкцій є те, що через недостатню механічну міцність гумового ущільнення абразив швидко руйнує його і потрапляє у міжкільцевий простір підшипника. Це викликає погіршення роботи підшипника з наступним його заклинюванням, а отже, і виходом з ладу. Враховуючи велику кількість підшипників у посівних машинах різних марок (від 36 до 104 одиниць), їхня заміна під час посівної кампанії призводить до суттєвої втрати часу, який є невідновлюваним ресурсом. Надійність таких сівалок є низькою. Метою роботи є створення посівного комплексу для зернових колосових, просапних і технічних культур із застосуванням дисково-анкерного сошника, що не потребує технічного обслуговування, а термін служби його рухомих з'єднань прямує до терміну служби посівного комплексу. Найближчим по своїй суті і результату, що досягається є посівний комплекс Агро-Союз Turbosem II 19-60 (48) [Инструкция по эксплуатации и технического обслуживания сеялки АгроСоюз Turbosem II, м. Днепропетровск: Агро-Союз, с. 57], який включає раму, бункер для насіння, універсальні дисково-анкерні сошники. Досвід експлуатації посівних комплексів Агро-Союз Turbosem II 19-60 (48) показав, що в агрохолдингах України теоретична продуктивність значно відрізняється від реальної через недостатньо високу надійність сошників та досить громіздку систему технічного обслуговування. Так, при аналізі системи технічного обслуговування цього посівного комплексу нами встановлено, що такі рухомі з'єднання дисково-анкерного сошника, як втулки нижнього паралелограма (60 точок змащування, див. фіг. 1, фіг. 2), системи безпеки сошника (60 точок змащування), втулки важелів прикочуючих коліс (60 точок змащування), повинні обслуговуватися кожні 48 годин (таблиця. 8.6.7, стор. 36 [1]). Таким чином, встановлено, що обслуговування такої конструкції сошника, потребує значних матеріальних і людських ресурсів. Перелік фігур креслення: Фіг. 1 та Фіг. 2 - елемент посівного комплексу; 1 - втулка важеля прикочуючих коліс; 2, 3, 4, 5 - втулки нижнього паралелограма; 6 - втулки системи безпеки сошника. Згідно з [1], через кожні 48 годин комплекс повинен зупинятися на 3-3,5 години для проведення технічного обслуговування. На основі хронометражного аналізу встановлено, що при наробітку агрегату близько 528 годин, втрати по недосіву площі складають близько 220 га, але при цьому необхідно враховувати оплату праці механізатора (33 люд.-год.) за проведення технічного обслуговування вказаних вузлів. В основу корисної моделі поставлено задачу удосконалення конструкції в посівному комплексі вказаних на фіг. 1 та фіг. 2 елементів шляхом виготовлення таких рухомих з'єднань дисково-анкерного сошника, як втулки нижнього паралелограма, системи безпеки сошника, втулки важелів прикочуючих коліс із самозмащувальних полімерних композиційних матеріалів, що складаються із таких компонентів: поліамід 50-95 % вуглецеве волокно і (або) графіт у будь-якій формі 5-50 % Введення у чистий поліамід 5-50 масових відсотків подрібненого вуглецевого волокна (довжина волокон 0,5…2 мм) та (або) графіту у будь-якому вигляді (колоїдний, термічно розширений і т.д.) забезпечує не тільки армуючий ефект (границя міцності при стисканні складає 126-166 МПа), але додатково забезпечуються антифрикційні характеристики полімерного композиційного матеріалу. Виробничими випробуваннями, що відбувалися в с. Майське Дніпропетровської області на території АТЗТ "Агро-Союз" з 21.04.2014 р. по 14.05.2014 р. встановлено, що посівний комплекс Агро-Союз Turbosem II 19-60, укомплектований експериментальними сошниками виконував штатні завдання в агрегаті з трактором Case MX напрацював 1932 га. За виконаний обсяг роботи було проведено 9 технологічних перерв для змащування серійних універсальних дисково-анкерних сошників. Експериментальні сошники не обслуговувалися. 1 UA 94776 U 5 10 15 20 Після вказаного наробітку було здійснено розбирання експериментальних сошників. Мікрометражем (штангенциркуль ШЦ-1-125, № 399344, точність 0,1 мм) встановлено, що експериментальні деталі вказаних у фіг. 1 та фіг. 2 вузлів знаходяться в стані кінцевого припрацювання, мають повну функціональність та відсутність у необхідності втручання оператора у конструкцію (регулювання, контроль технічного стану тощо). При цьому знос на суміжних сталевих деталях відсутній, що створює значний позитивний економічний ефект. Вже після польових випробувань також було проведено додатковий експеримент щодо технологічності конструкції і придатності до ремонту (якщо виникне необхідність) експериментальних сошників у польових умовах. Встановлено, що заміна композитних деталей була виконана на 29 хв швидше (для одного сошника), при цьому розроблена конструкція не передбачає використання нестандартних ключів чи іншого спецобладнання. Заміна експериментальних виробів у польових умовах відбулася з випередженням технологічного регламенту. Однак, в процесі даного досліду виявилося наступне: при розбиранні серійних сошників, легкому розбиранню перешкоджала наявність корозії та нерівномірного зносу металевих деталей, що значно подовжувало операцію заміни. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сукупність корисної моделі, невідома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді посівного комплексу Агро-Союз Turbosem II 19-60 (48). Отже, корисна модель відповідає критерію "промислова застосовність". 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Посівний комплекс, що включає раму, бункер для насіння, універсальні дисково-анкерні сошники, який відрізняється тим, що такі рухомі з'єднання дисково-анкерного сошника, як втулки нижнього паралелограма, напрямного маркера, системи безпеки сошника, втулки важелів прикочуючих коліс не обслуговуються і виконані із самозмащувальних полімерних композиційних матеріалів, що складаються із таких компонентів: поліамід 50-95 % вуглецеве волокно і (або) графіт у будь-якій формі 5-50 %. 2 UA 94776 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
