Пристрій для подачі твердого палива до установок для спалювання

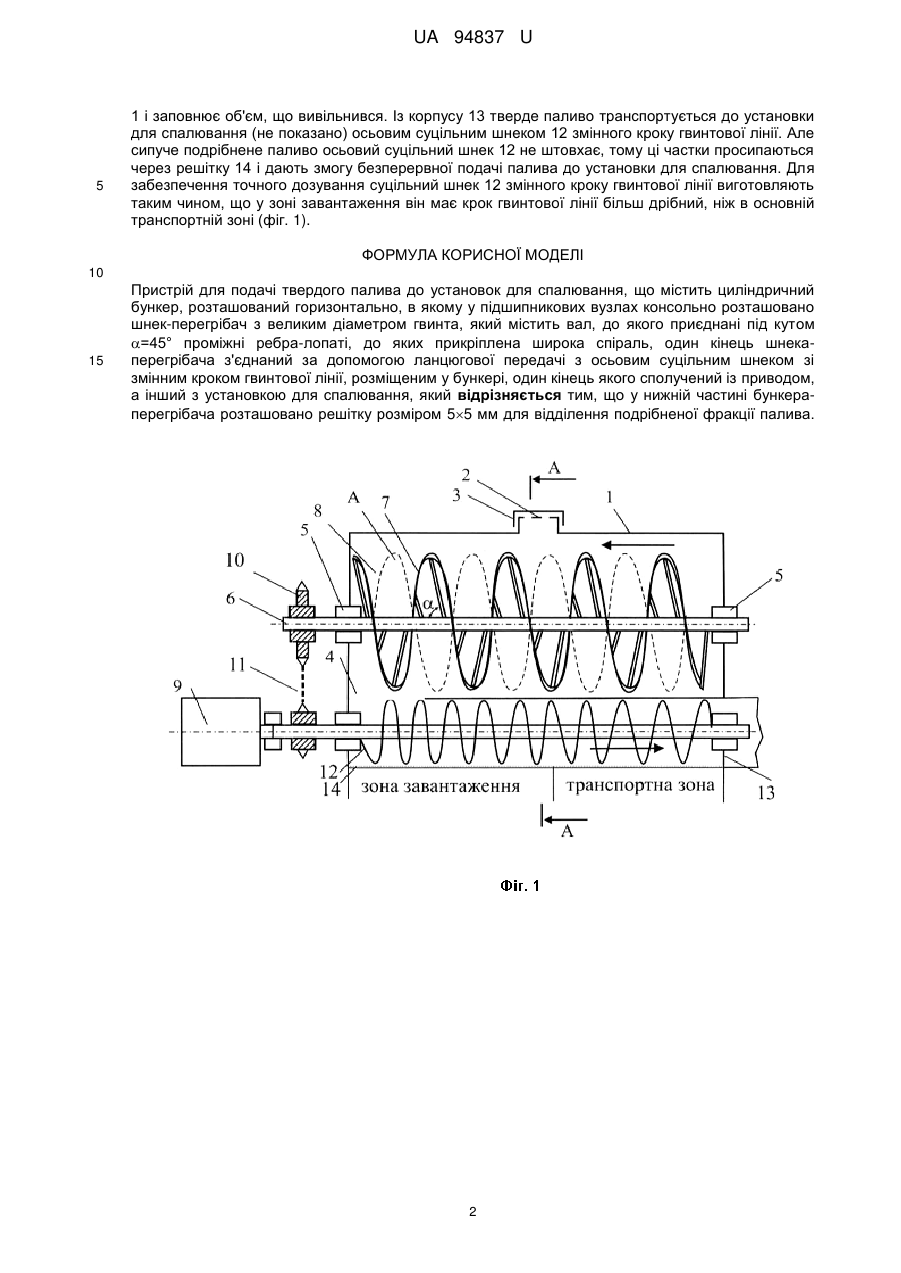

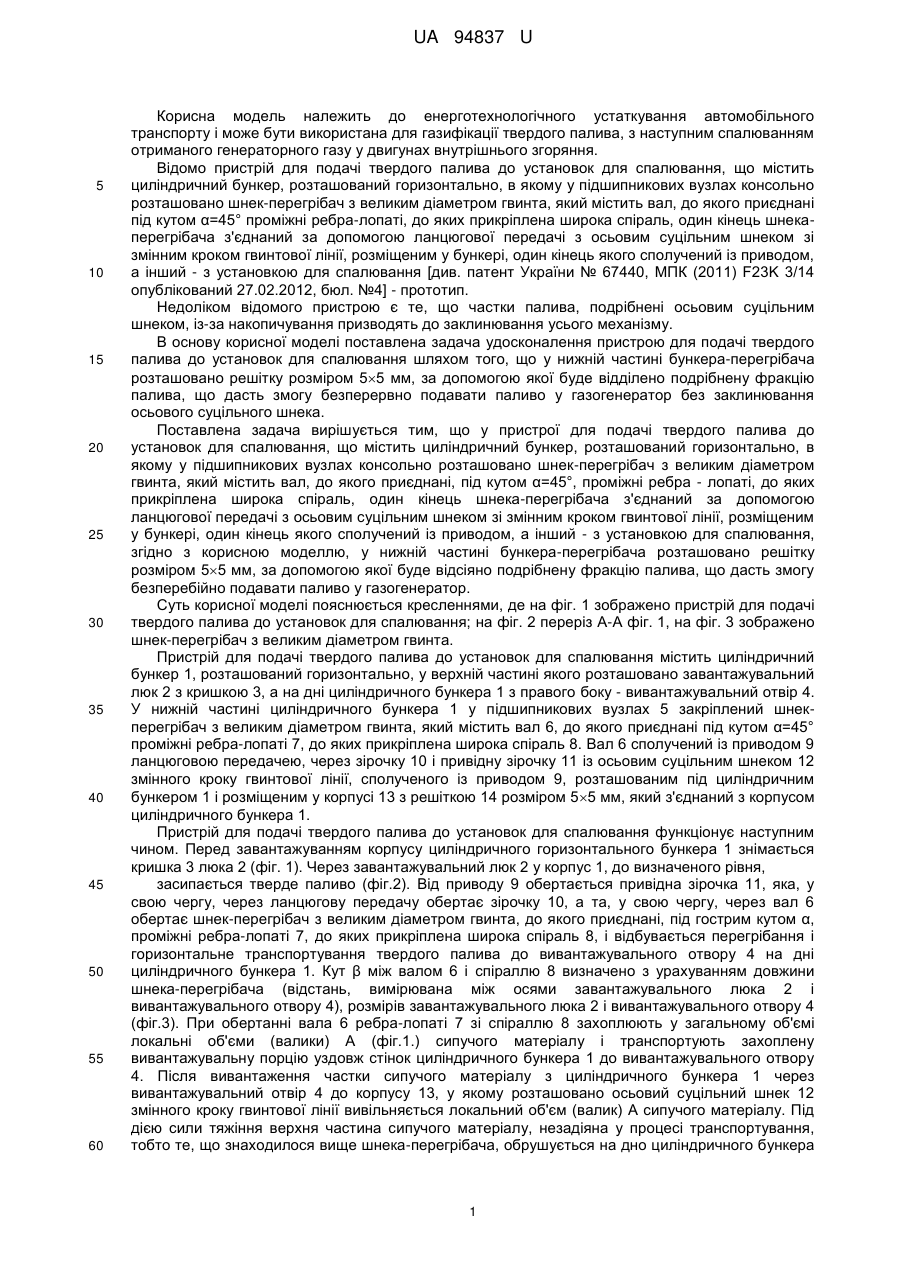

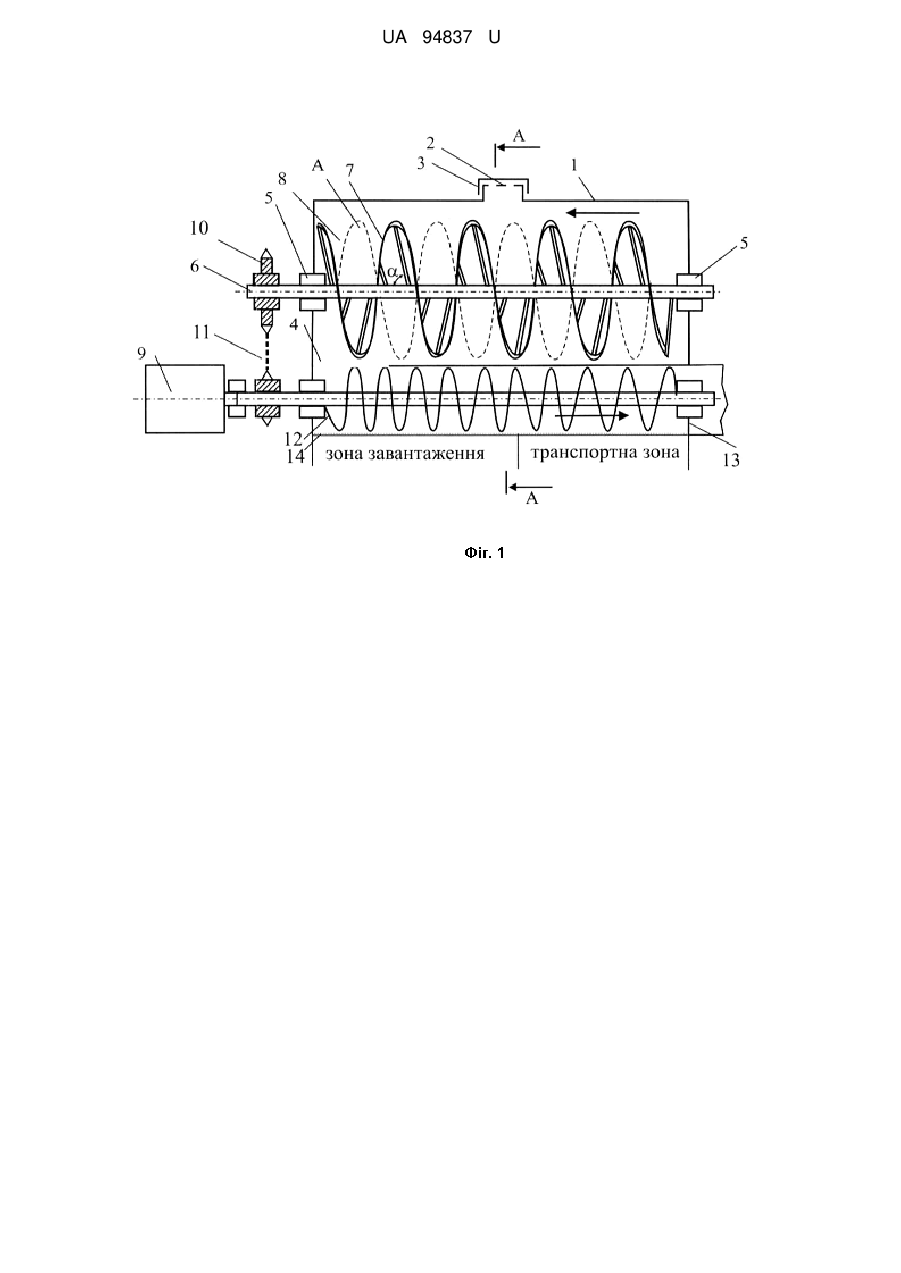

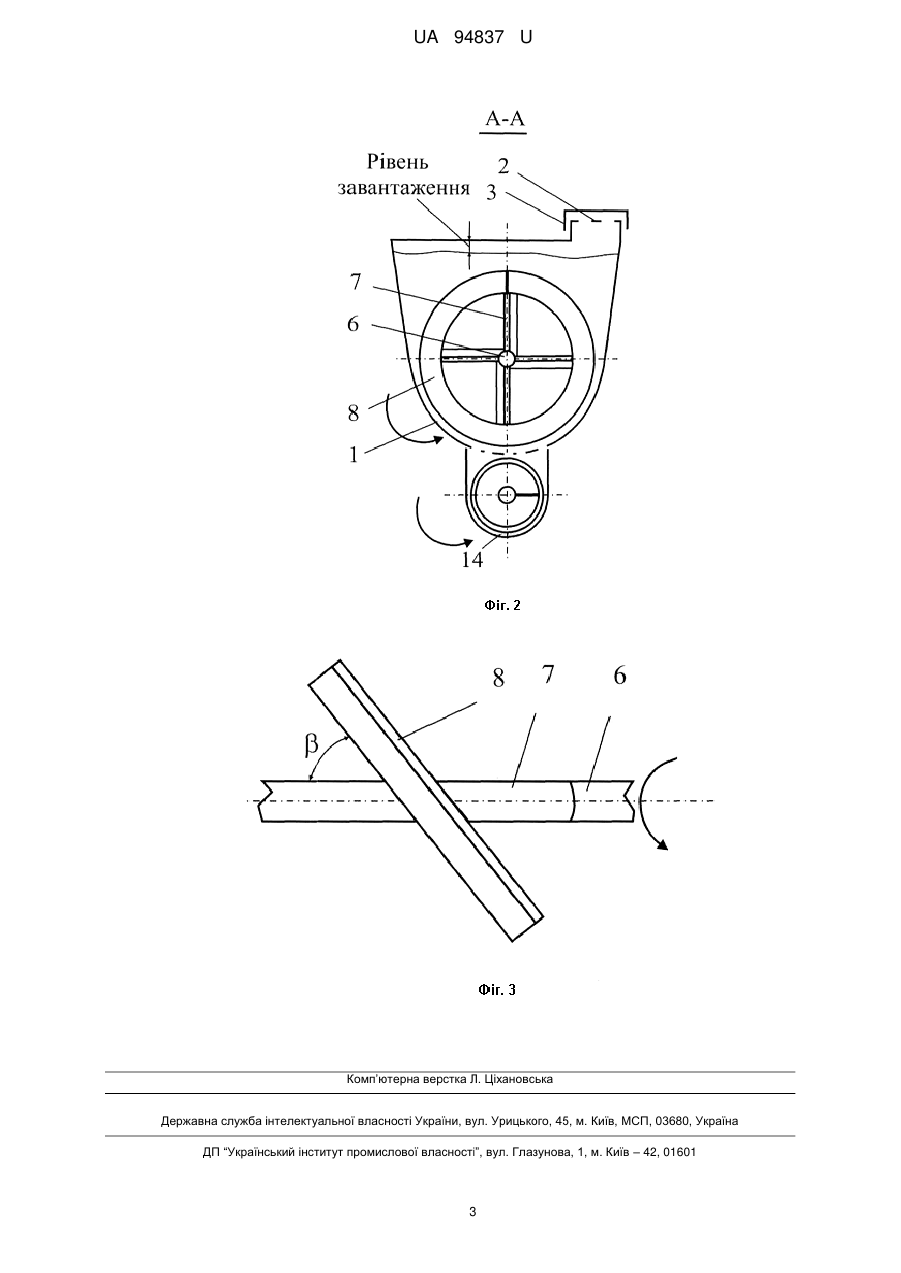

Реферат: Пристрій для подачі твердого палива до установок для спалювання містить циліндричний бункер, розташований горизонтально, в якому у підшипникових вузлах консольно розташовано шнек-перегрібач з великим діаметром гвинта, який містить вал, до якого приєднані під кутом =45° проміжні ребра-лопаті, до яких прикріплена широка спіраль, один кінець шнекаперегрібача з'єднаний за допомогою ланцюгової передачі з осьовим суцільним шнеком зі змінним кроком гвинтової лінії, розміщеним у бункері, один кінець якого сполучений із приводом, а інший з установкою для спалювання. Крім цього, у нижній частині бункераперегрібача розташовано решітку розміром 55 мм для відділення подрібненої фракції палива. UA 94837 U (12) UA 94837 U UA 94837 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до енерготехнологічного устаткування автомобільного транспорту і може бути використана для газифікації твердого палива, з наступним спалюванням отриманого генераторного газу у двигунах внутрішнього згоряння. Відомо пристрій для подачі твердого палива до установок для спалювання, що містить циліндричний бункер, розташований горизонтально, в якому у підшипникових вузлах консольно розташовано шнек-перегрібач з великим діаметром гвинта, який містить вал, до якого приєднані під кутом α=45° проміжні ребра-лопаті, до яких прикріплена широка спіраль, один кінець шнекаперегрібача з'єднаний за допомогою ланцюгової передачі з осьовим суцільним шнеком зі змінним кроком гвинтової лінії, розміщеним у бункері, один кінець якого сполучений із приводом, а інший - з установкою для спалювання [див. патент України № 67440, МПК (2011) F23K 3/14 опублікований 27.02.2012, бюл. №4] - прототип. Недоліком відомого пристрою є те, що частки палива, подрібнені осьовим суцільним шнеком, із-за накопичування призводять до заклинювання усього механізму. В основу корисної моделі поставлена задача удосконалення пристрою для подачі твердого палива до установок для спалювання шляхом того, що у нижній частині бункера-перегрібача розташовано решітку розміром 55 мм, за допомогою якої буде відділено подрібнену фракцію палива, що дасть змогу безперервно подавати паливо у газогенератор без заклинювання осьового суцільного шнека. Поставлена задача вирішується тим, що у пристрої для подачі твердого палива до установок для спалювання, що містить циліндричний бункер, розташований горизонтально, в якому у підшипникових вузлах консольно розташовано шнек-перегрібач з великим діаметром гвинта, який містить вал, до якого приєднані, під кутом α=45°, проміжні ребра - лопаті, до яких прикріплена широка спіраль, один кінець шнека-перегрібача з'єднаний за допомогою ланцюгової передачі з осьовим суцільним шнеком зі змінним кроком гвинтової лінії, розміщеним у бункері, один кінець якого сполучений із приводом, а інший - з установкою для спалювання, згідно з корисною моделлю, у нижній частині бункера-перегрібача розташовано решітку розміром 55 мм, за допомогою якої буде відсіяно подрібнену фракцію палива, що дасть змогу безперебійно подавати паливо у газогенератор. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено пристрій для подачі твердого палива до установок для спалювання; на фіг. 2 переріз А-А фіг. 1, на фіг. 3 зображено шнек-перегрібач з великим діаметром гвинта. Пристрій для подачі твердого палива до установок для спалювання містить циліндричний бункер 1, розташований горизонтально, у верхній частині якого розташовано завантажувальний люк 2 з кришкою 3, а на дні циліндричного бункера 1 з правого боку - вивантажувальний отвір 4. У нижній частині циліндричного бункера 1 у підшипникових вузлах 5 закріплений шнекперегрібач з великим діаметром гвинта, який містить вал 6, до якого приєднані під кутом α=45° проміжні ребра-лопаті 7, до яких прикріплена широка спіраль 8. Вал 6 сполучений із приводом 9 ланцюговою передачею, через зірочку 10 і привідну зірочку 11 із осьовим суцільним шнеком 12 змінного кроку гвинтової лінії, сполученого із приводом 9, розташованим під циліндричним бункером 1 і розміщеним у корпусі 13 з решіткою 14 розміром 55 мм, який з'єднаний з корпусом циліндричного бункера 1. Пристрій для подачі твердого палива до установок для спалювання функціонує наступним чином. Перед завантажуванням корпусу циліндричного горизонтального бункера 1 знімається кришка 3 люка 2 (фіг. 1). Через завантажувальний люк 2 у корпус 1, до визначеного рівня, засипається тверде паливо (фіг.2). Від приводу 9 обертається привідна зірочка 11, яка, у свою чергу, через ланцюгову передачу обертає зірочку 10, а та, у свою чергу, через вал 6 обертає шнек-перегрібач з великим діаметром гвинта, до якого приєднані, під гострим кутом α, проміжні ребра-лопаті 7, до яких прикріплена широка спіраль 8, і відбувається перегрібання і горизонтальне транспортування твердого палива до вивантажувального отвору 4 на дні циліндричного бункера 1. Кут β між валом 6 і спіраллю 8 визначено з урахуванням довжини шнека-перегрібача (відстань, вимірювана між осями завантажувального люка 2 і вивантажувального отвору 4), розмірів завантажувального люка 2 і вивантажувального отвору 4 (фіг.3). При обертанні вала 6 ребра-лопаті 7 зі спіраллю 8 захоплюють у загальному об'ємі локальні об'єми (валики) А (фіг.1.) сипучого матеріалу і транспортують захоплену вивантажувальну порцію уздовж стінок циліндричного бункера 1 до вивантажувального отвору 4. Після вивантаження частки сипучого матеріалу з циліндричного бункера 1 через вивантажувальний отвір 4 до корпусу 13, у якому розташовано осьовий суцільний шнек 12 змінного кроку гвинтової лінії вивільняється локальний об'єм (валик) А сипучого матеріалу. Під дією сили тяжіння верхня частина сипучого матеріалу, незадіяна у процесі транспортування, тобто те, що знаходилося вище шнека-перегрібача, обрушується на дно циліндричного бункера 1 UA 94837 U 5 1 і заповнює об'єм, що вивільнився. Із корпусу 13 тверде паливо транспортується до установки для спалювання (не показано) осьовим суцільним шнеком 12 змінного кроку гвинтової лінії. Але сипуче подрібнене паливо осьовий суцільний шнек 12 не штовхає, тому ці частки просипаються через решітку 14 і дають змогу безперервної подачі палива до установки для спалювання. Для забезпечення точного дозування суцільний шнек 12 змінного кроку гвинтової лінії виготовляють таким чином, що у зоні завантаження він має крок гвинтової лінії більш дрібний, ніж в основній транспортній зоні (фіг. 1). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для подачі твердого палива до установок для спалювання, що містить циліндричний бункер, розташований горизонтально, в якому у підшипникових вузлах консольно розташовано шнек-перегрібач з великим діаметром гвинта, який містить вал, до якого приєднані під кутом =45° проміжні ребра-лопаті, до яких прикріплена широка спіраль, один кінець шнекаперегрібача з'єднаний за допомогою ланцюгової передачі з осьовим суцільним шнеком зі змінним кроком гвинтової лінії, розміщеним у бункері, один кінець якого сполучений із приводом, а інший з установкою для спалювання, який відрізняється тим, що у нижній частині бункераперегрібача розташовано решітку розміром 55 мм для відділення подрібненої фракції палива. 2 UA 94837 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
