Шунтуючий пристрій

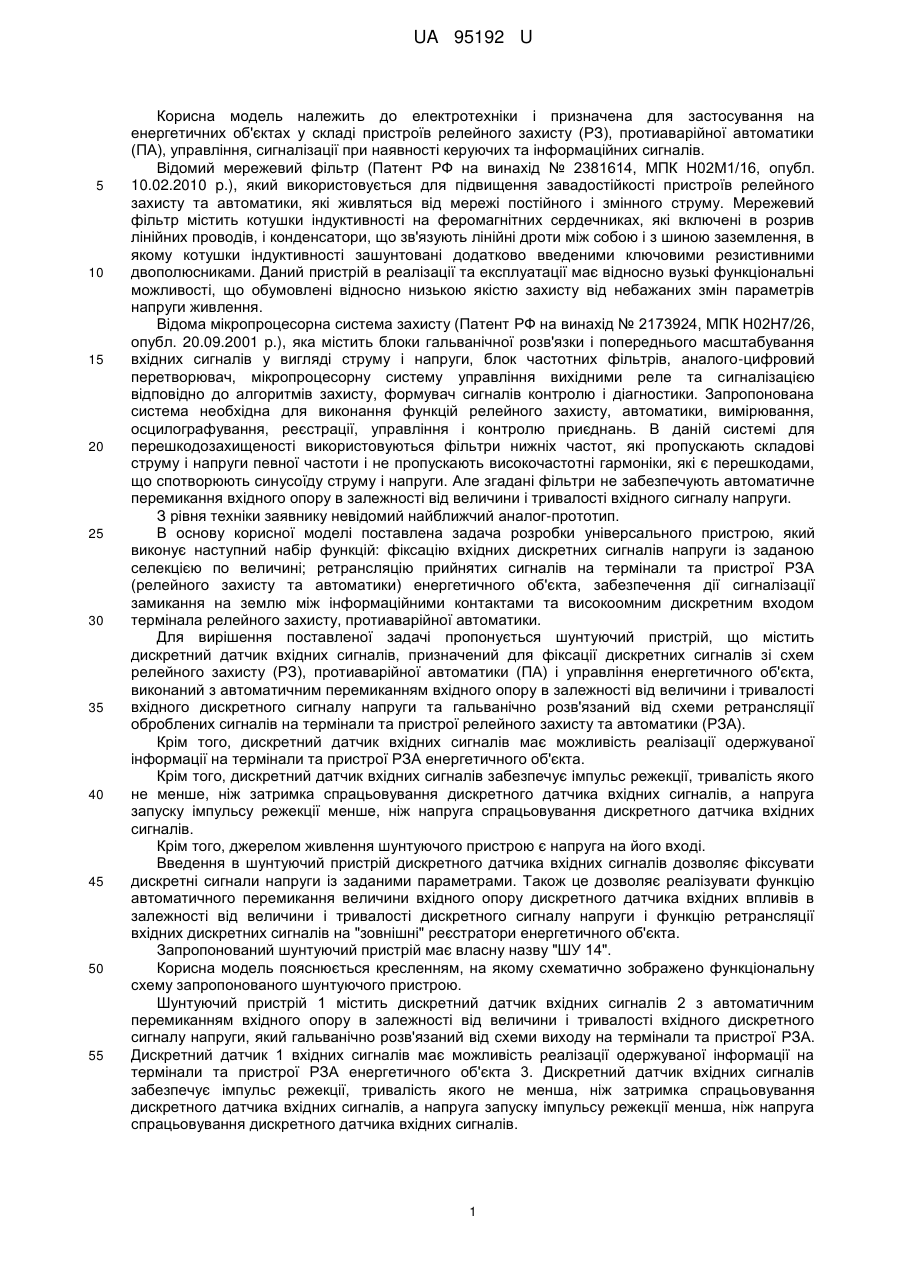

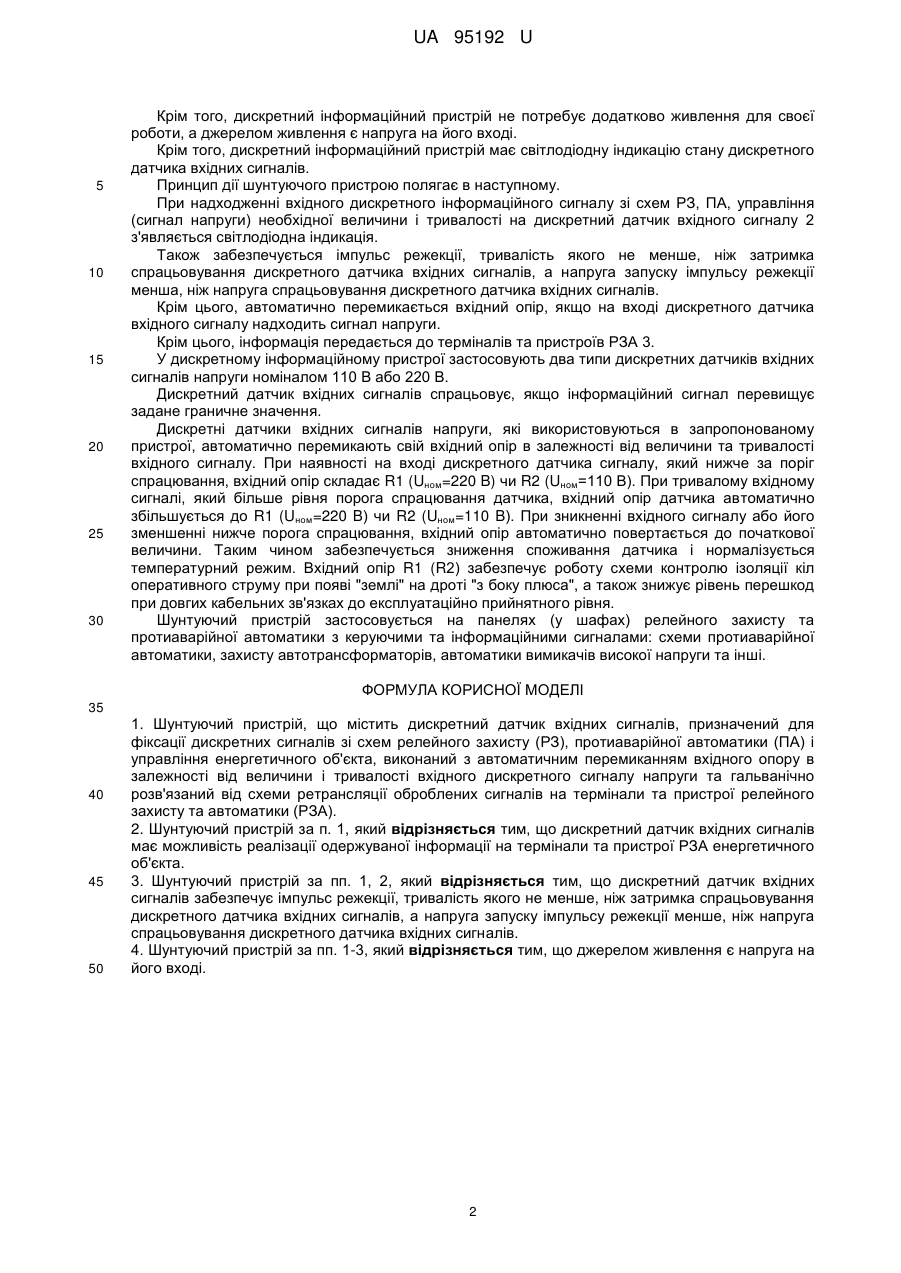

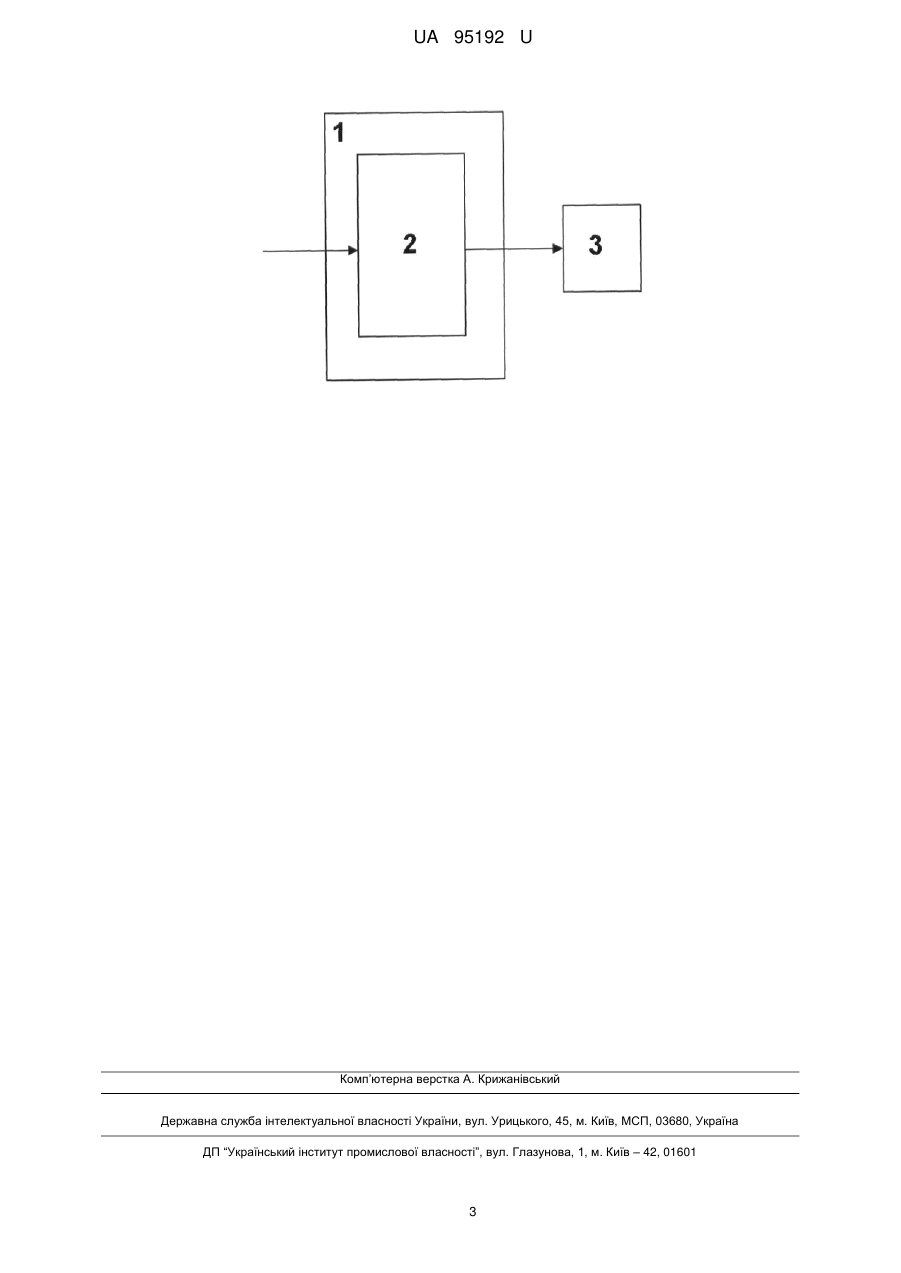

Реферат: Шунтуючий пристрій містить дискретний датчик вхідних сигналів, призначений для фіксації дискретних сигналів зі схем релейного захисту (РЗ), протиаварійної автоматики (ПА) і управління енергетичного об'єкта, виконаний з автоматичним перемиканням вхідного опору в залежності від величини і тривалості вхідного дискретного сигналу напруги та гальванічно розв'язаний від схеми ретрансляції оброблених сигналів на термінали та пристрої релейного захисту та автоматики (РЗА). UA 95192 U (54) ШУНТУЮЧИЙ ПРИСТРІЙ UA 95192 U UA 95192 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електротехніки і призначена для застосування на енергетичних об'єктах у складі пристроїв релейного захисту (РЗ), протиаварійної автоматики (ПА), управління, сигналізації при наявності керуючих та інформаційних сигналів. Відомий мережевий фільтр (Патент РФ на винахід № 2381614, МПК Н02М1/16, опубл. 10.02.2010 p.), який використовується для підвищення завадостійкості пристроїв релейного захисту та автоматики, які живляться від мережі постійного і змінного струму. Мережевий фільтр містить котушки індуктивності на феромагнітних сердечниках, які включені в розрив лінійних проводів, і конденсатори, що зв'язують лінійні дроти між собою і з шиною заземлення, в якому котушки індуктивності зашунтовані додатково введеними ключовими резистивними двополюсниками. Даний пристрій в реалізації та експлуатації має відносно вузькі функціональні можливості, що обумовлені відносно низькою якістю захисту від небажаних змін параметрів напруги живлення. Відома мікропроцесорна система захисту (Патент РФ на винахід № 2173924, МПК Н02Н7/26, опубл. 20.09.2001 p.), яка містить блоки гальванічної розв'язки і попереднього масштабування вхідних сигналів у вигляді струму і напруги, блок частотних фільтрів, аналого-цифровий перетворювач, мікропроцесорну систему управління вихідними реле та сигналізацією відповідно до алгоритмів захисту, формувач сигналів контролю і діагностики. Запропонована система необхідна для виконання функцій релейного захисту, автоматики, вимірювання, осцилографування, реєстрації, управління і контролю приєднань. В даній системі для перешкодозахищеності використовуються фільтри нижніх частот, які пропускають складові струму і напруги певної частоти і не пропускають високочастотні гармоніки, які є перешкодами, що спотворюють синусоїду струму і напруги. Але згадані фільтри не забезпечують автоматичне перемикання вхідного опору в залежності від величини і тривалості вхідного сигналу напруги. З рівня техніки заявнику невідомий найближчий аналог-прототип. В основу корисної моделі поставлена задача розробки універсального пристрою, який виконує наступний набір функцій: фіксацію вхідних дискретних сигналів напруги із заданою селекцією по величині; ретрансляцію прийнятих сигналів на термінали та пристрої РЗА (релейного захисту та автоматики) енергетичного об'єкта, забезпечення дії сигналізації замикання на землю між інформаційними контактами та високоомним дискретним входом термінала релейного захисту, протиаварійної автоматики. Для вирішення поставленої задачі пропонується шунтуючий пристрій, що містить дискретний датчик вхідних сигналів, призначений для фіксації дискретних сигналів зі схем релейного захисту (РЗ), протиаварійної автоматики (ПА) і управління енергетичного об'єкта, виконаний з автоматичним перемиканням вхідного опору в залежності від величини і тривалості вхідного дискретного сигналу напруги та гальванічно розв'язаний від схеми ретрансляції оброблених сигналів на термінали та пристрої релейного захисту та автоматики (РЗА). Крім того, дискретний датчик вхідних сигналів має можливість реалізації одержуваної інформації на термінали та пристрої РЗА енергетичного об'єкта. Крім того, дискретний датчик вхідних сигналів забезпечує імпульс режекції, тривалість якого не менше, ніж затримка спрацьовування дискретного датчика вхідних сигналів, а напруга запуску імпульсу режекції менше, ніж напруга спрацьовування дискретного датчика вхідних сигналів. Крім того, джерелом живлення шунтуючого пристрою є напруга на його вході. Введення в шунтуючий пристрій дискретного датчика вхідних сигналів дозволяє фіксувати дискретні сигнали напруги із заданими параметрами. Також це дозволяє реалізувати функцію автоматичного перемикання величини вхідного опору дискретного датчика вхідних впливів в залежності від величини і тривалості дискретного сигналу напруги і функцію ретрансляції вхідних дискретних сигналів на "зовнішні" реєстратори енергетичного об'єкта. Запропонований шунтуючий пристрій має власну назву "ШУ 14". Корисна модель пояснюється кресленням, на якому схематично зображено функціональну схему запропонованого шунтуючого пристрою. Шунтуючий пристрій 1 містить дискретний датчик вхідних сигналів 2 з автоматичним перемиканням вхідного опору в залежності від величини і тривалості вхідного дискретного сигналу напруги, який гальванічно розв'язаний від схеми виходу на термінали та пристрої РЗА. Дискретний датчик 1 вхідних сигналів має можливість реалізації одержуваної інформації на термінали та пристрої РЗА енергетичного об'єкта 3. Дискретний датчик вхідних сигналів забезпечує імпульс режекції, тривалість якого не менша, ніж затримка спрацьовування дискретного датчика вхідних сигналів, а напруга запуску імпульсу режекції менша, ніж напруга спрацьовування дискретного датчика вхідних сигналів. 1 UA 95192 U 5 10 15 20 25 30 Крім того, дискретний інформаційний пристрій не потребує додатково живлення для своєї роботи, а джерелом живлення є напруга на його вході. Крім того, дискретний інформаційний пристрій має світлодіодну індикацію стану дискретного датчика вхідних сигналів. Принцип дії шунтуючого пристрою полягає в наступному. При надходженні вхідного дискретного інформаційного сигналу зі схем РЗ, ПА, управління (сигнал напруги) необхідної величини і тривалості на дискретний датчик вхідного сигналу 2 з'являється світлодіодна індикація. Також забезпечується імпульс режекції, тривалість якого не менше, ніж затримка спрацьовування дискретного датчика вхідних сигналів, а напруга запуску імпульсу режекції менша, ніж напруга спрацьовування дискретного датчика вхідних сигналів. Крім цього, автоматично перемикається вхідний опір, якщо на вході дискретного датчика вхідного сигналу надходить сигнал напруги. Крім цього, інформація передається до терміналів та пристроїв РЗА 3. У дискретному інформаційному пристрої застосовують два типи дискретних датчиків вхідних сигналів напруги номіналом 110 В або 220 В. Дискретний датчик вхідних сигналів спрацьовує, якщо інформаційний сигнал перевищує задане граничне значення. Дискретні датчики вхідних сигналів напруги, які використовуються в запропонованому пристрої, автоматично перемикають свій вхідний опір в залежності від величини та тривалості вхідного сигналу. При наявності на вході дискретного датчика сигналу, який нижче за поріг спрацювання, вхідний опір складає R1 (Uном=220 B) чи R2 (Uном=110 В). При тривалому вхідному сигналі, який більше рівня порога спрацювання датчика, вхідний опір датчика автоматично збільшується до R1 (Uном=220 B) чи R2 (Uном=110 B). При зникненні вхідного сигналу або його зменшенні нижче порога спрацювання, вхідний опір автоматично повертається до початкової величини. Таким чином забезпечується зниження споживання датчика і нормалізується температурний режим. Вхідний опір R1 (R2) забезпечує роботу схеми контролю ізоляції кіл оперативного струму при появі "землі" на дроті "з боку плюса", а також знижує рівень перешкод при довгих кабельних зв'язках до експлуатаційно прийнятного рівня. Шунтуючий пристрій застосовується на панелях (у шафах) релейного захисту та протиаварійної автоматики з керуючими та інформаційними сигналами: схеми протиаварійної автоматики, захисту автотрансформаторів, автоматики вимикачів високої напруги та інші. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Шунтуючий пристрій, що містить дискретний датчик вхідних сигналів, призначений для фіксації дискретних сигналів зі схем релейного захисту (РЗ), протиаварійної автоматики (ПА) і управління енергетичного об'єкта, виконаний з автоматичним перемиканням вхідного опору в залежності від величини і тривалості вхідного дискретного сигналу напруги та гальванічно розв'язаний від схеми ретрансляції оброблених сигналів на термінали та пристрої релейного захисту та автоматики (РЗА). 2. Шунтуючий пристрій за п. 1, який відрізняється тим, що дискретний датчик вхідних сигналів має можливість реалізації одержуваної інформації на термінали та пристрої РЗА енергетичного об'єкта. 3. Шунтуючий пристрій за пп. 1, 2, який відрізняється тим, що дискретний датчик вхідних сигналів забезпечує імпульс режекції, тривалість якого не менше, ніж затримка спрацьовування дискретного датчика вхідних сигналів, а напруга запуску імпульсу режекції менше, ніж напруга спрацьовування дискретного датчика вхідних сигналів. 4. Шунтуючий пристрій за пп. 1-3, який відрізняється тим, що джерелом живлення є напруга на його вході. 2 UA 95192 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
