Формула / Реферат

Медогонка, яка включає ємність, касету для соторамки, кран для зливу меду, вертикальний стрижень, ручку на верхньому кінці вертикального стрижня, деталі кріплення ємності і вертикального стрижня, яка відрізняється тим, що додатково забезпечена упором, виконаним наприклад у формі масивного конуса, вершина якого обернена вниз, а основа шарнірно з'єднана з нижнім кінцем вертикального стрижня з можливістю обертання навколо поздовжньої осі останнього.

Текст

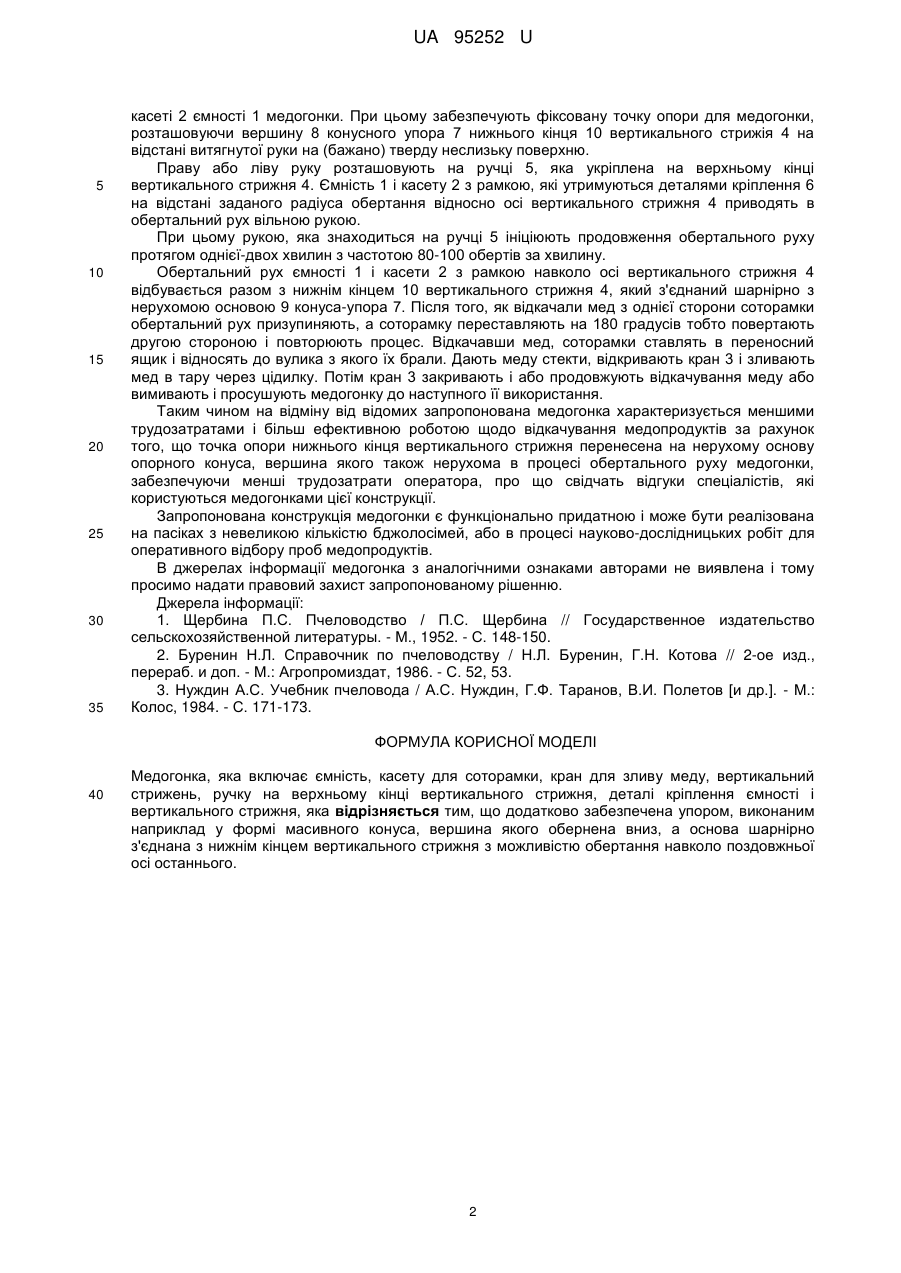

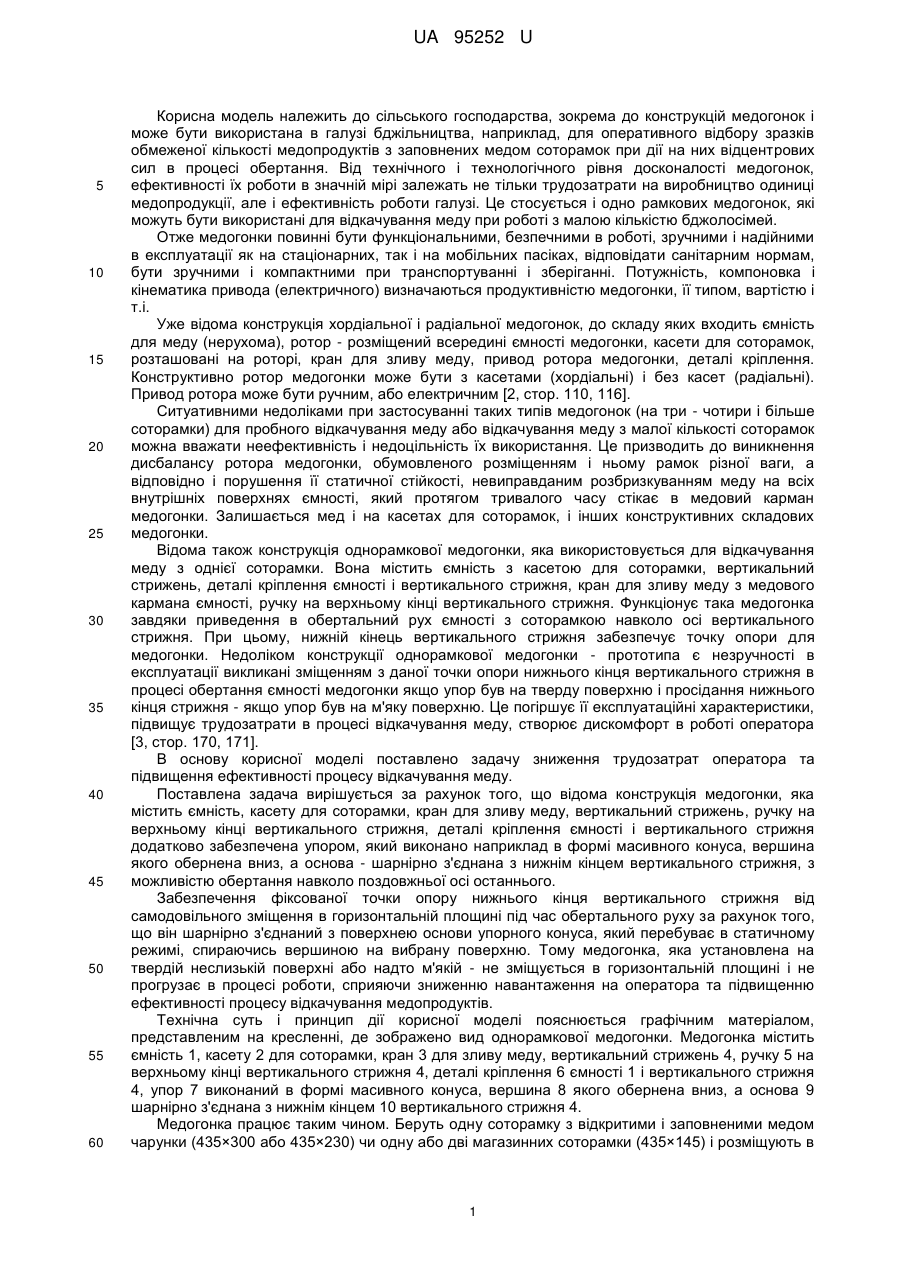

Реферат: Медогонка включає ємність, касету для соторамки, кран для зливу меду, вертикальний стрижень, ручку на верхньому кінці вертикального стрижня, деталі кріплення ємності і вертикального стрижня, причому додатково забезпечена упором, виконаним наприклад у формі масивного конуса, вершина якого обернена вниз, а основа шарнірно з'єднана з нижнім кінцем вертикального стрижня з можливістю обертання навколо поздовжньої осі останнього. UA 95252 U (54) МЕДОГОНКА UA 95252 U UA 95252 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема до конструкцій медогонок і може бути використана в галузі бджільництва, наприклад, для оперативного відбору зразків обмеженої кількості медопродуктів з заповнених медом соторамок при дії на них відцентрових сил в процесі обертання. Від технічного і технологічного рівня досконалості медогонок, ефективності їх роботи в значній мірі залежать не тільки трудозатрати на виробництво одиниці медопродукції, але і ефективність роботи галузі. Це стосується і одно рамкових медогонок, які можуть бути використані для відкачування меду при роботі з малою кількістю бджолосімей. Отже медогонки повинні бути функціональними, безпечними в роботі, зручними і надійними в експлуатації як на стаціонарних, так і на мобільних пасіках, відповідати санітарним нормам, бути зручними і компактними при транспортуванні і зберіганні. Потужність, компоновка і кінематика привода (електричного) визначаються продуктивністю медогонки, її типом, вартістю і т.і. Уже відома конструкція хордіальної і радіальної медогонок, до складу яких входить ємність для меду (нерухома), ротор - розміщений всередині ємності медогонки, касети для соторамок, розташовані на роторі, кран для зливу меду, привод ротора медогонки, деталі кріплення. Конструктивно ротор медогонки може бути з касетами (хордіальні) і без касет (радіальні). Привод ротора може бути ручним, або електричним [2, стор. 110, 116]. Ситуативними недоліками при застосуванні таких типів медогонок (на три - чотири і більше соторамки) для пробного відкачування меду або відкачування меду з малої кількості соторамок можна вважати неефективність і недоцільність їх використання. Це призводить до виникнення дисбалансу ротора медогонки, обумовленого розміщенням і ньому рамок різної ваги, а відповідно і порушення її статичної стійкості, невиправданим розбризкуванням меду на всіх внутрішніх поверхнях ємності, який протягом тривалого часу стікає в медовий карман медогонки. Залишається мед і на касетах для соторамок, і інших конструктивних складових медогонки. Відома також конструкція однорамкової медогонки, яка використовується для відкачування меду з однієї соторамки. Вона містить ємність з касетою для соторамки, вертикальний стрижень, деталі кріплення ємності і вертикального стрижня, кран для зливу меду з медового кармана ємності, ручку на верхньому кінці вертикального стрижня. Функціонує така медогонка завдяки приведення в обертальний рух ємності з соторамкою навколо осі вертикального стрижня. При цьому, нижній кінець вертикального стрижня забезпечує точку опори для медогонки. Недоліком конструкції однорамкової медогонки - прототипа є незручності в експлуатації викликані зміщенням з даної точки опори нижнього кінця вертикального стрижня в процесі обертання ємності медогонки якщо упор був на тверду поверхню і просідання нижнього кінця стрижня - якщо упор був на м'яку поверхню. Це погіршує її експлуатаційні характеристики, підвищує трудозатрати в процесі відкачування меду, створює дискомфорт в роботі оператора [3, стор. 170, 171]. В основу корисної моделі поставлено задачу зниження трудозатрат оператора та підвищення ефективності процесу відкачування меду. Поставлена задача вирішується за рахунок того, що відома конструкція медогонки, яка містить ємність, касету для соторамки, кран для зливу меду, вертикальний стрижень, ручку на верхньому кінці вертикального стрижня, деталі кріплення ємності і вертикального стрижня додатково забезпечена упором, який виконано наприклад в формі масивного конуса, вершина якого обернена вниз, а основа - шарнірно з'єднана з нижнім кінцем вертикального стрижня, з можливістю обертання навколо поздовжньої осі останнього. Забезпечення фіксованої точки опору нижнього кінця вертикального стрижня від самодовільного зміщення в горизонтальній площині під час обертального руху за рахунок того, що він шарнірно з'єднаний з поверхнею основи упорного конуса, який перебуває в статичному режимі,спираючись вершиною на вибрану поверхню. Тому медогонка, яка установлена на твердій неслизькій поверхні або надто м'якій - не зміщується в горизонтальній площині і не прогрузає в процесі роботи, сприяючи зниженню навантаження на оператора та підвищенню ефективності процесу відкачування медопродуктів. Технічна суть і принцип дії корисної моделі пояснюється графічним матеріалом, представленим на кресленні, де зображено вид однорамкової медогонки. Медогонка містить ємність 1, касету 2 для соторамки, кран 3 для зливу меду, вертикальний стрижень 4, ручку 5 на верхньому кінці вертикального стрижня 4, деталі кріплення 6 ємності 1 і вертикального стрижня 4, упор 7 виконаний в формі масивного конуса, вершина 8 якого обернена вниз, а основа 9 шарнірно з'єднана з нижнім кінцем 10 вертикального стрижня 4. Медогонка працює таким чином. Беруть одну соторамку з відкритими і заповненими медом чарунки (435×300 або 435×230) чи одну або дві магазинних соторамки (435×145) і розміщують в 1 UA 95252 U 5 10 15 20 25 30 35 касеті 2 ємності 1 медогонки. При цьому забезпечують фіксовану точку опори для медогонки, розташовуючи вершину 8 конусного упора 7 нижнього кінця 10 вертикального стрижія 4 на відстані витягнутої руки на (бажано) тверду неслизьку поверхню. Праву або ліву руку розташовують на ручці 5, яка укріплена на верхньому кінці вертикального стрижня 4. Ємність 1 і касету 2 з рамкою, які утримуються деталями кріплення 6 на відстані заданого радіуса обертання відносно осі вертикального стрижня 4 приводять в обертальний рух вільною рукою. При цьому рукою, яка знаходиться на ручці 5 ініціюють продовження обертального руху протягом однієї-двох хвилин з частотою 80-100 обертів за хвилину. Обертальний рух ємності 1 і касети 2 з рамкою навколо осі вертикального стрижня 4 відбувається разом з нижнім кінцем 10 вертикального стрижня 4, який з'єднаний шарнірно з нерухомою основою 9 конуса-упора 7. Після того, як відкачали мед з однієї сторони соторамки обертальний рух призупиняють, а соторамку переставляють на 180 градусів тобто повертають другою стороною і повторюють процес. Відкачавши мед, соторамки ставлять в переносний ящик і відносять до вулика з якого їх брали. Дають меду стекти, відкривають кран 3 і зливають мед в тару через цідилку. Потім кран 3 закривають і або продовжують відкачування меду або вимивають і просушують медогонку до наступного її використання. Таким чином на відміну від відомих запропонована медогонка характеризується меншими трудозатратами і більш ефективною роботою щодо відкачування медопродуктів за рахунок того, що точка опори нижнього кінця вертикального стрижня перенесена на нерухому основу опорного конуса, вершина якого також нерухома в процесі обертального руху медогонки, забезпечуючи менші трудозатрати оператора, про що свідчать відгуки спеціалістів, які користуються медогонками цієї конструкції. Запропонована конструкція медогонки є функціонально придатною і може бути реалізована на пасіках з невеликою кількістю бджолосімей, або в процесі науково-дослідницьких робіт для оперативного відбору проб медопродуктів. В джерелах інформації медогонка з аналогічними ознаками авторами не виявлена і тому просимо надати правовий захист запропонованому рішенню. Джерела інформації: 1. Щербина П.С. Пчеловодство / П.С. Щербина // Государственное издательство сельскохозяйственной литературы. - М., 1952. - С. 148-150. 2. Буренин Н.Л. Справочник по пчеловодству / Н.Л. Буренин, Г.Н. Котова // 2-ое изд., перераб. и доп. - М.: Агропромиздат, 1986. - С. 52, 53. 3. Нуждин А.С. Учебник пчеловода / А.С. Нуждин, Г.Ф. Таранов, В.И. Полетов [и др.]. - М.: Колос, 1984. - С. 171-173. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Медогонка, яка включає ємність, касету для соторамки, кран для зливу меду, вертикальний стрижень, ручку на верхньому кінці вертикального стрижня, деталі кріплення ємності і вертикального стрижня, яка відрізняється тим, що додатково забезпечена упором, виконаним наприклад у формі масивного конуса, вершина якого обернена вниз, а основа шарнірно з'єднана з нижнім кінцем вертикального стрижня з можливістю обертання навколо поздовжньої осі останнього. 2 UA 95252 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Автори англійською

Sanin Yurii Kostiantynovych, Romanchenko Mykola Anastasiiovych, Koval'chuk Ihor Mykhajlovich, Romanchenko Volodymyr Mykolaiovych

Автори російською

Санин Юрий Константинович, Романченко Николай Анастасьевич, Ковальчук Игорь Михайлович, Романченко Владимир Николаевич

МПК / Мітки

МПК: A01K 59/00

Мітки: медогонка
