Медогонка

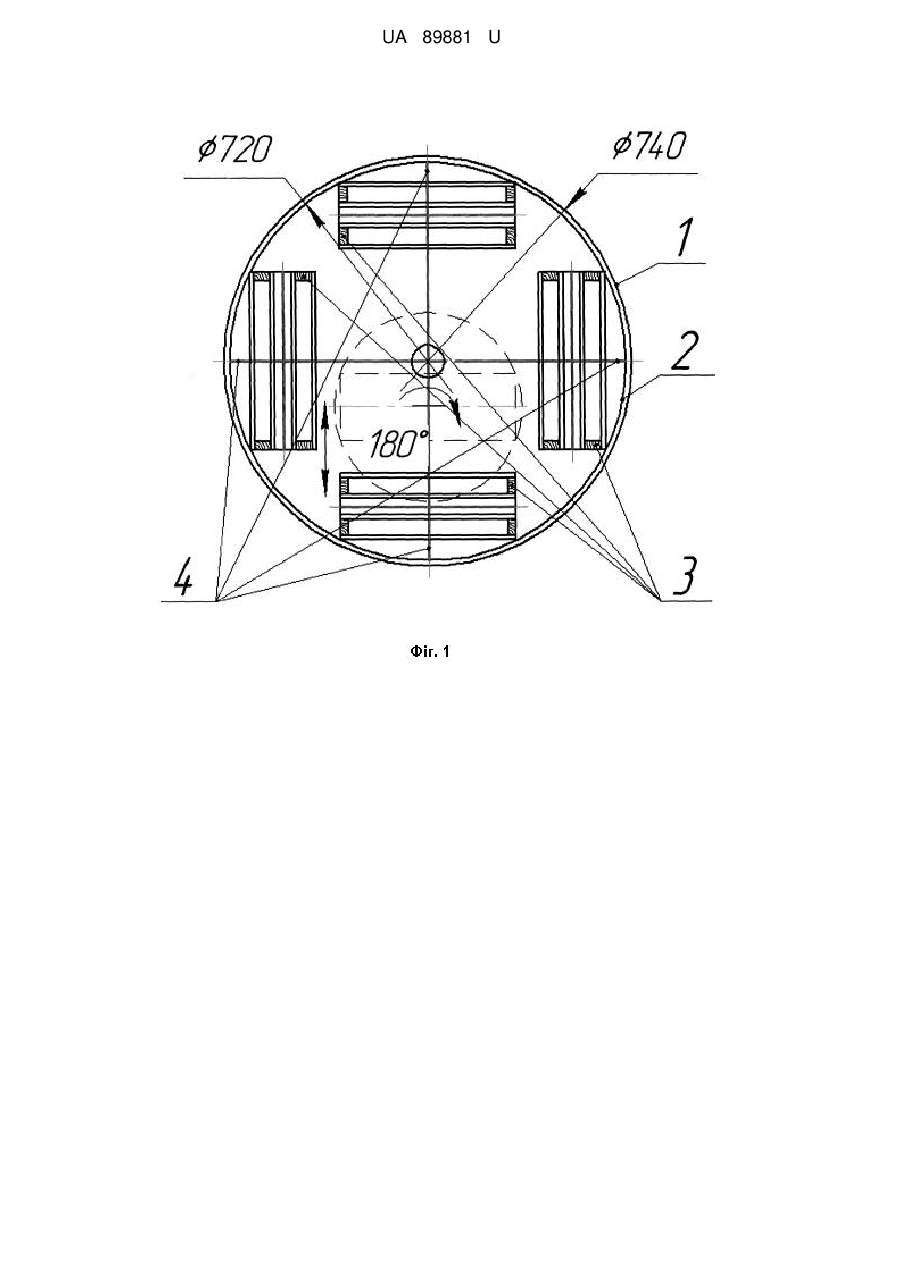

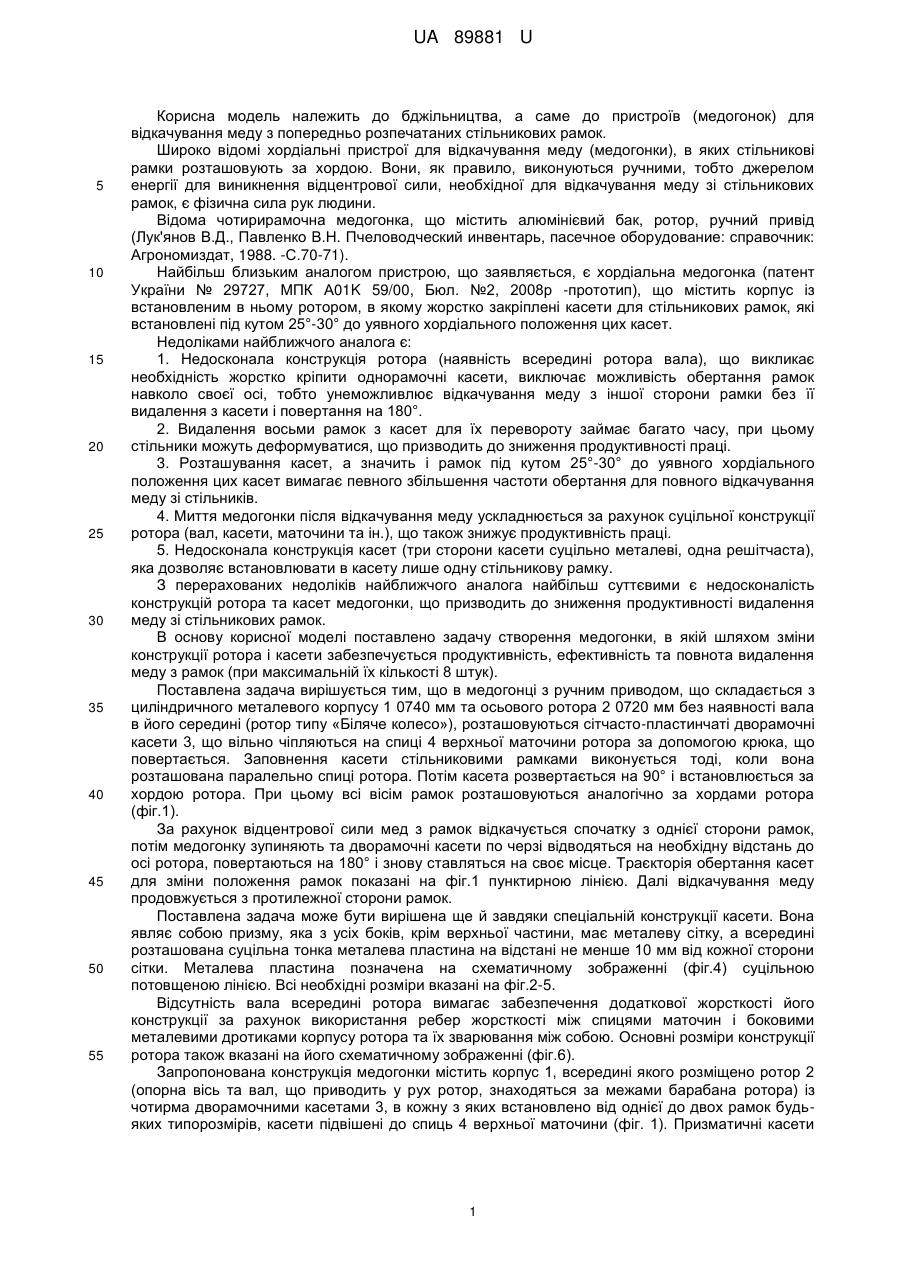

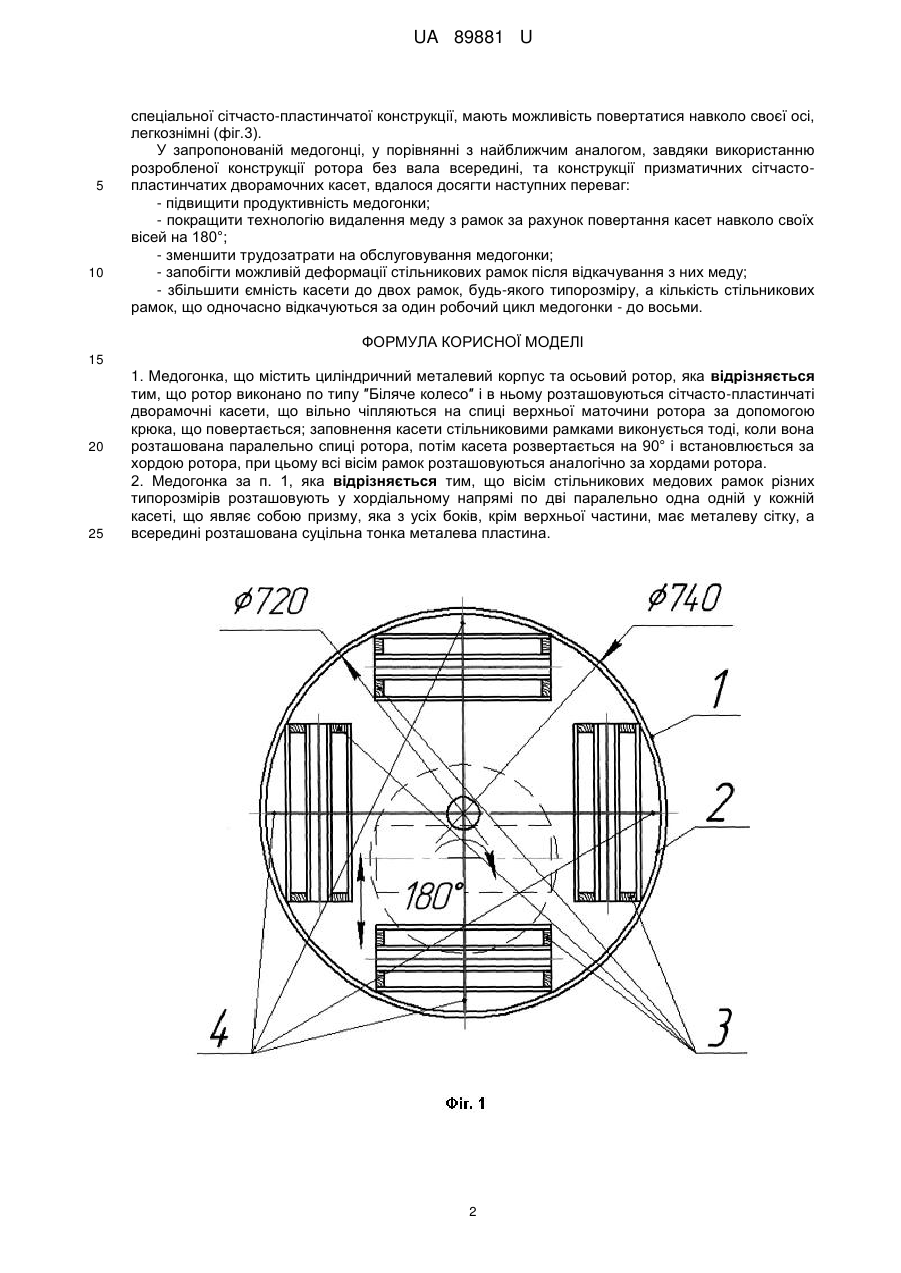

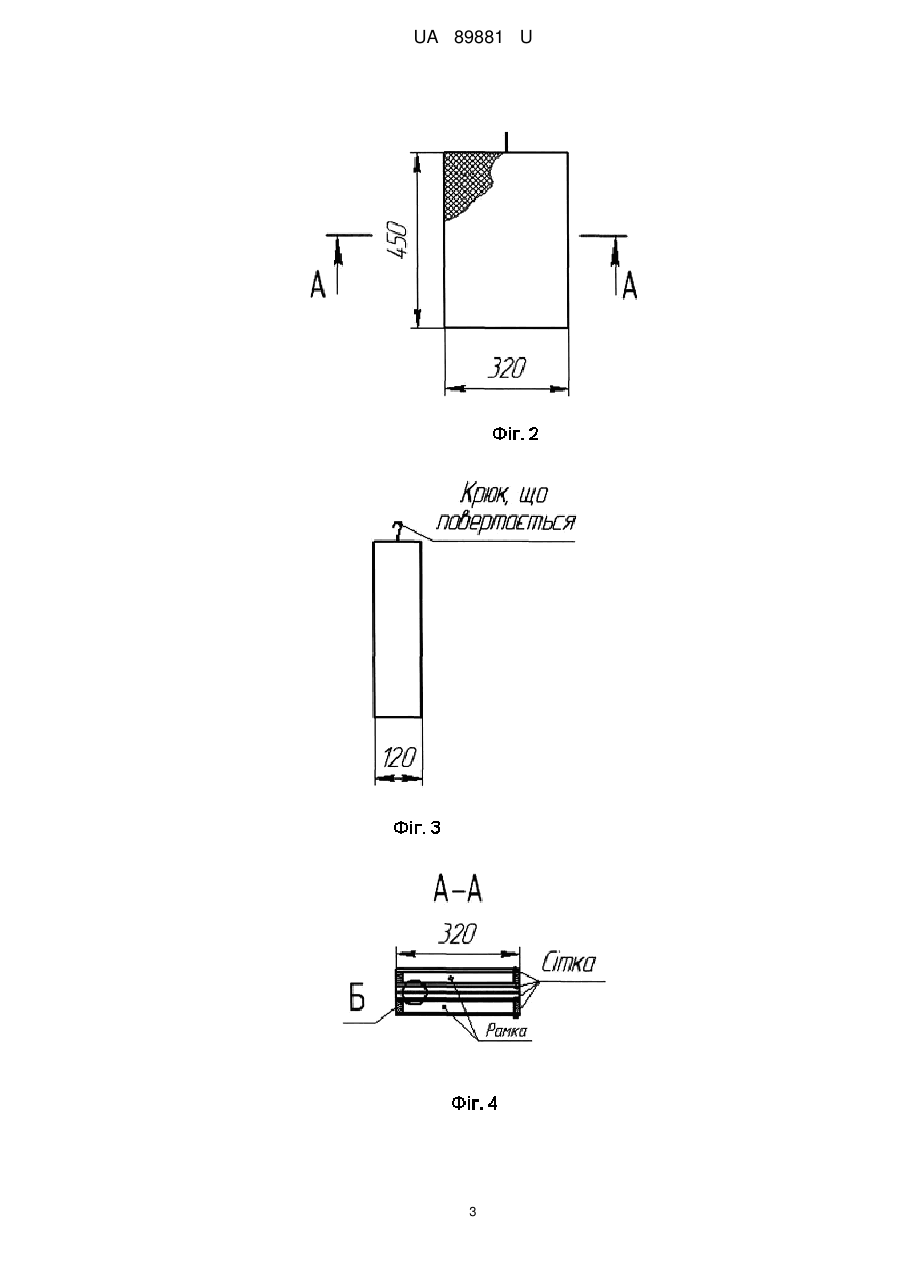

Реферат: Медогонка містить циліндричний металевий корпус та осьовий ротор. Ротор виконано по типу ″Біляче колесо″ і в ньому розташовуються сітчасто-пластинчаті дворамочні касети, що вільно чіпляються на спиці верхньої маточини ротора за допомогою крюка, що повертається. Заповнення касети стільниковими рамками виконується тоді, коли вона розташована паралельно спиці ротора, потім касета розвертається на 90° і встановлюється за хордою ротора, при цьому всі вісім рамок розташовуються аналогічно за хордами ротора. UA 89881 U (54) МЕДОГОНКА UA 89881 U UA 89881 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до бджільництва, а саме до пристроїв (медогонок) для відкачування меду з попередньо розпечатаних стільникових рамок. Широко відомі хордіальні пристрої для відкачування меду (медогонки), в яких стільникові рамки розташовують за хордою. Вони, як правило, виконуються ручними, тобто джерелом енергії для виникнення відцентрової сили, необхідної для відкачування меду зі стільникових рамок, є фізична сила рук людини. Відома чотирирамочна медогонка, що містить алюмінієвий бак, ротор, ручний привід (Лук'янов В.Д., Павленко В.Н. Пчеловодческий инвентарь, пасечное оборудование: справочник: Агрономиздат, 1988. -С.70-71). Найбільш близьким аналогом пристрою, що заявляється, є хордіальна медогонка (патент України № 29727, МПК А01K 59/00, Бюл. №2, 2008р -прототип), що містить корпус із встановленим в ньому ротором, в якому жорстко закріплені касети для стільникових рамок, які встановлені під кутом 25°-30° до уявного хордіального положення цих касет. Недоліками найближчого аналога є: 1. Недосконала конструкція ротора (наявність всередині ротора вала), що викликає необхідність жорстко кріпити однорамочні касети, виключає можливість обертання рамок навколо своєї осі, тобто унеможливлює відкачування меду з іншої сторони рамки без її видалення з касети і повертання на 180°. 2. Видалення восьми рамок з касет для їх перевороту займає багато часу, при цьому стільники можуть деформуватися, що призводить до зниження продуктивності праці. 3. Розташування касет, а значить і рамок під кутом 25°-30° до уявного хордіального положення цих касет вимагає певного збільшення частоти обертання для повного відкачування меду зі стільників. 4. Миття медогонки після відкачування меду ускладнюється за рахунок суцільної конструкції ротора (вал, касети, маточини та ін.), що також знижує продуктивність праці. 5. Недосконала конструкція касет (три сторони касети суцільно металеві, одна решітчаста), яка дозволяє встановлювати в касету лише одну стільникову рамку. З перерахованих недоліків найближчого аналога найбільш суттєвими є недосконалість конструкцій ротора та касет медогонки, що призводить до зниження продуктивності видалення меду зі стільникових рамок. В основу корисної моделі поставлено задачу створення медогонки, в якій шляхом зміни конструкції ротора і касети забезпечується продуктивність, ефективність та повнота видалення меду з рамок (при максимальній їх кількості 8 штук). Поставлена задача вирішується тим, що в медогонці з ручним приводом, що складається з циліндричного металевого корпусу 1 0740 мм та осьового ротора 2 0720 мм без наявності вала в його середині (ротор типу «Біляче колесо»), розташовуються сітчасто-пластинчаті дворамочні касети 3, що вільно чіпляються на спиці 4 верхньої маточини ротора за допомогою крюка, що повертається. Заповнення касети стільниковими рамками виконується тоді, коли вона розташована паралельно спиці ротора. Потім касета розвертається на 90° і встановлюється за хордою ротора. При цьому всі вісім рамок розташовуються аналогічно за хордами ротора (фіг.1). За рахунок відцентрової сили мед з рамок відкачується спочатку з однієї сторони рамок, потім медогонку зупиняють та дворамочні касети по черзі відводяться на необхідну відстань до осі ротора, повертаються на 180° і знову ставляться на своє місце. Траєкторія обертання касет для зміни положення рамок показані на фіг.1 пунктирною лінією. Далі відкачування меду продовжується з протилежної сторони рамок. Поставлена задача може бути вирішена ще й завдяки спеціальній конструкції касети. Вона являє собою призму, яка з усіх боків, крім верхньої частини, має металеву сітку, а всередині розташована суцільна тонка металева пластина на відстані не менше 10 мм від кожної сторони сітки. Металева пластина позначена на схематичному зображенні (фіг.4) суцільною потовщеною лінією. Всі необхідні розміри вказані на фіг.2-5. Відсутність вала всередині ротора вимагає забезпечення додаткової жорсткості його конструкції за рахунок використання ребер жорсткості між спицями маточин і боковими металевими дротиками корпусу ротора та їх зварювання між собою. Основні розміри конструкції ротора також вказані на його схематичному зображенні (фіг.6). Запропонована конструкція медогонки містить корпус 1, всередині якого розміщено ротор 2 (опорна вісь та вал, що приводить у рух ротор, знаходяться за межами барабана ротора) із чотирма дворамочними касетами 3, в кожну з яких встановлено від однієї до двох рамок будьяких типорозмірів, касети підвішені до спиць 4 верхньої маточини (фіг. 1). Призматичні касети 1 UA 89881 U 5 10 спеціальної сітчасто-пластинчатої конструкції, мають можливість повертатися навколо своєї осі, легкознімні (фіг.3). У запропонованій медогонці, у порівнянні з найближчим аналогом, завдяки використанню розробленої конструкції ротора без вала всередині, та конструкції призматичних сітчастопластинчатих дворамочних касет, вдалося досягти наступних переваг: - підвищити продуктивність медогонки; - покращити технологію видалення меду з рамок за рахунок повертання касет навколо своїх вісей на 180°; - зменшити трудозатрати на обслуговування медогонки; - запобігти можливій деформації стільникових рамок після відкачування з них меду; - збільшити ємність касети до двох рамок, будь-якого типорозміру, а кількість стільникових рамок, що одночасно відкачуються за один робочий цикл медогонки - до восьми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Медогонка, що містить циліндричний металевий корпус та осьовий ротор, яка відрізняється тим, що ротор виконано по типу ″Біляче колесо″ і в ньому розташовуються сітчасто-пластинчаті дворамочні касети, що вільно чіпляються на спиці верхньої маточини ротора за допомогою крюка, що повертається; заповнення касети стільниковими рамками виконується тоді, коли вона розташована паралельно спиці ротора, потім касета розвертається на 90° і встановлюється за хордою ротора, при цьому всі вісім рамок розташовуються аналогічно за хордами ротора. 2. Медогонка за п. 1, яка відрізняється тим, що вісім стільникових медових рамок різних типорозмірів розташовують у хордіальному напрямі по дві паралельно одна одній у кожній касеті, що являє собою призму, яка з усіх боків, крім верхньої частини, має металеву сітку, а всередині розташована суцільна тонка металева пластина. 2 UA 89881 U 3 UA 89881 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
