Медогонка

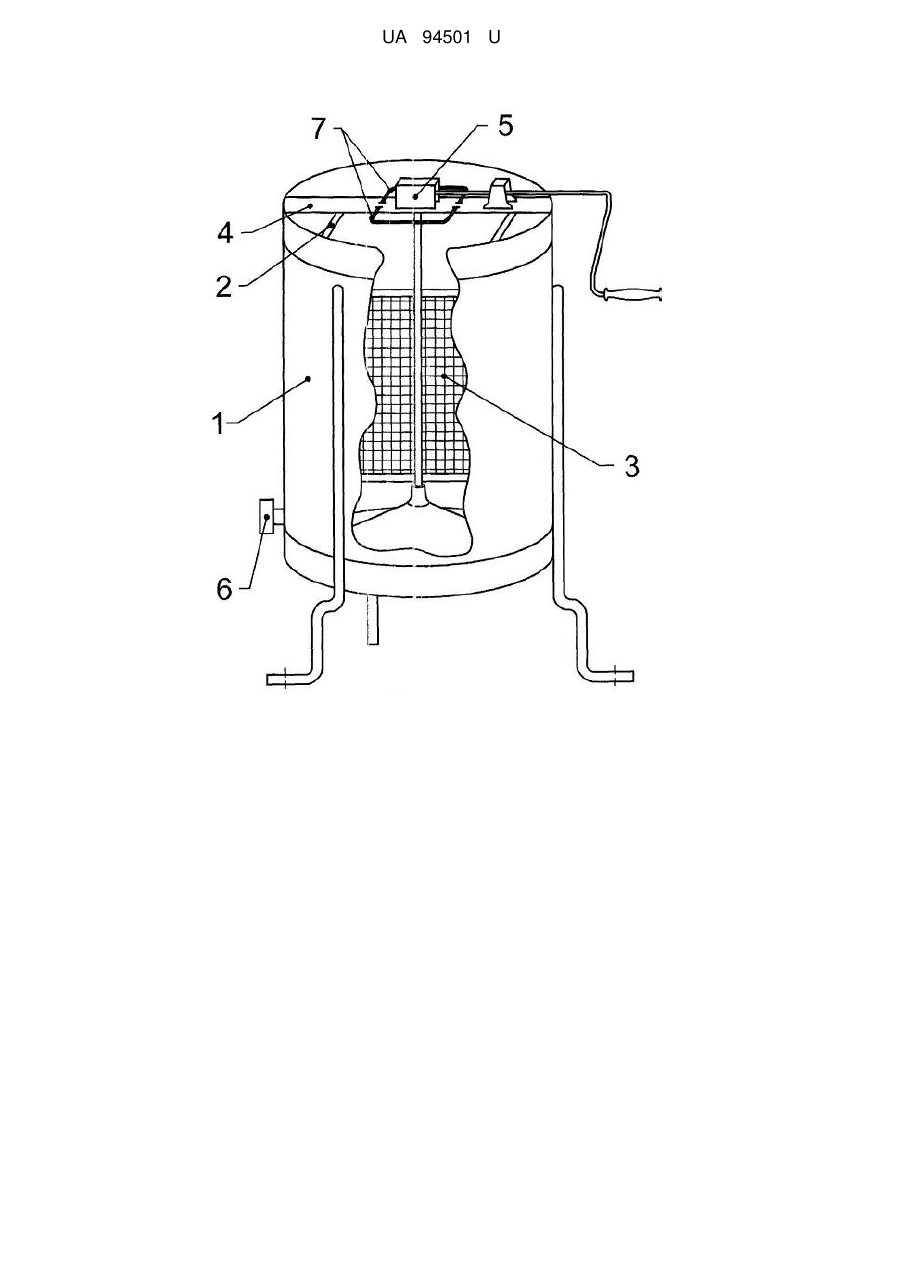

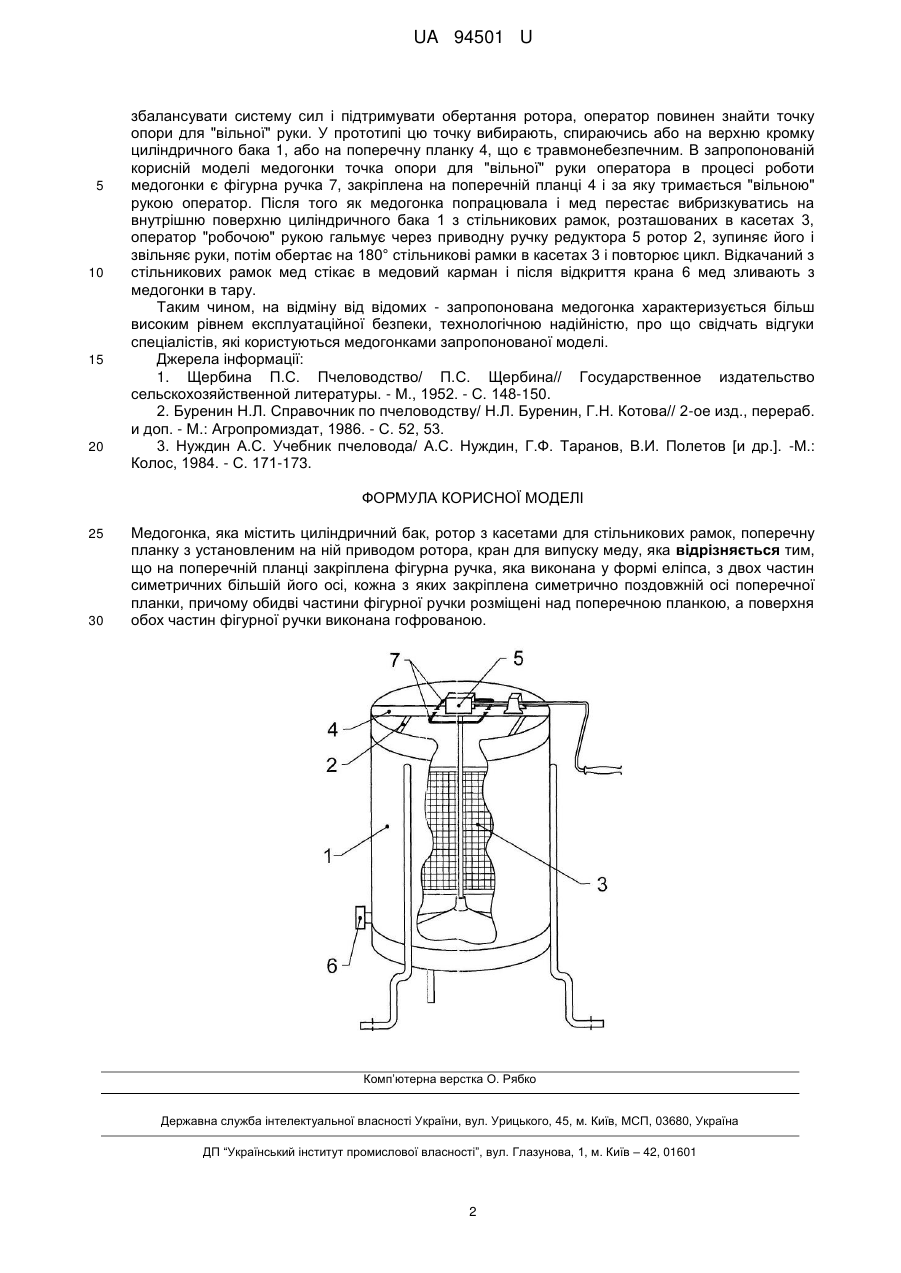

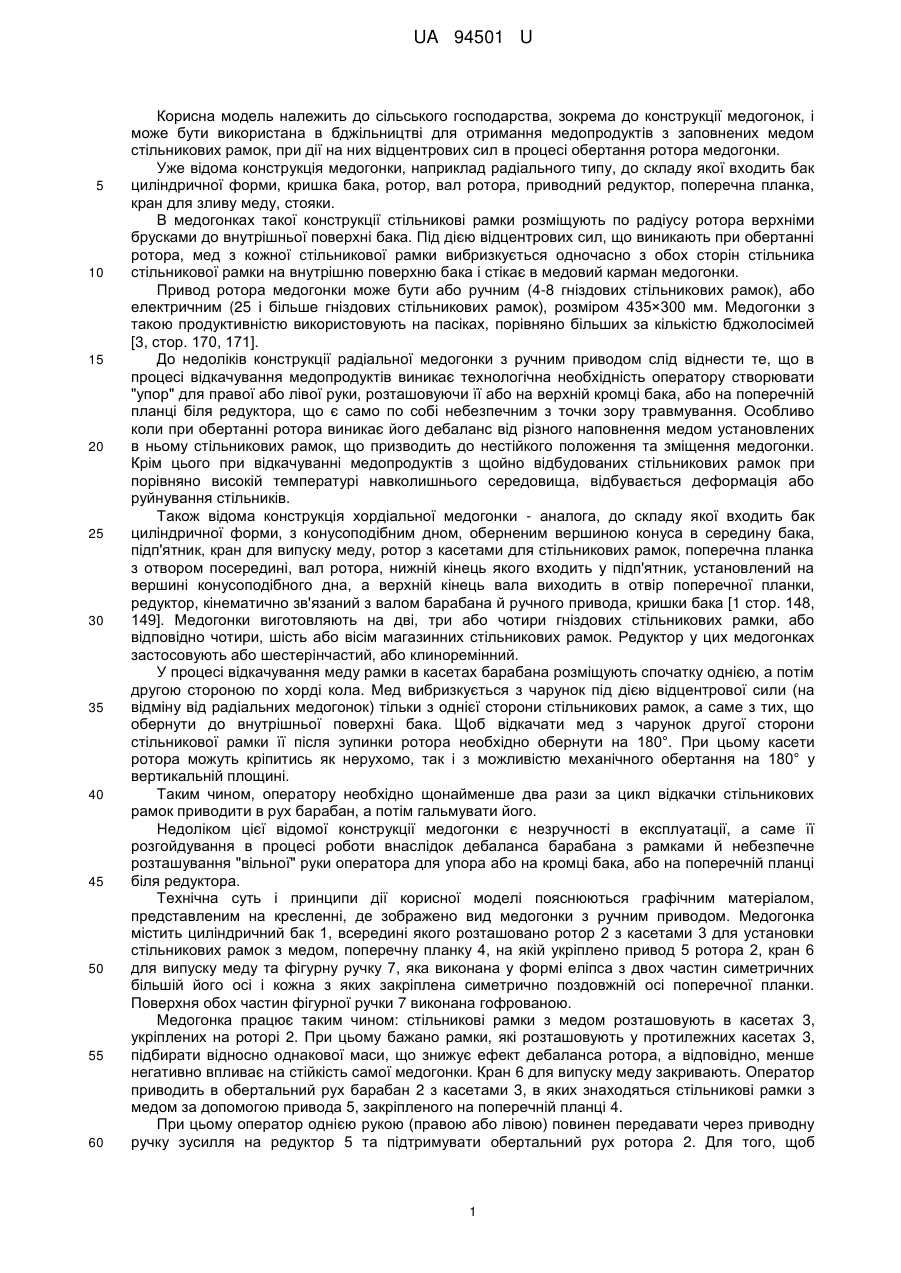

Реферат: Медогонка містить циліндричний бак, ротор з касетами для стільникових рамок, поперечну планку з установленим на ній приводом ротора, кран для випуску меду. На поперечній планці закріплена фігурна ручка, яка виконана у формі еліпса, з двох частин симетричних більшій його осі, кожна з яких закріплена симетрично поздовжній осі поперечної планки. Обидві частини фігурної ручки розміщені над поперечною планкою, а поверхня обох частин фігурної ручки виконана гофрованою. UA 94501 U (54) МЕДОГОНКА UA 94501 U UA 94501 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема до конструкції медогонок, і може бути використана в бджільництві для отримання медопродуктів з заповнених медом стільникових рамок, при дії на них відцентрових сил в процесі обертання ротора медогонки. Уже відома конструкція медогонки, наприклад радіального типу, до складу якої входить бак циліндричної форми, кришка бака, ротор, вал ротора, приводний редуктор, поперечна планка, кран для зливу меду, стояки. В медогонках такої конструкції стільникові рамки розміщують по радіусу ротора верхніми брусками до внутрішньої поверхні бака. Під дією відцентрових сил, що виникають при обертанні ротора, мед з кожної стільникової рамки вибризкується одночасно з обох сторін стільника стільникової рамки на внутрішню поверхню бака і стікає в медовий карман медогонки. Привод ротора медогонки може бути або ручним (4-8 гніздових стільникових рамок), або електричним (25 і більше гніздових стільникових рамок), розміром 435×300 мм. Медогонки з такою продуктивністю використовують на пасіках, порівняно більших за кількістю бджолосімей [3, стор. 170, 171]. До недоліків конструкції радіальної медогонки з ручним приводом слід віднести те, що в процесі відкачування медопродуктів виникає технологічна необхідність оператору створювати "упор" для правої або лівої руки, розташовуючи її або на верхній кромці бака, або на поперечній планці біля редуктора, що є само по собі небезпечним з точки зору травмування. Особливо коли при обертанні ротора виникає його дебаланс від різного наповнення медом установлених в ньому стільникових рамок, що призводить до нестійкого положення та зміщення медогонки. Крім цього при відкачуванні медопродуктів з щойно відбудованих стільникових рамок при порівняно високій температурі навколишнього середовища, відбувається деформація або руйнування стільників. Також відома конструкція хордіальної медогонки - аналога, до складу якої входить бак циліндричної форми, з конусоподібним дном, оберненим вершиною конуса в середину бака, підп'ятник, кран для випуску меду, ротор з касетами для стільникових рамок, поперечна планка з отвором посередині, вал ротора, нижній кінець якого входить у підп'ятник, установлений на вершині конусоподібного дна, а верхній кінець вала виходить в отвір поперечної планки, редуктор, кінематично зв'язаний з валом барабана й ручного привода, кришки бака [1 стор. 148, 149]. Медогонки виготовляють на дві, три або чотири гніздових стільникових рамки, або відповідно чотири, шість або вісім магазинних стільникових рамок. Редуктор у цих медогонках застосовують або шестерінчастий, або клиноремінний. У процесі відкачування меду рамки в касетах барабана розміщують спочатку однією, а потім другою стороною по хорді кола. Мед вибризкується з чарунок під дією відцентрової сили (на відміну від радіальних медогонок) тільки з однієї сторони стільникових рамок, а саме з тих, що обернути до внутрішньої поверхні бака. Щоб відкачати мед з чарунок другої сторони стільникової рамки її після зупинки ротора необхідно обернути на 180°. При цьому касети ротора можуть кріпитись як нерухомо, так і з можливістю механічного обертання на 180° у вертикальній площині. Таким чином, оператору необхідно щонайменше два рази за цикл відкачки стільникових рамок приводити в рух барабан, а потім гальмувати його. Недоліком цієї відомої конструкції медогонки є незручності в експлуатації, а саме її розгойдування в процесі роботи внаслідок дебаланса барабана з рамками й небезпечне розташування "вільної" руки оператора для упора або на кромці бака, або на поперечній планці біля редуктора. Технічна суть і принципи дії корисної моделі пояснюються графічним матеріалом, представленим на кресленні, де зображено вид медогонки з ручним приводом. Медогонка містить циліндричний бак 1, всередині якого розташовано ротор 2 з касетами 3 для установки стільникових рамок з медом, поперечну планку 4, на якій укріплено привод 5 ротора 2, кран 6 для випуску меду та фігурну ручку 7, яка виконана у формі еліпса з двох частин симетричних більшій його осі і кожна з яких закріплена симетрично поздовжній осі поперечної планки. Поверхня обох частин фігурної ручки 7 виконана гофрованою. Медогонка працює таким чином: стільникові рамки з медом розташовують в касетах 3, укріплених на роторі 2. При цьому бажано рамки, які розташовують у протилежних касетах 3, підбирати відносно однакової маси, що знижує ефект дебаланса ротора, а відповідно, менше негативно впливає на стійкість самої медогонки. Кран 6 для випуску меду закривають. Оператор приводить в обертальний рух барабан 2 з касетами 3, в яких знаходяться стільникові рамки з медом за допомогою привода 5, закріпленого на поперечній планці 4. При цьому оператор однією рукою (правою або лівою) повинен передавати через приводну ручку зусилля на редуктор 5 та підтримувати обертальний рух ротора 2. Для того, щоб 1 UA 94501 U 5 10 15 20 збалансувати систему сил і підтримувати обертання ротора, оператор повинен знайти точку опори для "вільної" руки. У прототипі цю точку вибирають, спираючись або на верхню кромку циліндричного бака 1, або на поперечну планку 4, що є травмонебезпечним. В запропонованій корисній моделі медогонки точка опори для "вільної" руки оператора в процесі роботи медогонки є фігурна ручка 7, закріплена на поперечній планці 4 і за яку тримається "вільною" рукою оператор. Після того як медогонка попрацювала і мед перестає вибризкуватись на внутрішню поверхню циліндричного бака 1 з стільникових рамок, розташованих в касетах 3, оператор "робочою" рукою гальмує через приводну ручку редуктора 5 ротор 2, зупиняє його і звільняє руки, потім обертає на 180° стільникові рамки в касетах 3 і повторює цикл. Відкачаний з стільникових рамок мед стікає в медовий карман і після відкриття крана 6 мед зливають з медогонки в тару. Таким чином, на відміну від відомих - запропонована медогонка характеризується більш високим рівнем експлуатаційної безпеки, технологічною надійністю, про що свідчать відгуки спеціалістів, які користуються медогонками запропонованої моделі. Джерела інформації: 1. Щербина П.С. Пчеловодство/ П.С. Щербина// Государственное издательство сельскохозяйственной литературы. - М., 1952. - С. 148-150. 2. Буренин Н.Л. Справочник по пчеловодству/ Н.Л. Буренин, Г.Н. Котова// 2-ое изд., перераб. и доп. - М.: Агропромиздат, 1986. - С. 52, 53. 3. Нуждин А.С. Учебник пчеловода/ А.С. Нуждин, Г.Ф. Таранов, В.И. Полетов [и др.]. -М.: Колос, 1984. - С. 171-173. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Медогонка, яка містить циліндричний бак, ротор з касетами для стільникових рамок, поперечну планку з установленим на ній приводом ротора, кран для випуску меду, яка відрізняється тим, що на поперечній планці закріплена фігурна ручка, яка виконана у формі еліпса, з двох частин симетричних більшій його осі, кожна з яких закріплена симетрично поздовжній осі поперечної планки, причому обидві частини фігурної ручки розміщені над поперечною планкою, а поверхня обох частин фігурної ручки виконана гофрованою. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
