Спосіб спуску вантажів і людей з висотних об’єктів

Номер патенту: 95390

Опубліковано: 25.07.2011

Автор: Фомінов Віктор Міхайловіч

Завантажити PDF файл.

Формула / Реферат

1. Спосіб спуску вантажів і людей з висотних об'єктів, який полягає в тому, що з'єднують два гнучкі силові елементи між собою сполучними нитками, кріплять вільний кінець другого гнучкого силового елемента в точці, з якої повинен початися спуск, підвішують об'єкт на вільному кінці першого гнучкого силового елемента, прикладають навантаження, що розриває, одночасно до декількох сполучних ниток до їхнього розриву, здійснюють спуск об'єкта вниз, який відрізняється тим, що з'єднують два гнучкі силові елементи між собою сполучними еластичними нитками з утворенням між гнучкими силовими елементами постійного за величиною зазору по всій довжині гнучких силових елементів, при цьому утворюють шов, паралельний кожному гнучкому силовому елементу, всі еластичні нитки розташовують в одній площині, а вільний кінець першого гнучкого силового елемента переміщають уздовж поверхні другого гнучкого силового елемента.

2. Спосіб спуску за п. 1, який відрізняється тим, що кріплять вільний кінець другого гнучкого силового елемента в точці, з якої повинен початися спуск, шарнірно.

3. Спосіб спуску за п. 1, який відрізняється тим, що кожну еластичну нитку розтягують упродовж періоду від 0,0005 до 0,2 секунди до розриву.

4. Спосіб спуску за п. 1, який відрізняється тим, що подовження кожної сполучної еластичної нитки до розриву становить від 5 до 500 %.

5. Спосіб спуску за п. 1, який відрізняється тим, що з'єднують два гнучкі силові елементи між собою сполучними еластичними нитками з кроком, що дорівнює 0,1-10 мм.

6. Спосіб спуску за п. 1, який відрізняється тим, що між гнучкими силовими елементами утворюють зазор 0,5-200 мм.

7. Спосіб спуску за п. 1,який відрізняється тим, що навантаження прикладають послідовно до 50- 500 ниток за секунду до розриву.

8. Спосіб спуску за п. 1, який відрізняється тим, що об'єкт спускають вниз зі швидкістю, прямо пропорційною масі об'єкта та кроку між еластичними нитками, що з'єднують два гнучкі силові елементи, і обернено пропорційною товщині еластичної нитки, величині зазору між гнучкими силовими елементами і величині подовження еластичної нитки до розриву.

Текст

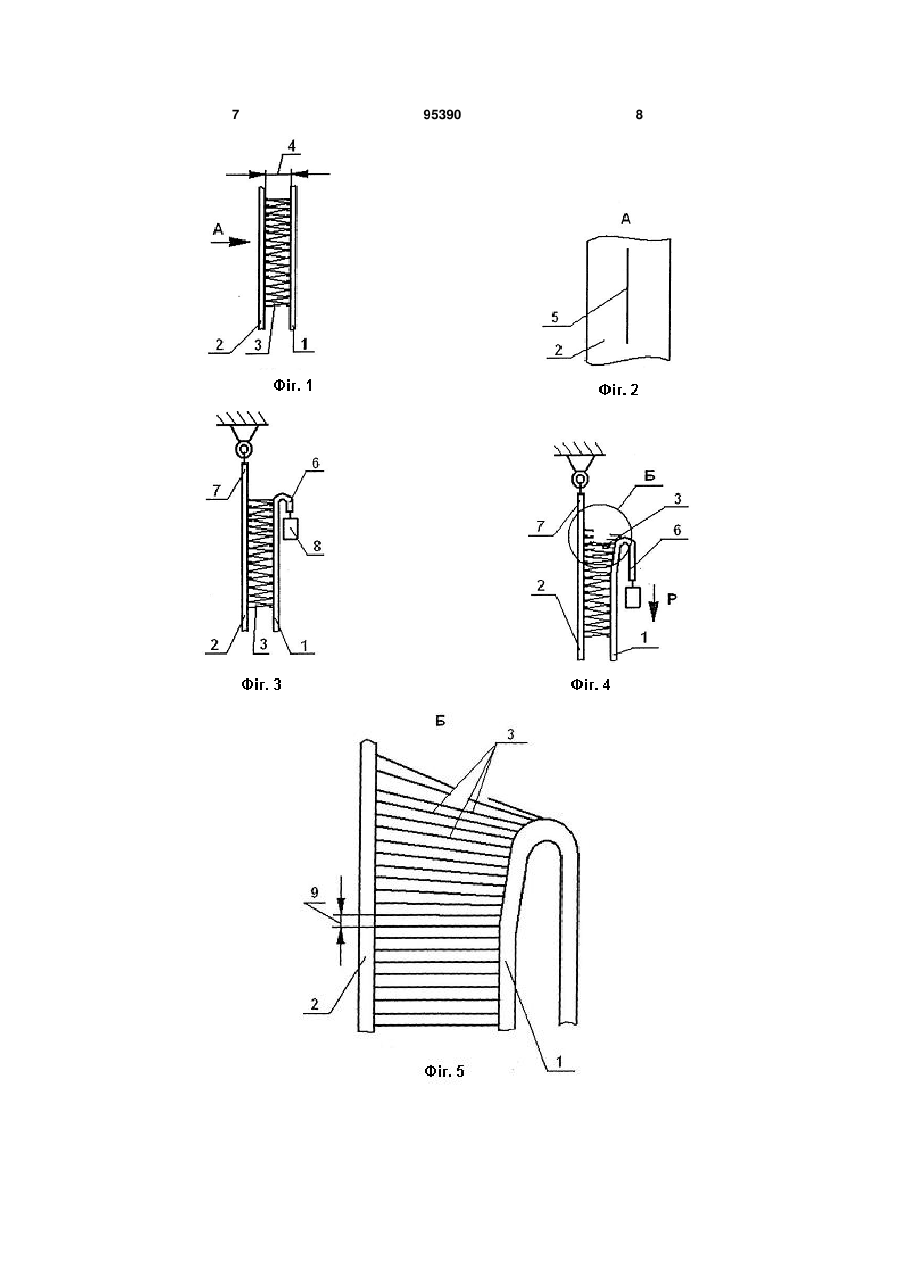

1. Спосіб спуску вантажів і людей з висотних об'єктів, який полягає в тому, що з'єднують два гнучкі силові елементи між собою сполучними нитками, кріплять вільний кінець другого гнучкого силового елемента в точці, з якої повинен початися спуск, підвішують об'єкт на вільному кінці першого гнучкого силового елемента, прикладають навантаження, що розриває, одночасно до декількох сполучних ниток до їхнього розриву, здійснюють спуск об'єкта вниз, який відрізняється тим, що з'єднують два гнучкі силові елементи між собою сполучними еластичними нитками з утворенням між гнучкими силовими елементами постійного за величиною зазору по всій довжині гнучких силових елементів, при цьому утворюють шов, паралельний кожному гнучкому силовому елементу, всі еластичні нитки розташовують в одній площині, а C2 2 (19) 1 3 95390 4 му з'єднують два гнучкі силові елементи між собою Фіг. 3 - спосіб з'єднання вільних кінців силових сполучними нитками, з'єднують вільний кінець елементів з опорою та об'єктом, який спускають. другого гнучкого силового елемента з верхньою Фіг. 4 - процес спуску об'єкта під дією сили вачастиною стропа, з можливістю переміщення заги об'єкта; значеного кінця спільно зі стропом, підвішують Фіг. 5 - процес розриву сполучних еластичних об'єкт на вільному кінці першого гнучкого силового ниток під час спуску об'єкта. елемента, прикладають навантаження, що розриСпосіб спуску вантажів і людей з висотних ває, одночасно до декількох сполучних ниток до об'єктів реалізується наступним чином. їхнього розриву, даючи можливість об'єкту спускаПеред початком спуску з'єднують перший гнутися на вільному кінці першого силового елемента чкий силовий елемент 1 і другий гнучкий силовий до повної зупинки і на відстань, що залежить тільелемент 2 між собою сполучними еластичними ки від ваги вантажу та швидкості падіння вантажу нитками 3. При цьому між першим гнучким силов момент початку натягу силових елементів (павим елементом 1 і другим гнучким силовим елетент Австралії на винахід № 1904001, кл. МПК ментом 2 утворюють постійний за величиною заА62В 35/04, опубл. 24.06.2002p.). зор 4. Зазор 4 між першим гнучким силовим Недоліком даного способу є те, що в ньому елементом 1 і другим гнучким силовим елементом повністю не передбачена можливість спуску, а 2 має постійне значення по всій довжині першого тільки амортизація при ударі вантажу, що впливає гнучкого силового елемента 1 і другого гнучкого на несучий трос, і зниження швидкості до повної силового елемента 2. Перший гнучкий силовий зупинки, за рахунок розриву сполучних ниток без елемент 1 і другий гнучкий силовий елемент 2 моїхнього розтягання, крім того, у даному способі не жуть бути виконані у вигляді стрічок, отриманих передбачене регулювання швидкості спуску. тканим способом, шляхом переплетення основних Технічним результатом, що може бути отриі утокових ниток, при цьому межа міцності цих османий у заявленому винаході, є створення спосоновних і утокових ниток перевищує межу міцності бу, придатного для безпечного спуску вантажів і сполучних еластичних ниток 3 принаймні на 20 %. людей з висотних об'єктів. При з'єднанні першого гнучкого силового елемента Технічний результат досягається тим, що в 1 і другого гнучкого силового елемента 2 за допоспособі спуску вантажів і людей з висотних об'єкмогою еластичних сполучних еластичних ниток 3 тів, який полягає в тому, що в ньому з'єднують два утворюють шов 5, паралельний кожному гнучкому гнучкі силові елементи між собою сполучними нитсиловому елементу 1 і 2, а всі еластичні нитки 3 ками з кроком, що дорівнює 0,1-10 мм, підвішують розташовують в одній площині або в декількох об'єкт на вільному кінці першого гнучкого силового паралельних площинах. Тут під паралельністю елемента, кріплять вільний кінець другого гнучкого шва 5 кожному гнучкому силовому елементу 1 і 2 силового елемента в точці, з якої повинен початирозуміють паралельність шва 5 бічним сторонам ся спуск, прикладають навантаження, що розригнучких силових елементів 1 і 2, виконаних у виває, одночасно до декількох сполучних ниток, до гляді стрічок або ременів. У випадку, коли як гнучкі їхнього розриву, здійснюють спуск об'єкта вниз, силові елементи 1 і 2 використовують канати або кріплять шарнірно вільний кінець другого гнучкого троси, шов 5 буде паралельний осям цих канатів силового елемента в точці, з якої повинен початиабо тросів. ся спуск, з'єднують два гнучкі силові елементи між Перед початком спуску кріплять вільний кінець собою сполучними еластичними нитками, з утво7 другого гнучкого силового елемента 2 у точці, з ренням між гнучкими силовими елементами посякої повинен початися спуск, як показано на фіг. 3, тійного за величиною зазору, що дорівнює 0,5-200 після чого підвішують об'єкт 8 на вільному кінці 6 мм, по всій довжині гнучких силових елементів, першого гнучкого силового елемента 1. При цьому при цьому утворюють шов, паралельний кожному краще вільний кінець 7 другого гнучкого силового гнучкому силовому елементу, а всі еластичні нитки елемента 2 кріпити в точці, з якої повинен початирозташовують в одній площині, вільний кінець ся спуск, шарнірно, щоб компенсувати непередбапершого гнучкого силового елемента переміщають чені можливі коливання другого гнучкого силового уздовж поверхні другого гнучкого силового елемеелемента 2 під час спуску об'єкта 8. Як об'єкт 8 нта, крім того кожну еластичну нитку розтягують може виступати людина або будь-який інший ванупродовж 0,0005-0,2 секунд до розриву, при цьому таж. подовження кожної сполучної еластичної нитки до Після того, як об'єкт 8 підвісять на вільному кірозриву становить від 5 до 500 %, розтягують однці 6 першого гнучкого силового елемента 1, розночасно до 50-2500 ниток на секунду до розриву, а тягують одночасно декілька найближчих до вільнооб'єкт спускають вниз зі швидкістю, прямо пропорго кінця 7 другого гнучкого силового елемента 2 ційною масі об'єкта та кроку між еластичними нитсполучних еластичних ниток 3, що утворюють груками, що з'єднують два гнучкі силові елементи, і пу навантажених сполучних еластичних ниток 3, із обернено пропорційною товщині еластичної нитки, силою розтягання, що дорівнює силі ваги, створювеличині зазору між гнучкими силовими елеменваної об'єктом 8, позначеної на фіг. 4 як Р, напрятами та величині подовження еластичної нитки до мок якої показано на тій самій фіг. 4 стрілкою. При розриву. цьому розподіл сили розтягання на сполучні еласЗаявлений винахід пояснюється за допомогою тичні нитки 3 з групи навантажених сполучних схем, наведених на фіг. 1,2, 3,4,5. еластичних ниток 3 здійснюють нерівномірно. Всі Фіг. 1 і 2 - спосіб з'єднання двох силових елерозтягнуті сполучні еластичні нитки 3 розташовументів, при цьому фіг. 2 - це вигляд по стрілці А на ють в одній площині. Найбільш навантаженою буфіг. 1. де сполучна еластична нитка 3, що є найближчою 5 95390 6 до вільного кінця 7 другого гнучкого силового елеПроведені випробування показали, що для мента 2. Наступною за величиною навантаження об'єкта 8 масою 100 кг, швидкості спуску 2 м/с мо(розтягання) буде нитка 3 наступна за сполучною жна досягти, застосовуючи сполучні еластичні еластичною ниткою 3 у напрямку спуску об'єкта 8, нитки 3, подовження кожної з яких до розриву стащо є найближчою до вільного кінця 7 другого гнучновить від 5 до 500 %. При цьому застосовувалися кого силового елемента 2. Далі ступінь навантанитки, виконані з ароматичного поліаміду, подовження (розтягання) кожної сполучної еластичної ження яких до розриву становить 4-5 %, поліуренитки 3 з групи навантажених сполучних еластичтанові нитки, подовження яких до розриву станоних ниток 3 буде зменшуватися в напрямку спуску вить 300-500 %, поліпропіленові нитки, об'єкта 8. подовження яких до розриву становить 15-20 %, Таким чином, сполучні еластичні нитки 3 підполіпропіленові нитки, подовження яких до розридають дії сили розтягання до їхнього розриву. При ву становить 20-200 %. За допомогою перелічених цьому сполучні еластичні нитки 3 з групи навантасполучних еластичних ниток з'єднували попарно жених сполучних еластичних ниток 3 розривають вантажні льони ПТЮ, виконані тканим способом з по черзі, починаючи зі сполучної еластичної нитки поліамідних ниток, з розривним навантаженням 3, найближчої до вільного кінця 7 другого гнучкого 15000 кгс, що були використані як силові елементи силового елемента 2 (крайня верхня сполучна 1 і 2, способом прошивання з кроком 0,1-10 мм і еластична нитка 3), і далі в напрямку спуску об'єкутворення між стрічками постійного за величиною та 8. Кількість ниток групи навантажених сполучзазору 0,5-200 мм. При використанні ниток з ароних еластичних ниток 3 за інших рівних умов спусматичного поліаміду виконували крок між нитками, ку є постійною, особливо при спуску неживих що становить 0,1 мм, і зазор між стрічками, що об'єктів, які не створюють коливань при зміні свого становить 200 мм. При використанні поліпропілеположення у просторі. Після розривання сполучної нових ниток виконували крок між нитками, що стаеластичної нитки 3, найближчої до вільного кінця 7 новить 3-7 мм, і зазор між стрічками, що становить другого гнучкого силового елемента 2, піддають дії 50-120 мм. При використанні поліуретанових ниток сили розтягання сполучну еластичну нитку 3, що виконували крок між нитками, що становить 10 мм, була найближчою до групи навантажених сполучі зазор між стрічками, що становить 0,5 мм. них еластичних ниток 3. Кожну еластичну нитку з ароматичного поліаТаким чином, по черзі розриваючи кожну споміду розтягували впродовж періоду від 0,0005 селучну еластичну нитку 3, вільний кінець 6 першого кунди до розриву, при цьому навантаження прикгнучкого силового елемента 1 переміщають узладали послідовно до 1500-2500 ниток за секунду довж поверхні другого гнучкого силового елемента до розриву. Кожну еластичну поліпропіленову нит2 і здійснюють спуск об'єкта 8 вниз. При цьому ку розтягували впродовж періоду від 0,005-0,01 спуск вантажу здійснюють з постійною швидкістю, секунди до розриву, при цьому навантаження прищо може мати відхилення за величиною не більш кладали послідовно до 100-300 ниток за секунду ніж на 25 %. до розриву. Кожну еластичну нитку з поліуретану При спуску об'єкта 8 відповідно до даного спорозтягували впродовж періоду від 0,2 секунди до собу, спускають об'єкт 8 зі швидкістю, прямо пророзриву, при цьому навантаження прикладали порційною масі самого об'єкта 8 і кроку 9 між еласпослідовно до 50-100 ниток за секунду до розриву. тичними нитками 3, що з'єднують два гнучкі силові При цьому спускання об'єкта здійснювали зі швиделементи 1 і 2, і обернено пропорційною товщині кістю 2 м/с + 25 %. сполучної еластичної нитки 3, величині зазору 4 Таким чином, за рахунок того, що з'єднують між гнучкими силовими елементами 1 і 2, і велидва гнучкі силові елементи між собою сполучними чині подовження еластичної нитки 3 до розриву. еластичними нитками з утворенням між гнучкими Оптимальна швидкість спуску вантажів і люсиловими елементами постійного за величиною дей з висотних об'єктів становить 2 метри за секузазору по всій довжині гнучких силових елементів, нду з відхиленням, що складає не більше 25 %, при цьому утворюють шов, паралельний кожному менша швидкість спуску може призвести до збільгнучкому силовому елементу, всі еластичні нитки шення групи навантажених сполучних еластичних розташовують в одній площині, а вільний кінець ниток 3, внаслідок чого може відбутися припиненпершого гнучкого силового елемента переміщають ня руху об'єкта 8, більша швидкість спуску може уздовж поверхні другого гнучкого силового елеменегативно позначитися на здоров'ї людини, що нта. виступає як об'єкт 8. 7 95390 8 9 Комп’ютерна верстка І. Скворцова 95390 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

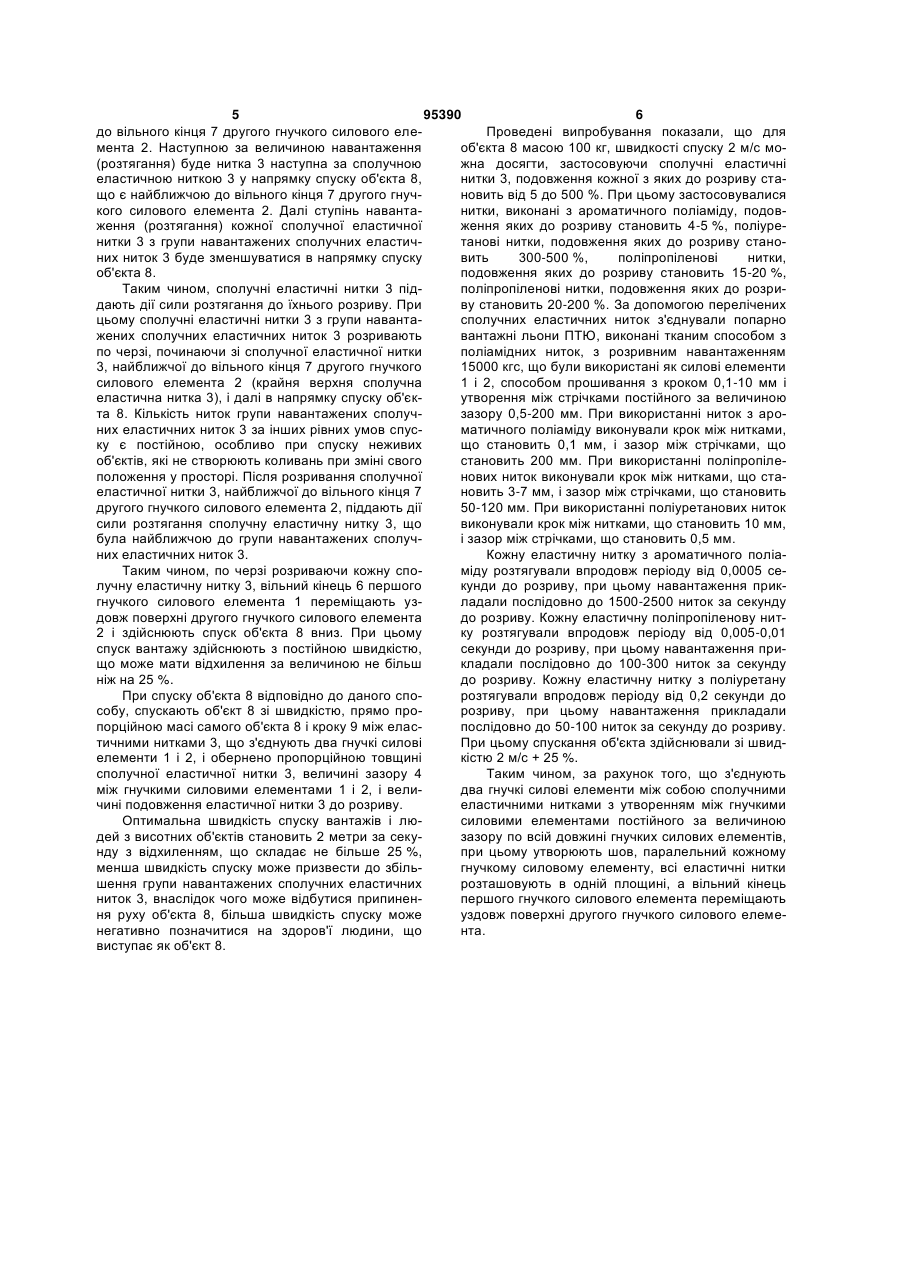

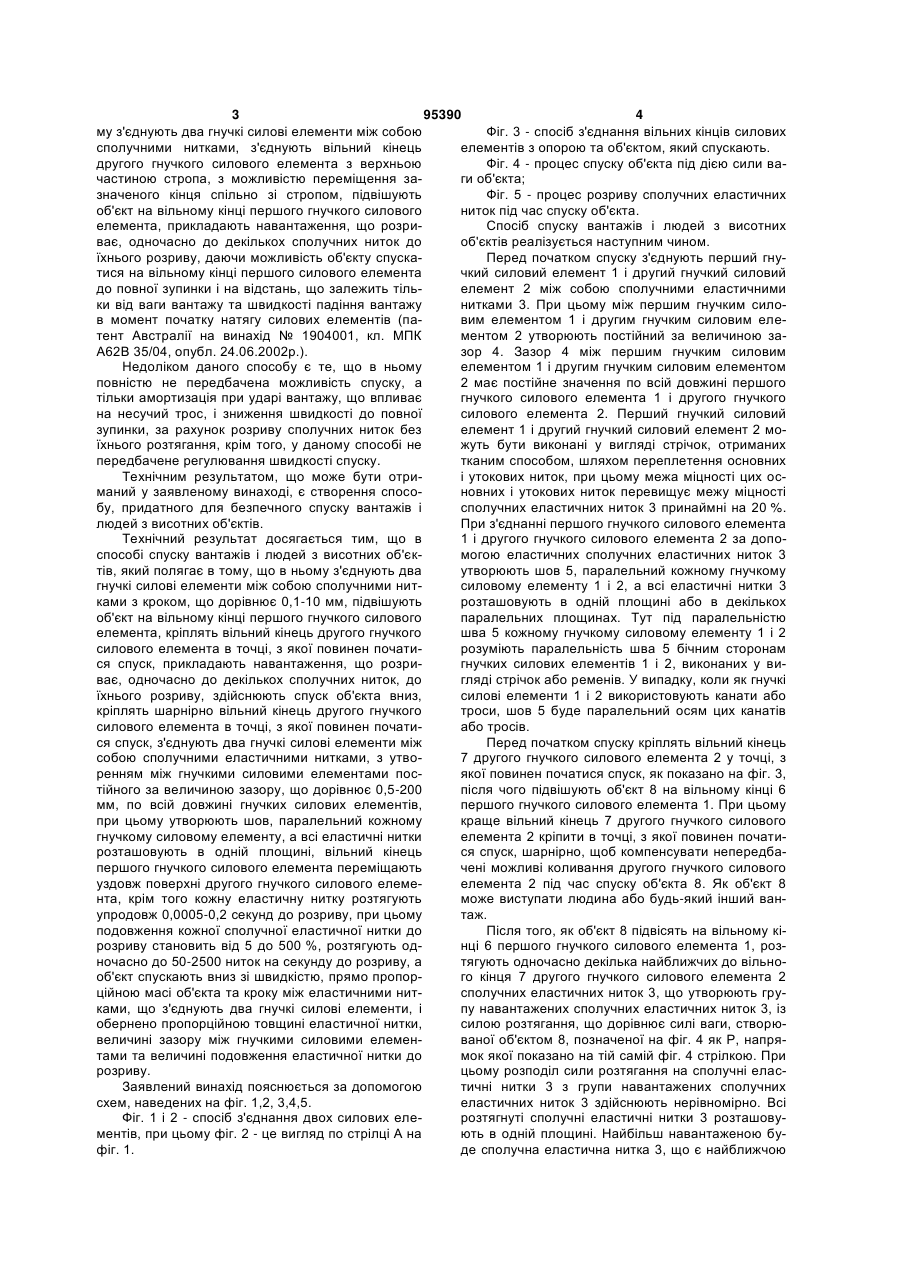

Дивитися

Додаткова інформація

Назва патенту англійською

Method for descending cargos and persons from high-rise objects

Автори англійською

Fominov Viktor Mykhailovych

Назва патенту російською

Способ спуска грузов и людей с высотных объектов

Автори російською

Фоминов Виктор Михайлович

МПК / Мітки

МПК: A62B 1/00, A62B 35/00

Мітки: вантажів, спосіб, висотних, людей, об'єктів, спуску
