Ківш екскаватора

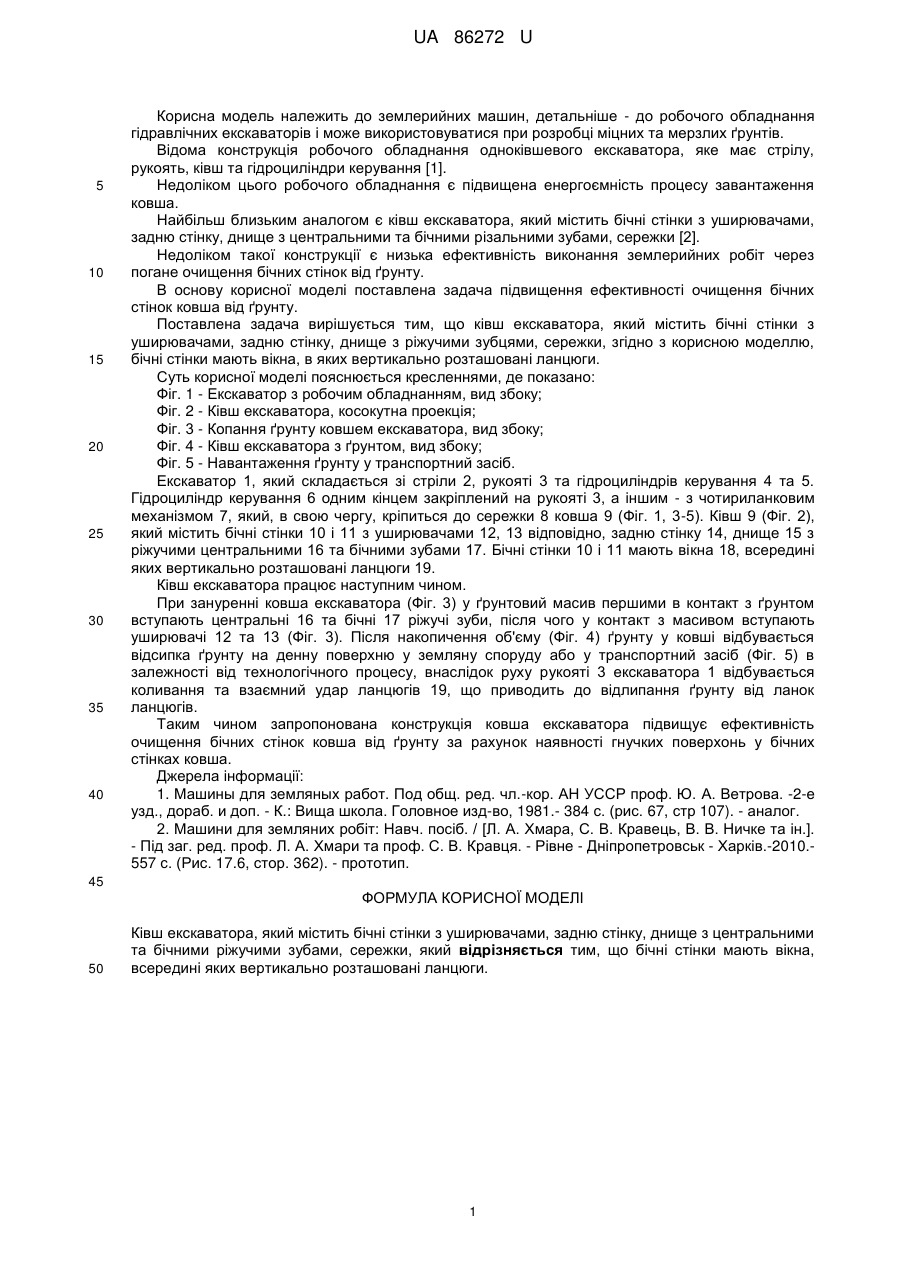

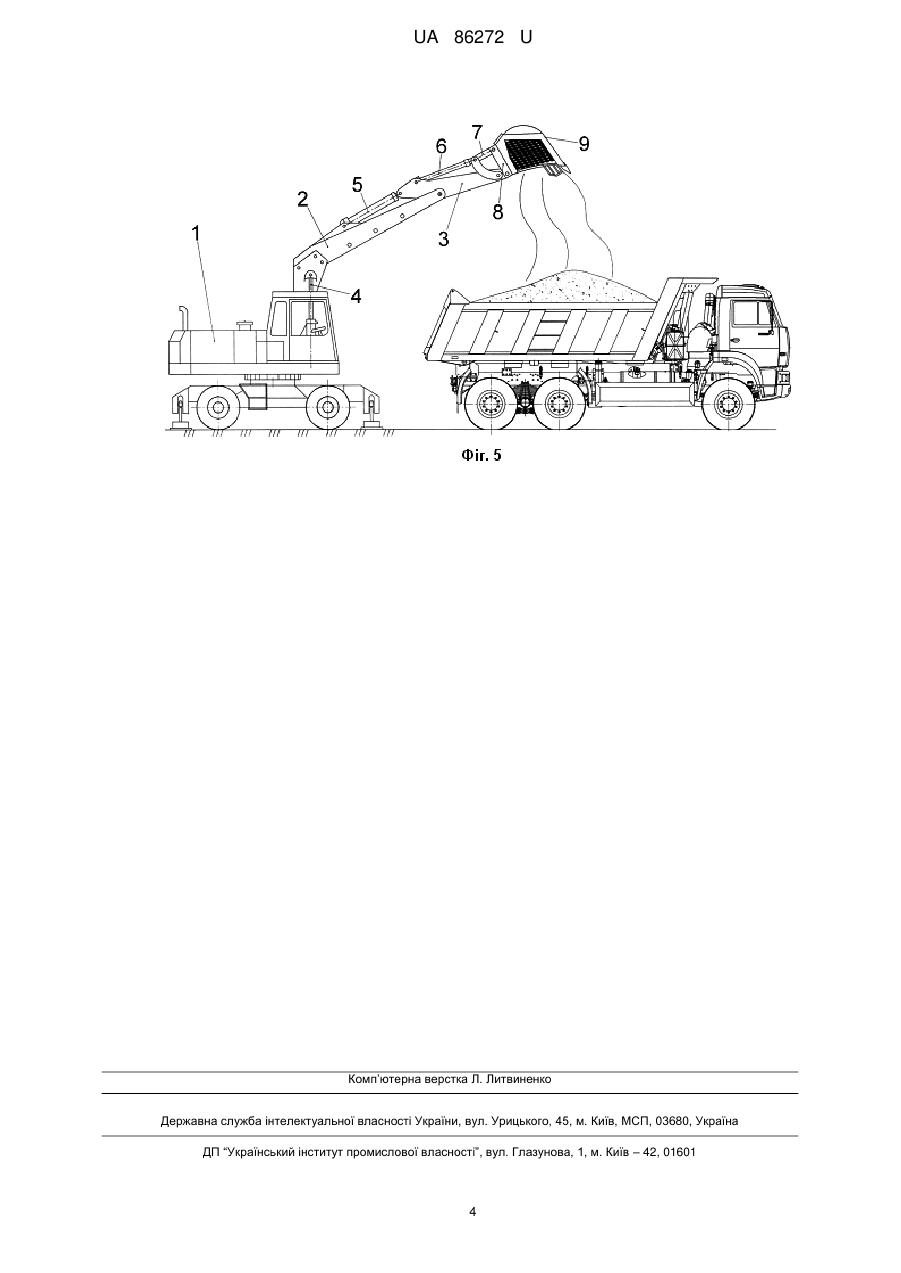

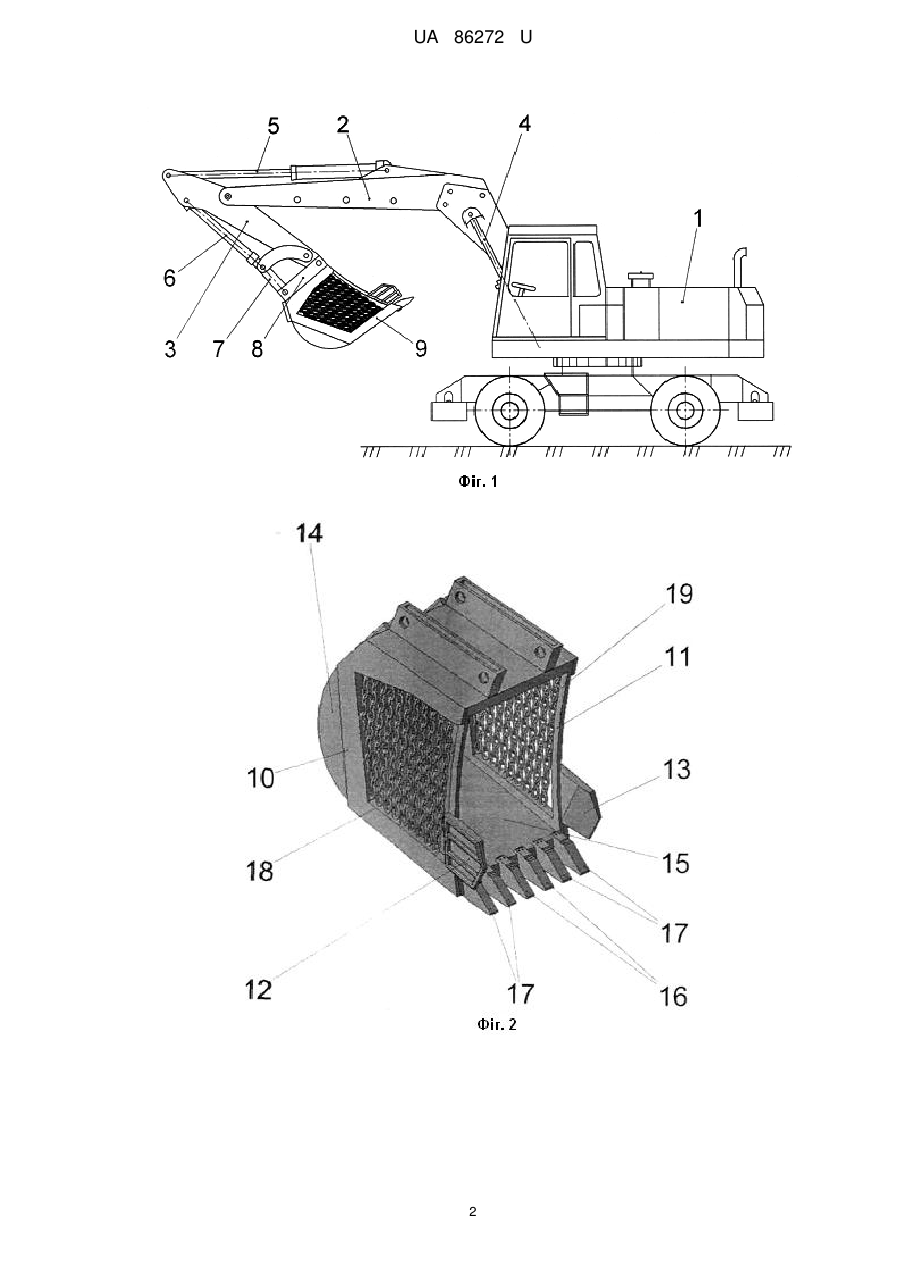

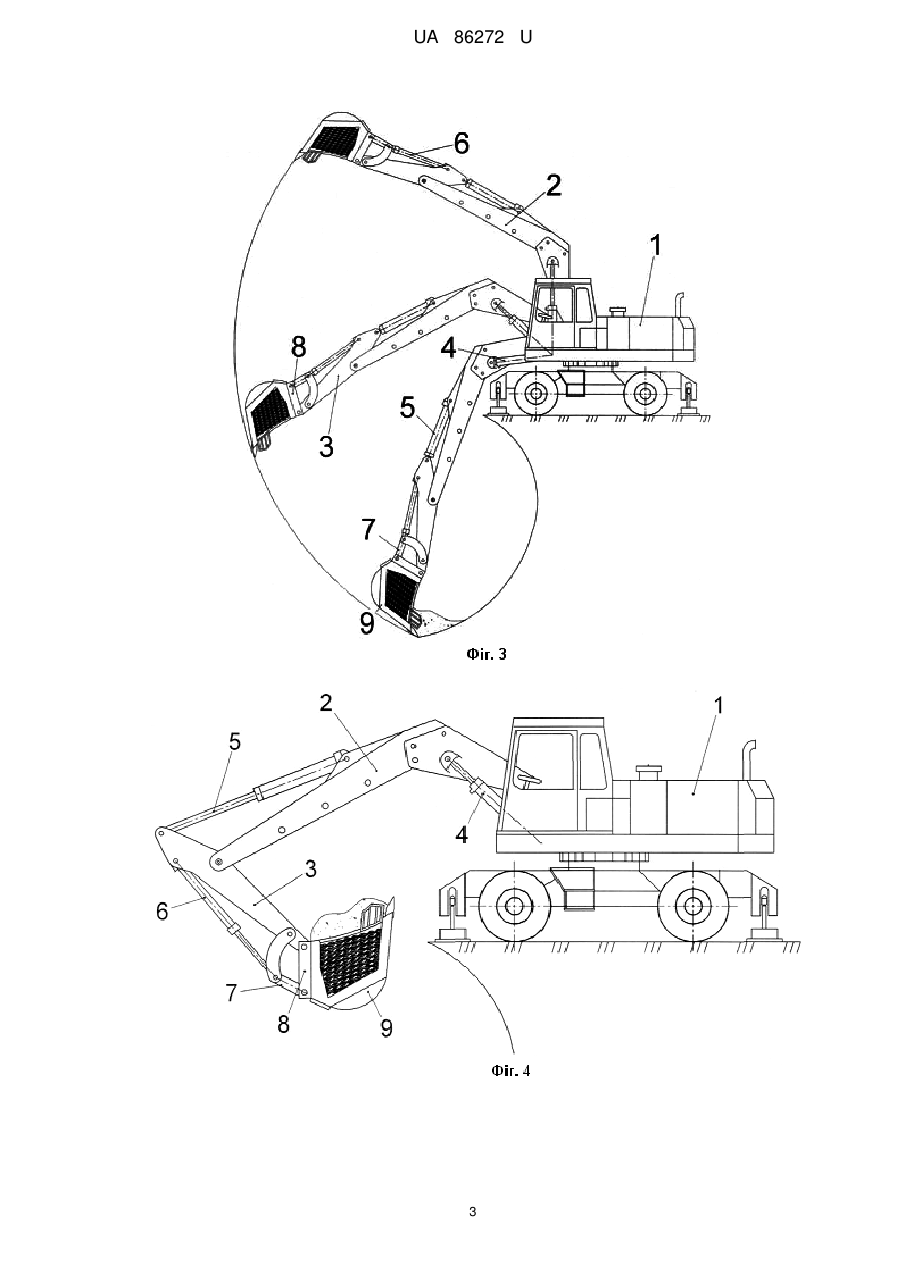

Реферат: Ківш екскаватора містить бічні стінки з уширювачами, задню стінку, днище з центральними та бічними ріжучими зубами, сережки. Бічні стінки мають вікна, всередині яких вертикально розташовані ланцюги. UA 86272 U (12) UA 86272 U UA 86272 U 5 10 15 20 25 30 35 40 Корисна модель належить до землерийних машин, детальніше - до робочого обладнання гідравлічних екскаваторів і може використовуватися при розробці міцних та мерзлих ґрунтів. Відома конструкція робочого обладнання одноківшевого екскаватора, яке має стрілу, рукоять, ківш та гідроциліндри керування [1]. Недоліком цього робочого обладнання є підвищена енергоємність процесу завантаження ковша. Найбільш близьким аналогом є ківш екскаватора, який містить бічні стінки з уширювачами, задню стінку, днище з центральними та бічними різальними зубами, сережки [2]. Недоліком такої конструкції є низька ефективність виконання землерийних робіт через погане очищення бічних стінок від ґрунту. В основу корисної моделі поставлена задача підвищення ефективності очищення бічних стінок ковша від ґрунту. Поставлена задача вирішується тим, що ківш екскаватора, який містить бічні стінки з уширювачами, задню стінку, днище з ріжучими зубцями, сережки, згідно з корисною моделлю, бічні стінки мають вікна, в яких вертикально розташовані ланцюги. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Екскаватор з робочим обладнанням, вид збоку; Фіг. 2 - Ківш екскаватора, косокутна проекція; Фіг. 3 - Копання ґрунту ковшем екскаватора, вид збоку; Фіг. 4 - Ківш екскаватора з ґрунтом, вид збоку; Фіг. 5 - Навантаження ґрунту у транспортний засіб. Екскаватор 1, який складається зі стріли 2, рукояті 3 та гідроциліндрів керування 4 та 5. Гідроциліндр керування 6 одним кінцем закріплений на рукояті 3, а іншим - з чотириланковим механізмом 7, який, в свою чергу, кріпиться до сережки 8 ковша 9 (Фіг. 1, 3-5). Ківш 9 (Фіг. 2), який містить бічні стінки 10 і 11 з уширювачами 12, 13 відповідно, задню стінку 14, днище 15 з ріжучими центральними 16 та бічними зубами 17. Бічні стінки 10 і 11 мають вікна 18, всередині яких вертикально розташовані ланцюги 19. Ківш екскаватора працює наступним чином. При зануренні ковша екскаватора (Фіг. 3) у ґрунтовий масив першими в контакт з ґрунтом вступають центральні 16 та бічні 17 ріжучі зуби, після чого у контакт з масивом вступають уширювачі 12 та 13 (Фіг. 3). Після накопичення об'єму (Фіг. 4) ґрунту у ковші відбувається відсипка ґрунту на денну поверхню у земляну споруду або у транспортний засіб (Фіг. 5) в залежності від технологічного процесу, внаслідок руху рукояті 3 екскаватора 1 відбувається коливання та взаємний удар ланцюгів 19, що приводить до відлипання ґрунту від ланок ланцюгів. Таким чином запропонована конструкція ковша екскаватора підвищує ефективність очищення бічних стінок ковша від ґрунту за рахунок наявності гнучких поверхонь у бічних стінках ковша. Джерела інформації: 1. Машины для земляных работ. Под общ. ред. чл.-кор. АН УССР проф. Ю. А. Ветрова. -2-е узд., дораб. и доп. - К.: Вища школа. Головное изд-во, 1981.- 384 с. (рис. 67, стр 107). - аналог. 2. Машини для земляних робіт: Навч. посіб. / [Л. А. Хмара, С. В. Кравець, В. В. Ничке та ін.]. - Під заг. ред. проф. Л. А. Хмари та проф. С. В. Кравця. - Рівне - Дніпропетровськ - Харків.-2010.557 с. (Рис. 17.6, стор. 362). - прототип. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ківш екскаватора, який містить бічні стінки з уширювачами, задню стінку, днище з центральними та бічними ріжучими зубами, сережки, який відрізняється тим, що бічні стінки мають вікна, всередині яких вертикально розташовані ланцюги. 1 UA 86272 U 2 UA 86272 U 3 UA 86272 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
