Каретка-дозатор

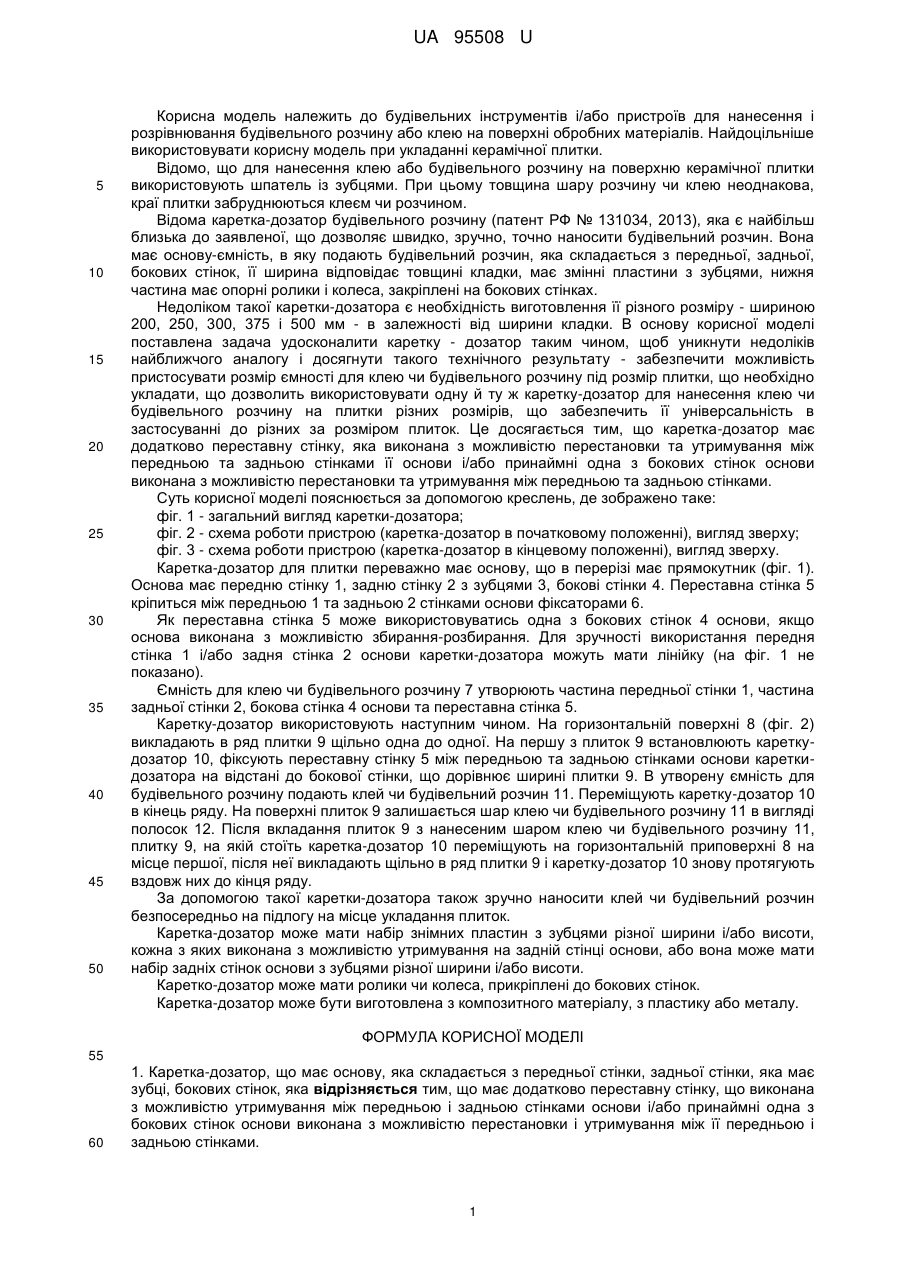

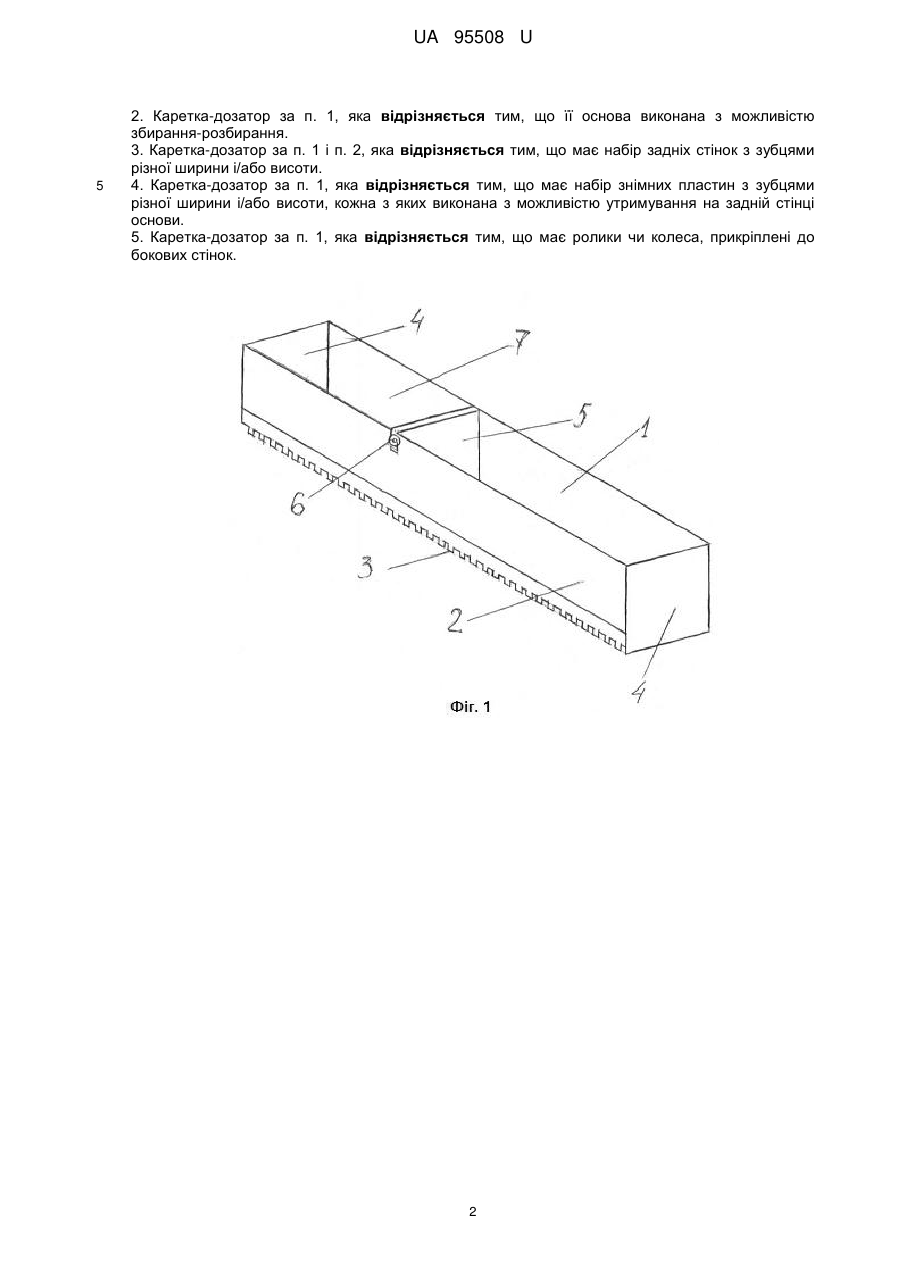

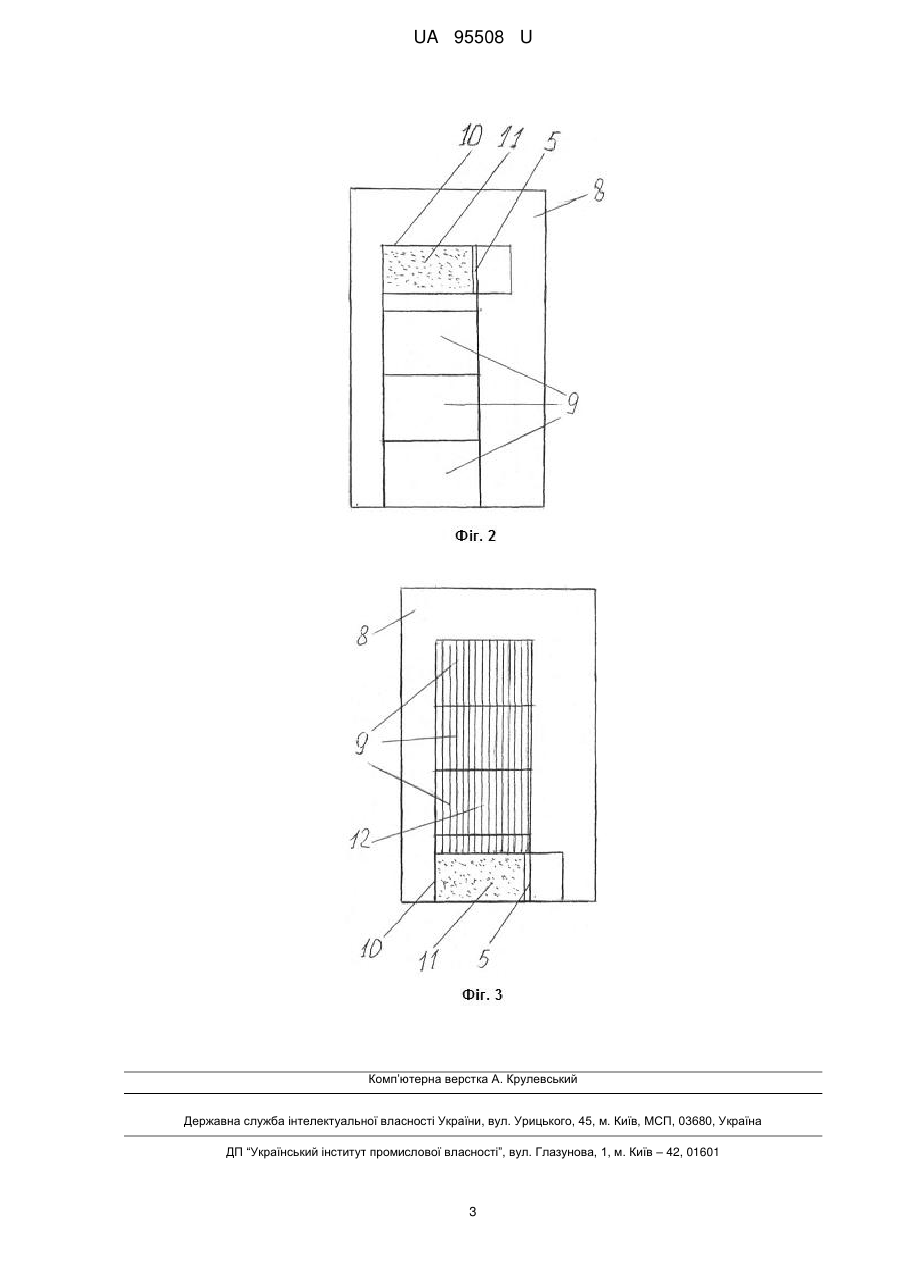

Реферат: UA 95508 U UA 95508 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельних інструментів і/або пристроїв для нанесення і розрівнювання будівельного розчину або клею на поверхні обробних матеріалів. Найдоцільніше використовувати корисну модель при укладанні керамічної плитки. Відомо, що для нанесення клею або будівельного розчину на поверхню керамічної плитки використовують шпатель із зубцями. При цьому товщина шару розчину чи клею неоднакова, краї плитки забруднюються клеєм чи розчином. Відома каретка-дозатор будівельного розчину (патент РФ № 131034, 2013), яка є найбільш близька до заявленої, що дозволяє швидко, зручно, точно наносити будівельний розчин. Вона має основу-ємність, в яку подають будівельний розчин, яка складається з передньої, задньої, бокових стінок, її ширина відповідає товщині кладки, має змінні пластини з зубцями, нижня частина має опорні ролики і колеса, закріплені на бокових стінках. Недоліком такої каретки-дозатора є необхідність виготовлення її різного розміру - шириною 200, 250, 300, 375 і 500 мм - в залежності від ширини кладки. В основу корисної моделі поставлена задача удосконалити каретку - дозатор таким чином, щоб уникнути недоліків найближчого аналогу і досягнути такого технічного результату - забезпечити можливість пристосувати розмір ємності для клею чи будівельного розчину під розмір плитки, що необхідно укладати, що дозволить використовувати одну й ту ж каретку-дозатор для нанесення клею чи будівельного розчину на плитки різних розмірів, що забезпечить її універсальність в застосуванні до різних за розміром плиток. Це досягається тим, що каретка-дозатор має додатково переставну стінку, яка виконана з можливістю перестановки та утримування між передньою та задньою стінками її основи і/або принаймні одна з бокових стінок основи виконана з можливістю перестановки та утримування між передньою та задньою стінками. Суть корисної моделі пояснюється за допомогою креслень, де зображено таке: фіг. 1 - загальний вигляд каретки-дозатора; фіг. 2 - схема роботи пристрою (каретка-дозатор в початковому положенні), вигляд зверху; фіг. 3 - схема роботи пристрою (каретка-дозатор в кінцевому положенні), вигляд зверху. Каретка-дозатор для плитки переважно має основу, що в перерізі має прямокутник (фіг. 1). Основа має передню стінку 1, задню стінку 2 з зубцями 3, бокові стінки 4. Переставна стінка 5 кріпиться між передньою 1 та задньою 2 стінками основи фіксаторами 6. Як переставна стінка 5 може використовуватись одна з бокових стінок 4 основи, якщо основа виконана з можливістю збирання-розбирання. Для зручності використання передня стінка 1 і/або задня стінка 2 основи каретки-дозатора можуть мати лінійку (на фіг. 1 не показано). Ємність для клею чи будівельного розчину 7 утворюють частина передньої стінки 1, частина задньої стінки 2, бокова стінка 4 основи та переставна стінка 5. Каретку-дозатор використовують наступним чином. На горизонтальній поверхні 8 (фіг. 2) викладають в ряд плитки 9 щільно одна до одної. На першу з плиток 9 встановлюють кареткудозатор 10, фіксують переставну стінку 5 між передньою та задньою стінками основи кареткидозатора на відстані до бокової стінки, що дорівнює ширині плитки 9. В утворену ємність для будівельного розчину подають клей чи будівельний розчин 11. Переміщують каретку-дозатор 10 в кінець ряду. На поверхні плиток 9 залишається шар клею чи будівельного розчину 11 в вигляді полосок 12. Після вкладання плиток 9 з нанесеним шаром клею чи будівельного розчину 11, плитку 9, на якій стоїть каретка-дозатор 10 переміщують на горизонтальній приповерхні 8 на місце першої, після неї викладають щільно в ряд плитки 9 і каретку-дозатор 10 знову протягують вздовж них до кінця ряду. За допомогою такої каретки-дозатора також зручно наносити клей чи будівельний розчин безпосередньо на підлогу на місце укладання плиток. Каретка-дозатор може мати набір знімних пластин з зубцями різної ширини і/або висоти, кожна з яких виконана з можливістю утримування на задній стінці основи, або вона може мати набір задніх стінок основи з зубцями різної ширини і/або висоти. Каретко-дозатор може мати ролики чи колеса, прикріплені до бокових стінок. Каретка-дозатор може бути виготовлена з композитного матеріалу, з пластику або металу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Каретка-дозатор, що має основу, яка складається з передньої стінки, задньої стінки, яка має зубці, бокових стінок, яка відрізняється тим, що має додатково переставну стінку, що виконана з можливістю утримування між передньою і задньою стінками основи і/або принаймні одна з бокових стінок основи виконана з можливістю перестановки і утримування між її передньою і задньою стінками. 1 UA 95508 U 5 2. Каретка-дозатор за п. 1, яка відрізняється тим, що її основа виконана з можливістю збирання-розбирання. 3. Каретка-дозатор за п. 1 і п. 2, яка відрізняється тим, що має набір задніх стінок з зубцями різної ширини і/або висоти. 4. Каретка-дозатор за п. 1, яка відрізняється тим, що має набір знімних пластин з зубцями різної ширини і/або висоти, кожна з яких виконана з можливістю утримування на задній стінці основи. 5. Каретка-дозатор за п. 1, яка відрізняється тим, що має ролики чи колеса, прикріплені до бокових стінок. 2 UA 95508 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
