Спосіб виготовлення біметалевої оребреної труби

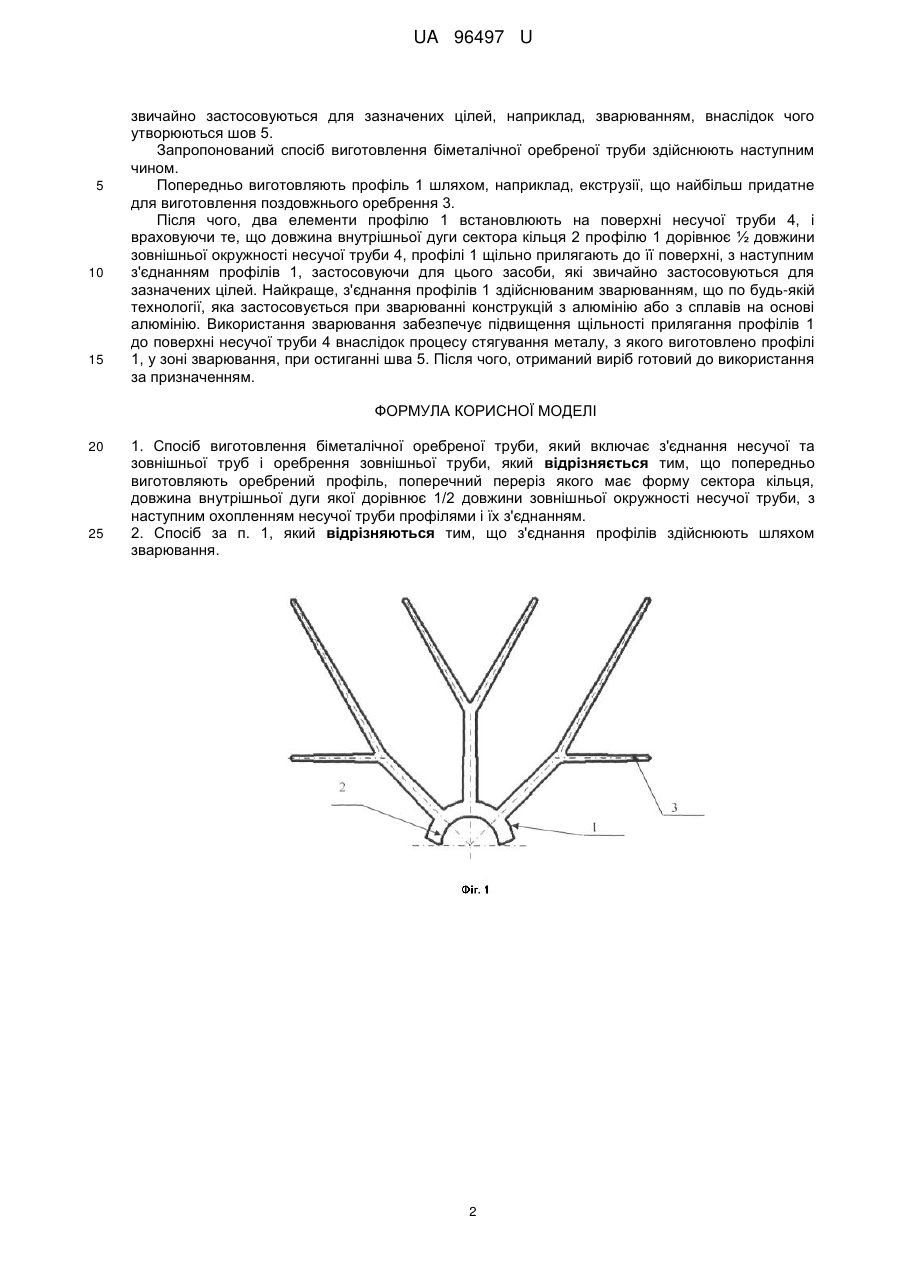

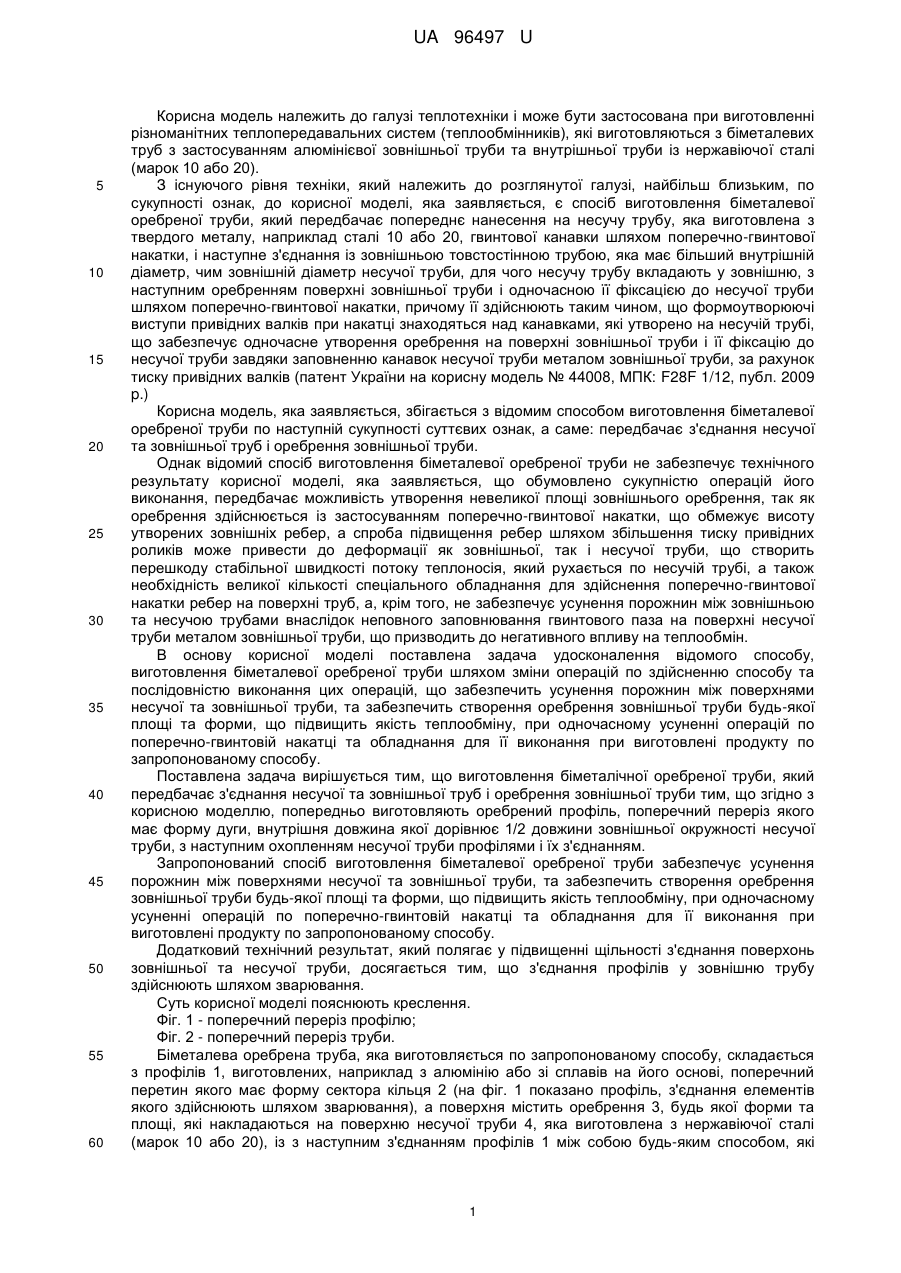

Реферат: Спосіб виготовлення біметалічної оребреної труби включає з'єднання несучої та зовнішньої труб, і оребрення зовнішньої труби. Попередньо виготовляють оребрений профіль, поперечний переріз якого має форму сектора кільця, довжина внутрішньої дуги якої дорівнює 1/2 довжини зовнішньої окружності несучої труби, з наступним охопленням несучої труби профілями і їх з'єднанням. UA 96497 U (12) UA 96497 U UA 96497 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі теплотехніки і може бути застосована при виготовленні різноманітних теплопередавальних систем (теплообмінників), які виготовляються з біметалевих труб з застосуванням алюмінієвої зовнішньої труби та внутрішньої труби із нержавіючої сталі (марок 10 або 20). З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким, по сукупності ознак, до корисної моделі, яка заявляється, є спосіб виготовлення біметалевої оребреної труби, який передбачає попереднє нанесення на несучу трубу, яка виготовлена з твердого металу, наприклад сталі 10 або 20, гвинтової канавки шляхом поперечно-гвинтової накатки, і наступне з'єднання із зовнішньою товстостінною трубою, яка має більший внутрішній діаметр, чим зовнішній діаметр несучої труби, для чого несучу трубу вкладають у зовнішню, з наступним оребренням поверхні зовнішньої труби і одночасною її фіксацією до несучої труби шляхом поперечно-гвинтової накатки, причому її здійснюють таким чином, що формоутворюючі виступи привідних валків при накатці знаходяться над канавками, які утворено на несучій трубі, що забезпечує одночасне утворення оребрення на поверхні зовнішньої труби і її фіксацію до несучої труби завдяки заповненню канавок несучої труби металом зовнішньої труби, за рахунок тиску привідних валків (патент України на корисну модель № 44008, МПК: F28F 1/12, публ. 2009 p.) Корисна модель, яка заявляється, збігається з відомим способом виготовлення біметалевої оребреної труби по наступній сукупності суттєвих ознак, а саме: передбачає з'єднання несучої та зовнішньої труб і оребрення зовнішньої труби. Однак відомий спосіб виготовлення біметалевої оребреної труби не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено сукупністю операцій його виконання, передбачає можливість утворення невеликої площі зовнішнього оребрення, так як оребрення здійснюється із застосуванням поперечно-гвинтової накатки, що обмежує висоту утворених зовнішніх ребер, а спроба підвищення ребер шляхом збільшення тиску привідних роликів може привести до деформації як зовнішньої, так і несучої труби, що створить перешкоду стабільної швидкості потоку теплоносія, який рухається по несучій трубі, а також необхідність великої кількості спеціального обладнання для здійснення поперечно-гвинтової накатки ребер на поверхні труб, а, крім того, не забезпечує усунення порожнин між зовнішньою та несучою трубами внаслідок неповного заповнювання гвинтового паза на поверхні несучої труби металом зовнішньої труби, що призводить до негативного впливу на теплообмін. В основу корисної моделі поставлена задача удосконалення відомого способу, виготовлення біметалевої оребреної труби шляхом зміни операцій по здійсненню способу та послідовністю виконання цих операцій, що забезпечить усунення порожнин між поверхнями несучої та зовнішньої труби, та забезпечить створення оребрення зовнішньої труби будь-якої площі та форми, що підвищить якість теплообміну, при одночасному усуненні операцій по поперечно-гвинтовій накатці та обладнання для її виконання при виготовлені продукту по запропонованому способу. Поставлена задача вирішується тим, що виготовлення біметалічної оребреної труби, який передбачає з'єднання несучої та зовнішньої труб і оребрення зовнішньої труби тим, що згідно з корисною моделлю, попередньо виготовляють оребрений профіль, поперечний переріз якого має форму дуги, внутрішня довжина якої дорівнює 1/2 довжини зовнішньої окружності несучої труби, з наступним охопленням несучої труби профілями і їх з'єднанням. Запропонований спосіб виготовлення біметалевої оребреної труби забезпечує усунення порожнин між поверхнями несучої та зовнішньої труби, та забезпечить створення оребрення зовнішньої труби будь-якої площі та форми, що підвищить якість теплообміну, при одночасному усуненні операцій по поперечно-гвинтовій накатці та обладнання для її виконання при виготовлені продукту по запропонованому способу. Додатковий технічний результат, який полягає у підвищенні щільності з'єднання поверхонь зовнішньої та несучої труби, досягається тим, що з'єднання профілів у зовнішню трубу здійснюють шляхом зварювання. Суть корисної моделі пояснюють креслення. Фіг. 1 - поперечний переріз профілю; Фіг. 2 - поперечний переріз труби. Біметалева оребрена труба, яка виготовляється по запропонованому способу, складається з профілів 1, виготовлених, наприклад з алюмінію або зі сплавів на його основі, поперечний перетин якого має форму сектора кільця 2 (на фіг. 1 показано профіль, з'єднання елементів якого здійснюють шляхом зварювання), а поверхня містить оребрення 3, будь якої форми та площі, які накладаються на поверхню несучої труби 4, яка виготовлена з нержавіючої сталі (марок 10 або 20), із з наступним з'єднанням профілів 1 між собою будь-яким способом, які 1 UA 96497 U 5 10 15 звичайно застосовуються для зазначених цілей, наприклад, зварюванням, внаслідок чого утворюються шов 5. Запропонований спосіб виготовлення біметалічної оребреної труби здійснюють наступним чином. Попередньо виготовляють профіль 1 шляхом, наприклад, екструзії, що найбільш придатне для виготовлення поздовжнього оребрення 3. Після чого, два елементи профілю 1 встановлюють на поверхні несучої труби 4, і враховуючи те, що довжина внутрішньої дуги сектора кільця 2 профілю 1 дорівнює ½ довжини зовнішньої окружності несучої труби 4, профілі 1 щільно прилягають до її поверхні, з наступним з'єднанням профілів 1, застосовуючи для цього засоби, які звичайно застосовуються для зазначених цілей. Найкраще, з'єднання профілів 1 здійснюваним зварюванням, що по будь-якій технології, яка застосовується при зварюванні конструкцій з алюмінію або з сплавів на основі алюмінію. Використання зварювання забезпечує підвищення щільності прилягання профілів 1 до поверхні несучої труби 4 внаслідок процесу стягування металу, з якого виготовлено профілі 1, у зоні зварювання, при остиганні шва 5. Після чого, отриманий виріб готовий до використання за призначенням. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Спосіб виготовлення біметалічної оребреної труби, який включає з'єднання несучої та зовнішньої труб і оребрення зовнішньої труби, який відрізняється тим, що попередньо виготовляють оребрений профіль, поперечний переріз якого має форму сектора кільця, довжина внутрішньої дуги якої дорівнює 1/2 довжини зовнішньої окружності несучої труби, з наступним охопленням несучої труби профілями і їх з'єднанням. 2. Спосіб за п. 1, який відрізняються тим, що з'єднання профілів здійснюють шляхом зварювання. 2 UA 96497 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
