Автомат для пакування сипких продуктів у готові пакети

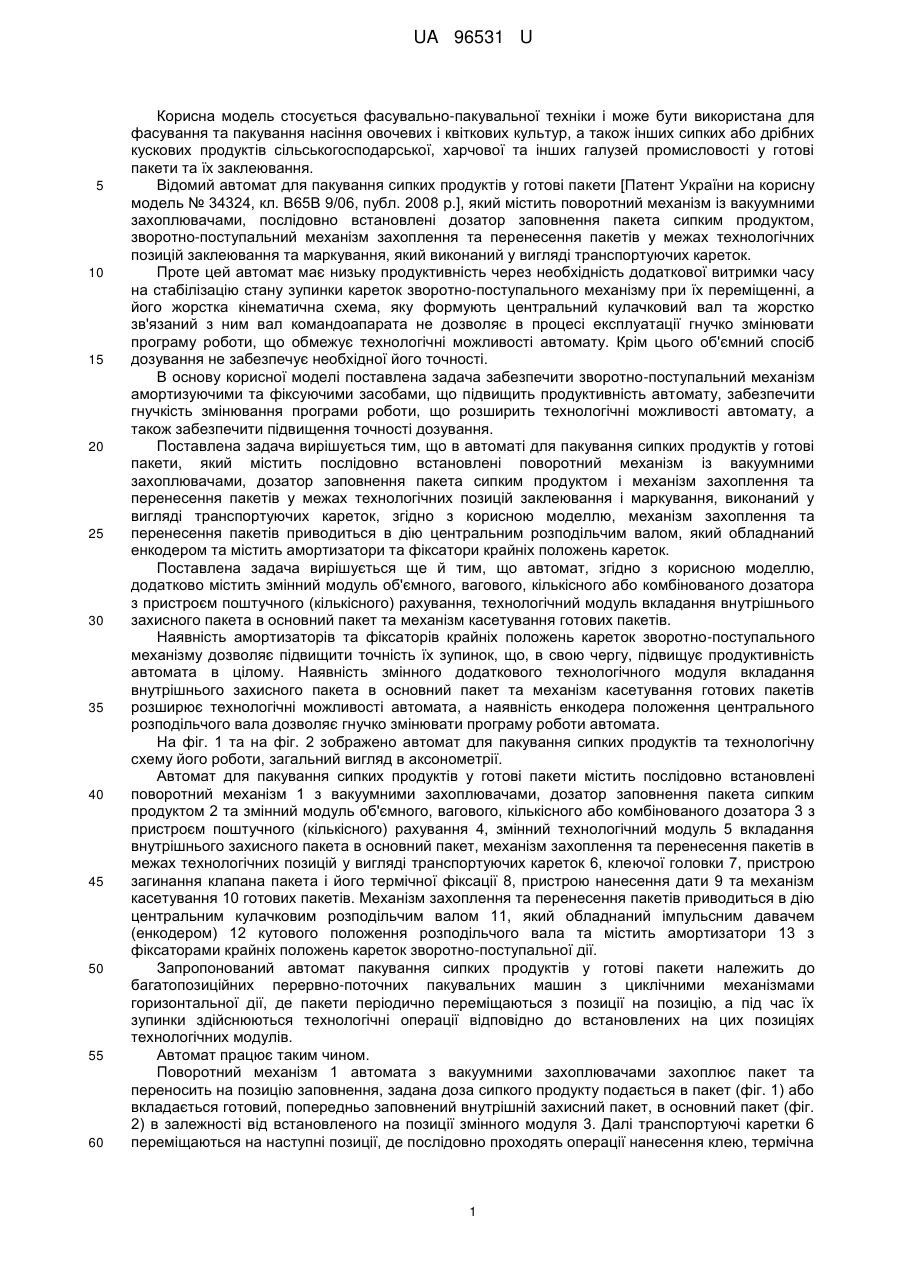

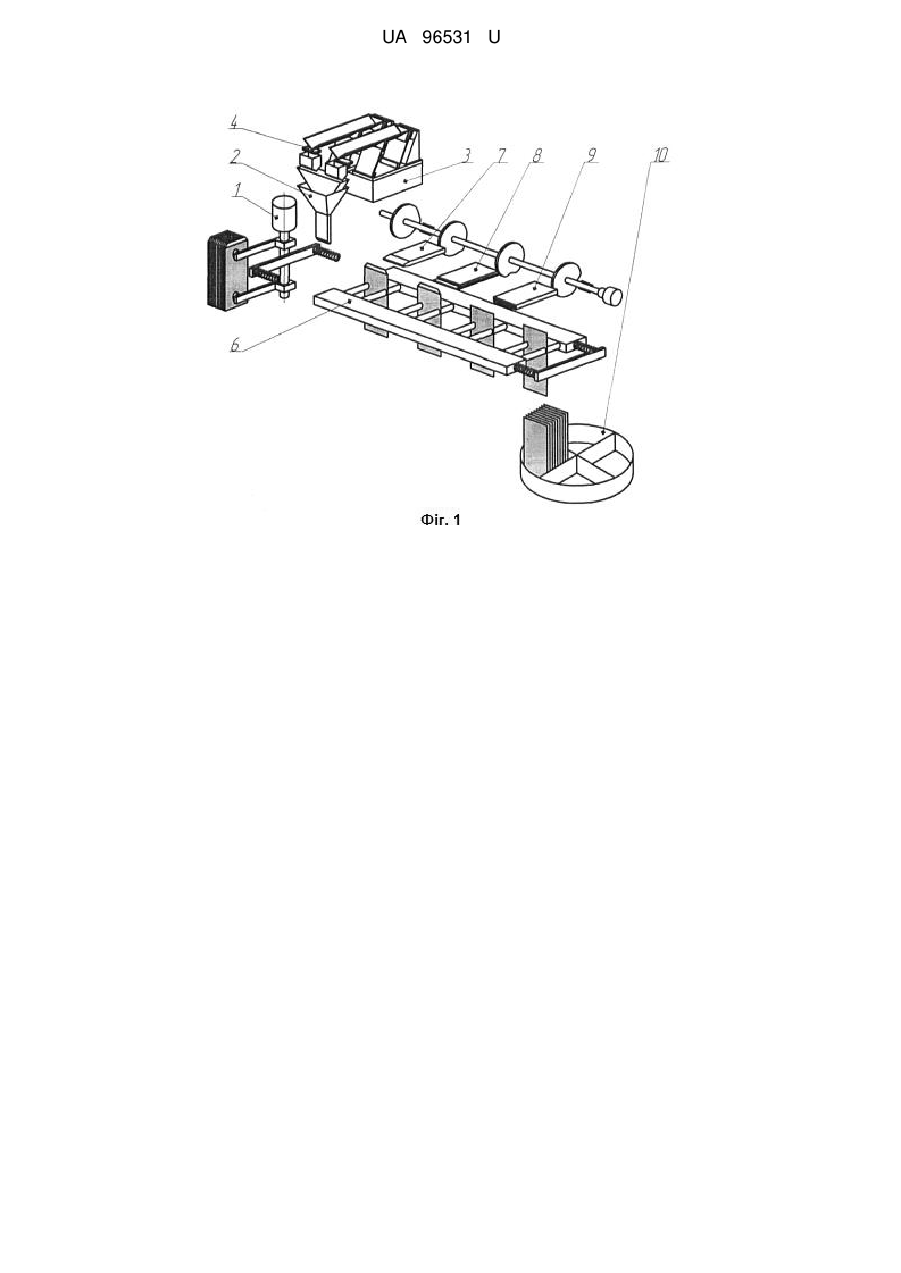

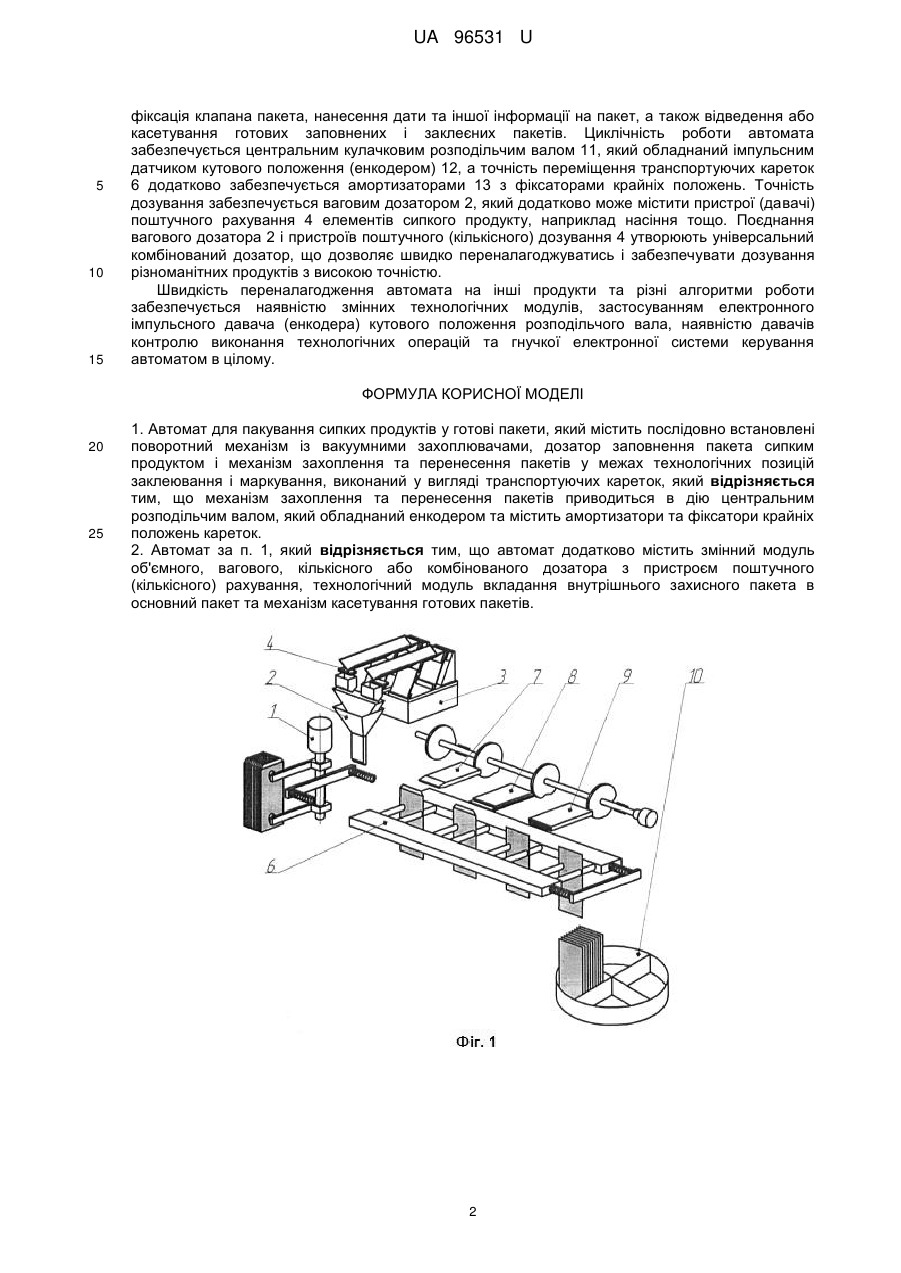

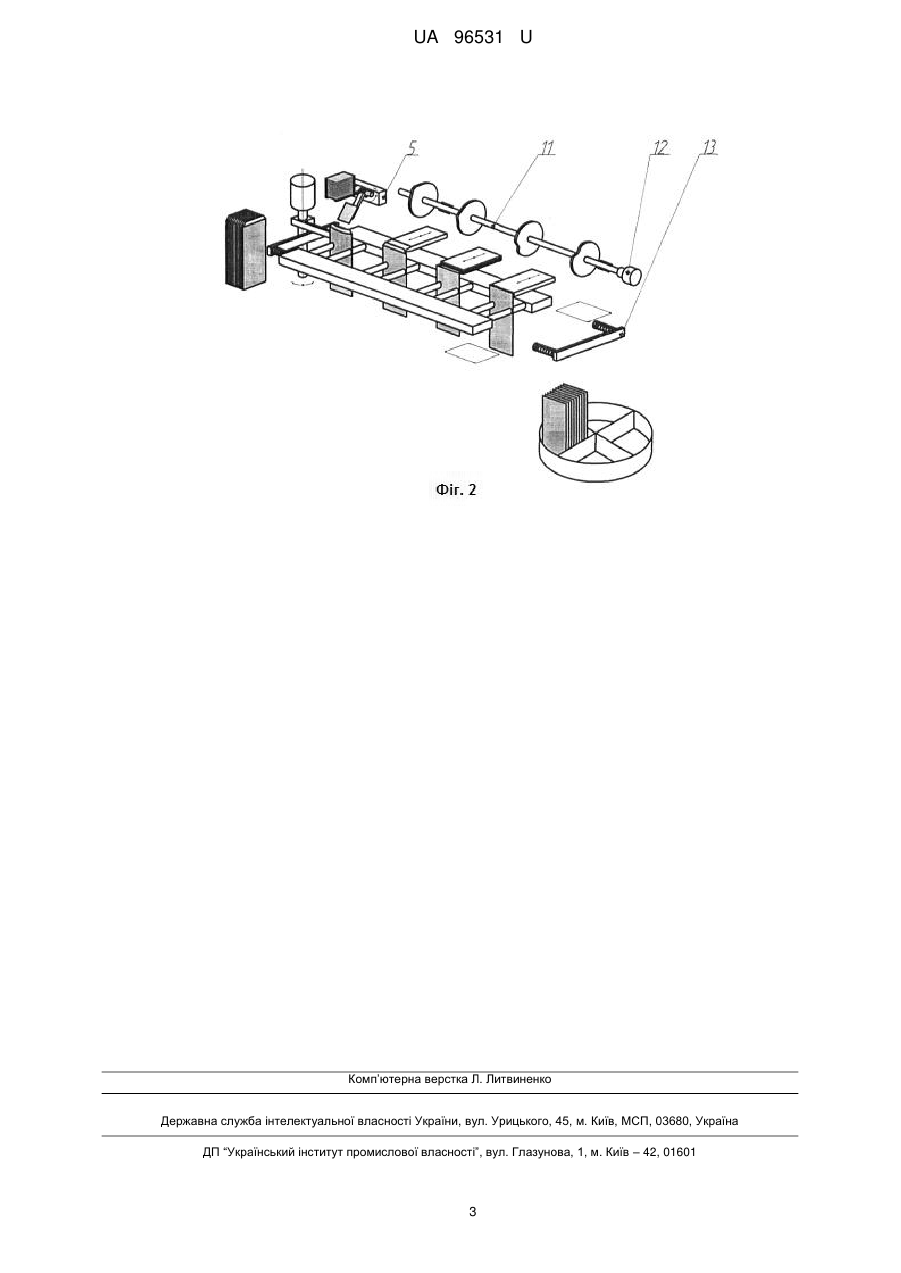

Реферат: Автомат для пакування сипких продуктів у готові пакети містить послідовно встановлені поворотний механізм із вакуумними захоплювачами, дозатор заповнення пакета сипким продуктом і механізм захоплення та перенесення пакетів у межах технологічних позицій заклеювання і маркування, виконаний у вигляді транспортуючих кареток. Крім цього механізм захоплення та перенесення пакетів приводиться в дію центральним розподільчим валом, який обладнаний енкодером та містить амортизатори та фіксатори крайніх положень кареток. UA 96531 U (12) UA 96531 U UA 96531 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується фасувально-пакувальної техніки і може бути використана для фасування та пакування насіння овочевих і квіткових культур, а також інших сипких або дрібних кускових продуктів сільськогосподарської, харчової та інших галузей промисловості у готові пакети та їх заклеювання. Відомий автомат для пакування сипких продуктів у готові пакети [Патент України на корисну модель № 34324, кл. В65В 9/06, публ. 2008 p.], який містить поворотний механізм із вакуумними захоплювачами, послідовно встановлені дозатор заповнення пакета сипким продуктом, зворотно-поступальний механізм захоплення та перенесення пакетів у межах технологічних позицій заклеювання та маркування, який виконаний у вигляді транспортуючих кареток. Проте цей автомат має низьку продуктивність через необхідність додаткової витримки часу на стабілізацію стану зупинки кареток зворотно-поступального механізму при їх переміщенні, а його жорстка кінематична схема, яку формують центральний кулачковий вал та жорстко зв'язаний з ним вал командоапарата не дозволяє в процесі експлуатації гнучко змінювати програму роботи, що обмежує технологічні можливості автомату. Крім цього об'ємний спосіб дозування не забезпечує необхідної його точності. В основу корисної моделі поставлена задача забезпечити зворотно-поступальний механізм амортизуючими та фіксуючими засобами, що підвищить продуктивність автомату, забезпечити гнучкість змінювання програми роботи, що розширить технологічні можливості автомату, а також забезпечити підвищення точності дозування. Поставлена задача вирішується тим, що в автоматі для пакування сипких продуктів у готові пакети, який містить послідовно встановлені поворотний механізм із вакуумними захоплювачами, дозатор заповнення пакета сипким продуктом і механізм захоплення та перенесення пакетів у межах технологічних позицій заклеювання і маркування, виконаний у вигляді транспортуючих кареток, згідно з корисною моделлю, механізм захоплення та перенесення пакетів приводиться в дію центральним розподільчим валом, який обладнаний енкодером та містить амортизатори та фіксатори крайніх положень кареток. Поставлена задача вирішується ще й тим, що автомат, згідно з корисною моделлю, додатково містить змінний модуль об'ємного, вагового, кількісного або комбінованого дозатора з пристроєм поштучного (кількісного) рахування, технологічний модуль вкладання внутрішнього захисного пакета в основний пакет та механізм касетування готових пакетів. Наявність амортизаторів та фіксаторів крайніх положень кареток зворотно-поступального механізму дозволяє підвищити точність їх зупинок, що, в свою чергу, підвищує продуктивність автомата в цілому. Наявність змінного додаткового технологічного модуля вкладання внутрішнього захисного пакета в основний пакет та механізм касетування готових пакетів розширює технологічні можливості автомата, а наявність енкодера положення центрального розподільчого вала дозволяє гнучко змінювати програму роботи автомата. На фіг. 1 та на фіг. 2 зображено автомат для пакування сипких продуктів та технологічну схему його роботи, загальний вигляд в аксонометрії. Автомат для пакування сипких продуктів у готові пакети містить послідовно встановлені поворотний механізм 1 з вакуумними захоплювачами, дозатор заповнення пакета сипким продуктом 2 та змінний модуль об'ємного, вагового, кількісного або комбінованого дозатора 3 з пристроєм поштучного (кількісного) рахування 4, змінний технологічний модуль 5 вкладання внутрішнього захисного пакета в основний пакет, механізм захоплення та перенесення пакетів в межах технологічних позицій у вигляді транспортуючих кареток 6, клеючої головки 7, пристрою загинання клапана пакета і його термічної фіксації 8, пристрою нанесення дати 9 та механізм касетування 10 готових пакетів. Механізм захоплення та перенесення пакетів приводиться в дію центральним кулачковим розподільчим валом 11, який обладнаний імпульсним давачем (енкодером) 12 кутового положення розподільчого вала та містить амортизатори 13 з фіксаторами крайніх положень кареток зворотно-поступальної дії. Запропонований автомат пакування сипких продуктів у готові пакети належить до багатопозиційних перервно-поточних пакувальних машин з циклічними механізмами горизонтальної дії, де пакети періодично переміщаються з позиції на позицію, а під час їх зупинки здійснюються технологічні операції відповідно до встановлених на цих позиціях технологічних модулів. Автомат працює таким чином. Поворотний механізм 1 автомата з вакуумними захоплювачами захоплює пакет та переносить на позицію заповнення, задана доза сипкого продукту подається в пакет (фіг. 1) або вкладається готовий, попередньо заповнений внутрішній захисний пакет, в основний пакет (фіг. 2) в залежності від встановленого на позиції змінного модуля 3. Далі транспортуючі каретки 6 переміщаються на наступні позиції, де послідовно проходять операції нанесення клею, термічна 1 UA 96531 U 5 10 15 фіксація клапана пакета, нанесення дати та іншої інформації на пакет, а також відведення або касетування готових заповнених і заклеєних пакетів. Циклічність роботи автомата забезпечується центральним кулачковим розподільчим валом 11, який обладнаний імпульсним датчиком кутового положення (енкодером) 12, а точність переміщення транспортуючих кареток 6 додатково забезпечується амортизаторами 13 з фіксаторами крайніх положень. Точність дозування забезпечується ваговим дозатором 2, який додатково може містити пристрої (давачі) поштучного рахування 4 елементів сипкого продукту, наприклад насіння тощо. Поєднання вагового дозатора 2 і пристроїв поштучного (кількісного) дозування 4 утворюють універсальний комбінований дозатор, що дозволяє швидко переналагоджуватись і забезпечувати дозування різноманітних продуктів з високою точністю. Швидкість переналагодження автомата на інші продукти та різні алгоритми роботи забезпечується наявністю змінних технологічних модулів, застосуванням електронного імпульсного давача (енкодера) кутового положення розподільчого вала, наявністю давачів контролю виконання технологічних операцій та гнучкої електронної системи керування автоматом в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Автомат для пакування сипких продуктів у готові пакети, який містить послідовно встановлені поворотний механізм із вакуумними захоплювачами, дозатор заповнення пакета сипким продуктом і механізм захоплення та перенесення пакетів у межах технологічних позицій заклеювання і маркування, виконаний у вигляді транспортуючих кареток, який відрізняється тим, що механізм захоплення та перенесення пакетів приводиться в дію центральним розподільчим валом, який обладнаний енкодером та містить амортизатори та фіксатори крайніх положень кареток. 2. Автомат за п. 1, який відрізняється тим, що автомат додатково містить змінний модуль об'ємного, вагового, кількісного або комбінованого дозатора з пристроєм поштучного (кількісного) рахування, технологічний модуль вкладання внутрішнього захисного пакета в основний пакет та механізм касетування готових пакетів. 2 UA 96531 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
