Спосіб отримання термоелектричних сплавів телуриду свинцю – телуриду тербію

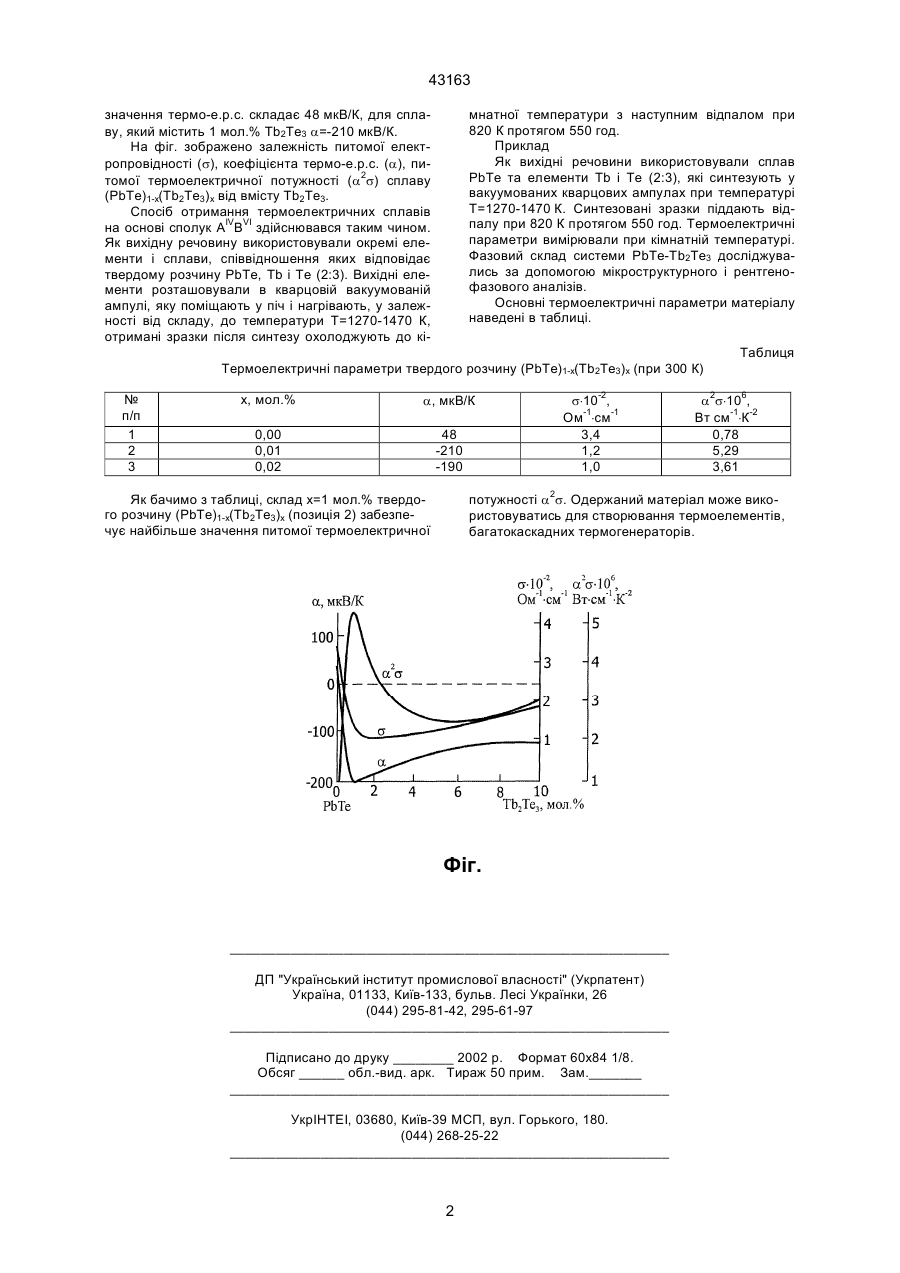

Спосіб отримання термоелектричних сплавів телуриду свинцю - телуриду тербію, який полягає у тому, що вихідну речовину, розташовують у кварцовій вакуумованій ампулі, поміщають у піч, тем 43163 мнатної температури з наступним відпалом при 820 К протягом 550 год. Приклад Як вихідні речовини використовували сплав РbТе та елементи Тb і Те (2:3), які синтезують у вакуумованих кварцових ампулах при температурі Т=1270-1470 К. Синтезовані зразки піддають відпалу при 820 К протягом 550 год. Термоелектричні параметри вимірювали при кімнатній температурі. Фазовий склад системи РbТе-Тb2Те3 досліджувались за допомогою мікроструктурного і рентгенофазового аналізів. Основні термоелектричні параметри матеріалу наведені в таблиці. значення термо-е.р.с. складає 48 мкВ/К, для сплаву, який містить 1 мол.% Тb2Те3 a=-210 мкВ/К. На фіг. зображено залежність питомої електропровідності (s), коефіцієнта термо-е.р.с. (a), питомої термоелектричної потужності (a2s) сплаву (РbТе)1-х(Тb2Те3) х від вмісту Тb2Те3. Спосіб отримання термоелектричних сплавів на основі сполук АIVВVI здійснювався таким чином. Як вихідну речовину використовували окремі елементи і сплави, співвідношення яких відповідає твердому розчину РbТе, Тb і Те (2:3). Вихідні елементи розташовували в кварцовій вакуумованій ампулі, яку поміщають у піч і нагрівають, у залежності від складу, до температури Т=1270-1470 К, отримані зразки після синтезу охолоджують до кі Таблиця Термоелектричні параметри твердого розчину (РbТе)1-х(Тb2Те3)х (при 300 К) № п/п 1 2 3 х, мол.% a, мкВ/К 0,00 0,01 0,02 48 -210 -190 s×10-2, Ом-1×см-1 3,4 1,2 1,0 a2s×106, Вт см-1×К-2 0,78 5,29 3,61 потужності a2s. Одержаний матеріал може використовуватись для створювання термоелементів, багатокаскадних термогенераторів. Як бачимо з таблиці, склад х=1 мол.% твердого розчину (РbТе)1-х(Тb2Те3)х (позиція 2) забезпечує найбільше значення питомої термоелектричної Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2
