Жорстка тара для упакування та транспортування сухофруктів, горіхів або продуктів їх переробки, а також консервованих фруктів та овочів

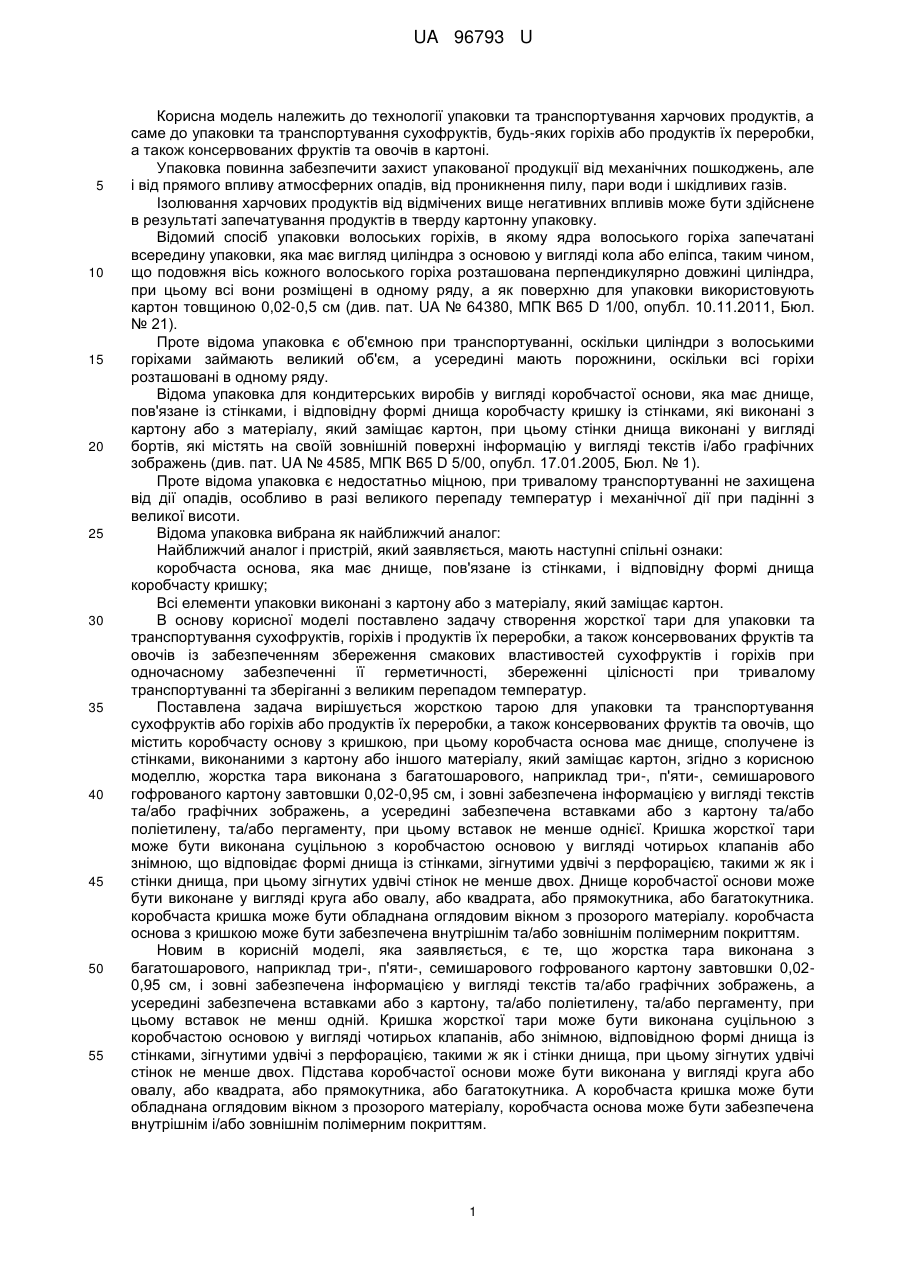

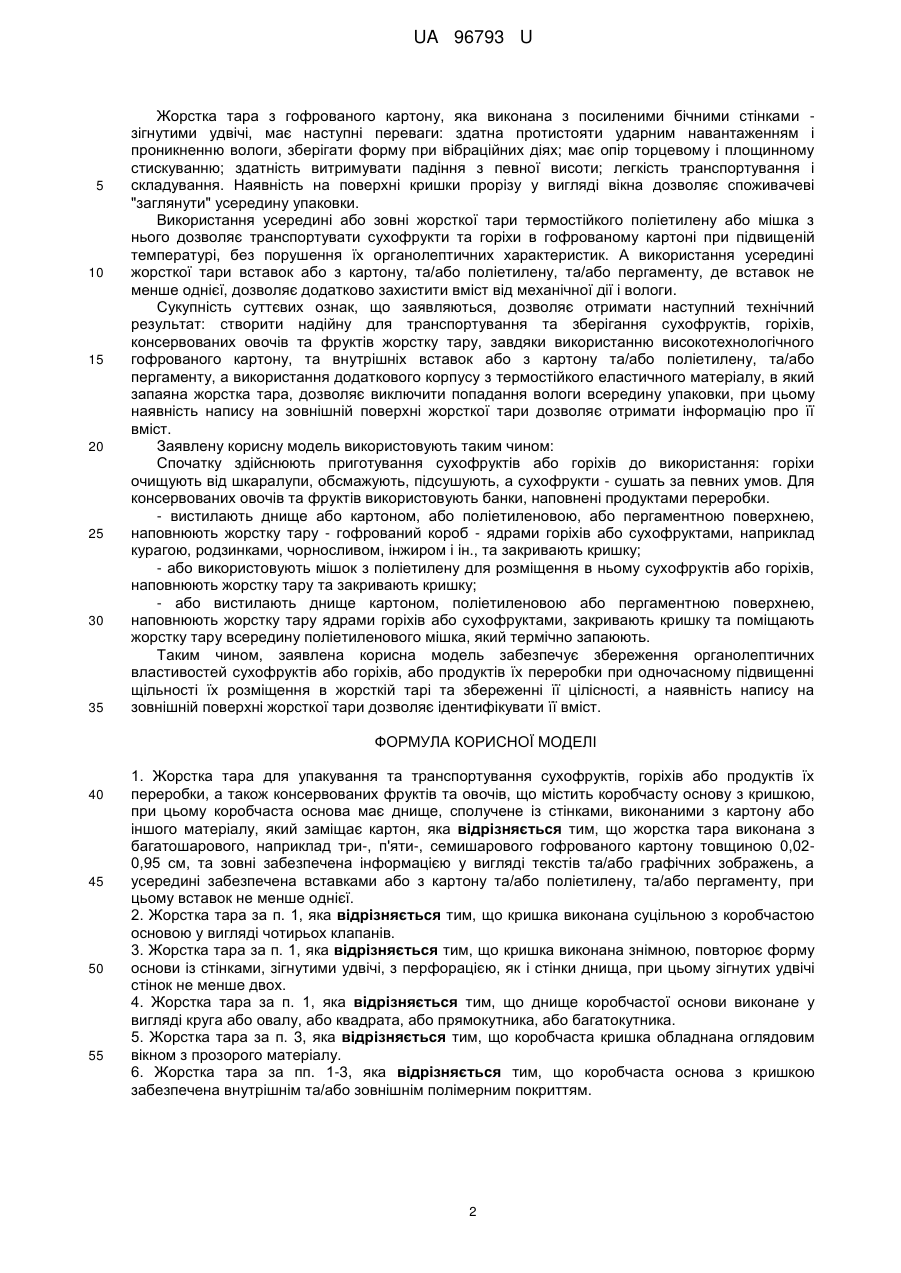

Реферат: Жорстка тара для упакування та транспортування сухофруктів, горіхів або продуктів їх переробки, а також консервованих фруктів та овочів містить коробчасту основу з кришкою, при цьому коробчаста основа має днище, сполучене із стінками, виконаними з картону або іншого матеріалу, який заміщає картон. Жорстка тара виконана з багатошарового, наприклад три-, п'яти-, семишарового гофрованого картону товщиною 0,02-0,95 см, та зовні забезпечена інформацією у вигляді текстів та/або графічних зображень, а усередині забезпечена вставками або з картону та/або поліетилену, та/або пергаменту, при цьому вставок не менше однієї. UA 96793 U (12) UA 96793 U UA 96793 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технології упаковки та транспортування харчових продуктів, а саме до упаковки та транспортування сухофруктів, будь-яких горіхів або продуктів їх переробки, а також консервованих фруктів та овочів в картоні. Упаковка повинна забезпечити захист упакованої продукції від механічних пошкоджень, але і від прямого впливу атмосферних опадів, від проникнення пилу, пари води і шкідливих газів. Ізолювання харчових продуктів від відмічених вище негативних впливів може бути здійснене в результаті запечатування продуктів в тверду картонну упаковку. Відомий спосіб упаковки волоських горіхів, в якому ядра волоського горіха запечатані всередину упаковки, яка має вигляд циліндра з основою у вигляді кола або еліпса, таким чином, що подовжня вісь кожного волоського горіха розташована перпендикулярно довжині циліндра, при цьому всі вони розміщені в одному ряду, а як поверхню для упаковки використовують картон товщиною 0,02-0,5 см (див. пат. UА № 64380, МПК В65 D 1/00, опубл. 10.11.2011, Бюл. № 21). Проте відома упаковка є об'ємною при транспортуванні, оскільки циліндри з волоськими горіхами займають великий об'єм, а усередині мають порожнини, оскільки всі горіхи розташовані в одному ряду. Відома упаковка для кондитерських виробів у вигляді коробчастої основи, яка має днище, пов'язане із стінками, і відповідну формі днища коробчасту кришку із стінками, які виконані з картону або з матеріалу, який заміщає картон, при цьому стінки днища виконані у вигляді бортів, які містять на своїй зовнішній поверхні інформацію у вигляді текстів і/або графічних зображень (див. пат. UA № 4585, МПК B65 D 5/00, опубл. 17.01.2005, Бюл. № 1). Проте відома упаковка є недостатньо міцною, при тривалому транспортуванні не захищена від дії опадів, особливо в разі великого перепаду температур і механічної дії при падінні з великої висоти. Відома упаковка вибрана як найближчий аналог: Найближчий аналог і пристрій, який заявляється, мають наступні спільні ознаки: коробчаста основа, яка має днище, пов'язане із стінками, і відповідну формі днища коробчасту кришку; Всі елементи упаковки виконані з картону або з матеріалу, який заміщає картон. В основу корисної моделі поставлено задачу створення жорсткої тари для упаковки та транспортування сухофруктів, горіхів і продуктів їх переробки, а також консервованих фруктів та овочів із забезпеченням збереження смакових властивостей сухофруктів і горіхів при одночасному забезпеченні її герметичності, збереженні цілісності при тривалому транспортуванні та зберіганні з великим перепадом температур. Поставлена задача вирішується жорсткою тарою для упаковки та транспортування сухофруктів або горіхів або продуктів їх переробки, а також консервованих фруктів та овочів, що містить коробчасту основу з кришкою, при цьому коробчаста основа має днище, сполучене із стінками, виконаними з картону або іншого матеріалу, який заміщає картон, згідно з корисною моделлю, жорстка тара виконана з багатошарового, наприклад три-, п'яти-, семишарового гофрованого картону завтовшки 0,02-0,95 см, і зовні забезпечена інформацією у вигляді текстів та/або графічних зображень, а усередині забезпечена вставками або з картону та/або поліетилену, та/або пергаменту, при цьому вставок не менше однієї. Кришка жорсткої тари може бути виконана суцільною з коробчастою основою у вигляді чотирьох клапанів або знімною, що відповідає формі днища із стінками, зігнутими удвічі з перфорацією, такими ж як і стінки днища, при цьому зігнутих удвічі стінок не менше двох. Днище коробчастої основи може бути виконане у вигляді круга або овалу, або квадрата, або прямокутника, або багатокутника. коробчаста кришка може бути обладнана оглядовим вікном з прозорого матеріалу. коробчаста основа з кришкою може бути забезпечена внутрішнім та/або зовнішнім полімерним покриттям. Новим в корисній моделі, яка заявляється, є те, що жорстка тара виконана з багатошарового, наприклад три-, п'яти-, семишарового гофрованого картону завтовшки 0,020,95 см, і зовні забезпечена інформацією у вигляді текстів та/або графічних зображень, а усередині забезпечена вставками або з картону, та/або поліетилену, та/або пергаменту, при цьому вставок не менш одній. Кришка жорсткої тари може бути виконана суцільною з коробчастою основою у вигляді чотирьох клапанів, або знімною, відповідною формі днища із стінками, зігнутими удвічі з перфорацією, такими ж як і стінки днища, при цьому зігнутих удвічі стінок не менше двох. Підстава коробчастої основи може бути виконана у вигляді круга або овалу, або квадрата, або прямокутника, або багатокутника. А коробчаста кришка може бути обладнана оглядовим вікном з прозорого матеріалу, коробчаста основа може бути забезпечена внутрішнім і/або зовнішнім полімерним покриттям. 1 UA 96793 U 5 10 15 20 25 30 35 Жорстка тара з гофрованого картону, яка виконана з посиленими бічними стінками зігнутими удвічі, має наступні переваги: здатна протистояти ударним навантаженням і проникненню вологи, зберігати форму при вібраційних діях; має опір торцевому і площинному стискуванню; здатність витримувати падіння з певної висоти; легкість транспортування і складування. Наявність на поверхні кришки прорізу у вигляді вікна дозволяє споживачеві "заглянути" усередину упаковки. Використання усередині або зовні жорсткої тари термостійкого поліетилену або мішка з нього дозволяє транспортувати сухофрукти та горіхи в гофрованому картоні при підвищеній температурі, без порушення їх органолептичних характеристик. А використання усередині жорсткої тари вставок або з картону, та/або поліетилену, та/або пергаменту, де вставок не менше однієї, дозволяє додатково захистити вміст від механічної дії і вологи. Сукупність суттєвих ознак, що заявляються, дозволяє отримати наступний технічний результат: створити надійну для транспортування та зберігання сухофруктів, горіхів, консервованих овочів та фруктів жорстку тару, завдяки використанню високотехнологічного гофрованого картону, та внутрішніх вставок або з картону та/або поліетилену, та/або пергаменту, а використання додаткового корпусу з термостійкого еластичного матеріалу, в який запаяна жорстка тара, дозволяє виключити попадання вологи всередину упаковки, при цьому наявність напису на зовнішній поверхні жорсткої тари дозволяє отримати інформацію про її вміст. Заявлену корисну модель використовують таким чином: Спочатку здійснюють приготування сухофруктів або горіхів до використання: горіхи очищують від шкаралупи, обсмажують, підсушують, а сухофрукти - сушать за певних умов. Для консервованих овочів та фруктів використовують банки, наповнені продуктами переробки. - вистилають днище або картоном, або поліетиленовою, або пергаментною поверхнею, наповнюють жорстку тару - гофрований короб - ядрами горіхів або сухофруктами, наприклад курагою, родзинками, чорносливом, інжиром і ін., та закривають кришку; - або використовують мішок з поліетилену для розміщення в ньому сухофруктів або горіхів, наповнюють жорстку тару та закривають кришку; - або вистилають днище картоном, поліетиленовою або пергаментною поверхнею, наповнюють жорстку тару ядрами горіхів або сухофруктами, закривають кришку та поміщають жорстку тару всередину поліетиленового мішка, який термічно запаюють. Таким чином, заявлена корисна модель забезпечує збереження органолептичних властивостей сухофруктів або горіхів, або продуктів їх переробки при одночасному підвищенні щільності їх розміщення в жорсткій тарі та збереженні її цілісності, а наявність напису на зовнішній поверхні жорсткої тари дозволяє ідентифікувати її вміст. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Жорстка тара для упакування та транспортування сухофруктів, горіхів або продуктів їх переробки, а також консервованих фруктів та овочів, що містить коробчасту основу з кришкою, при цьому коробчаста основа має днище, сполучене із стінками, виконаними з картону або іншого матеріалу, який заміщає картон, яка відрізняється тим, що жорстка тара виконана з багатошарового, наприклад три-, п'яти-, семишарового гофрованого картону товщиною 0,020,95 см, та зовні забезпечена інформацією у вигляді текстів та/або графічних зображень, а усередині забезпечена вставками або з картону та/або поліетилену, та/або пергаменту, при цьому вставок не менше однієї. 2. Жорстка тара за п. 1, яка відрізняється тим, що кришка виконана суцільною з коробчастою основою у вигляді чотирьох клапанів. 3. Жорстка тара за п. 1, яка відрізняється тим, що кришка виконана знімною, повторює форму основи із стінками, зігнутими удвічі, з перфорацією, як і стінки днища, при цьому зігнутих удвічі стінок не менше двох. 4. Жорстка тара за п. 1, яка відрізняється тим, що днище коробчастої основи виконане у вигляді круга або овалу, або квадрата, або прямокутника, або багатокутника. 5. Жорстка тара за п. 3, яка відрізняється тим, що коробчаста кришка обладнана оглядовим вікном з прозорого матеріалу. 6. Жорстка тара за пп. 1-3, яка відрізняється тим, що коробчаста основа з кришкою забезпечена внутрішнім та/або зовнішнім полімерним покриттям. 2 UA 96793 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
