Футерівка барабанного млина

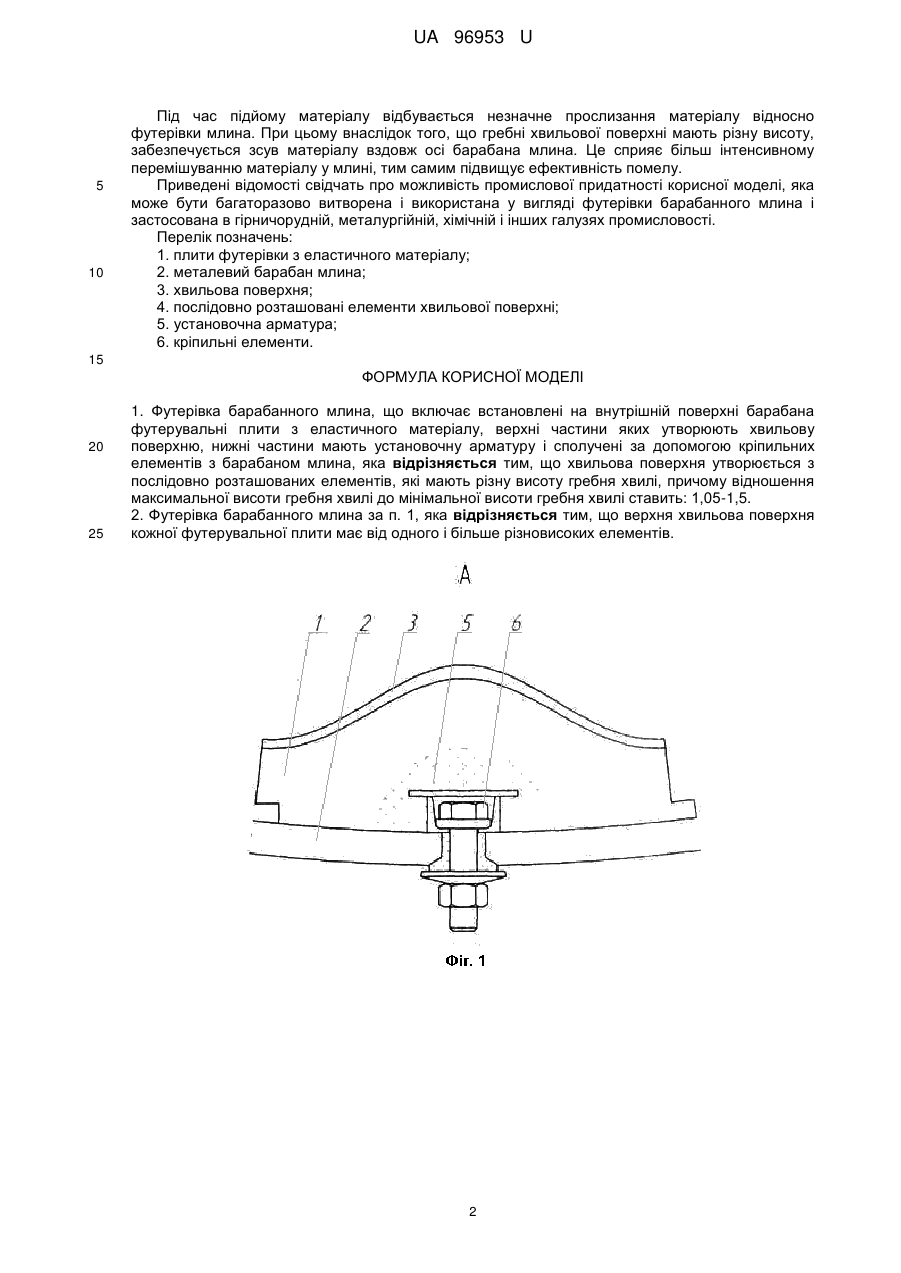

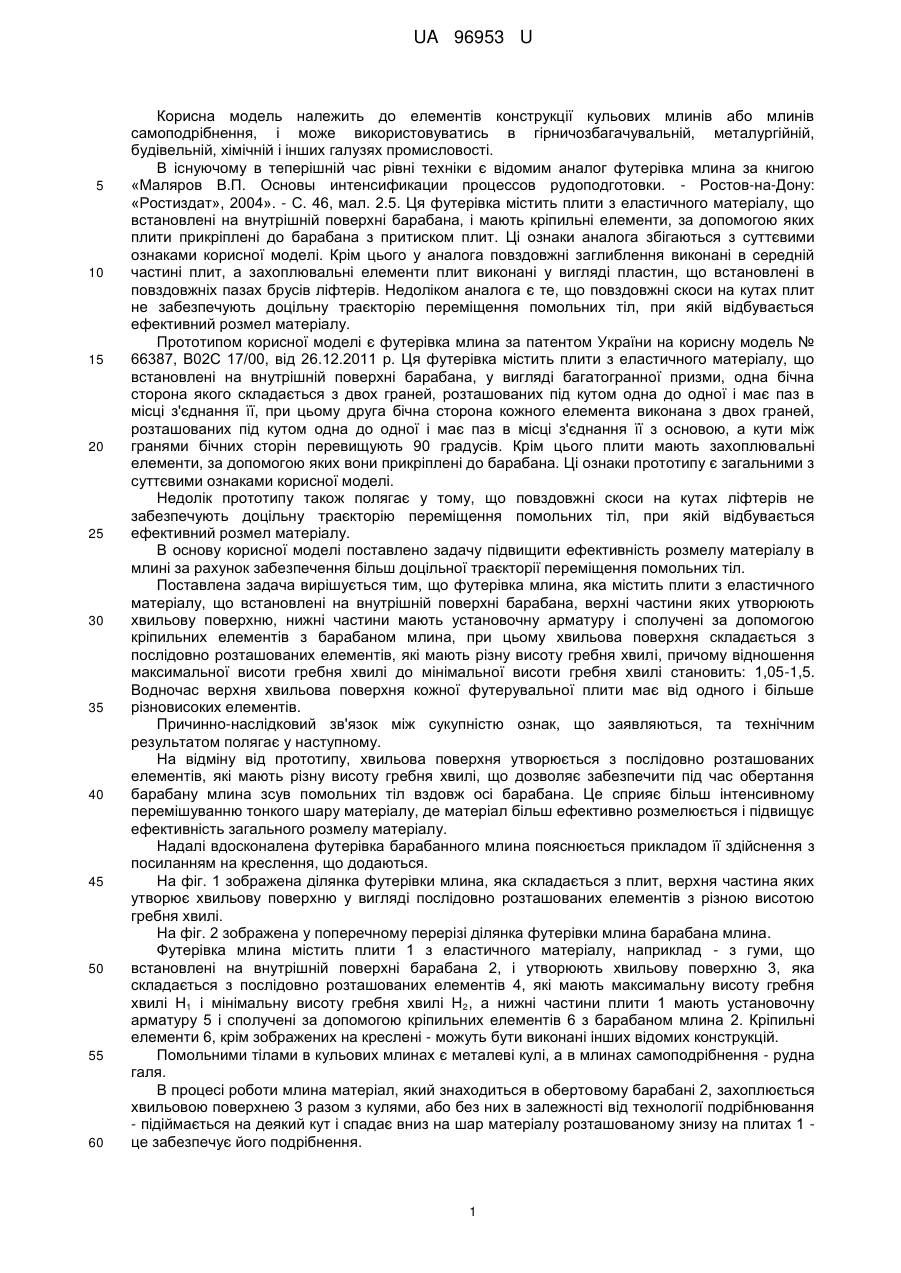

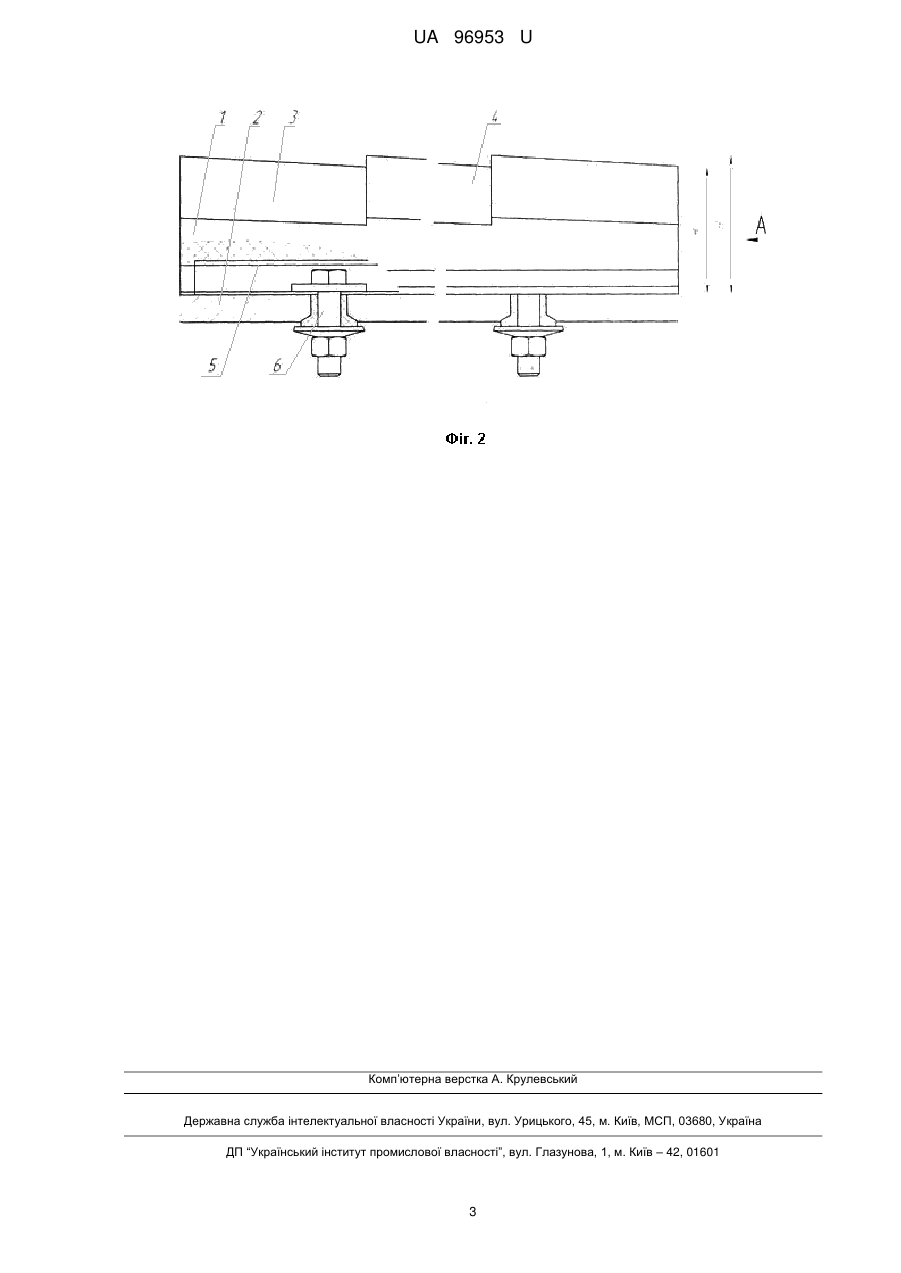

Реферат: Футерівка барабанного млина включає встановлені на внутрішній поверхні барабана футерувальні плити з еластичного матеріалу, верхні чає тини яких утворюють хвильову поверхню, нижні частини мають установочну арматуру і сполучені за допомогою кріпильних елементів з барабаном млина. При цьому хвильова поверхня утворюється з послідовно розташованих елементів, які мають різну висоту гребня хвилі, при чому відношення максимальної висоти гребня хвилі до мінімальної висоти гребня хвилі ставить: 1,05-1,5. UA 96953 U (12) UA 96953 U UA 96953 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до елементів конструкції кульових млинів або млинів самоподрібнення, і може використовуватись в гірничозбагачувальній, металургійній, будівельній, хімічній і інших галузях промисловості. В існуючому в теперішній час рівні техніки є відомим аналог футерівка млина за книгою «Маляров В.П. Основы интенсификации процессов рудоподготовки. - Ростов-на-Дону: «Ростиздат», 2004». - С. 46, мал. 2.5. Ця футерівка містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана, і мають кріпильні елементи, за допомогою яких плити прикріплені до барабана з притиском плит. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім цього у аналога повздовжні заглиблення виконані в середній частині плит, а захоплювальні елементи плит виконані у вигляді пластин, що встановлені в повздовжніх пазах брусів ліфтерів. Недоліком аналога є те, що повздовжні скоси на кутах плит не забезпечують доцільну траєкторію переміщення помольних тіл, при якій відбувається ефективний розмел матеріалу. Прототипом корисної моделі є футерівка млина за патентом України на корисну модель № 66387, В02С 17/00, від 26.12.2011 р. Ця футерівка містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана, у вигляді багатогранної призми, одна бічна сторона якого складається з двох граней, розташованих під кутом одна до одної і має паз в місці з'єднання її, при цьому друга бічна сторона кожного елемента виконана з двох граней, розташованих під кутом одна до одної і має паз в місці з'єднання її з основою, а кути між гранями бічних сторін перевищують 90 градусів. Крім цього плити мають захоплювальні елементи, за допомогою яких вони прикріплені до барабана. Ці ознаки прототипу є загальними з суттєвими ознаками корисної моделі. Недолік прототипу також полягає у тому, що повздовжні скоси на кутах ліфтерів не забезпечують доцільну траєкторію переміщення помольних тіл, при якій відбувається ефективний розмел матеріалу. В основу корисної моделі поставлено задачу підвищити ефективність розмелу матеріалу в млині за рахунок забезпечення більш доцільної траєкторії переміщення помольних тіл. Поставлена задача вирішується тим, що футерівка млина, яка містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана, верхні частини яких утворюють хвильову поверхню, нижні частини мають установочну арматуру і сполучені за допомогою кріпильних елементів з барабаном млина, при цьому хвильова поверхня складається з послідовно розташованих елементів, які мають різну висоту гребня хвилі, причому відношення максимальної висоти гребня хвилі до мінімальної висоти гребня хвилі становить: 1,05-1,5. Водночас верхня хвильова поверхня кожної футерувальної плити має від одного і більше різновисоких елементів. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному. На відміну від прототипу, хвильова поверхня утворюється з послідовно розташованих елементів, які мають різну висоту гребня хвилі, що дозволяє забезпечити під час обертання барабану млина зсув помольних тіл вздовж осі барабана. Це сприяє більш інтенсивному перемішуванню тонкого шару матеріалу, де матеріал більш ефективно розмелюється і підвищує ефективність загального розмелу матеріалу. Надалі вдосконалена футерівка барабанного млина пояснюється прикладом її здійснення з посиланням на креслення, що додаються. На фіг. 1 зображена ділянка футерівки млина, яка складається з плит, верхня частина яких утворює хвильову поверхню у вигляді послідовно розташованих елементів з різною висотою гребня хвилі. На фіг. 2 зображена у поперечному перерізі ділянка футерівки млина барабана млина. Футерівка млина містить плити 1 з еластичного матеріалу, наприклад - з гуми, що встановлені на внутрішній поверхні барабана 2, і утворюють хвильову поверхню 3, яка складається з послідовно розташованих елементів4, які мають максимальну висоту гребня хвилі H1 і мінімальну висоту гребня хвилі Н2, а нижні частини плити 1 мають установочну арматуру 5 і сполучені за допомогою кріпильних елементів 6 з барабаном млина 2. Кріпильні елементи 6, крім зображених на креслені - можуть бути виконані інших відомих конструкцій. Помольними тілами в кульових млинах є металеві кулі, а в млинах самоподрібнення - рудна галя. В процесі роботи млина матеріал, який знаходиться в обертовому барабані 2, захоплюється хвильовою поверхнею 3 разом з кулями, або без них в залежності від технології подрібнювання - підіймається на деякий кут і спадає вниз на шар матеріалу розташованому знизу на плитах 1 це забезпечує його подрібнення. 1 UA 96953 U 5 10 Під час підйому матеріалу відбувається незначне прослизання матеріалу відносно футерівки млина. При цьому внаслідок того, що гребні хвильової поверхні мають різну висоту, забезпечується зсув матеріалу вздовж осі барабана млина. Це сприяє більш інтенсивному перемішуванню матеріалу у млині, тим самим підвищує ефективність помелу. Приведені відомості свідчать про можливість промислової придатності корисної моделі, яка може бути багаторазово витворена і використана у вигляді футерівки барабанного млина і застосована в гірничорудній, металургійній, хімічній і інших галузях промисловості. Перелік позначень: 1. плити футерівки з еластичного матеріалу; 2. металевий барабан млина; 3. хвильова поверхня; 4. послідовно розташовані елементи хвильової поверхні; 5. установочна арматура; 6. кріпильні елементи. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Футерівка барабанного млина, що включає встановлені на внутрішній поверхні барабана футерувальні плити з еластичного матеріалу, верхні частини яких утворюють хвильову поверхню, нижні частини мають установочну арматуру і сполучені за допомогою кріпильних елементів з барабаном млина, яка відрізняється тим, що хвильова поверхня утворюється з послідовно розташованих елементів, які мають різну висоту гребня хвилі, причому відношення максимальної висоти гребня хвилі до мінімальної висоти гребня хвилі ставить: 1,05-1,5. 2. Футерівка барабанного млина за п. 1, яка відрізняється тим, що верхня хвильова поверхня кожної футерувальної плити має від одного і більше різновисоких елементів. 2 UA 96953 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
