Захисна перепона

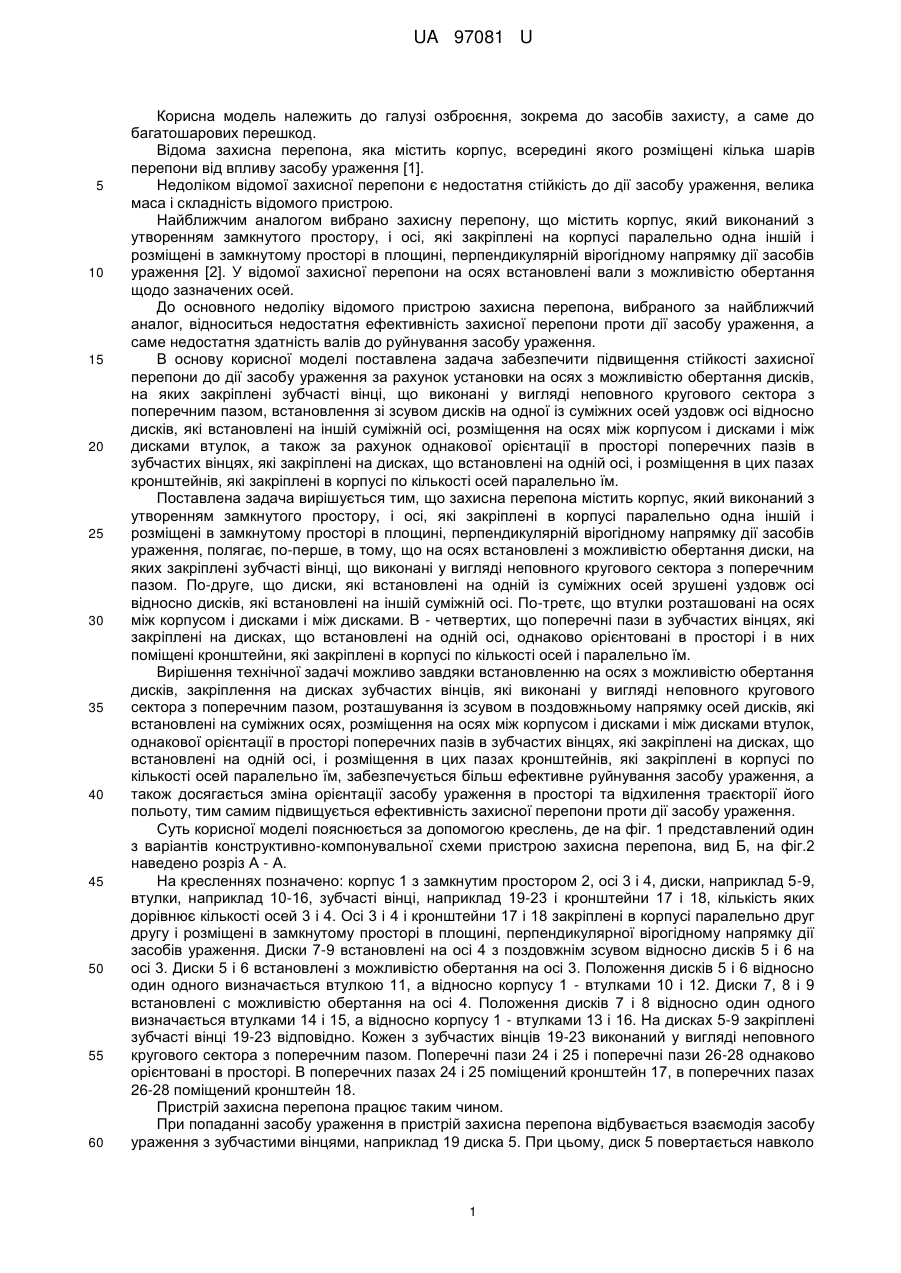

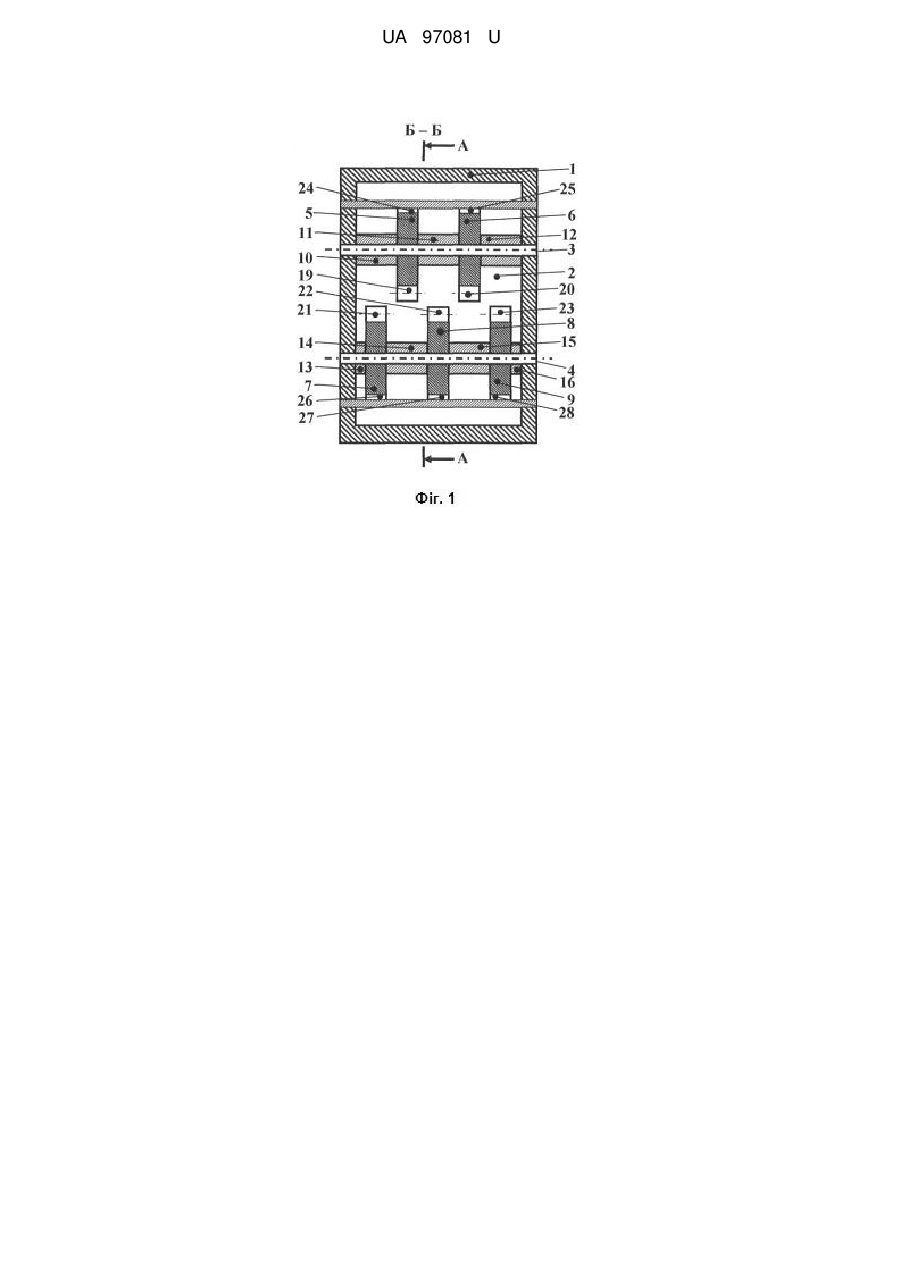

Реферат: Захисна перепона, що містить корпус, який виконано з утворенням замкнутого простору, і осі, які закріплені в корпусі паралельно одна іншій і розміщені в замкнутому просторі в площині, перпендикулярній вірогідному напрямку дії засобів ураження. Додатково містить диски, зубчасті вінці, втулки і кронштейни, при цьому диски встановлені з можливістю обертання на осях, зубчасті вінці закріплені на дисках, втулки розташовані на осях між корпусом і дисками і між дисками, кронштейни в кількості, рівній кількості осей, закріплені в корпусі паралельно осям, причому диски, які встановлені на одній із суміжних осей, зрушені уздовж осі відносно дисків, які встановлені на іншій суміжній осі, кожен з зубчастих вінців виконаний у вигляді неповного кругового сектора з поперечним пазом, при цьому поперечні пази в зубчастих вінцях, які закріплені на дисках, що встановлені на одній осі, однаково орієнтовані в просторі і в них поміщені кронштейни. UA 97081 U (12) UA 97081 U UA 97081 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до засобів захисту, а саме до багатошарових перешкод. Відома захисна перепона, яка містить корпус, всередині якого розміщені кілька шарів перепони від впливу засобу ураження [1]. Недоліком відомої захисної перепони є недостатня стійкість до дії засобу ураження, велика маса і складність відомого пристрою. Найближчим аналогом вибрано захисну перепону, що містить корпус, який виконаний з утворенням замкнутого простору, і осі, які закріплені на корпусі паралельно одна іншій і розміщені в замкнутому просторі в площині, перпендикулярній вірогідному напрямку дії засобів ураження [2]. У відомої захисної перепони на осях встановлені вали з можливістю обертання щодо зазначених осей. До основного недоліку відомого пристрою захисна перепона, вибраного за найближчий аналог, відноситься недостатня ефективність захисної перепони проти дії засобу ураження, а саме недостатня здатність валів до руйнування засобу ураження. В основу корисної моделі поставлена задача забезпечити підвищення стійкості захисної перепони до дії засобу ураження за рахунок установки на осях з можливістю обертання дисків, на яких закріплені зубчасті вінці, що виконані у вигляді неповного кругового сектора з поперечним пазом, встановлення зі зсувом дисків на одної із суміжних осей уздовж осі відносно дисків, які встановлені на іншій суміжній осі, розміщення на осях між корпусом і дисками і між дисками втулок, а також за рахунок однакової орієнтації в просторі поперечних пазів в зубчастих вінцях, які закріплені на дисках, що встановлені на одній осі, і розміщення в цих пазах кронштейнів, які закріплені в корпусі по кількості осей паралельно їм. Поставлена задача вирішується тим, що захисна перепона містить корпус, який виконаний з утворенням замкнутого простору, і осі, які закріплені в корпусі паралельно одна іншій і розміщені в замкнутому просторі в площині, перпендикулярній вірогідному напрямку дії засобів ураження, полягає, по-перше, в тому, що на осях встановлені з можливістю обертання диски, на яких закріплені зубчасті вінці, що виконані у вигляді неповного кругового сектора з поперечним пазом. По-друге, що диски, які встановлені на одній із суміжних осей зрушені уздовж осі відносно дисків, які встановлені на іншій суміжній осі. По-третє, що втулки розташовані на осях між корпусом і дисками і між дисками. В - четвертих, що поперечні пази в зубчастих вінцях, які закріплені на дисках, що встановлені на одній осі, однаково орієнтовані в просторі і в них поміщені кронштейни, які закріплені в корпусі по кількості осей і паралельно їм. Вирішення технічної задачі можливо завдяки встановленню на осях з можливістю обертання дисків, закріплення на дисках зубчастих вінців, які виконані у вигляді неповного кругового сектора з поперечним пазом, розташування із зсувом в поздовжньому напрямку осей дисків, які встановлені на суміжних осях, розміщення на осях між корпусом і дисками і між дисками втулок, однакової орієнтації в просторі поперечних пазів в зубчастих вінцях, які закріплені на дисках, що встановлені на одній осі, і розміщення в цих пазах кронштейнів, які закріплені в корпусі по кількості осей паралельно їм, забезпечується більш ефективне руйнування засобу ураження, а також досягається зміна орієнтації засобу ураження в просторі та відхилення траєкторії його польоту, тим самим підвищується ефективність захисної перепони проти дії засобу ураження. Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 представлений один з варіантів конструктивно-компонувальної схеми пристрою захисна перепона, вид Б, на фіг.2 наведено розріз А - А. На кресленнях позначено: корпус 1 з замкнутим простором 2, осі 3 і 4, диски, наприклад 5-9, втулки, наприклад 10-16, зубчасті вінці, наприклад 19-23 і кронштейни 17 і 18, кількість яких дорівнює кількості осей 3 і 4. Осі 3 і 4 і кронштейни 17 і 18 закріплені в корпусі паралельно друг другу і розміщені в замкнутому просторі в площині, перпендикулярної вірогідному напрямку дії засобів ураження. Диски 7-9 встановлені на осі 4 з поздовжнім зсувом відносно дисків 5 і 6 на осі 3. Диски 5 і 6 встановлені з можливістю обертання на осі 3. Положення дисків 5 і 6 відносно один одного визначається втулкою 11, а відносно корпусу 1 - втулками 10 і 12. Диски 7, 8 і 9 встановлені с можливістю обертання на осі 4. Положення дисків 7 і 8 відносно один одного визначається втулками 14 і 15, а відносно корпусу 1 - втулками 13 і 16. На дисках 5-9 закріплені зубчасті вінці 19-23 відповідно. Кожен з зубчастих вінців 19-23 виконаний у вигляді неповного кругового сектора з поперечним пазом. Поперечні пази 24 і 25 і поперечні пази 26-28 однаково орієнтовані в просторі. В поперечних пазах 24 і 25 поміщений кронштейн 17, в поперечних пазах 26-28 поміщений кронштейн 18. Пристрій захисна перепона працює таким чином. При попаданні засобу ураження в пристрій захисна перепона відбувається взаємодія засобу ураження з зубчастими вінцями, наприклад 19 диска 5. При цьому, диск 5 повертається навколо 1 UA 97081 U 5 10 15 осі 3. Кут повороту диска 5 залежить від співвідношення ширини поперечного паза 24 і ширини кронштейна 17. Поворот диска 5 втягує у взаємодію із засобом ураження нові ділянки зубчастого вінця 19. В результаті, засіб ураження втрачає енергію і руйнується з утворенням осколків з різними векторами швидкості польоту і зі значно меншою величиною кінетичної енергії, ніж кінетична енергія засобу ураження до взаємодії з пропонованим пристроєм захисна перепона. Підвищення ефективності застосування захисної перепони, що заявляється, у порівнянні з найближчим аналогом, досягається шляхом використання дисків з зубчастими вінцями, які мають можливість обертання навколо поздовжніх осей, що забезпечує взаємодію із засобом ураження зубчастих вінців на більшій частині їх окружностей, в результаті чого відбувається руйнування засобу ураження. Джерела інформації: 1. Деклараційний патент України на винахід № 39553 "Комбінований протикульний захист", МПК (2009), F 41Н 5/00, опублікований в бюлетені № 4 від 25.02.2009 - аналог. 2. Деклараційний патент України на винахід № 82294 "Багатошарова броньова перешкода", МПК (2013.01), F 41Н 5/00, опублікований в бюлетені № 14 від 25.07.2013 – найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Захисна перепона, що містить корпус, який виконано з утворенням замкнутого простору, і осі, які закріплені в корпусі паралельно одна іншій і розміщені в замкнутому просторі в площині, перпендикулярній вірогідному напрямку дії засобів ураження, яка відрізняється тим, що додатково містить диски, зубчасті вінці, втулки і кронштейни, при цьому диски встановлені з можливістю обертання на осях, зубчасті вінці закріплені на дисках, втулки розташовані на осях між корпусом і дисками і між дисками, кронштейни в кількості, рівній кількості осей, закріплені в корпусі паралельно осях, причому диски, які встановлені на одній із суміжних осей, зрушені уздовж осі відносно дисків, які встановлені на іншій суміжній осі, кожен з зубчастих вінців виконаний у вигляді неповного кругового сектора з поперечним пазом, при цьому поперечні пази в зубчастих вінцях, які закріплені на дисках, що встановлені на одній осі, однаково орієнтовані в просторі і в них поміщені кронштейни. 2 UA 97081 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
