Спосіб виготовлення зіркоподібних пружин

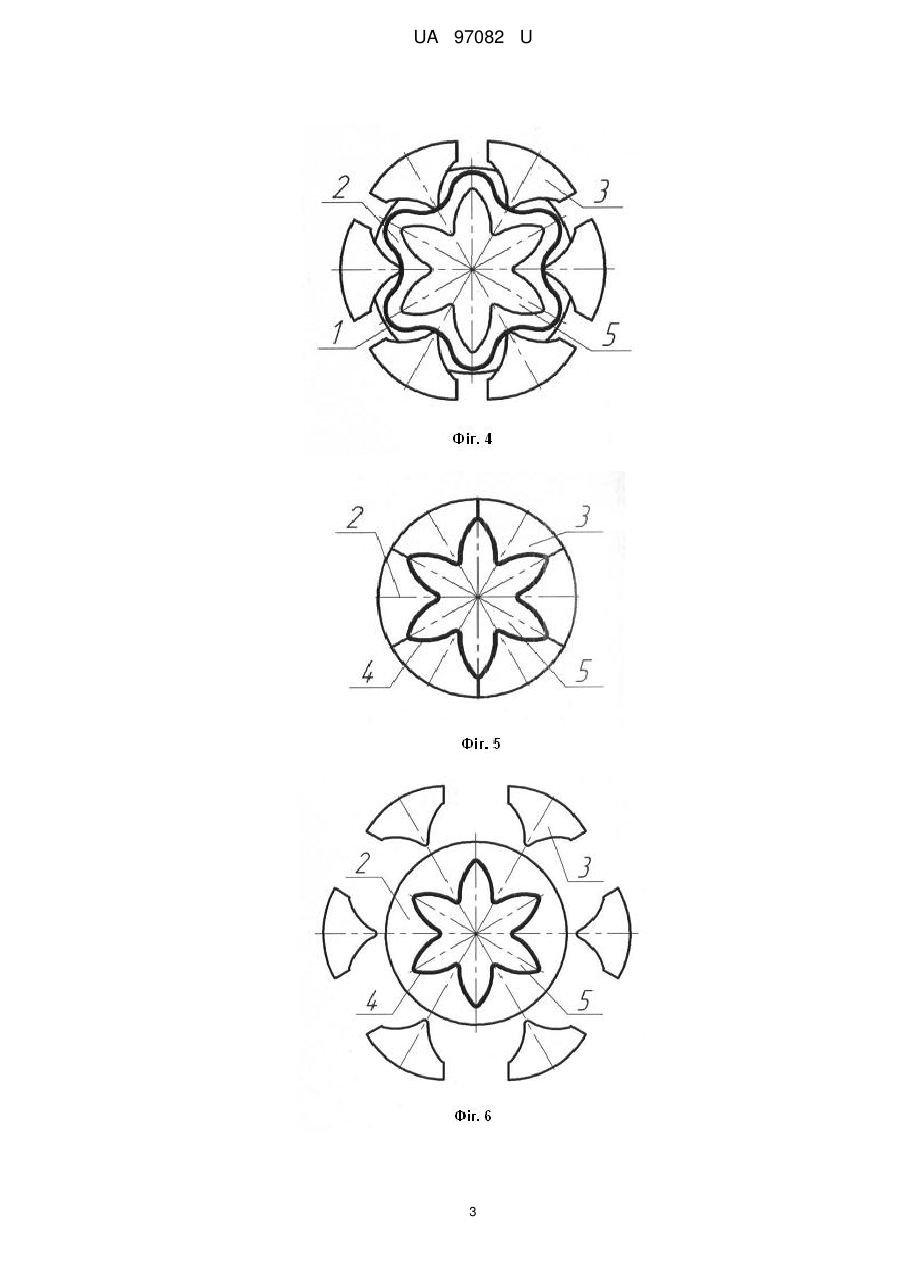

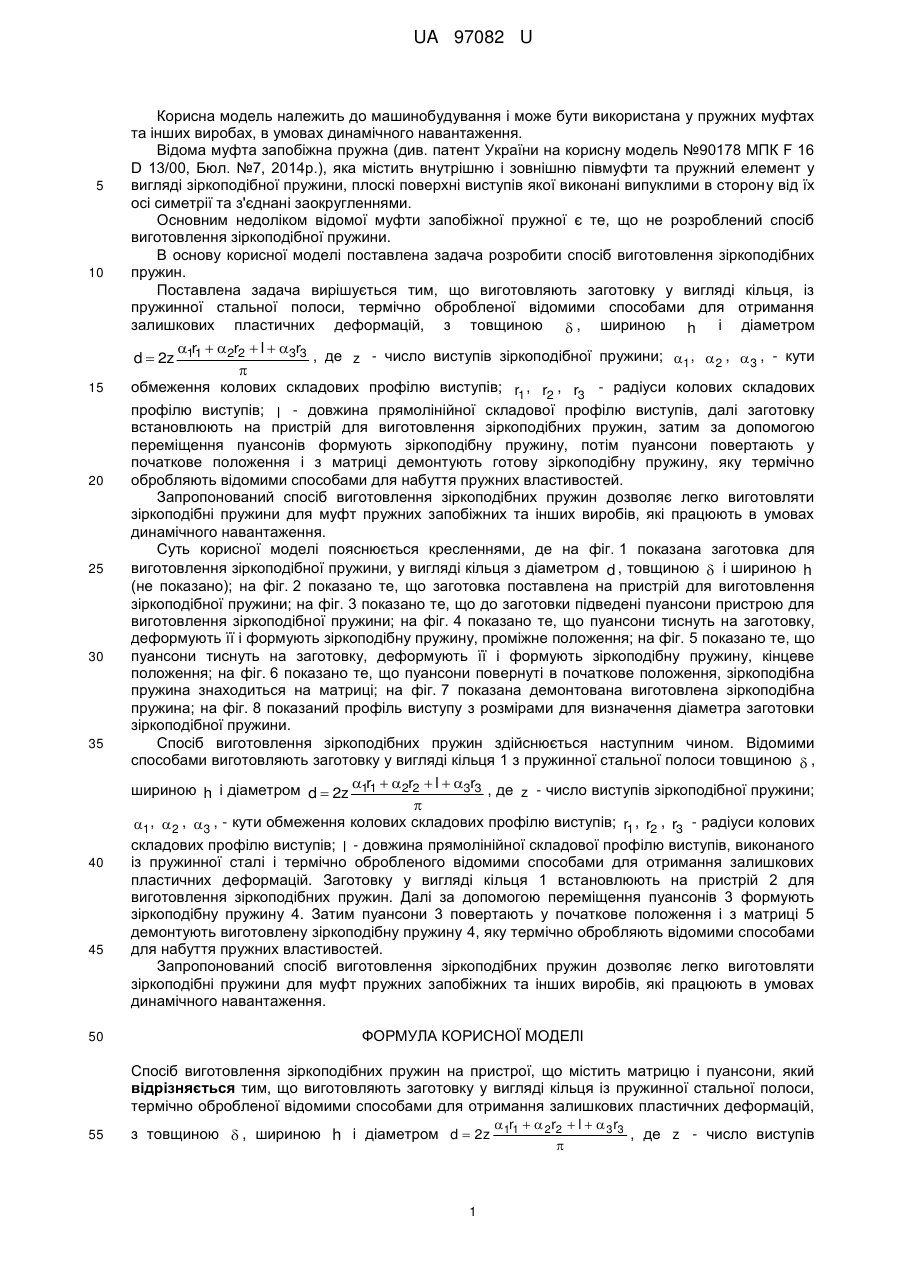

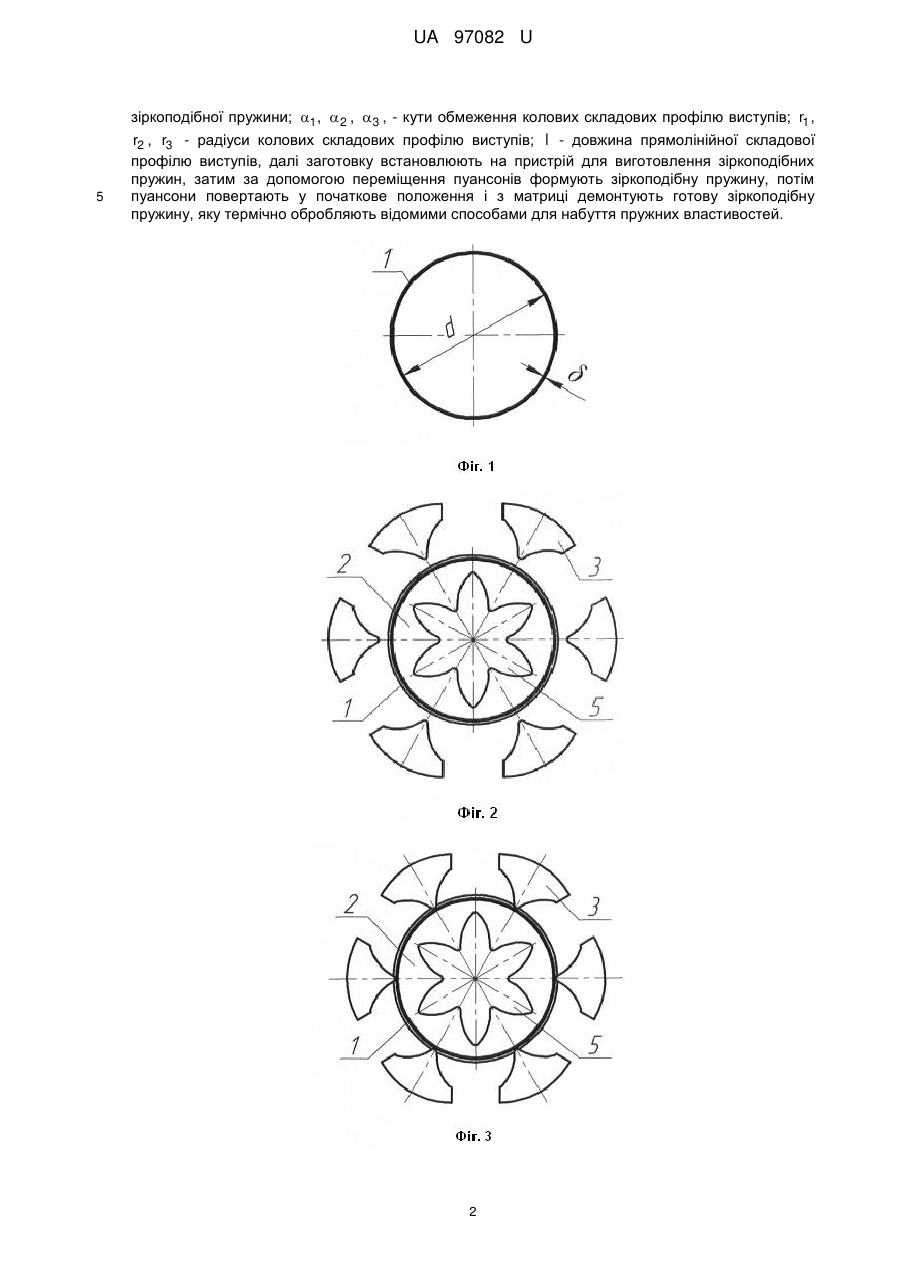

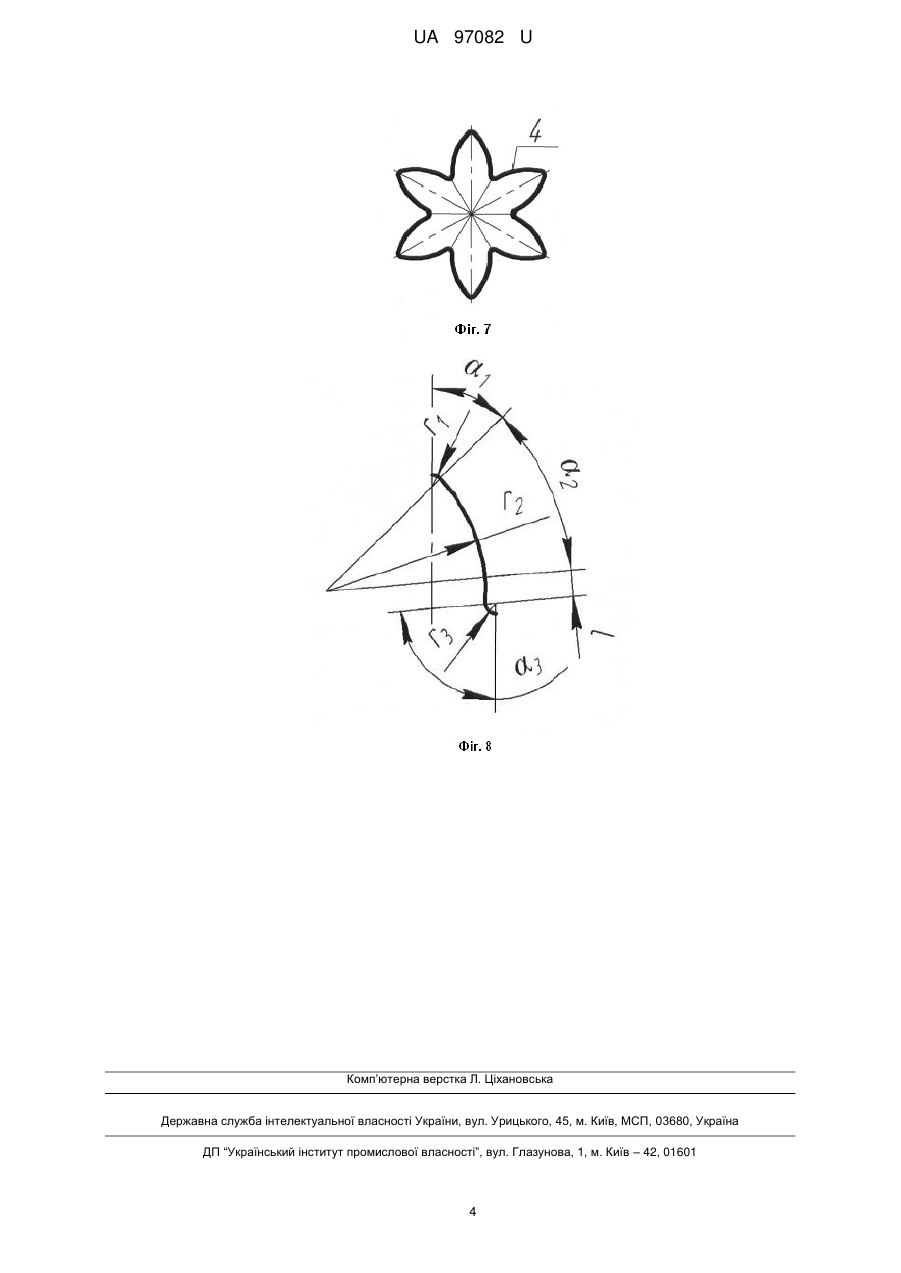

Реферат: Спосіб виготовлення зіркоподібних пружин на пристрої містить матрицю і пуансони. Виготовляють заготовку у вигляді кільця, із пружинної стальної полоси, термічно обробленої відомими способами для отримання залишкових пластичних деформацій, з товщиною  ,  r   2r2  l   3r3 шириною h і діаметром d  2z 1 1 , де z - число виступів зіркоподібної пружини;  1 ,  2 ,  3 , - кути обмеження колових складових профілю виступів; r1 , r2 , r3 - радіуси колових складових профілю виступів; l - довжина прямолінійної складової профілю виступів, далі заготовку встановлюють на пристрій для виготовлення зіркоподібних пружин, затим за допомогою переміщення пуансонів формують зіркоподібну пружину, потім пуансони повертають у початкове положення і з матриці демонтують готову зіркоподібну пружину, яку термічно обробляють відомими способами для набуття пружних властивостей. UA 97082 U (54) СПОСІБ ВИГОТОВЛЕННЯ ЗІРКОПОДІБНИХ ПРУЖИН UA 97082 U UA 97082 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана у пружних муфтах та інших виробах, в умовах динамічного навантаження. Відома муфта запобіжна пружна (див. патент України на корисну модель №90178 МПК F 16 D 13/00, Бюл. №7, 2014р.), яка містить внутрішню і зовнішню півмуфти та пружний елемент у вигляді зіркоподібної пружини, плоскі поверхні виступів якої виконані випуклими в сторону від їх осі симетрії та з'єднані заокругленнями. Основним недоліком відомої муфти запобіжної пружної є те, що не розроблений спосіб виготовлення зіркоподібної пружини. В основу корисної моделі поставлена задача розробити спосіб виготовлення зіркоподібних пружин. Поставлена задача вирішується тим, що виготовляють заготовку у вигляді кільця, із пружинної стальної полоси, термічно обробленої відомими способами для отримання залишкових пластичних деформацій, з товщиною  , шириною h і діаметром  r  2r2  l  3r3 , де z - число виступів зіркоподібної пружини; 1 ,  2 ,  3 , - кути d  2z 1 1  обмеження колових складових профілю виступів; r1 , r2 , r3 - радіуси колових складових профілю виступів; l - довжина прямолінійної складової профілю виступів, далі заготовку встановлюють на пристрій для виготовлення зіркоподібних пружин, затим за допомогою переміщення пуансонів формують зіркоподібну пружину, потім пуансони повертають у початкове положення і з матриці демонтують готову зіркоподібну пружину, яку термічно обробляють відомими способами для набуття пружних властивостей. Запропонований спосіб виготовлення зіркоподібних пружин дозволяє легко виготовляти зіркоподібні пружини для муфт пружних запобіжних та інших виробів, які працюють в умовах динамічного навантаження. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана заготовка для виготовлення зіркоподібної пружини, у вигляді кільця з діаметром d , товщиною  і шириною h (не показано); на фіг. 2 показано те, що заготовка поставлена на пристрій для виготовлення зіркоподібної пружини; на фіг. 3 показано те, що до заготовки підведені пуансони пристрою для виготовлення зіркоподібної пружини; на фіг. 4 показано те, що пуансони тиснуть на заготовку, деформують її і формують зіркоподібну пружину, проміжне положення; на фіг. 5 показано те, що пуансони тиснуть на заготовку, деформують її і формують зіркоподібну пружину, кінцеве положення; на фіг. 6 показано те, що пуансони повернуті в початкове положення, зіркоподібна пружина знаходиться на матриці; на фіг. 7 показана демонтована виготовлена зіркоподібна пружина; на фіг. 8 показаний профіль виступу з розмірами для визначення діаметра заготовки зіркоподібної пружини. Спосіб виготовлення зіркоподібних пружин здійснюється наступним чином. Відомими способами виготовляють заготовку у вигляді кільця 1 з пружинної стальної полоси товщиною  , шириною h і діаметром d  2z 1r1  2r2  l  3r3 , де z - число виступів зіркоподібної пружини;  1 ,  2 , 3 , - кути обмеження колових складових профілю виступів; r1 , r2 , r3 - радіуси колових складових профілю виступів; l - довжина прямолінійної складової профілю виступів, виконаного із пружинної сталі і термічно обробленого відомими способами для отримання залишкових пластичних деформацій. Заготовку у вигляді кільця 1 встановлюють на пристрій 2 для виготовлення зіркоподібних пружин. Далі за допомогою переміщення пуансонів 3 формують зіркоподібну пружину 4. Затим пуансони 3 повертають у початкове положення і з матриці 5 демонтують виготовлену зіркоподібну пружину 4, яку термічно обробляють відомими способами для набуття пружних властивостей. Запропонований спосіб виготовлення зіркоподібних пружин дозволяє легко виготовляти зіркоподібні пружини для муфт пружних запобіжних та інших виробів, які працюють в умовах динамічного навантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб виготовлення зіркоподібних пружин на пристрої, що містить матрицю і пуансони, який відрізняється тим, що виготовляють заготовку у вигляді кільця із пружинної стальної полоси, термічно обробленої відомими способами для отримання залишкових пластичних деформацій,  r   2r2  l   3r3 з товщиною  , шириною h і діаметром d  2z 1 1 , де z - число виступів  1 UA 97082 U зіркоподібної пружини; 1 ,  2 ,  3 , - кути обмеження колових складових профілю виступів; r1 , 5 r2 , r3 - радіуси колових складових профілю виступів; l - довжина прямолінійної складової профілю виступів, далі заготовку встановлюють на пристрій для виготовлення зіркоподібних пружин, затим за допомогою переміщення пуансонів формують зіркоподібну пружину, потім пуансони повертають у початкове положення і з матриці демонтують готову зіркоподібну пружину, яку термічно обробляють відомими способами для набуття пружних властивостей. 2 UA 97082 U 3 UA 97082 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
