Спосіб виготовлення маскувальної сітки

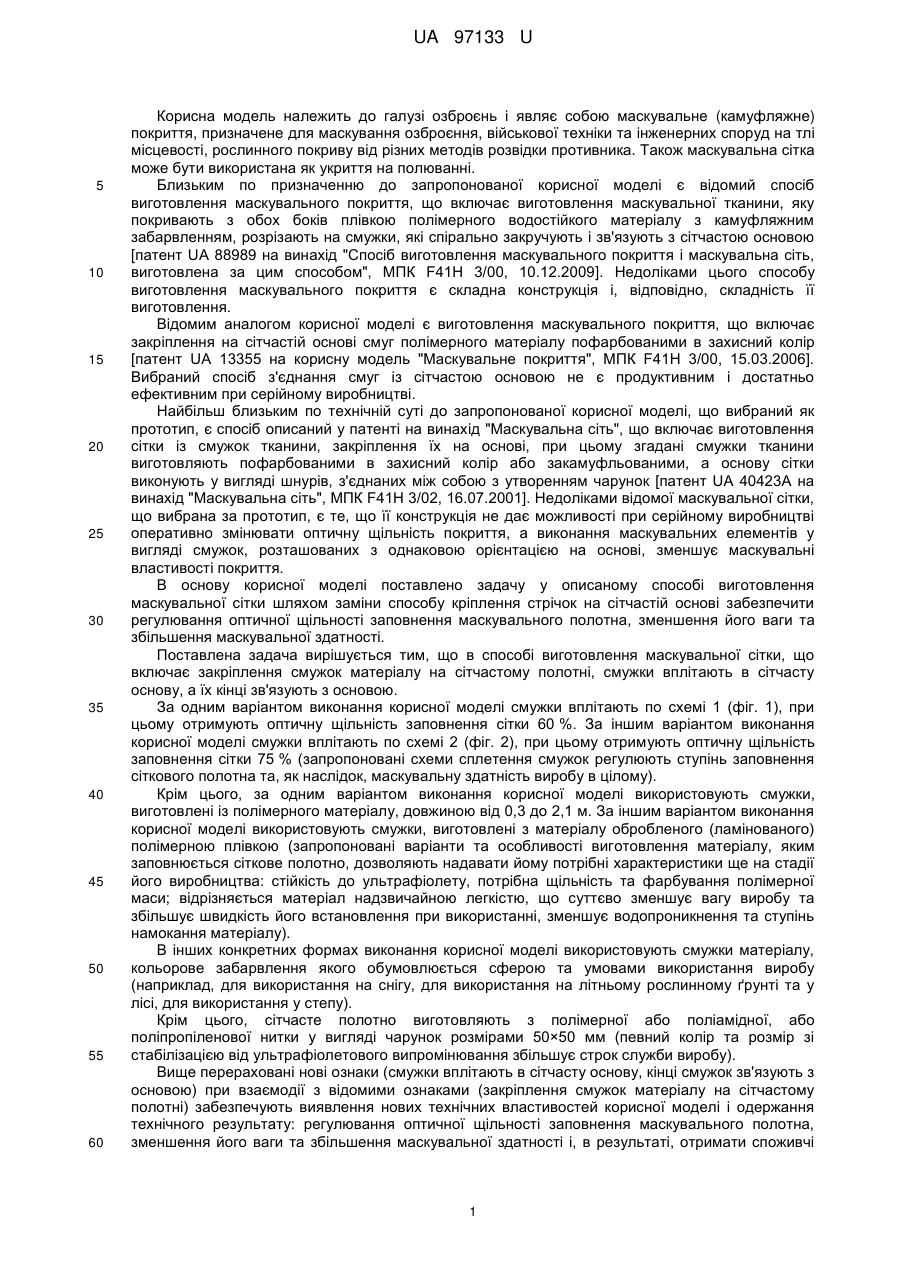

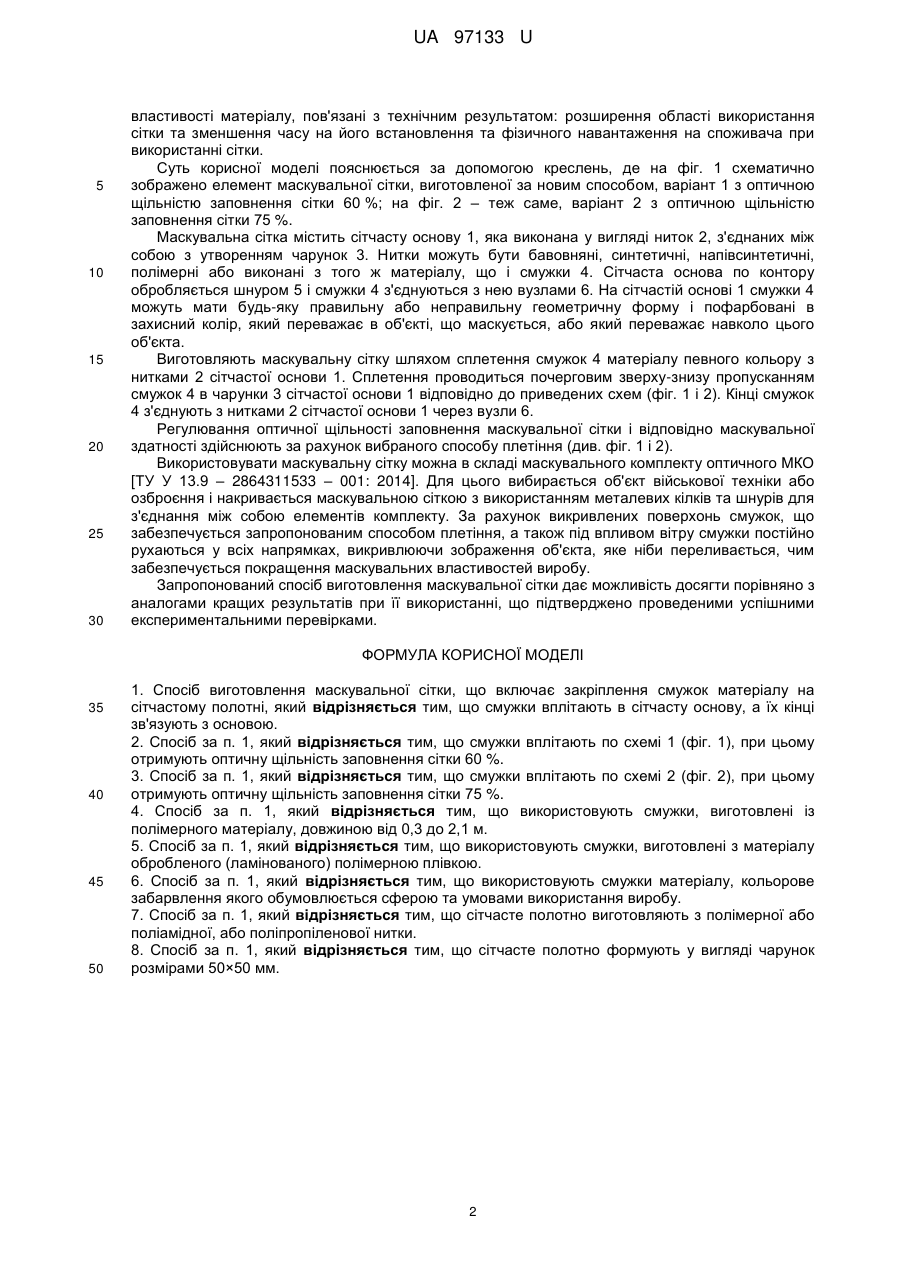

Реферат: UA 97133 U UA 97133 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєнь і являє собою маскувальне (камуфляжне) покриття, призначене для маскування озброєння, військової техніки та інженерних споруд на тлі місцевості, рослинного покриву від різних методів розвідки противника. Також маскувальна сітка може бути використана як укриття на полюванні. Близьким по призначенню до запропонованої корисної моделі є відомий спосіб виготовлення маскувального покриття, що включає виготовлення маскувальної тканини, яку покривають з обох боків плівкою полімерного водостійкого матеріалу з камуфляжним забарвленням, розрізають на смужки, які спірально закручують і зв'язують з сітчастою основою [патент UА 88989 на винахід "Спосіб виготовлення маскувального покриття і маскувальна сіть, виготовлена за цим способом", МПК F41H 3/00, 10.12.2009]. Недоліками цього способу виготовлення маскувального покриття є складна конструкція і, відповідно, складність її виготовлення. Відомим аналогом корисної моделі є виготовлення маскувального покриття, що включає закріплення на сітчастій основі смуг полімерного матеріалу пофарбованими в захисний колір [патент UА 13355 на корисну модель "Маскувальне покриття", МПК F41H 3/00, 15.03.2006]. Вибраний спосіб з'єднання смуг із сітчастою основою не є продуктивним і достатньо ефективним при серійному виробництві. Найбільш близьким по технічній суті до запропонованої корисної моделі, що вибраний як прототип, є спосіб описаний у патенті на винахід "Маскувальна сіть", що включає виготовлення сітки із смужок тканини, закріплення їх на основі, при цьому згадані смужки тканини виготовляють пофарбованими в захисний колір або закамуфльованими, а основу сітки виконують у вигляді шнурів, з'єднаних між собою з утворенням чарунок [патент UА 40423А на винахід "Маскувальна сіть", МПК F41H 3/02, 16.07.2001]. Недоліками відомої маскувальної сітки, що вибрана за прототип, є те, що її конструкція не дає можливості при серійному виробництві оперативно змінювати оптичну щільність покриття, а виконання маскувальних елементів у вигляді смужок, розташованих з однаковою орієнтацією на основі, зменшує маскувальні властивості покриття. В основу корисної моделі поставлено задачу у описаному способі виготовлення маскувальної сітки шляхом заміни способу кріплення стрічок на сітчастій основі забезпечити регулювання оптичної щільності заповнення маскувального полотна, зменшення його ваги та збільшення маскувальної здатності. Поставлена задача вирішується тим, що в способі виготовлення маскувальної сітки, що включає закріплення смужок матеріалу на сітчастому полотні, смужки вплітають в сітчасту основу, а їх кінці зв'язують з основою. За одним варіантом виконання корисної моделі смужки вплітають по схемі 1 (фіг. 1), при цьому отримують оптичну щільність заповнення сітки 60 %. За іншим варіантом виконання корисної моделі смужки вплітають по схемі 2 (фіг. 2), при цьому отримують оптичну щільність заповнення сітки 75 % (запропоновані схеми сплетення смужок регулюють ступінь заповнення сіткового полотна та, як наслідок, маскувальну здатність виробу в цілому). Крім цього, за одним варіантом виконання корисної моделі використовують смужки, виготовлені із полімерного матеріалу, довжиною від 0,3 до 2,1 м. За іншим варіантом виконання корисної моделі використовують смужки, виготовлені з матеріалу обробленого (ламінованого) полімерною плівкою (запропоновані варіанти та особливості виготовлення матеріалу, яким заповнюється сіткове полотно, дозволяють надавати йому потрібні характеристики ще на стадії його виробництва: стійкість до ультрафіолету, потрібна щільність та фарбування полімерної маси; відрізняється матеріал надзвичайною легкістю, що суттєво зменшує вагу виробу та збільшує швидкість його встановлення при використанні, зменшує водопроникнення та ступінь намокання матеріалу). В інших конкретних формах виконання корисної моделі використовують смужки матеріалу, кольорове забарвлення якого обумовлюється сферою та умовами використання виробу (наприклад, для використання на снігу, для використання на літньому рослинному ґрунті та у лісі, для використання у степу). Крім цього, сітчасте полотно виготовляють з полімерної або поліамідної, або поліпропіленової нитки у вигляді чарунок розмірами 50×50 мм (певний колір та розмір зі стабілізацією від ультрафіолетового випромінювання збільшує строк служби виробу). Вище перераховані нові ознаки (смужки вплітають в сітчасту основу, кінці смужок зв'язують з основою) при взаємодії з відомими ознаками (закріплення смужок матеріалу на сітчастому полотні) забезпечують виявлення нових технічних властивостей корисної моделі і одержання технічного результату: регулювання оптичної щільності заповнення маскувального полотна, зменшення його ваги та збільшення маскувальної здатності і, в результаті, отримати споживчі 1 UA 97133 U 5 10 15 20 25 30 властивості матеріалу, пов'язані з технічним результатом: розширення області використання сітки та зменшення часу на його встановлення та фізичного навантаження на споживача при використанні сітки. Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 схематично зображено елемент маскувальної сітки, виготовленої за новим способом, варіант 1 з оптичною щільністю заповнення сітки 60 %; на фіг. 2 – теж саме, варіант 2 з оптичною щільністю заповнення сітки 75 %. Маскувальна сітка містить сітчасту основу 1, яка виконана у вигляді ниток 2, з'єднаних між собою з утворенням чарунок 3. Нитки можуть бути бавовняні, синтетичні, напівсинтетичні, полімерні або виконані з того ж матеріалу, що і смужки 4. Сітчаста основа по контору обробляється шнуром 5 і смужки 4 з'єднуються з нею вузлами 6. На сітчастій основі 1 смужки 4 можуть мати будь-яку правильну або неправильну геометричну форму і пофарбовані в захисний колір, який переважає в об'єкті, що маскується, або який переважає навколо цього об'єкта. Виготовляють маскувальну сітку шляхом сплетення смужок 4 матеріалу певного кольору з нитками 2 сітчастої основи 1. Сплетення проводиться почерговим зверху-знизу пропусканням смужок 4 в чарунки 3 сітчастої основи 1 відповідно до приведених схем (фіг. 1 і 2). Кінці смужок 4 з'єднують з нитками 2 сітчастої основи 1 через вузли 6. Регулювання оптичної щільності заповнення маскувальної сітки і відповідно маскувальної здатності здійснюють за рахунок вибраного способу плетіння (див. фіг. 1 і 2). Використовувати маскувальну сітку можна в складі маскувального комплекту оптичного МКО [ТУ У 13.9 – 2864311533 – 001: 2014]. Для цього вибирається об'єкт військової техніки або озброєння і накривається маскувальною сіткою з використанням металевих кілків та шнурів для з'єднання між собою елементів комплекту. За рахунок викривлених поверхонь смужок, що забезпечується запропонованим способом плетіння, а також під впливом вітру смужки постійно рухаються у всіх напрямках, викривлюючи зображення об'єкта, яке ніби переливається, чим забезпечується покращення маскувальних властивостей виробу. Запропонований спосіб виготовлення маскувальної сітки дає можливість досягти порівняно з аналогами кращих результатів при її використанні, що підтверджено проведеними успішними експериментальними перевірками. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Спосіб виготовлення маскувальної сітки, що включає закріплення смужок матеріалу на сітчастому полотні, який відрізняється тим, що смужки вплітають в сітчасту основу, а їх кінці зв'язують з основою. 2. Спосіб за п. 1, який відрізняється тим, що смужки вплітають по схемі 1 (фіг. 1), при цьому отримують оптичну щільність заповнення сітки 60 %. 3. Спосіб за п. 1, який відрізняється тим, що смужки вплітають по схемі 2 (фіг. 2), при цьому отримують оптичну щільність заповнення сітки 75 %. 4. Спосіб за п. 1, який відрізняється тим, що використовують смужки, виготовлені із полімерного матеріалу, довжиною від 0,3 до 2,1 м. 5. Спосіб за п. 1, який відрізняється тим, що використовують смужки, виготовлені з матеріалу обробленого (ламінованого) полімерною плівкою. 6. Спосіб за п. 1, який відрізняється тим, що використовують смужки матеріалу, кольорове забарвлення якого обумовлюється сферою та умовами використання виробу. 7. Спосіб за п. 1, який відрізняється тим, що сітчасте полотно виготовляють з полімерної або поліамідної, або поліпропіленової нитки. 8. Спосіб за п. 1, який відрізняється тим, що сітчасте полотно формують у вигляді чарунок розмірами 50×50 мм. 2 UA 97133 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
