Удосконалений подвійний пальник для газових плит з кількома вінцями полум’я

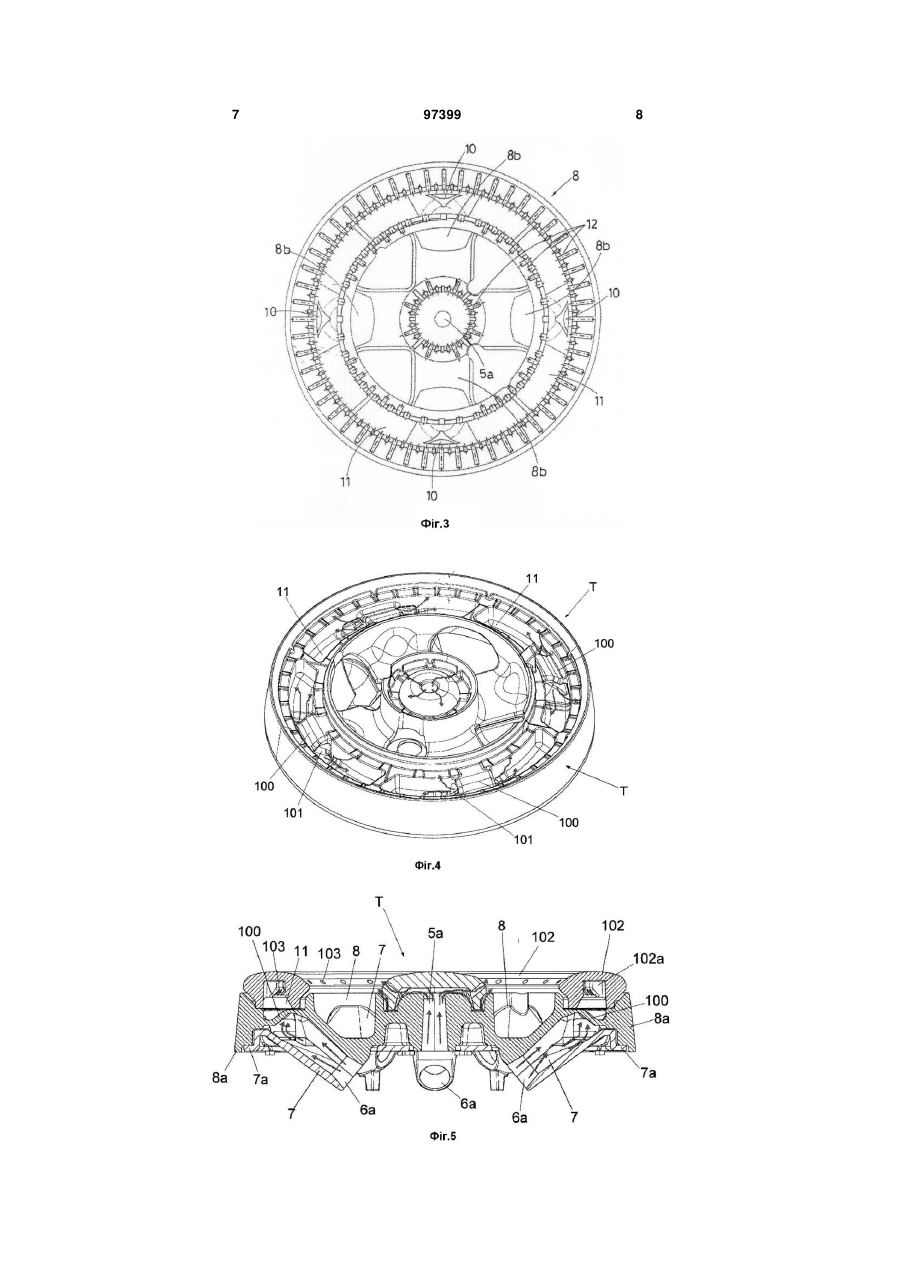

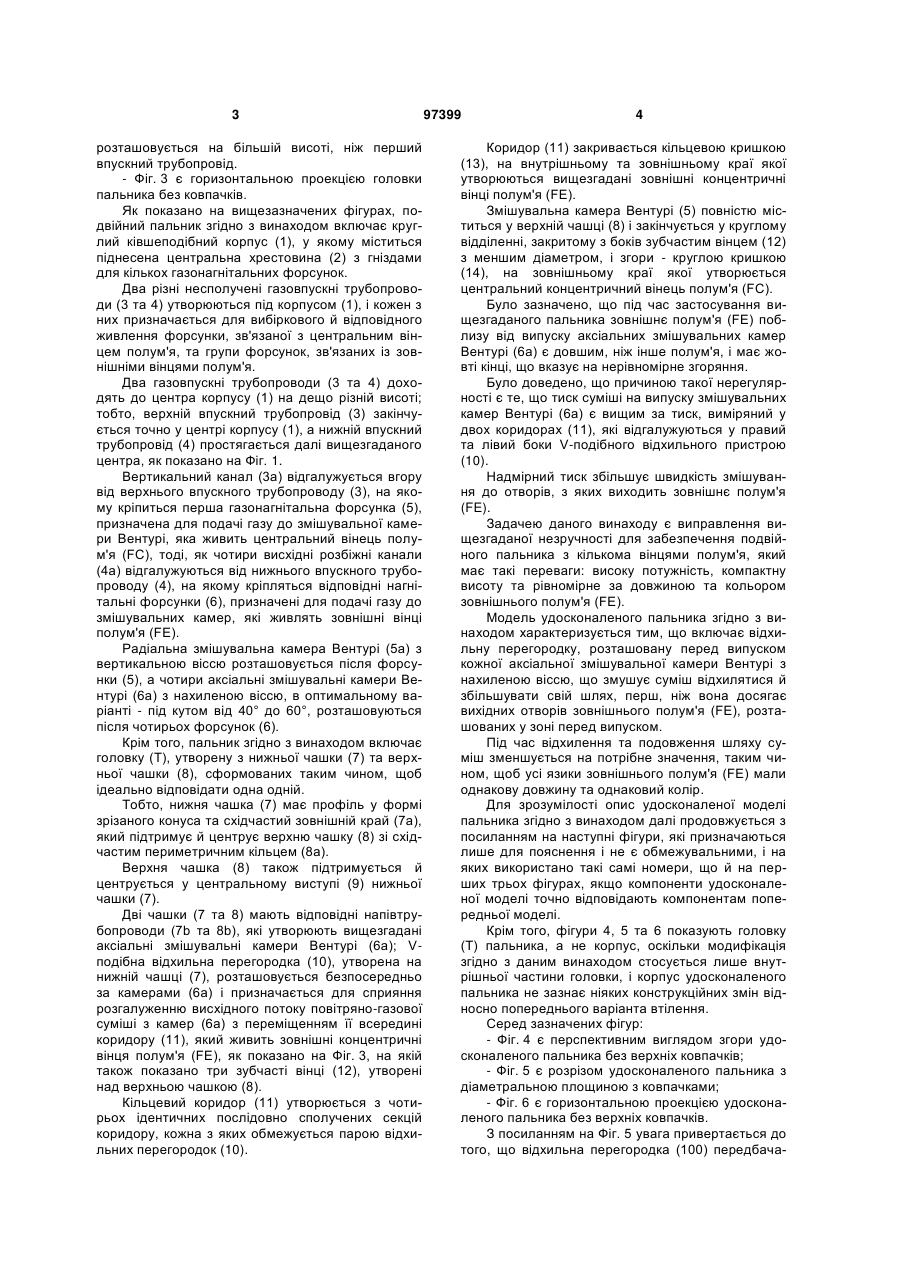

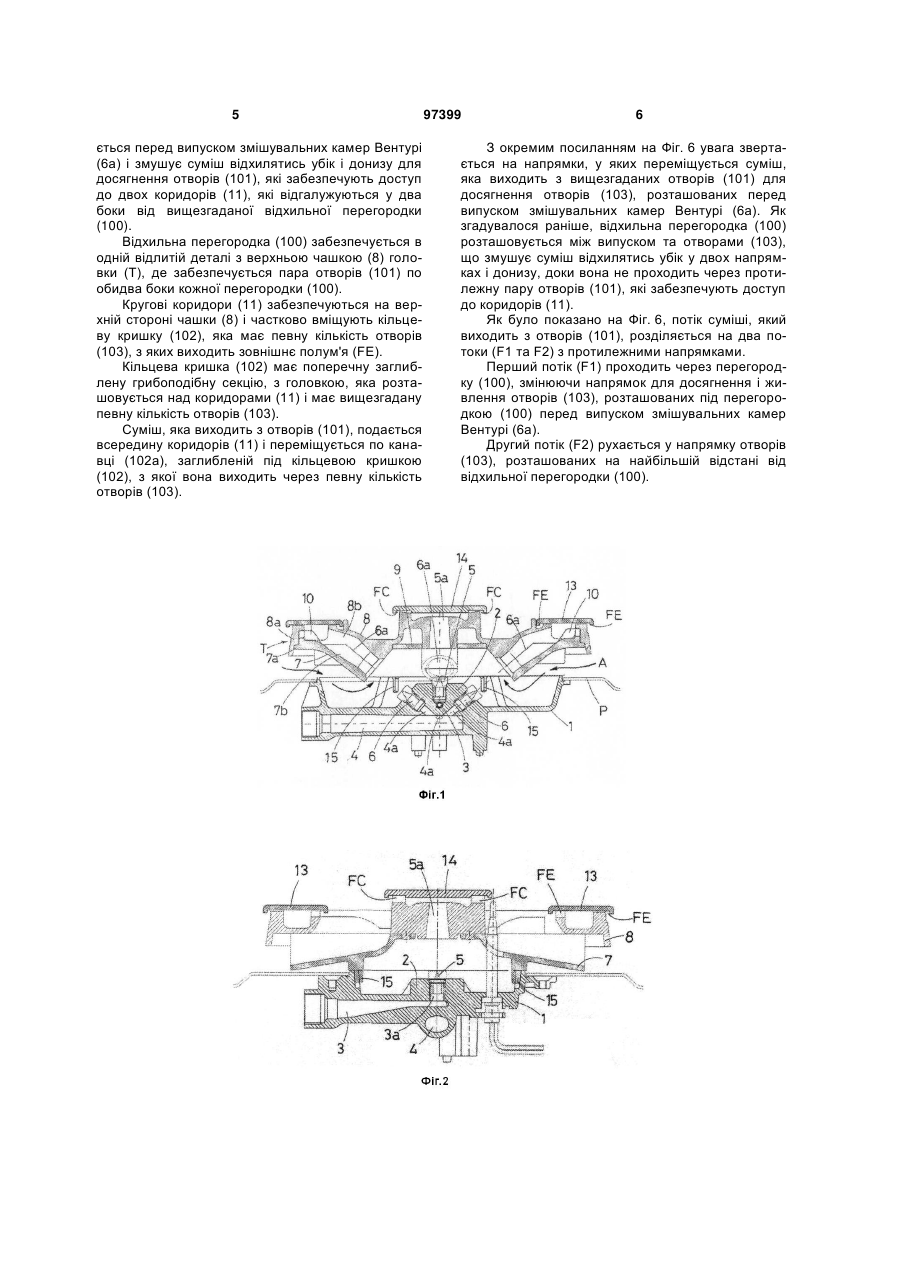

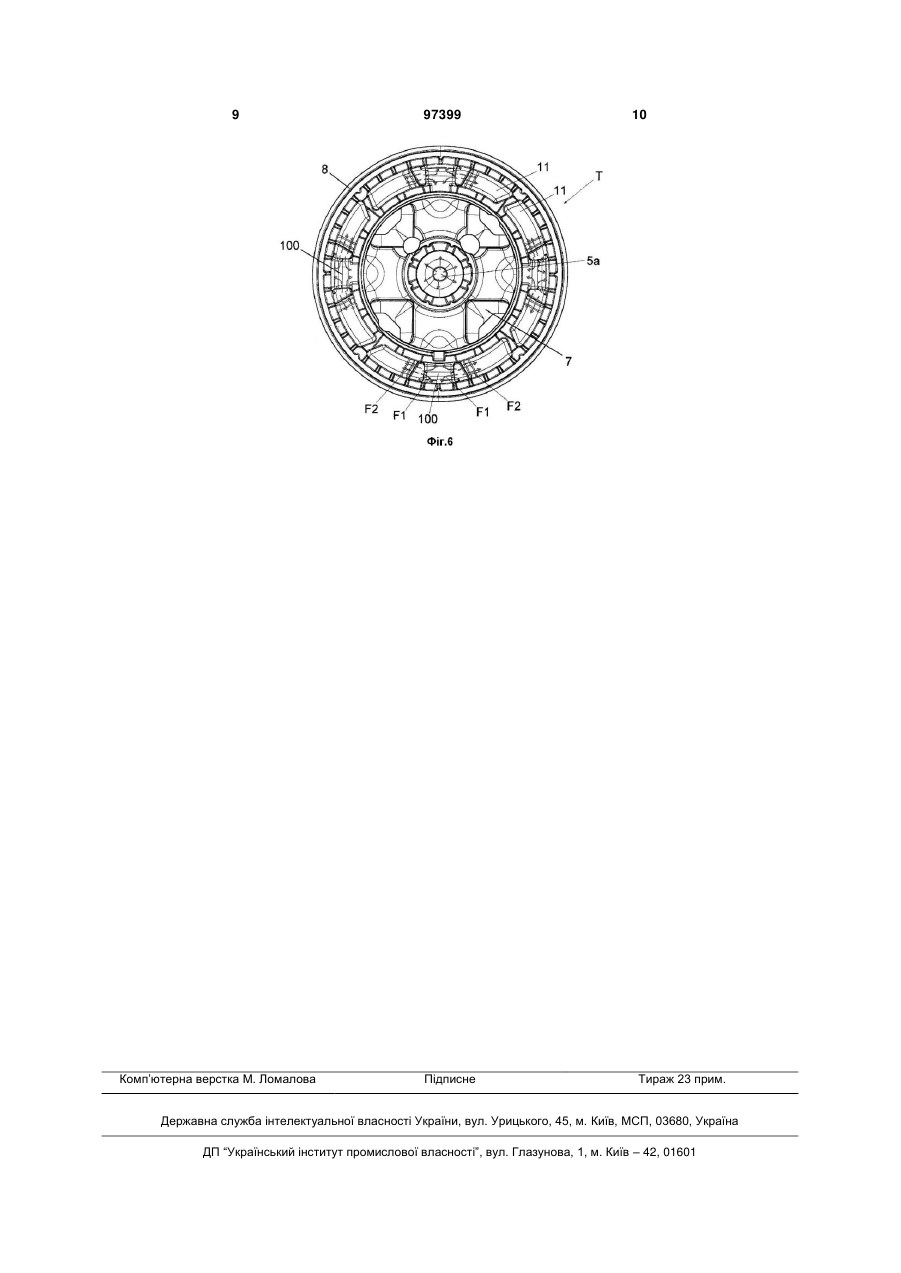

1. Подвійний пальник для газових плит з кількома концентричними вінцями полум'я, який належить до типу, який включає головку (Т) з кількома концентричними вінцями полум'я та круглий ківшеподібний корпус (1), у якому міститься хрестовина (2) з форсунками у верхній частині та двома різними і несполученими газовпускними трубопроводами (3 та 4) у нижній частині, кожен з яких призначається для вибіркового й відповідного живлення форсунки (5), зв'язаної з центральним вінцем полум'я (FC), та групи форсунок (6), зв'язаних з зовнішніми вінцями полум'я (FE), причому група форсунок (6) утворюється з принаймні трьох C2 2 97399 1 3 розташовується на більшій висоті, ніж перший впускний трубопровід. - Фіг. 3 є горизонтальною проекцією головки пальника без ковпачків. Як показано на вищезазначених фігурах, подвійний пальник згідно з винаходом включає круглий ківшеподібний корпус (1), у якому міститься піднесена центральна хрестовина (2) з гніздами для кількох газонагнітальних форсунок. Два різні несполучені газовпускні трубопроводи (3 та 4) утворюються під корпусом (1), і кожен з них призначається для вибіркового й відповідного живлення форсунки, зв'язаної з центральним вінцем полум'я, та групи форсунок, зв'язаних із зовнішніми вінцями полум'я. Два газовпускні трубопроводи (3 та 4) доходять до центра корпусу (1) на дещо різній висоті; тобто, верхній впускний трубопровід (3) закінчується точно у центрі корпусу (1), а нижній впускний трубопровід (4) простягається далі вищезгаданого центра, як показано на Фіг. 1. Вертикальний канал (3а) відгалужується вгору від верхнього впускного трубопроводу (3), на якому кріпиться перша газонагнітальна форсунка (5), призначена для подачі газу до змішувальної камери Вентурі, яка живить центральний вінець полум'я (FC), тоді, як чотири висхідні розбіжні канали (4а) відгалужуються від нижнього впускного трубопроводу (4), на якому кріпляться відповідні нагнітальні форсунки (6), призначені для подачі газу до змішувальних камер, які живлять зовнішні вінці полум'я (FE). Радіальна змішувальна камера Вентурі (5а) з вертикальною віссю розташовується після форсунки (5), а чотири аксіальні змішувальні камери Вентурі (6а) з нахиленою віссю, в оптимальному варіанті - під кутом від 40° до 60°, розташовуються після чотирьох форсунок (6). Крім того, пальник згідно з винаходом включає головку (Т), утворену з нижньої чашки (7) та верхньої чашки (8), сформованих таким чином, щоб ідеально відповідати одна одній. Тобто, нижня чашка (7) має профіль у формі зрізаного конуса та східчастий зовнішній край (7а), який підтримує й центрує верхню чашку (8) зі східчастим периметричним кільцем (8а). Верхня чашка (8) також підтримується й центрується у центральному виступі (9) нижньої чашки (7). Дві чашки (7 та 8) мають відповідні напівтрубопроводи (7b та 8b), які утворюють вищезгадані аксіальні змішувальні камери Вентурі (6а); Vподібна відхильна перегородка (10), утворена на нижній чашці (7), розташовується безпосередньо за камерами (6а) і призначається для сприяння розгалуженню висхідного потоку повітряно-газової суміші з камер (6а) з переміщенням її всередині коридору (11), який живить зовнішні концентричні вінця полум'я (FE), як показано на Фіг. 3, на якій також показано три зубчасті вінці (12), утворені над верхньою чашкою (8). Кільцевий коридор (11) утворюється з чотирьох ідентичних послідовно сполучених секцій коридору, кожна з яких обмежується парою відхильних перегородок (10). 97399 4 Коридор (11) закривається кільцевою кришкою (13), на внутрішньому та зовнішньому краї якої утворюються вищезгадані зовнішні концентричні вінці полум'я (FE). Змішувальна камера Вентурі (5) повністю міститься у верхній чашці (8) і закінчується у круглому відділенні, закритому з боків зубчастим вінцем (12) з меншим діаметром, і згори - круглою кришкою (14), на зовнішньому краї якої утворюється центральний концентричний вінець полум'я (FC). Було зазначено, що під час застосування вищезгаданого пальника зовнішнє полум'я (FE) поблизу від випуску аксіальних змішувальних камер Вентурі (6а) є довшим, ніж інше полум'я, і має жовті кінці, що вказує на нерівномірне згоряння. Було доведено, що причиною такої нерегулярності є те, що тиск суміші на випуску змішувальних камер Вентурі (6а) є вищим за тиск, виміряний у двох коридорах (11), які відгалужуються у правий та лівий боки V-подібного відхильного пристрою (10). Надмірний тиск збільшує швидкість змішування до отворів, з яких виходить зовнішнє полум'я (FE). Задачею даного винаходу є виправлення вищезгаданої незручності для забезпечення подвійного пальника з кількома вінцями полум'я, який має такі переваги: високу потужність, компактну висоту та рівномірне за довжиною та кольором зовнішнього полум'я (FE). Модель удосконаленого пальника згідно з винаходом характеризується тим, що включає відхильну перегородку, розташовану перед випуском кожної аксіальної змішувальної камери Вентурі з нахиленою віссю, що змушує суміш відхилятися й збільшувати свій шлях, перш, ніж вона досягає вихідних отворів зовнішнього полум'я (FE), розташованих у зоні перед випуском. Під час відхилення та подовження шляху суміш зменшується на потрібне значення, таким чином, щоб усі язики зовнішнього полум'я (FE) мали однакову довжину та однаковий колір. Для зрозумілості опис удосконаленої моделі пальника згідно з винаходом далі продовжується з посиланням на наступні фігури, які призначаються лише для пояснення і не є обмежувальними, і на яких використано такі самі номери, що й на перших трьох фігурах, якщо компоненти удосконаленої моделі точно відповідають компонентам попередньої моделі. Крім того, фігури 4, 5 та 6 показують головку (Т) пальника, а не корпус, оскільки модифікація згідно з даним винаходом стосується лише внутрішньої частини головки, і корпус удосконаленого пальника не зазнає ніяких конструкційних змін відносно попереднього варіанта втілення. Серед зазначених фігур: - Фіг. 4 є перспективним виглядом згори удосконаленого пальника без верхніх ковпачків; - Фіг. 5 є розрізом удосконаленого пальника з діаметральною площиною з ковпачками; - Фіг. 6 є горизонтальною проекцією удосконаленого пальника без верхніх ковпачків. З посиланням на Фіг. 5 увага привертається до того, що відхильна перегородка (100) передбача 5 ється перед випуском змішувальних камер Вентурі (6а) і змушує суміш відхилятись убік і донизу для досягнення отворів (101), які забезпечують доступ до двох коридорів (11), які відгалужуються у два боки від вищезгаданої відхильної перегородки (100). Відхильна перегородка (100) забезпечується в одній відлитій деталі з верхньою чашкою (8) головки (Т), де забезпечується пара отворів (101) по обидва боки кожної перегородки (100). Кругові коридори (11) забезпечуються на верхній стороні чашки (8) і частково вміщують кільцеву кришку (102), яка має певну кількість отворів (103), з яких виходить зовнішнє полум'я (FE). Кільцева кришка (102) має поперечну заглиблену грибоподібну секцію, з головкою, яка розташовується над коридорами (11) і має вищезгадану певну кількість отворів (103). Суміш, яка виходить з отворів (101), подається всередину коридорів (11) і переміщується по канавці (102а), заглибленій під кільцевою кришкою (102), з якої вона виходить через певну кількість отворів (103). 97399 6 З окремим посиланням на Фіг. 6 увага звертається на напрямки, у яких переміщується суміш, яка виходить з вищезгаданих отворів (101) для досягнення отворів (103), розташованих перед випуском змішувальних камер Вентурі (6а). Як згадувалося раніше, відхильна перегородка (100) розташовується між випуском та отворами (103), що змушує суміш відхилятись убік у двох напрямках і донизу, доки вона не проходить через протилежну пару отворів (101), які забезпечують доступ до коридорів (11). Як було показано на Фіг. 6, потік суміші, який виходить з отворів (101), розділяється на два потоки (F1 та F2) з протилежними напрямками. Перший потік (F1) проходить через перегородку (100), змінюючи напрямок для досягнення і живлення отворів (103), розташованих під перегородкою (100) перед випуском змішувальних камер Вентурі (6а). Другий потік (F2) рухається у напрямку отворів (103), розташованих на найбільшій відстані від відхильної перегородки (100). 7 97399 8 9 Комп’ютерна верстка М. Ломалова 97399 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
