Накриття для басейну

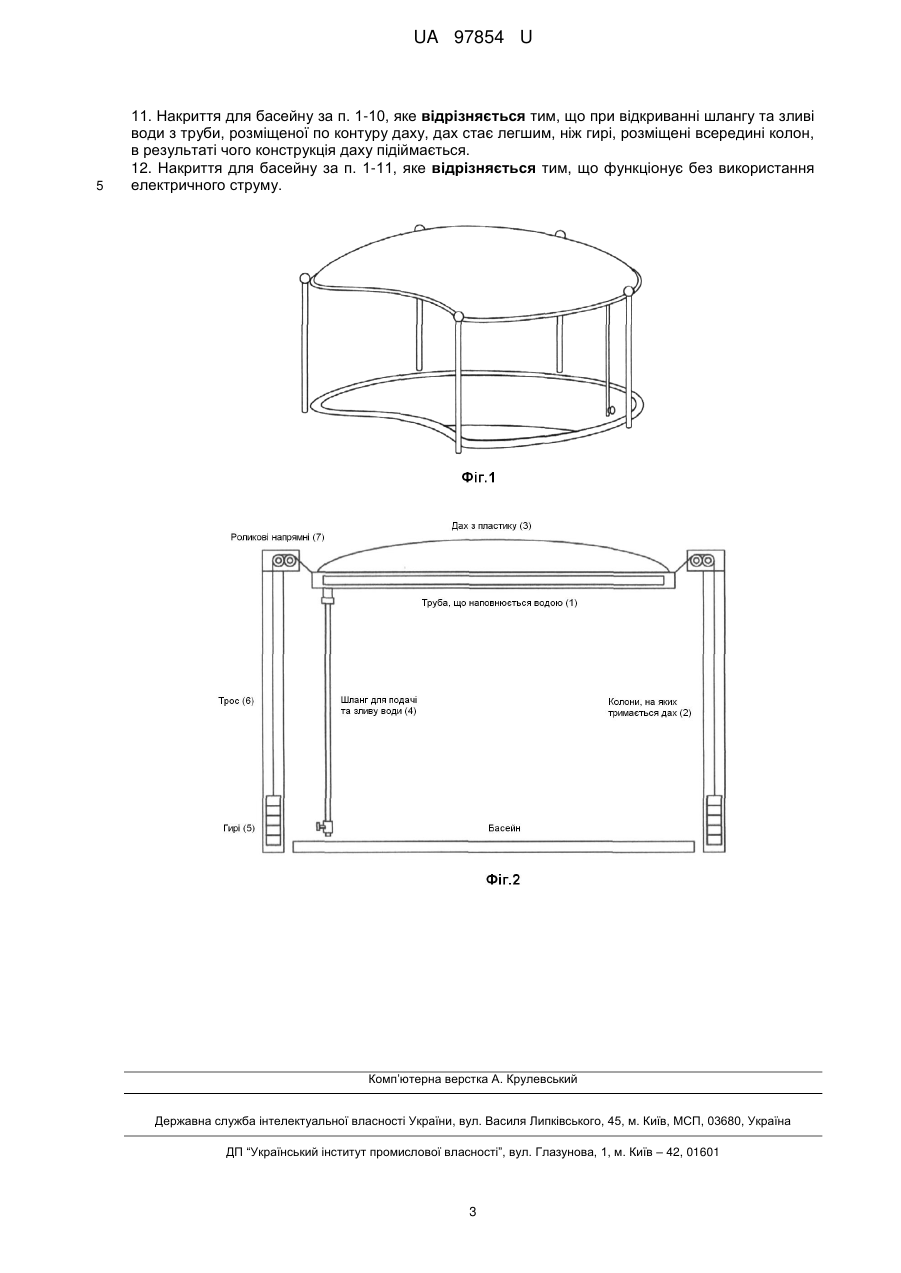

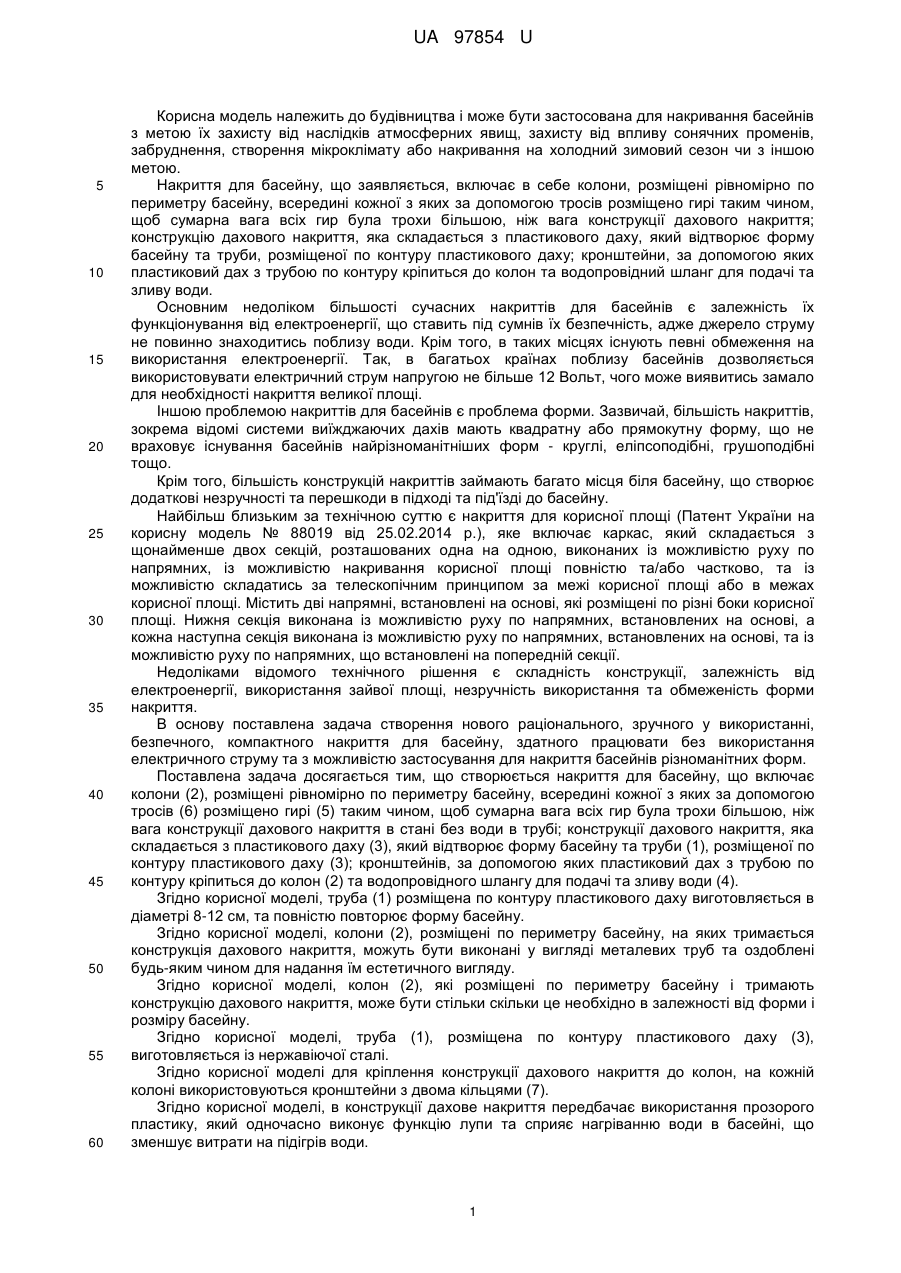

Реферат: Накриття для басейну, що включає колони, конструкцію дахового накриття, кронштейни та водопровідний шланг для подачі та зливу води, причому внаслідок набору та зливу води у конструкцію дахового накриття, вона автоматично підіймається та опускається, при цьому басейн може бути будь-якої форми. UA 97854 U (54) НАКРИТТЯ ДЛЯ БАСЕЙНУ UA 97854 U UA 97854 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва і може бути застосована для накривання басейнів з метою їх захисту від наслідків атмосферних явищ, захисту від впливу сонячних променів, забруднення, створення мікроклімату або накривання на холодний зимовий сезон чи з іншою метою. Накриття для басейну, що заявляється, включає в себе колони, розміщені рівномірно по периметру басейну, всередині кожної з яких за допомогою тросів розміщено гирі таким чином, щоб сумарна вага всіх гир була трохи більшою, ніж вага конструкції дахового накриття; конструкцію дахового накриття, яка складається з пластикового даху, який відтворює форму басейну та труби, розміщеної по контуру пластикового даху; кронштейни, за допомогою яких пластиковий дах з трубою по контуру кріпиться до колон та водопровідний шланг для подачі та зливу води. Основним недоліком більшості сучасних накриттів для басейнів є залежність їх функціонування від електроенергії, що ставить під сумнів їх безпечність, адже джерело струму не повинно знаходитись поблизу води. Крім того, в таких місцях існують певні обмеження на використання електроенергії. Так, в багатьох країнах поблизу басейнів дозволяється використовувати електричний струм напругою не більше 12 Вольт, чого може виявитись замало для необхідності накриття великої площі. Іншою проблемою накриттів для басейнів є проблема форми. Зазвичай, більшість накриттів, зокрема відомі системи виїжджаючих дахів мають квадратну або прямокутну форму, що не враховує існування басейнів найрізноманітніших форм - круглі, еліпсоподібні, грушоподібні тощо. Крім того, більшість конструкцій накриттів займають багато місця біля басейну, що створює додаткові незручності та перешкоди в підході та під'їзді до басейну. Найбільш близьким за технічною суттю є накриття для корисної площі (Патент України на корисну модель № 88019 від 25.02.2014 р.), яке включає каркас, який складається з щонайменше двох секцій, розташованих одна на одною, виконаних із можливістю руху по напрямних, із можливістю накривання корисної площі повністю та/або частково, та із можливістю складатись за телескопічним принципом за межі корисної площі або в межах корисної площі. Містить дві напрямні, встановлені на основі, які розміщені по різні боки корисної площі. Нижня секція виконана із можливістю руху по напрямних, встановлених на основі, а кожна наступна секція виконана із можливістю руху по напрямних, встановлених на основі, та із можливістю руху по напрямних, що встановлені на попередній секції. Недоліками відомого технічного рішення є складність конструкції, залежність від електроенергії, використання зайвої площі, незручність використання та обмеженість форми накриття. В основу поставлена задача створення нового раціонального, зручного у використанні, безпечного, компактного накриття для басейну, здатного працювати без використання електричного струму та з можливістю застосування для накриття басейнів різноманітних форм. Поставлена задача досягається тим, що створюється накриття для басейну, що включає колони (2), розміщені рівномірно по периметру басейну, всередині кожної з яких за допомогою тросів (6) розміщено гирі (5) таким чином, щоб сумарна вага всіх гир була трохи більшою, ніж вага конструкції дахового накриття в стані без води в трубі; конструкції дахового накриття, яка складається з пластикового даху (3), який відтворює форму басейну та труби (1), розміщеної по контуру пластикового даху (3); кронштейнів, за допомогою яких пластиковий дах з трубою по контуру кріпиться до колон (2) та водопровідного шлангу для подачі та зливу води (4). Згідно корисної моделі, труба (1) розміщена по контуру пластикового даху виготовляється в діаметрі 8-12 см, та повністю повторює форму басейну. Згідно корисної моделі, колони (2), розміщені по периметру басейну, на яких тримається конструкція дахового накриття, можуть бути виконані у вигляді металевих труб та оздоблені будь-яким чином для надання їм естетичного вигляду. Згідно корисної моделі, колон (2), які розміщені по периметру басейну і тримають конструкцію дахового накриття, може бути стільки скільки це необхідно в залежностівід форми і розміру басейну. Згідно корисної моделі, труба (1), розміщена по контуру пластикового даху (3), виготовляється із нержавіючої сталі. Згідно корисної моделі для кріплення конструкції дахового накриття до колон, на кожній колоні використовуються кронштейни з двома кільцями (7). Згідно корисної моделі, в конструкції дахове накриття передбачає використання прозорого пластику, який одночасно виконує функцію лупи та сприяє нагріванню води в басейні, що зменшує витрати на підігрів води. 1 UA 97854 U 5 10 15 20 25 Корисна модель, що заявляється працює наступним чином: 1. Для згорнення накриття для басейну: Вода підключається до шлангу для подачі та зливу води (4); Вода наповнює трубу (1), розміщену по контуру даху, коли труба заповнена, її вага є більшою ваги гир (5), розміщених всередині колон; Конструкція даху внаслідок цього опускається. 2. Для розгорнення накриття для басейну: Відкривається шланг для подачі та зливу води (4); Зливається вода з труби (1), розміщеної по контуру даху, внаслідок чого дах стає легшим, ніж гирі (5), розміщені всередині колон (2); Конструкція даху внаслідок цього підіймається. Як бачимо, накриття для басейну піднімається та опускається без будь-якого використання електроенергії. Отже, технічним результатом є забезпечення раціональності роботи конструкції накриття без використання електроенергії, забезпечення безпечності його експлуатації, простоти у виконанні, зручності використання, забезпечення вільного підходу та під'їзду до басейну, зменшення матеріалоємності складових частин накриття, зменшення витрат на підігрів води, можливість використання для накриття басейнів найрізноманітніших форм, а також виключення необхідності використання додаткової площі. Корисна модель, що заявляється, пояснюється наступними кресленнями: Фіг. 1 - Накриття для басейну (вигляд зверху); Фіг. 2 - Накриття для басейну (вигляд в розрізі). Таким чином, накриття для басейну безпечне, зручне у використанні та управлінні, компактне та вводиться в дію без використання електричної енергії. Заявлена конструкція не створює перешкод для безпечного та зручного підходу та під'їзду до басейну, зменшує витрати на електроенергію та може використовуватись для накриття басейнів будь-яких форм. Накриття для басейну, що заявляється, просте у виготовленні, а наведені відомості підтверджують можливість його промислового здійснення з використанням відомих матеріалів та відомого устаткування. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Накриття для басейну, що включає колони, конструкцію дахового накриття, кронштейни та водопровідний шланг для подачі та зливу води, яке відрізняється тим, що внаслідок набору та зливу води у конструкцію дахового накриття, вона автоматично підіймається та опускається, при цьому басейн може бути будь-якої форми. 2. Накриття для басейну за п. 1, яке відрізняється тим, що колони являють собою металеві труби, які можуть бути оздоблені будь-яким чином для надання їм естетичного вигляду. 3. Накриття для басейну за п. 1-2, яке відрізняється тим, що всередині кожної колони за допомогою тросу розміщено гирі. 4. Накриття для басейну за п.1-3, яке відрізняється тим, що гирі всередині колон розміщені таким чином, щоб сумарна вага всіх гир була трохи більшою, ніж вага конструкції дахового накриття в стані без води в трубі. 5. Накриття для басейну за п. 1-4, яке відрізняється тим, що конструкція дахового накриття складається з пластикового даху, який відтворює форму басейну, та труби, розміщеної по контуру пластикового даху. 6. Накриття для басейну за п. 1-5, яке відрізняється тим, що труба, розміщена по контуру пластикового даху виготовляється з нержавіючої сталі. 7. Накриття для басейну за п. 1-6, яке відрізняється тим, що труба, розміщена по контуру пластикового даху виготовляється в діаметрі 8-12 см. 8. Накриття для басейну за п. 1-7, яке відрізняється тим, що в конструкції пластикового даху передбачається використання прозорого пластику, який одночасно виконує функцію лупи та сприяє нагріванню води в басейні. 9. Накриття для басейну за п. 1-8, яке відрізняються тим, що конструкція пластикового даху кріпиться до колон за допомогою кронштейнів. 10. Накриття для басейну за п. 1-9, яке відрізняється тим, що при підключенні води до шлангу, вода наповнює трубу, розміщену по контуру даху, коли труба заповнена, її вага є більшою ваги гир, розміщених всередині колон, в результаті чого конструкція даху опускається. 2 UA 97854 U 5 11. Накриття для басейну за п. 1-10, яке відрізняється тим, що при відкриванні шлангу та зливі води з труби, розміщеної по контуру даху, дах стає легшим, ніж гирі, розміщені всередині колон, в результаті чого конструкція даху підіймається. 12. Накриття для басейну за п. 1-11, яке відрізняється тим, що функціонує без використання електричного струму. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
