Зуб землерийної машини

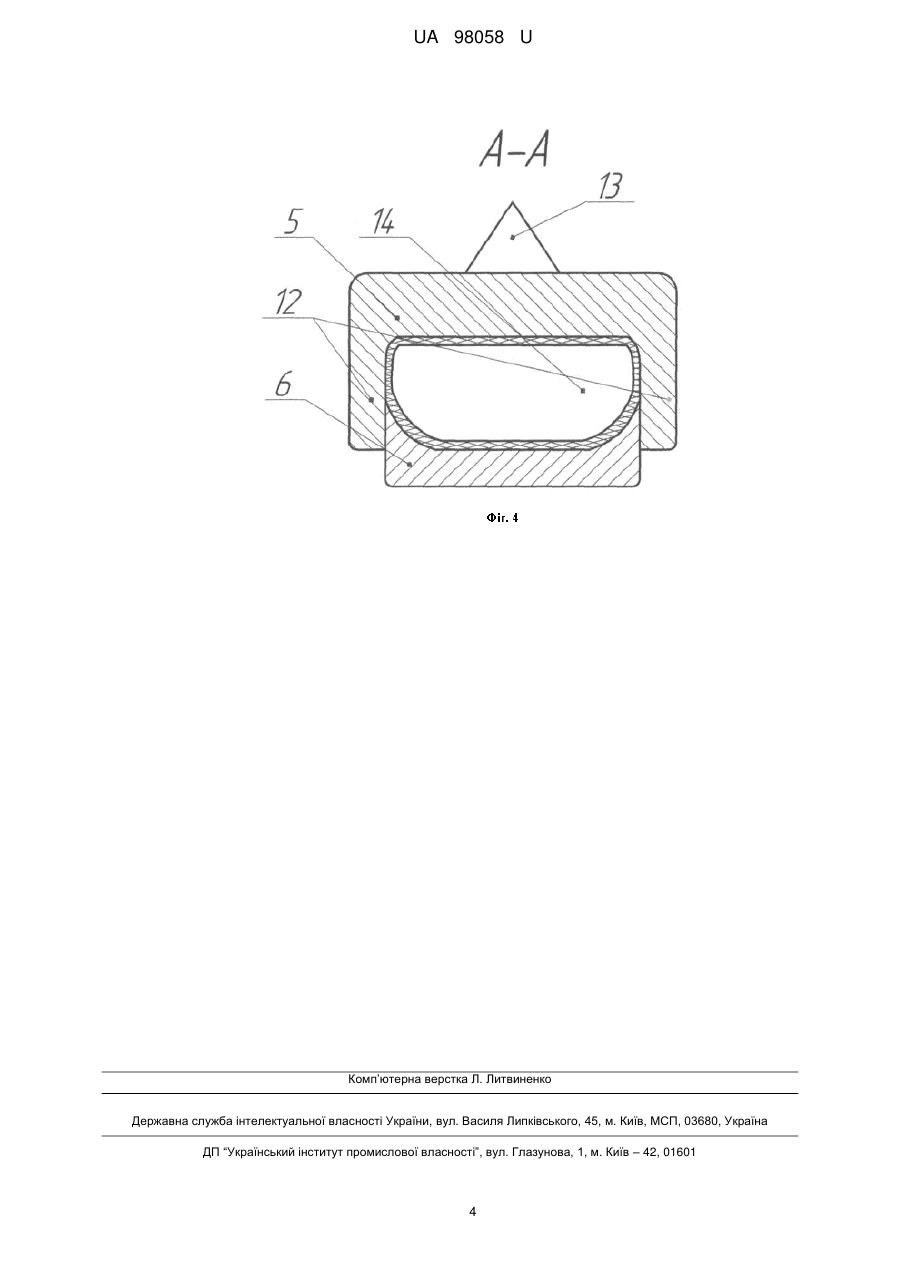

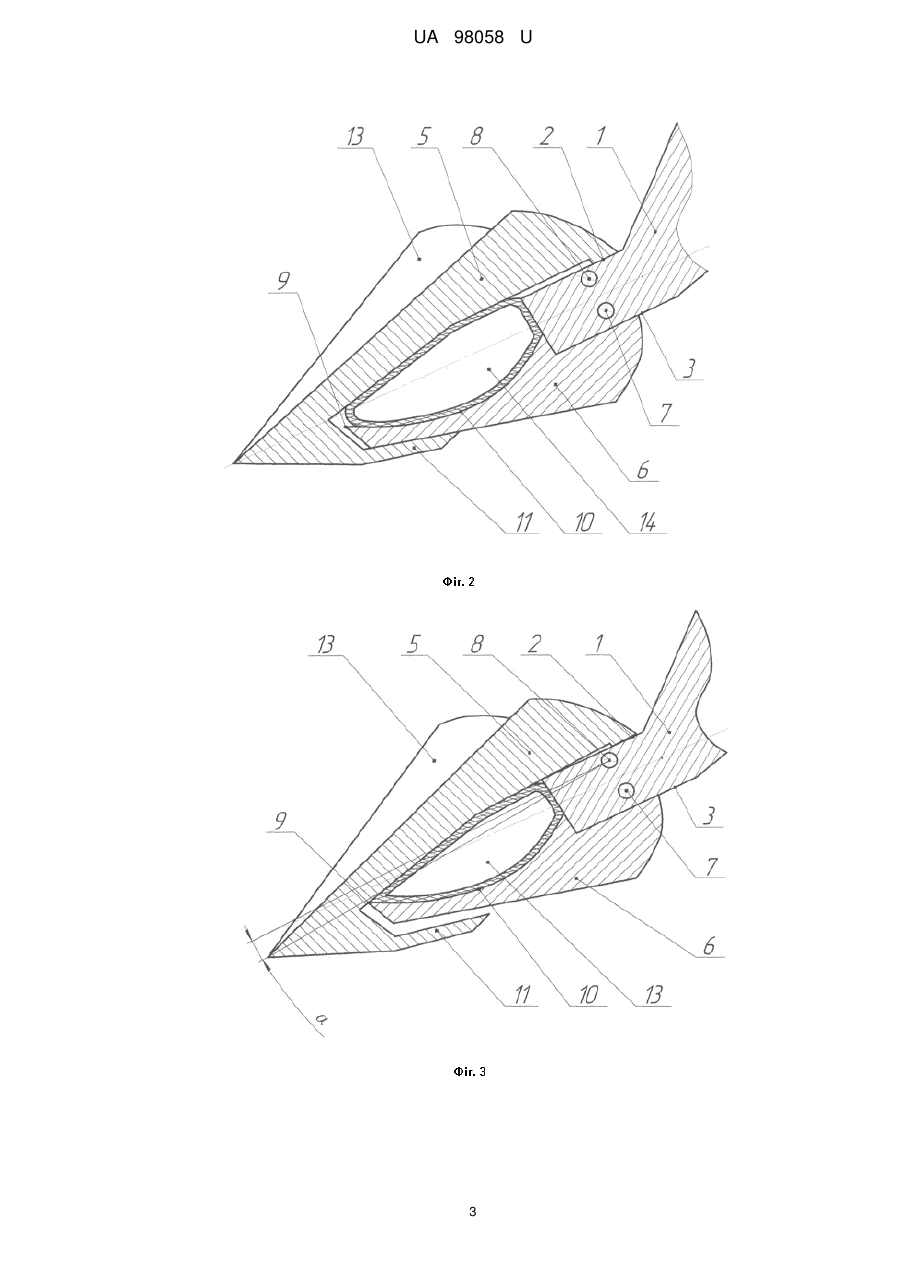

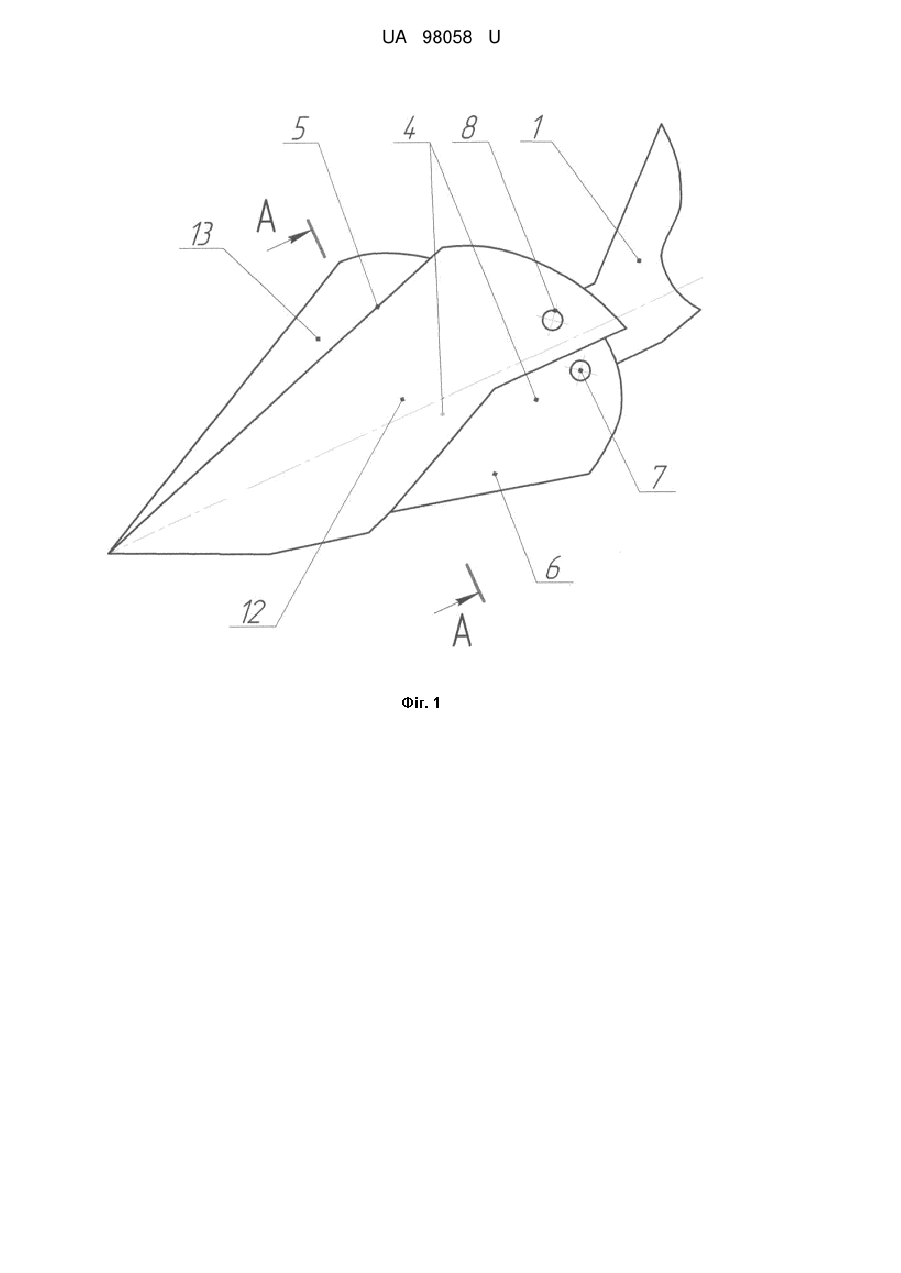

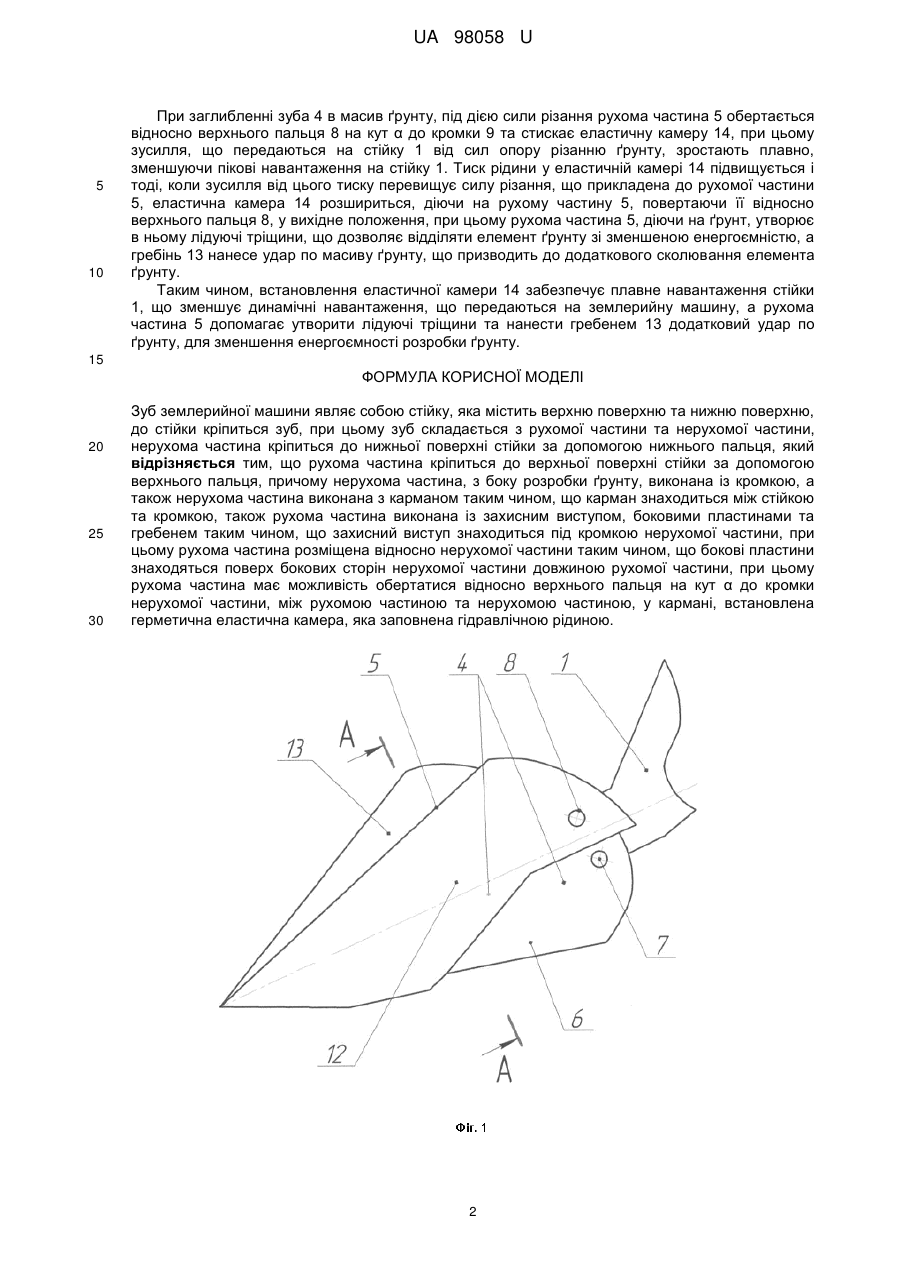

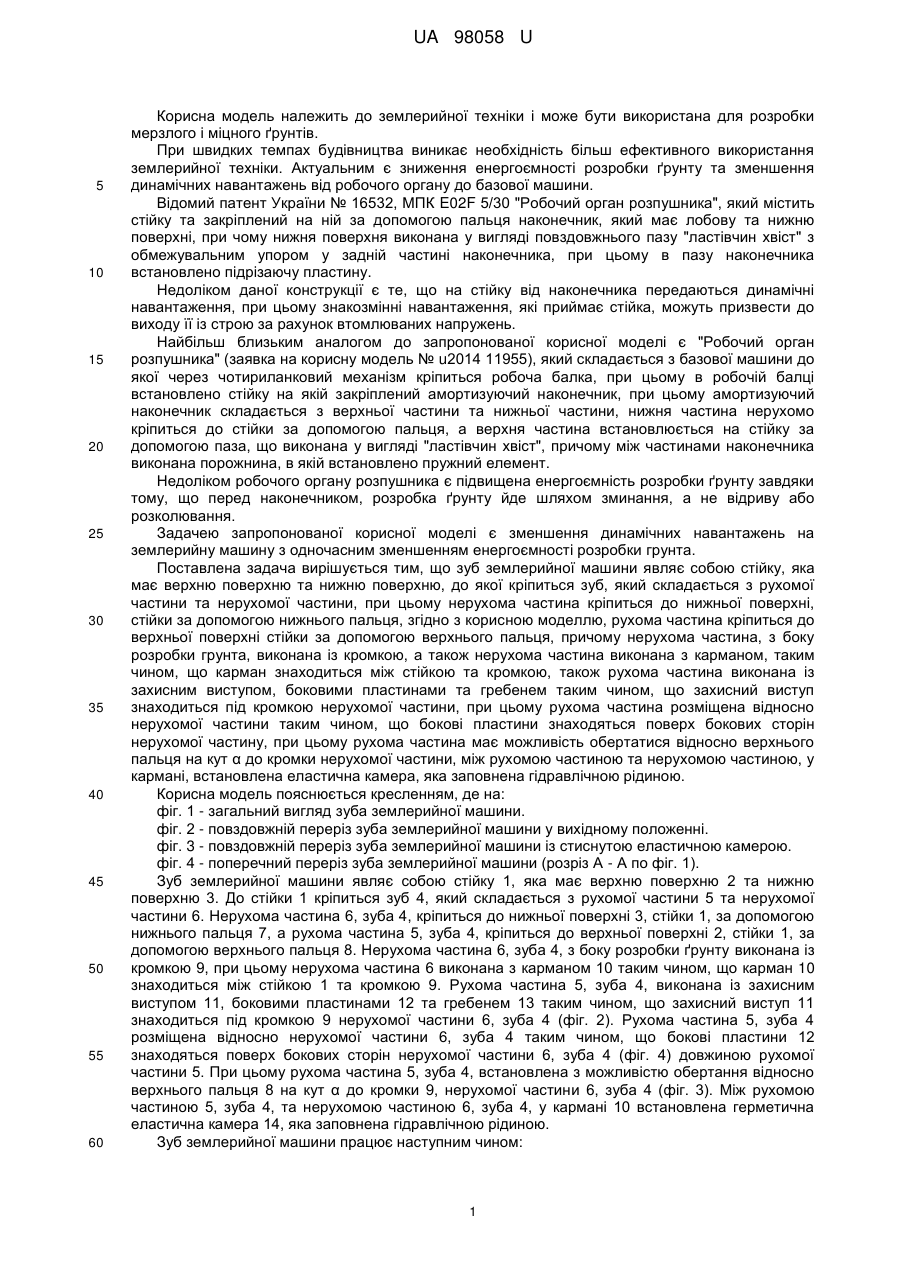

Реферат: Зуб землерийної машини являє собою стійку, яка має верхню поверхню та нижню поверхню, до стійки кріпиться зуб, при цьому зуб складається з рухомої частини та нерухомої частини, нерухома частина кріпиться до нижньої поверхні стійки за допомогою нижнього пальця. Рухома частина кріпиться до верхньої поверхні стійки за допомогою верхнього пальця, причому нерухома частина, з боку розробки ґрунту, виконана із кромкою та виконана з карманом таким чином, що карман знаходиться між стійкою та кромкою. Рухома частина виконана із захисним виступом, боковими пластинами та гребенем таким чином, що захисний виступ знаходиться під кромкою нерухомої частини і розміщена відносно нерухомої частини таким чином, що бокові пластини знаходяться поверх бокових сторін нерухомої частини довжиною рухомої частини. Рухома частина має можливість обертатися відносно верхнього пальця на кут α до кромки нерухомої частини. Між рухомою частиною та нерухомою частиною, у кармані, встановлена герметична еластична камера, яка заповнена гідравлічною рідиною. UA 98058 U (54) ЗУБ ЗЕМЛЕРИЙНОЇ МАШИНИ UA 98058 U UA 98058 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до землерийної техніки і може бути використана для розробки мерзлого і міцного ґрунтів. При швидких темпах будівництва виникає необхідність більш ефективного використання землерийної техніки. Актуальним є зниження енергоємності розробки ґрунту та зменшення динамічних навантажень від робочого органу до базової машини. Відомий патент України № 16532, МПК E02F 5/30 "Робочий орган розпушника", який містить стійку та закріплений на ній за допомогою пальця наконечник, який має лобову та нижню поверхні, при чому нижня поверхня виконана у вигляді повздовжнього пазу "ластівчин хвіст" з обмежувальним упором у задній частині наконечника, при цьому в пазу наконечника встановлено підрізаючу пластину. Недоліком даної конструкції є те, що на стійку від наконечника передаються динамічні навантаження, при цьому знакозмінні навантаження, які приймає стійка, можуть призвести до виходу її із строю за рахунок втомлюваних напружень. Найбільш близьким аналогом до запропонованої корисної моделі є "Робочий орган розпушника" (заявка на корисну модель № u2014 11955), який складається з базової машини до якої через чотириланковий механізм кріпиться робоча балка, при цьому в робочій балці встановлено стійку на якій закріплений амортизуючий наконечник, при цьому амортизуючий наконечник складається з верхньої частини та нижньої частини, нижня частина нерухомо кріпиться до стійки за допомогою пальця, а верхня частина встановлюється на стійку за допомогою паза, що виконана у вигляді "ластівчин хвіст", причому між частинами наконечника виконана порожнина, в якій встановлено пружний елемент. Недоліком робочого органу розпушника є підвищена енергоємність розробки ґрунту завдяки тому, що перед наконечником, розробка ґрунту йде шляхом зминання, а не відриву або розколювання. Задачею запропонованої корисної моделі є зменшення динамічних навантажень на землерийну машину з одночасним зменшенням енергоємності розробки грунта. Поставлена задача вирішується тим, що зуб землерийної машини являє собою стійку, яка має верхню поверхню та нижню поверхню, до якої кріпиться зуб, який складається з рухомої частини та нерухомої частини, при цьому нерухома частина кріпиться до нижньої поверхні, стійки за допомогою нижнього пальця, згідно з корисною моделлю, рухома частина кріпиться до верхньої поверхні стійки за допомогою верхнього пальця, причому нерухома частина, з боку розробки грунта, виконана із кромкою, а також нерухома частина виконана з карманом, таким чином, що карман знаходиться між стійкою та кромкою, також рухома частина виконана із захисним виступом, боковими пластинами та гребенем таким чином, що захисний виступ знаходиться під кромкою нерухомої частини, при цьому рухома частина розміщена відносно нерухомої частини таким чином, що бокові пластини знаходяться поверх бокових сторін нерухомої частину, при цьому рухома частина має можливість обертатися відносно верхнього пальця на кут α до кромки нерухомої частини, між рухомою частиною та нерухомою частиною, у кармані, встановлена еластична камера, яка заповнена гідравлічною рідиною. Корисна модель пояснюється кресленням, де на: фіг. 1 - загальний вигляд зуба землерийної машини. фіг. 2 - повздовжній переріз зуба землерийної машини у вихідному положенні. фіг. 3 - повздовжній переріз зуба землерийної машини із стиснутою еластичною камерою. фіг. 4 - поперечний переріз зуба землерийної машини (розріз А - А по фіг. 1). Зуб землерийної машини являє собою стійку 1, яка має верхню поверхню 2 та нижню поверхню 3. До стійки 1 кріпиться зуб 4, який складається з рухомої частини 5 та нерухомої частини 6. Нерухома частина 6, зуба 4, кріпиться до нижньої поверхні 3, стійки 1, за допомогою нижнього пальця 7, а рухома частина 5, зуба 4, кріпиться до верхньої поверхні 2, стійки 1, за допомогою верхнього пальця 8. Нерухома частина 6, зуба 4, з боку розробки ґрунту виконана із кромкою 9, при цьому нерухома частина 6 виконана з карманом 10 таким чином, що карман 10 знаходиться між стійкою 1 та кромкою 9. Рухома частина 5, зуба 4, виконана із захисним виступом 11, боковими пластинами 12 та гребенем 13 таким чином, що захисний виступ 11 знаходиться під кромкою 9 нерухомої частини 6, зуба 4 (фіг. 2). Рухома частина 5, зуба 4 розміщена відносно нерухомої частини 6, зуба 4 таким чином, що бокові пластини 12 знаходяться поверх бокових сторін нерухомої частини 6, зуба 4 (фіг. 4) довжиною рухомої частини 5. При цьому рухома частина 5, зуба 4, встановлена з можливістю обертання відносно верхнього пальця 8 на кут α до кромки 9, нерухомої частини 6, зуба 4 (фіг. 3). Між рухомою частиною 5, зуба 4, та нерухомою частиною 6, зуба 4, у кармані 10 встановлена герметична еластична камера 14, яка заповнена гідравлічною рідиною. Зуб землерийної машини працює наступним чином: 1 UA 98058 U 5 10 При заглибленні зуба 4 в масив ґрунту, під дією сили різання рухома частина 5 обертається відносно верхнього пальця 8 на кут α до кромки 9 та стискає еластичну камеру 14, при цьому зусилля, що передаються на стійку 1 від сил опору різанню ґрунту, зростають плавно, зменшуючи пікові навантаження на стійку 1. Тиск рідини у еластичній камері 14 підвищується і тоді, коли зусилля від цього тиску перевищує силу різання, що прикладена до рухомої частини 5, еластична камера 14 розшириться, діючи на рухому частину 5, повертаючи її відносно верхнього пальця 8, у вихідне положення, при цьому рухома частина 5, діючи на ґрунт, утворює в ньому лідуючі тріщини, що дозволяє відділяти елемент ґрунту зі зменшеною енергоємністю, а гребінь 13 нанесе удар по масиву ґрунту, що призводить до додаткового сколювання елемента ґрунту. Таким чином, встановлення еластичної камери 14 забезпечує плавне навантаження стійки 1, що зменшує динамічні навантаження, що передаються на землерийну машину, а рухома частина 5 допомагає утворити лідуючі тріщини та нанести гребенем 13 додатковий удар по ґрунту, для зменшення енергоємності розробки ґрунту. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Зуб землерийної машини являє собою стійку, яка містить верхню поверхню та нижню поверхню, до стійки кріпиться зуб, при цьому зуб складається з рухомої частини та нерухомої частини, нерухома частина кріпиться до нижньої поверхні стійки за допомогою нижнього пальця, який відрізняється тим, що рухома частина кріпиться до верхньої поверхні стійки за допомогою верхнього пальця, причому нерухома частина, з боку розробки ґрунту, виконана із кромкою, а також нерухома частина виконана з карманом таким чином, що карман знаходиться між стійкою та кромкою, також рухома частина виконана із захисним виступом, боковими пластинами та гребенем таким чином, що захисний виступ знаходиться під кромкою нерухомої частини, при цьому рухома частина розміщена відносно нерухомої частини таким чином, що бокові пластини знаходяться поверх бокових сторін нерухомої частини довжиною рухомої частини, при цьому рухома частина має можливість обертатися відносно верхнього пальця на кут α до кромки нерухомої частини, між рухомою частиною та нерухомою частиною, у кармані, встановлена герметична еластична камера, яка заповнена гідравлічною рідиною. 2 UA 98058 U 3 UA 98058 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
