Муфта запобіжна з складеною зіркоподібною пружиною

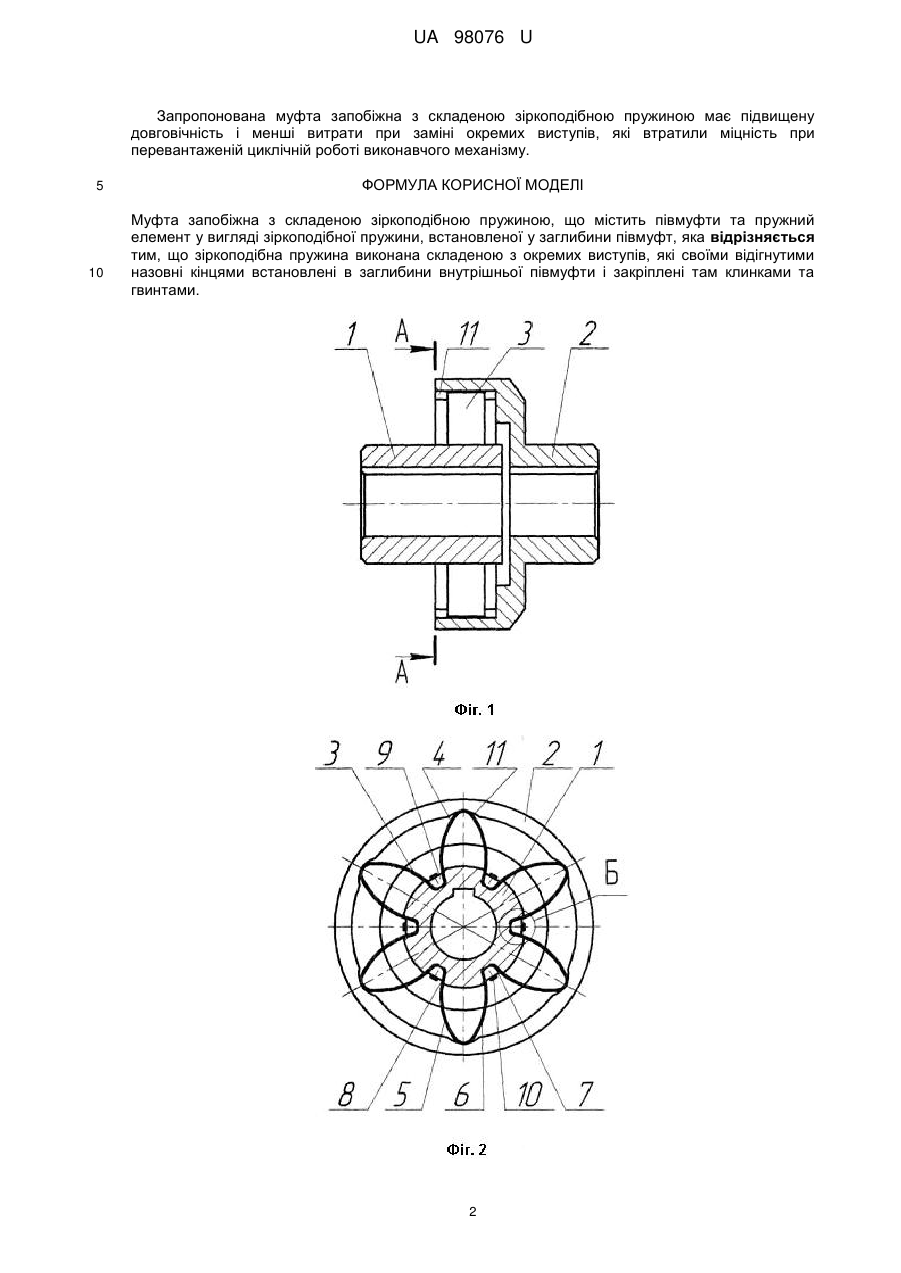

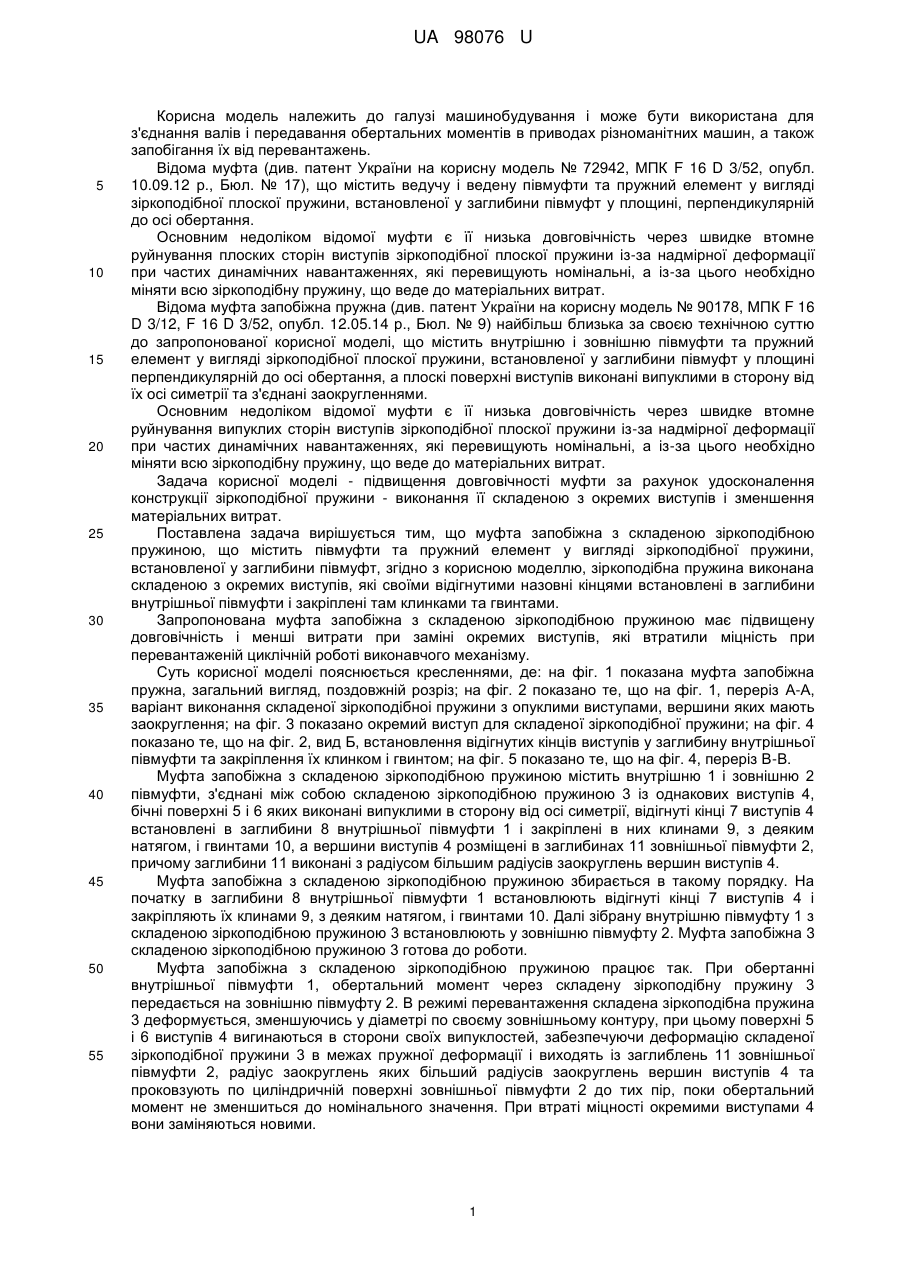

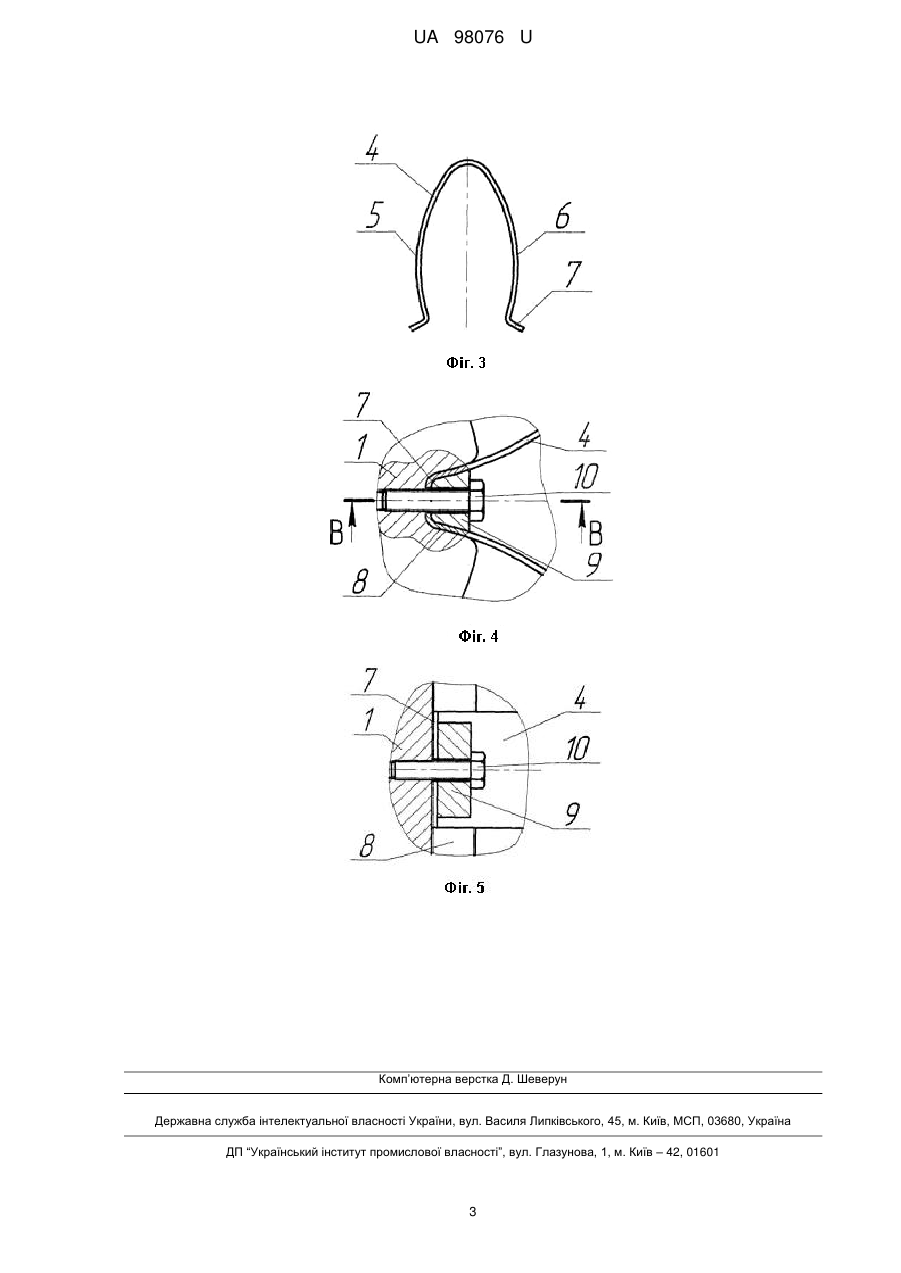

Реферат: Муфта запобіжна з складеною зіркоподібною пружиною містить півмуфти та пружний елемент у вигляді зіркоподібної пружини, встановленої у заглибини півмуфт. Зіркоподібна пружина виконана складеною з окремих виступів, які своїми відігнутими назовні кінцями встановлені в заглибини внутрішньої півмуфти і закріплені там клинками та гвинтами. UA 98076 U (54) МУФТА ЗАПОБІЖНА З СКЛАДЕНОЮ ЗІРКОПОДІБНОЮ ПРУЖИНОЮ UA 98076 U UA 98076 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може бути використана для з'єднання валів і передавання обертальних моментів в приводах різноманітних машин, а також запобігання їх від перевантажень. Відома муфта (див. патент України на корисну модель № 72942, МПК F 16 D 3/52, опубл. 10.09.12 р., Бюл. № 17), що містить ведучу і ведену півмуфти та пружний елемент у вигляді зіркоподібної плоскої пружини, встановленої у заглибини півмуфт у площині, перпендикулярній до осі обертання. Основним недоліком відомої муфти є її низька довговічність через швидке втомне руйнування плоских сторін виступів зіркоподібної плоскої пружини із-за надмірної деформації при частих динамічних навантаженнях, які перевищують номінальні, а із-за цього необхідно міняти всю зіркоподібну пружину, що веде до матеріальних витрат. Відома муфта запобіжна пружна (див. патент України на корисну модель № 90178, МПК F 16 D 3/12, F 16 D 3/52, опубл. 12.05.14 р., Бюл. № 9) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, що містить внутрішню і зовнішню півмуфти та пружний елемент у вигляді зіркоподібної плоскої пружини, встановленої у заглибини півмуфт у площині перпендикулярній до осі обертання, а плоскі поверхні виступів виконані випуклими в сторону від їх осі симетрії та з'єднані заокругленнями. Основним недоліком відомої муфти є її низька довговічність через швидке втомне руйнування випуклих сторін виступів зіркоподібної плоскої пружини із-за надмірної деформації при частих динамічних навантаженнях, які перевищують номінальні, а із-за цього необхідно міняти всю зіркоподібну пружину, що веде до матеріальних витрат. Задача корисної моделі - підвищення довговічності муфти за рахунок удосконалення конструкції зіркоподібної пружини - виконання її складеною з окремих виступів і зменшення матеріальних витрат. Поставлена задача вирішується тим, що муфта запобіжна з складеною зіркоподібною пружиною, що містить півмуфти та пружний елемент у вигляді зіркоподібної пружини, встановленої у заглибини півмуфт, згідно з корисною моделлю, зіркоподібна пружина виконана складеною з окремих виступів, які своїми відігнутими назовні кінцями встановлені в заглибини внутрішньої півмуфти і закріплені там клинками та гвинтами. Запропонована муфта запобіжна з складеною зіркоподібною пружиною має підвищену довговічність і менші витрати при заміні окремих виступів, які втратили міцність при перевантаженій циклічній роботі виконавчого механізму. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана муфта запобіжна пружна, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, переріз А-А, варіант виконання складеної зіркоподібноі пружини з опуклими виступами, вершини яких мають заокруглення; на фіг. 3 показано окремий виступ для складеної зіркоподібної пружини; на фіг. 4 показано те, що на фіг. 2, вид Б, встановлення відігнутих кінців виступів у заглибину внутрішньої півмуфти та закріплення їх клинком і гвинтом; на фіг. 5 показано те, що на фіг. 4, переріз В-В. Муфта запобіжна з складеною зіркоподібною пружиною містить внутрішню 1 і зовнішню 2 півмуфти, з'єднані між собою складеною зіркоподібною пружиною 3 із однакових виступів 4, бічні поверхні 5 і 6 яких виконані випуклими в сторону від осі симетрії, відігнуті кінці 7 виступів 4 встановлені в заглибини 8 внутрішньої півмуфти 1 і закріплені в них клинами 9, з деяким натягом, і гвинтами 10, а вершини виступів 4 розміщені в заглибинах 11 зовнішньої півмуфти 2, причому заглибини 11 виконані з радіусом більшим радіусів заокруглень вершин виступів 4. Муфта запобіжна з складеною зіркоподібною пружиною збирається в такому порядку. На початку в заглибини 8 внутрішньої півмуфти 1 встановлюють відігнуті кінці 7 виступів 4 і закріпляють їх клинами 9, з деяким натягом, і гвинтами 10. Далі зібрану внутрішню півмуфту 1 з складеною зіркоподібною пружиною 3 встановлюють у зовнішню півмуфту 2. Муфта запобіжна 3 складеною зіркоподібною пружиною 3 готова до роботи. Муфта запобіжна з складеною зіркоподібною пружиною працює так. При обертанні внутрішньої півмуфти 1, обертальний момент через складену зіркоподібну пружину 3 передається на зовнішню півмуфту 2. В режимі перевантаження складена зіркоподібна пружина 3 деформується, зменшуючись у діаметрі по своєму зовнішньому контуру, при цьому поверхні 5 і 6 виступів 4 вигинаються в сторони своїх випуклостей, забезпечуючи деформацію складеної зіркоподібної пружини 3 в межах пружної деформації і виходять із заглиблень 11 зовнішньої півмуфти 2, радіус заокруглень яких більший радіусів заокруглень вершин виступів 4 та проковзують по циліндричній поверхні зовнішньої півмуфти 2 до тих пір, поки обертальний момент не зменшиться до номінального значення. При втраті міцності окремими виступами 4 вони заміняються новими. 1 UA 98076 U Запропонована муфта запобіжна з складеною зіркоподібною пружиною має підвищену довговічність і менші витрати при заміні окремих виступів, які втратили міцність при перевантаженій циклічній роботі виконавчого механізму. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Муфта запобіжна з складеною зіркоподібною пружиною, що містить півмуфти та пружний елемент у вигляді зіркоподібної пружини, встановленої у заглибини півмуфт, яка відрізняється тим, що зіркоподібна пружина виконана складеною з окремих виступів, які своїми відігнутими назовні кінцями встановлені в заглибини внутрішньої півмуфти і закріплені там клинками та гвинтами. 2 UA 98076 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
