Статор електричної машини

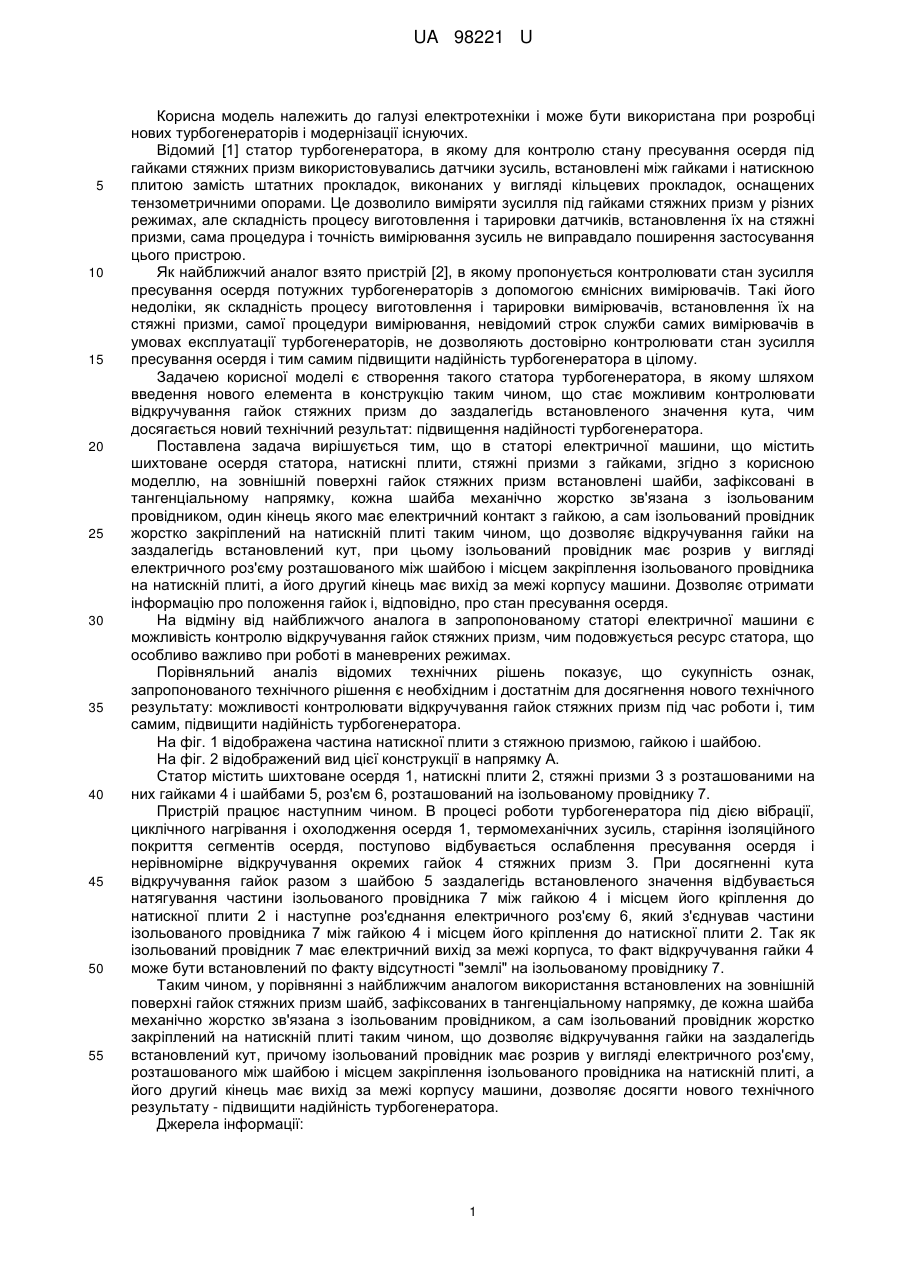

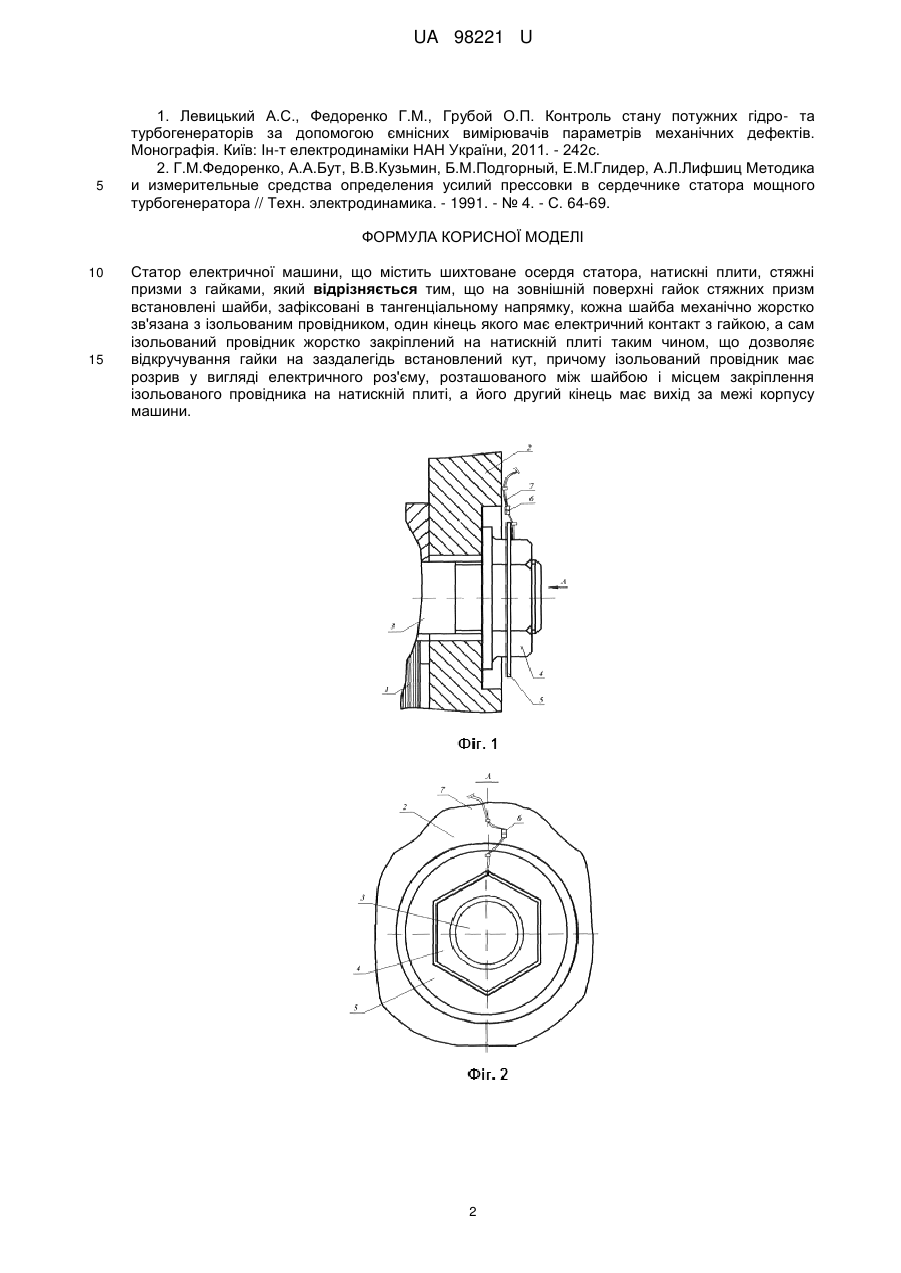

Реферат: UA 98221 U UA 98221 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електротехніки і може бути використана при розробці нових турбогенераторів і модернізації існуючих. Відомий [1] статор турбогенератора, в якому для контролю стану пресування осердя під гайками стяжних призм використовувались датчики зусиль, встановлені між гайками і натискною плитою замість штатних прокладок, виконаних у вигляді кільцевих прокладок, оснащених тензометричними опорами. Це дозволило виміряти зусилля під гайками стяжних призм у різних режимах, але складність процесу виготовлення і тарировки датчиків, встановлення їх на стяжні призми, сама процедура і точність вимірювання зусиль не виправдало поширення застосування цього пристрою. Як найближчий аналог взято пристрій [2], в якому пропонується контролювати стан зусилля пресування осердя потужних турбогенераторів з допомогою ємнісних вимірювачів. Такі його недоліки, як складність процесу виготовлення і тарировки вимірювачів, встановлення їх на стяжні призми, самої процедури вимірювання, невідомий строк служби самих вимірювачів в умовах експлуатації турбогенераторів, не дозволяють достовірно контролювати стан зусилля пресування осердя і тим самим підвищити надійність турбогенератора в цілому. Задачею корисної моделі є створення такого статора турбогенератора, в якому шляхом введення нового елемента в конструкцію таким чином, що стає можливим контролювати відкручування гайок стяжних призм до заздалегідь встановленого значення кута, чим досягається новий технічний результат: підвищення надійності турбогенератора. Поставлена задача вирішується тим, що в статорі електричної машини, що містить шихтоване осердя статора, натискні плити, стяжні призми з гайками, згідно з корисною моделлю, на зовнішній поверхні гайок стяжних призм встановлені шайби, зафіксовані в тангенціальному напрямку, кожна шайба механічно жорстко зв'язана з ізольованим провідником, один кінець якого має електричний контакт з гайкою, а сам ізольований провідник жорстко закріплений на натискній плиті таким чином, що дозволяє відкручування гайки на заздалегідь встановлений кут, при цьому ізольований провідник має розрив у вигляді електричного роз'єму розташованого між шайбою і місцем закріплення ізольованого провідника на натискній плиті, а його другий кінець має вихід за межі корпусу машини. Дозволяє отримати інформацію про положення гайок і, відповідно, про стан пресування осердя. На відміну від найближчого аналога в запропонованому статорі електричної машини є можливість контролю відкручування гайок стяжних призм, чим подовжується ресурс статора, що особливо важливо при роботі в маневрених режимах. Порівняльний аналіз відомих технічних рішень показує, що сукупність ознак, запропонованого технічного рішення є необхідним і достатнім для досягнення нового технічного результату: можливості контролювати відкручування гайок стяжних призм під час роботи і, тим самим, підвищити надійність турбогенератора. На фіг. 1 відображена частина натискної плити з стяжною призмою, гайкою і шайбою. На фіг. 2 відображений вид цієї конструкції в напрямку А. Статор містить шихтоване осердя 1, натискні плити 2, стяжні призми 3 з розташованими на них гайками 4 і шайбами 5, роз'єм 6, розташований на ізольованому провіднику 7. Пристрій працює наступним чином. В процесі роботи турбогенератора під дією вібрації, циклічного нагрівання і охолодження осердя 1, термомеханічних зусиль, старіння ізоляційного покриття сегментів осердя, поступово відбувається ослаблення пресування осердя і нерівномірне відкручування окремих гайок 4 стяжних призм 3. При досягненні кута відкручування гайок разом з шайбою 5 заздалегідь встановленого значення відбувається натягування частини ізольованого провідника 7 між гайкою 4 і місцем його кріплення до натискної плити 2 і наступне роз'єднання електричного роз'єму 6, який з'єднував частини ізольованого провідника 7 між гайкою 4 і місцем його кріплення до натискної плити 2. Так як ізольований провідник 7 має електричний вихід за межі корпуса, то факт відкручування гайки 4 може бути встановлений по факту відсутності "землі" на ізольованому провіднику 7. Таким чином, у порівнянні з найближчим аналогом використання встановлених на зовнішній поверхні гайок стяжних призм шайб, зафіксованих в тангенціальному напрямку, де кожна шайба механічно жорстко зв'язана з ізольованим провідником, а сам ізольований провідник жорстко закріплений на натискній плиті таким чином, що дозволяє відкручування гайки на заздалегідь встановлений кут, причому ізольований провідник має розрив у вигляді електричного роз'єму, розташованого між шайбою і місцем закріплення ізольованого провідника на натискній плиті, а його другий кінець має вихід за межі корпусу машини, дозволяє досягти нового технічного результату - підвищити надійність турбогенератора. Джерела інформації: 1 UA 98221 U 5 1. Левицький А.С., Федоренко Г.М., Грубой О.П. Контроль стану потужних гідро- та турбогенераторів за допомогою ємнісних вимірювачів параметрів механічних дефектів. Монографія. Київ: Ін-т електродинаміки НАН України, 2011. - 242с. 2. Г.М.Федоренко, А.А.Бут, В.В.Кузьмин, Б.М.Подгорный, Е.М.Глидер, А.Л.Лифшиц Методика и измерительные средства определения усилий прессовки в сердечнике статора мощного турбогенератора // Техн. электродинамика. - 1991. - № 4. - С. 64-69. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Статор електричної машини, що містить шихтоване осердя статора, натискні плити, стяжні призми з гайками, який відрізняється тим, що на зовнішній поверхні гайок стяжних призм встановлені шайби, зафіксовані в тангенціальному напрямку, кожна шайба механічно жорстко зв'язана з ізольованим провідником, один кінець якого має електричний контакт з гайкою, а сам ізольований провідник жорстко закріплений на натискній плиті таким чином, що дозволяє відкручування гайки на заздалегідь встановлений кут, причому ізольований провідник має розрив у вигляді електричного роз'єму, розташованого між шайбою і місцем закріплення ізольованого провідника на натискній плиті, а його другий кінець має вихід за межі корпусу машини. 2 UA 98221 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
