Привід рукавичного автомата

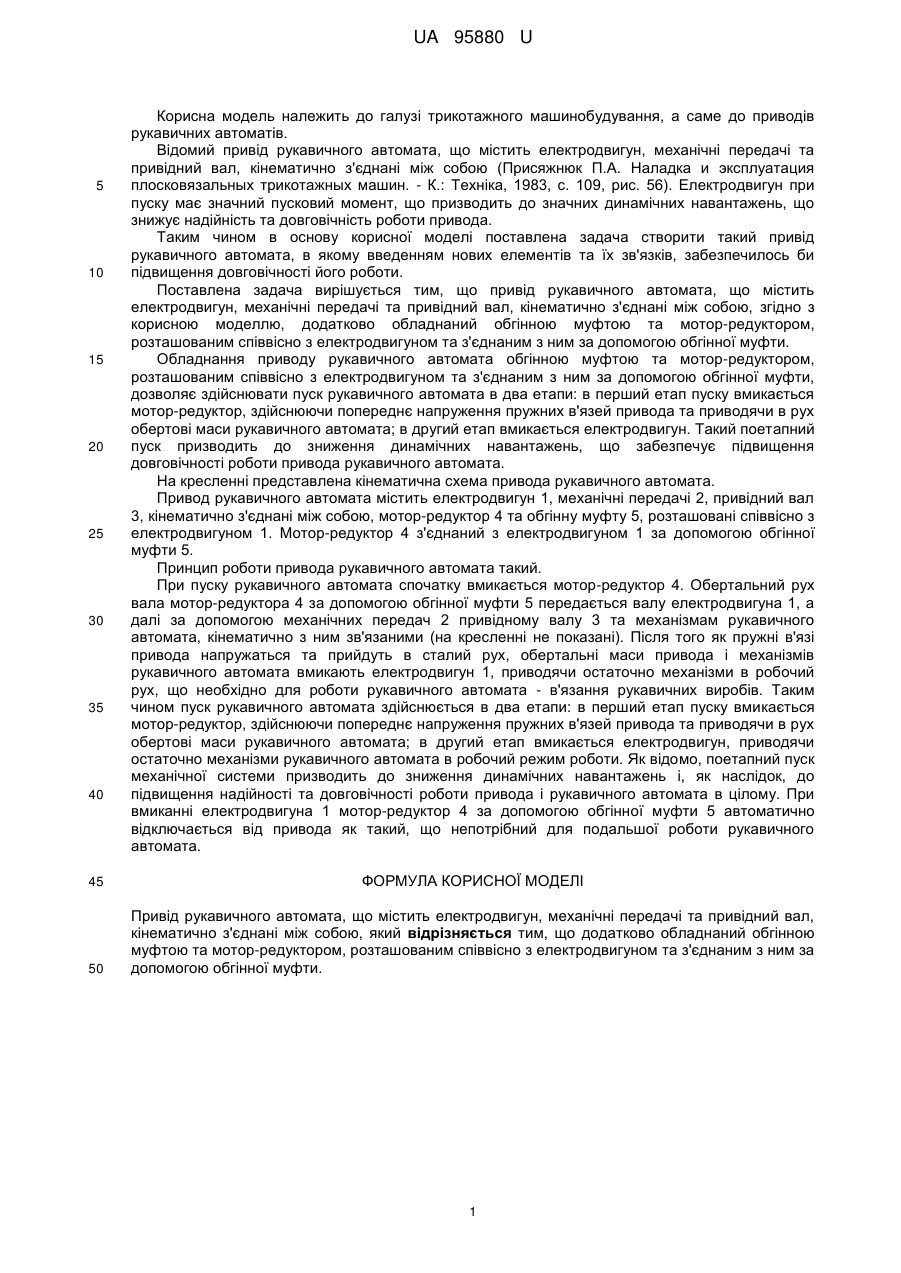

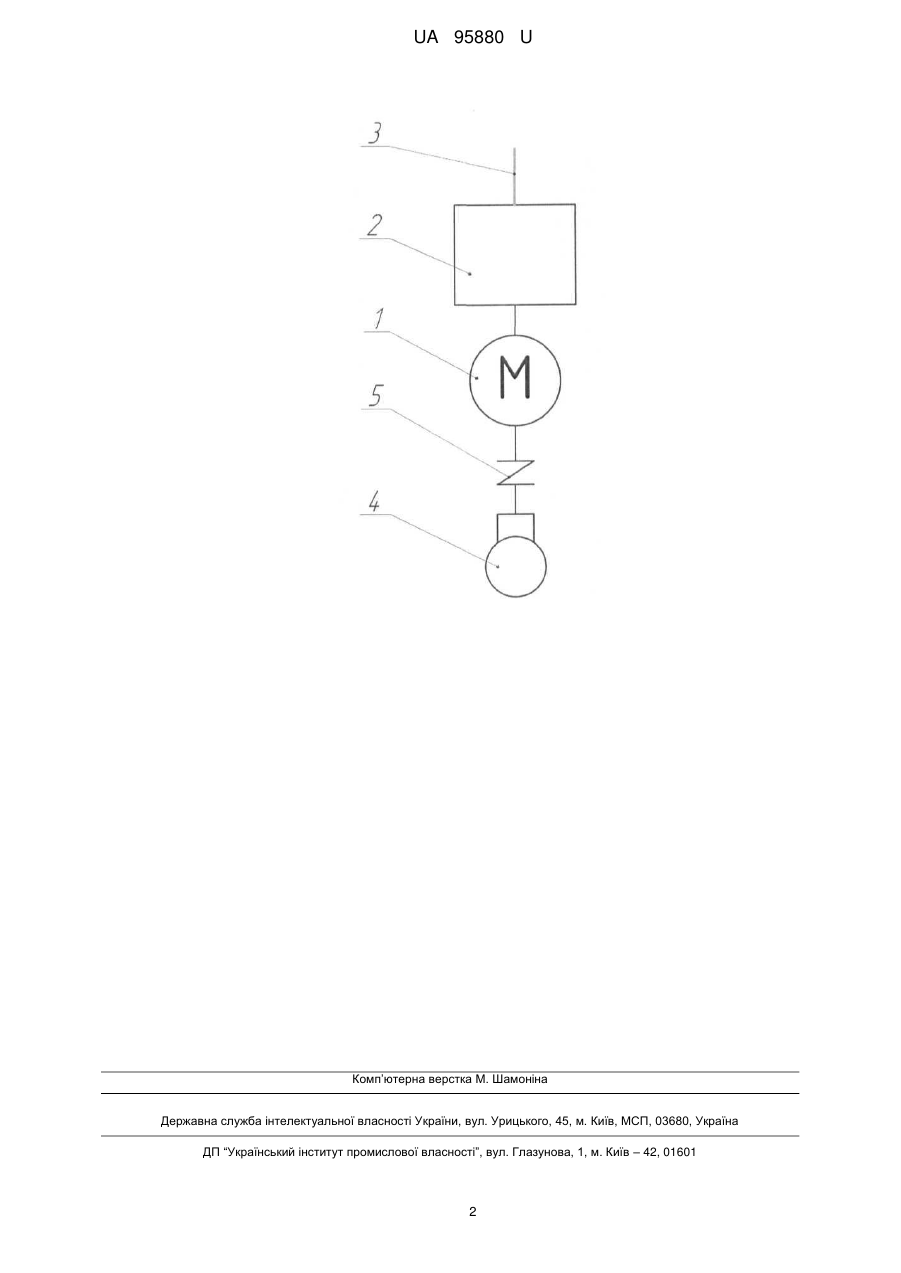

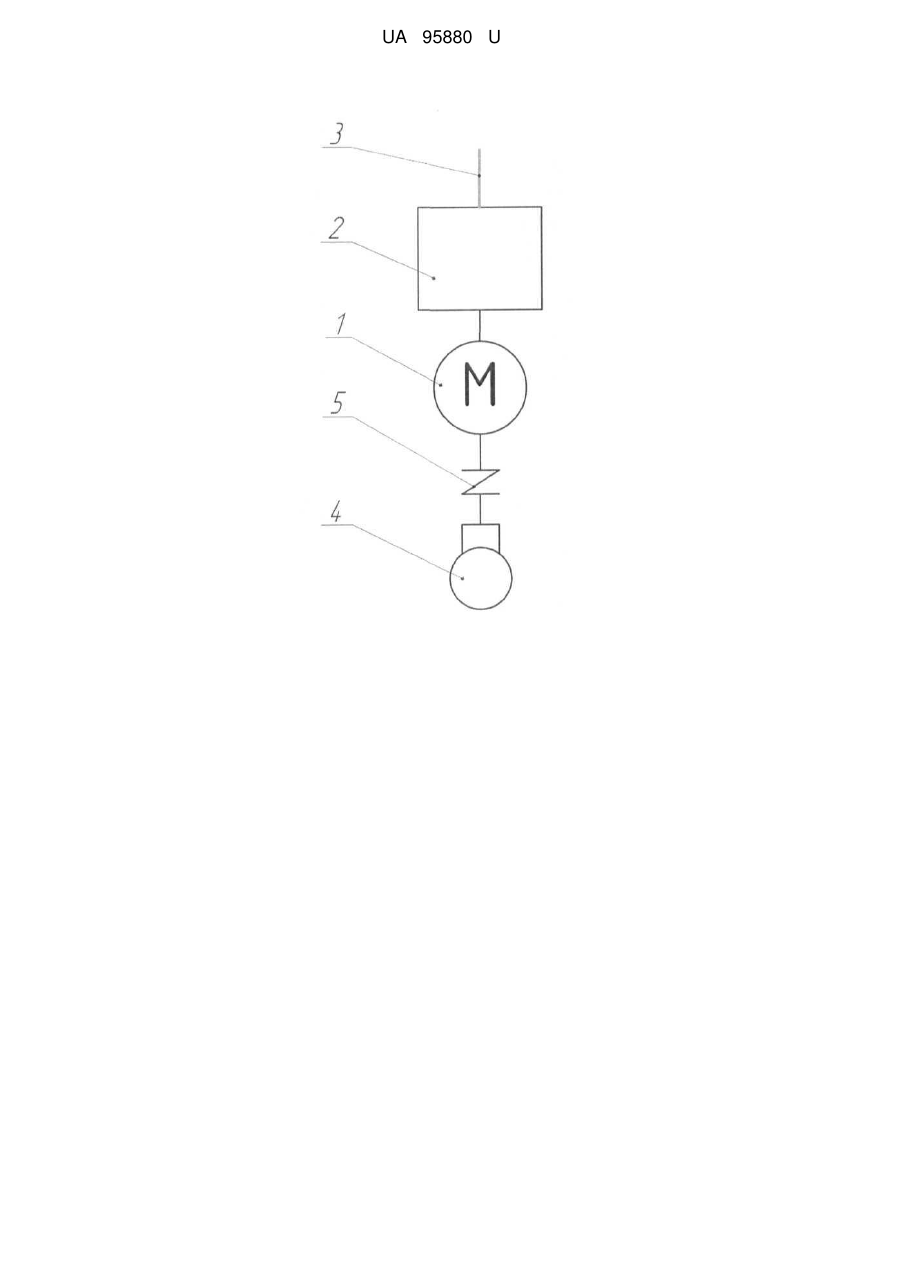

Реферат: UA 95880 U UA 95880 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів рукавичних автоматів. Відомий привід рукавичного автомата, що містить електродвигун, механічні передачі та привідний вал, кінематично з'єднані між собою (Присяжнюк П.А. Наладка и эксплуатация плосковязальных трикотажных машин. - К.: Техніка, 1983, с. 109, рис. 56). Електродвигун при пуску має значний пусковий момент, що призводить до значних динамічних навантажень, що знижує надійність та довговічність роботи привода. Таким чином в основу корисної моделі поставлена задача створити такий привід рукавичного автомата, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності його роботи. Поставлена задача вирішується тим, що привід рукавичного автомата, що містить електродвигун, механічні передачі та привідний вал, кінематично з'єднані між собою, згідно з корисною моделлю, додатково обладнаний обгінною муфтою та мотор-редуктором, розташованим співвісно з електродвигуном та з'єднаним з ним за допомогою обгінної муфти. Обладнання приводу рукавичного автомата обгінною муфтою та мотор-редуктором, розташованим співвісно з електродвигуном та з'єднаним з ним за допомогою обгінної муфти, дозволяє здійснювати пуск рукавичного автомата в два етапи: в перший етап пуску вмикається мотор-редуктор, здійснюючи попереднє напруження пружних в'язей привода та приводячи в рух обертові маси рукавичного автомата; в другий етап вмикається електродвигун. Такий поетапний пуск призводить до зниження динамічних навантажень, що забезпечує підвищення довговічності роботи привода рукавичного автомата. На кресленні представлена кінематична схема привода рукавичного автомата. Привод рукавичного автомата містить електродвигун 1, механічні передачі 2, привідний вал 3, кінематично з'єднані між собою, мотор-редуктор 4 та обгінну муфту 5, розташовані співвісно з електродвигуном 1. Мотор-редуктор 4 з'єднаний з електродвигуном 1 за допомогою обгінної муфти 5. Принцип роботи привода рукавичного автомата такий. При пуску рукавичного автомата спочатку вмикається мотор-редуктор 4. Обертальний рух вала мотор-редуктора 4 за допомогою обгінної муфти 5 передається валу електродвигуна 1, а далі за допомогою механічних передач 2 привідному валу 3 та механізмам рукавичного автомата, кінематично з ним зв'язаними (на кресленні не показані). Після того як пружні в'язі привода напружаться та прийдуть в сталий рух, обертальні маси привода і механізмів рукавичного автомата вмикають електродвигун 1, приводячи остаточно механізми в робочий рух, що необхідно для роботи рукавичного автомата - в'язання рукавичних виробів. Таким чином пуск рукавичного автомата здійснюється в два етапи: в перший етап пуску вмикається мотор-редуктор, здійснюючи попереднє напруження пружних в'язей привода та приводячи в рух обертові маси рукавичного автомата; в другий етап вмикається електродвигун, приводячи остаточно механізми рукавичного автомата в робочий режим роботи. Як відомо, поетапний пуск механічної системи призводить до зниження динамічних навантажень і, як наслідок, до підвищення надійності та довговічності роботи привода і рукавичного автомата в цілому. При вмиканні електродвигуна 1 мотор-редуктор 4 за допомогою обгінної муфти 5 автоматично відключається від привода як такий, що непотрібний для подальшої роботи рукавичного автомата. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Привід рукавичного автомата, що містить електродвигун, механічні передачі та привідний вал, кінематично з'єднані між собою, який відрізняється тим, що додатково обладнаний обгінною муфтою та мотор-редуктором, розташованим співвісно з електродвигуном та з'єднаним з ним за допомогою обгінної муфти. 1 UA 95880 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
