Нагрівальний пристрій конвективного типу

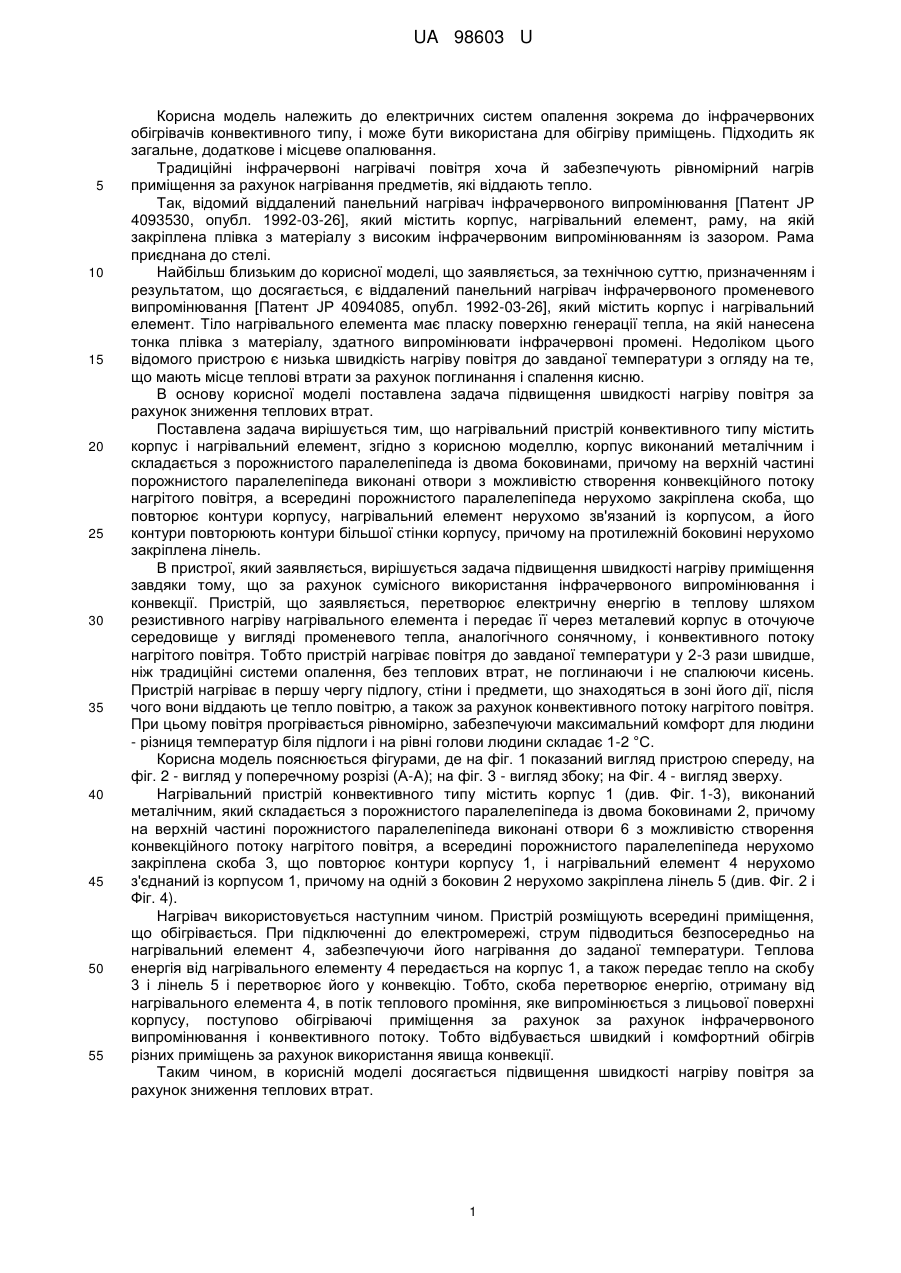

Реферат: Нагрівальний пристрій конвективного типу містить корпус і нагрівальний елемент. Корпус виконаний металічним і складається з порожнистого паралелепіпеда із двома боковинами. При цьому на верхній частині порожнистого паралелепіпеда виконані отвори з можливістю створення конвекційного потоку нагрітого повітря. Всередині порожнистого паралелепіпеда нерухомо закріплена скоба, що повторює контури корпусу. Нагрівальний елемент нерухомо зв'язаний із корпусом, а його контури повторюють контури більшої стінки корпусу, причому на протилежній боковині нерухомо закріплена лінель. UA 98603 U (12) UA 98603 U UA 98603 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електричних систем опалення зокрема до інфрачервоних обігрівачів конвективного типу, і може бути використана для обігріву приміщень. Підходить як загальне, додаткове і місцеве опалювання. Традиційні інфрачервоні нагрівачі повітря хоча й забезпечують рівномірний нагрів приміщення за рахунок нагрівання предметів, які віддають тепло. Так, відомий віддалений панельний нагрівач інфрачервоного випромінювання [Патент JP 4093530, опубл. 1992-03-26], який містить корпус, нагрівальний елемент, раму, на якій закріплена плівка з матеріалу з високим інфрачервоним випромінюванням із зазором. Рама приєднана до стелі. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є віддалений панельний нагрівач інфрачервоного променевого випромінювання [Патент JP 4094085, опубл. 1992-03-26], який містить корпус і нагрівальний елемент. Тіло нагрівального елемента має пласку поверхню генерації тепла, на якій нанесена тонка плівка з матеріалу, здатного випромінювати інфрачервоні промені. Недоліком цього відомого пристрою є низька швидкість нагріву повітря до завданої температури з огляду на те, що мають місце теплові втрати за рахунок поглинання і спалення кисню. В основу корисної моделі поставлена задача підвищення швидкості нагріву повітря за рахунок зниження теплових втрат. Поставлена задача вирішується тим, що нагрівальний пристрій конвективного типу містить корпус і нагрівальний елемент, згідно з корисною моделлю, корпус виконаний металічним і складається з порожнистого паралелепіпеда із двома боковинами, причому на верхній частині порожнистого паралелепіпеда виконані отвори з можливістю створення конвекційного потоку нагрітого повітря, а всередині порожнистого паралелепіпеда нерухомо закріплена скоба, що повторює контури корпусу, нагрівальний елемент нерухомо зв'язаний із корпусом, а його контури повторюють контури більшої стінки корпусу, причому на протилежній боковині нерухомо закріплена лінель. В пристрої, який заявляється, вирішується задача підвищення швидкості нагріву приміщення завдяки тому, що за рахунок сумісного використання інфрачервоного випромінювання і конвекції. Пристрій, що заявляється, перетворює електричну енергію в теплову шляхом резистивного нагріву нагрівального елемента і передає її через металевий корпус в оточуюче середовище у вигляді променевого тепла, аналогічного сонячному, і конвективного потоку нагрітого повітря. Тобто пристрій нагріває повітря до завданої температури у 2-3 рази швидше, ніж традиційні системи опалення, без теплових втрат, не поглинаючи і не спалюючи кисень. Пристрій нагріває в першу чергу підлогу, стіни і предмети, що знаходяться в зоні його дії, після чого вони віддають це тепло повітрю, а також за рахунок конвективного потоку нагрітого повітря. При цьому повітря прогрівається рівномірно, забезпечуючи максимальний комфорт для людини - різниця температур біля підлоги і на рівні голови людини складає 1-2 °С. Корисна модель пояснюється фігурами, де на фіг. 1 показаний вигляд пристрою спереду, на фіг. 2 - вигляд у поперечному розрізі (А-А); на фіг. 3 - вигляд збоку; на Фіг. 4 - вигляд зверху. Нагрівальний пристрій конвективного типу містить корпус 1 (див. Фіг. 1-3), виконаний металічним, який складається з порожнистого паралелепіпеда із двома боковинами 2, причому на верхній частині порожнистого паралелепіпеда виконані отвори 6 з можливістю створення конвекційного потоку нагрітого повітря, а всередині порожнистого паралелепіпеда нерухомо закріплена скоба 3, що повторює контури корпусу 1, і нагрівальний елемент 4 нерухомо з'єднаний із корпусом 1, причому на одній з боковин 2 нерухомо закріплена лінель 5 (див. Фіг. 2 і Фіг. 4). Нагрівач використовується наступним чином. Пристрій розміщують всередині приміщення, що обігрівається. При підключенні до електромережі, струм підводиться безпосередньо на нагрівальний елемент 4, забезпечуючи його нагрівання до заданої температури. Теплова енергія від нагрівального елементу 4 передається на корпус 1, а також передає тепло на скобу 3 і лінель 5 і перетворює його у конвекцію. Тобто, скоба перетворює енергію, отриману від нагрівального елемента 4, в потік теплового проміння, яке випромінюється з лицьової поверхні корпусу, поступово обігріваючі приміщення за рахунок за рахунок інфрачервоного випромінювання і конвективного потоку. Тобто відбувається швидкий і комфортний обігрів різних приміщень за рахунок використання явища конвекції. Таким чином, в корисній моделі досягається підвищення швидкості нагріву повітря за рахунок зниження теплових втрат. 1 UA 98603 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Нагрівальний пристрій конвективного типу, що містить корпус і нагрівальний елемент, який відрізняється тим, що корпус виконаний металічним і складається з порожнистого паралелепіпеда із двома боковинами, причому на верхній частині порожнистого паралелепіпеда виконані отвори з можливістю створення конвекційного потоку нагрітого повітря, а всередині порожнистого паралелепіпеда нерухомо закріплена скоба, що повторює контури корпусу, а нагрівальний елемент нерухомо зв'язаний із корпусом, а його контури повторюють контури більшої стінки корпусу, причому на протилежній боковині нерухомо закріплена лінель. 2 UA 98603 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
