Барабанний сепаратор для очистки зерна

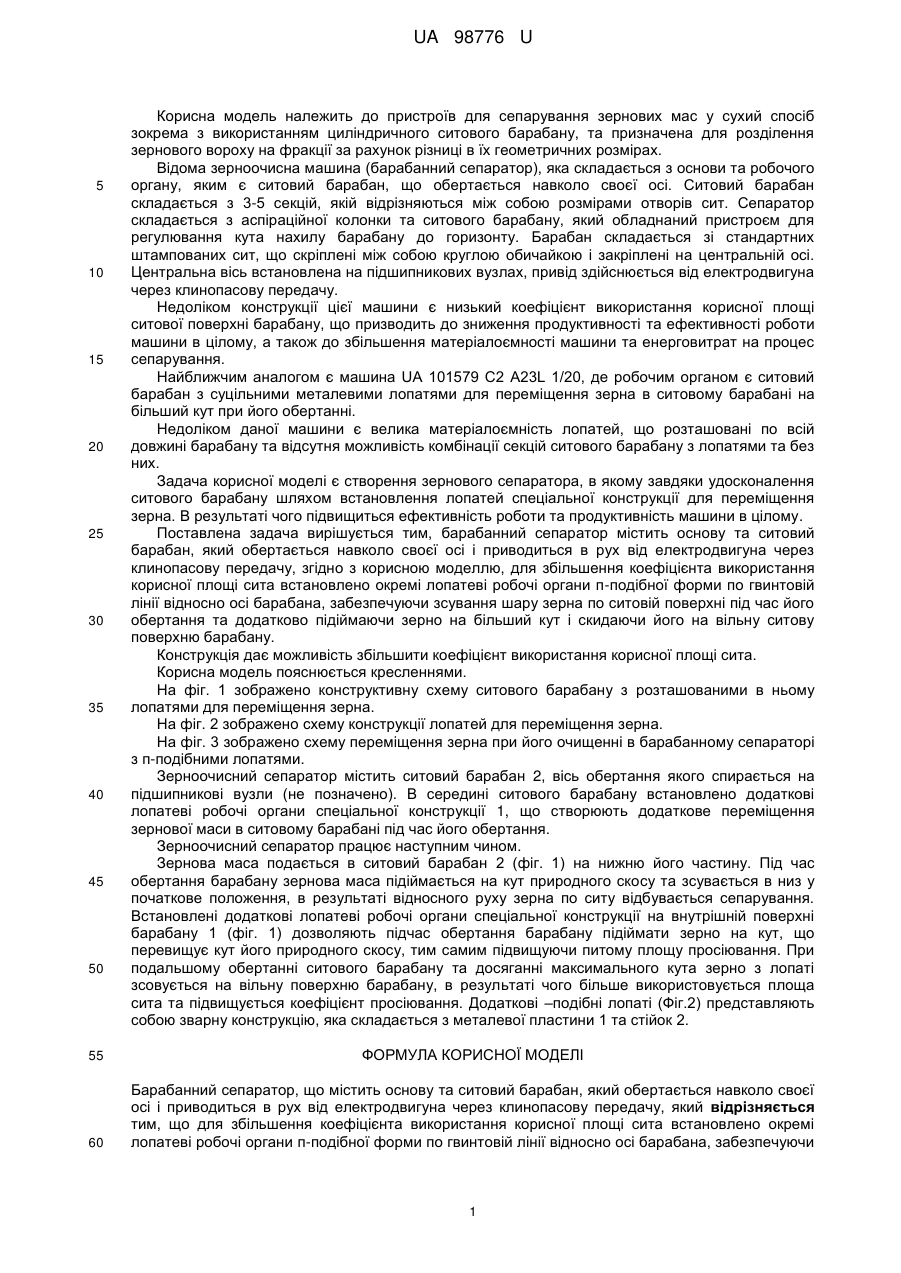

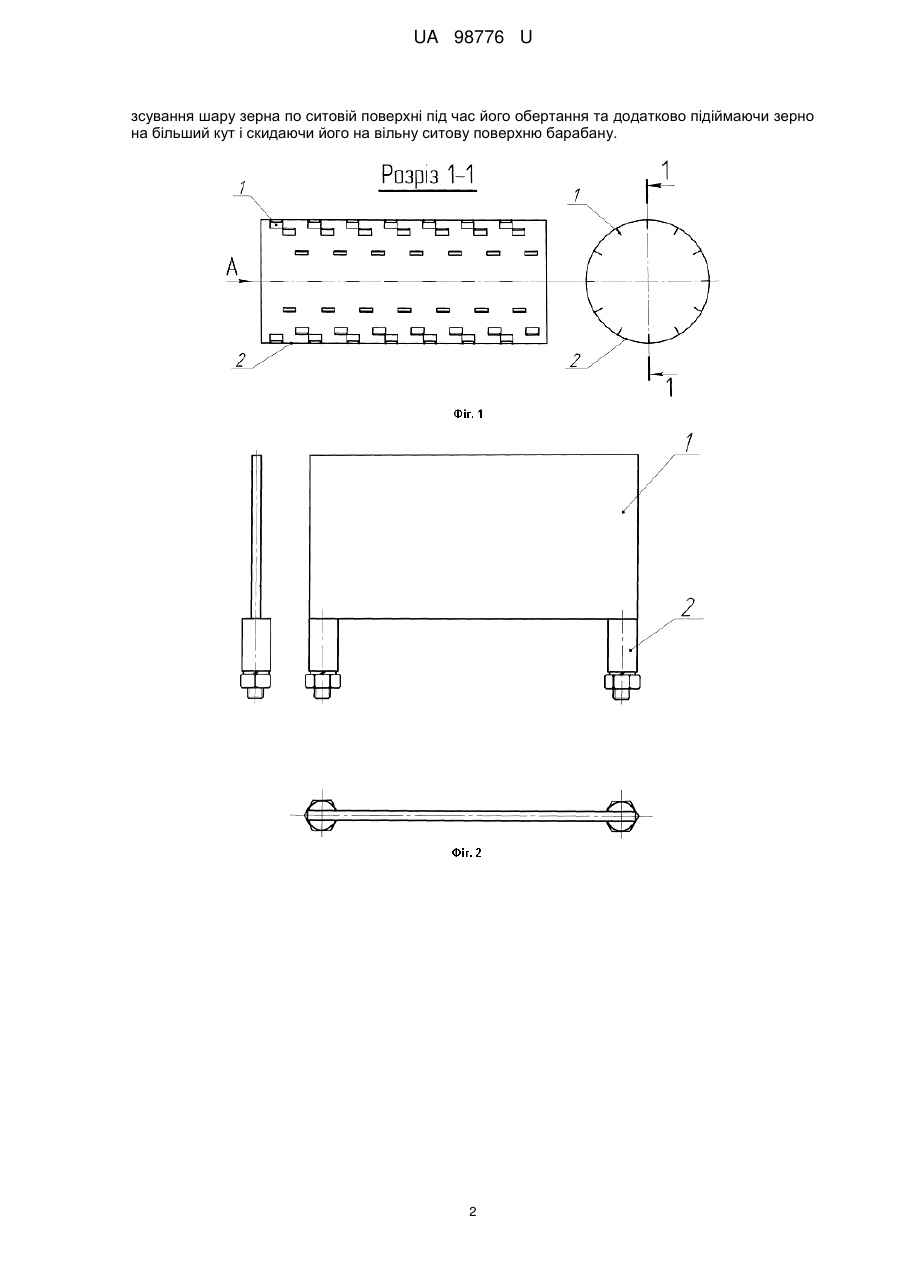

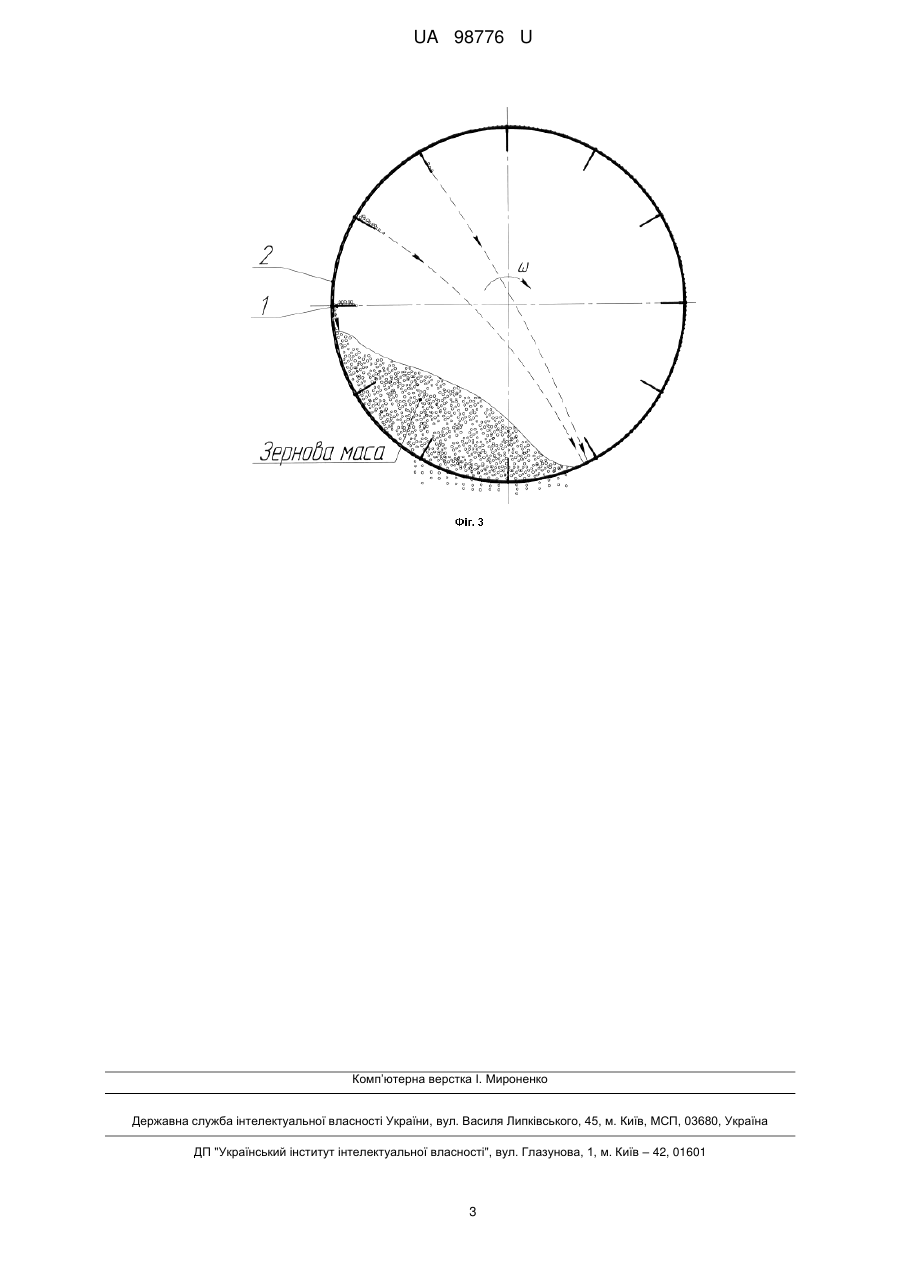

Реферат: Барабанний сепаратор містить основу та ситовий барабан. Встановлено окремі лопатеві робочі органи п-подібної форми по гвинтовій лінії відносно осі барабана. UA 98776 U (12) UA 98776 U UA 98776 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для сепарування зернових мас у сухий спосіб зокрема з використанням циліндричного ситового барабану, та призначена для розділення зернового вороху на фракції за рахунок різниці в їх геометричних розмірах. Відома зерноочисна машина (барабанний сепаратор), яка складається з основи та робочого органу, яким є ситовий барабан, що обертається навколо своєї осі. Ситовий барабан складається з 3-5 секцій, якій відрізняються між собою розмірами отворів сит. Сепаратор складається з аспіраційної колонки та ситового барабану, який обладнаний пристроєм для регулювання кута нахилу барабану до горизонту. Барабан складається зі стандартних штампованих сит, що скріплені між собою круглою обичайкою і закріплені на центральній осі. Центральна вісь встановлена на підшипникових вузлах, привід здійснюється від електродвигуна через клинопасову передачу. Недоліком конструкції цієї машини є низький коефіцієнт використання корисної площі ситової поверхні барабану, що призводить до зниження продуктивності та ефективності роботи машини в цілому, а також до збільшення матеріалоємності машини та енерговитрат на процес сепарування. Найближчим аналогом є машина UA 101579 С2 A23L 1/20, де робочим органом є ситовий барабан з суцільними металевими лопатями для переміщення зерна в ситовому барабані на більший кут при його обертанні. Недоліком даної машини є велика матеріалоємність лопатей, що розташовані по всій довжині барабану та відсутня можливість комбінації секцій ситового барабану з лопатями та без них. Задача корисної моделі є створення зернового сепаратора, в якому завдяки удосконалення ситового барабану шляхом встановлення лопатей спеціальної конструкції для переміщення зерна. В результаті чого підвищиться ефективність роботи та продуктивність машини в цілому. Поставлена задача вирішується тим, барабанний сепаратор містить основу та ситовий барабан, який обертається навколо своєї осі і приводиться в рух від електродвигуна через клинопасову передачу, згідно з корисною моделлю, для збільшення коефіцієнта використання корисної площі сита встановлено окремі лопатеві робочі органи п-подібної форми по гвинтовій лінії відносно осі барабана, забезпечуючи зсування шару зерна по ситовій поверхні під час його обертання та додатково підіймаючи зерно на більший кут і скидаючи його на вільну ситову поверхню барабану. Конструкція дає можливість збільшити коефіцієнт використання корисної площі сита. Корисна модель пояснюється кресленнями. На фіг. 1 зображено конструктивну схему ситового барабану з розташованими в ньому лопатями для переміщення зерна. На фіг. 2 зображено схему конструкції лопатей для переміщення зерна. На фіг. 3 зображено схему переміщення зерна при його очищенні в барабанному сепараторі з п-подібними лопатями. Зерноочисний сепаратор містить ситовий барабан 2, вісь обертання якого спирається на підшипникові вузли (не позначено). В середині ситового барабану встановлено додаткові лопатеві робочі органи спеціальної конструкції 1, що створюють додаткове переміщення зернової маси в ситовому барабані під час його обертання. Зерноочисний сепаратор працює наступним чином. Зернова маса подається в ситовий барабан 2 (фіг. 1) на нижню його частину. Під час обертання барабану зернова маса підіймається на кут природного скосу та зсувається в низ у початкове положення, в результаті відносного руху зерна по ситу відбувається сепарування. Встановлені додаткові лопатеві робочі органи спеціальної конструкції на внутрішній поверхні барабану 1 (фіг. 1) дозволяють підчас обертання барабану підіймати зерно на кут, що перевищує кут його природного скосу, тим самим підвищуючи питому площу просіювання. При подальшому обертанні ситового барабану та досяганні максимального кута зерно з лопаті зсовується на вільну поверхню барабану, в результаті чого більше використовується площа сита та підвищується коефіцієнт просіювання. Додаткові –подібні лопаті (Фіг.2) представляють собою зварну конструкцію, яка складається з металевої пластини 1 та стійок 2. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Барабанний сепаратор, що містить основу та ситовий барабан, який обертається навколо своєї осі і приводиться в рух від електродвигуна через клинопасову передачу, який відрізняється тим, що для збільшення коефіцієнта використання корисної площі сита встановлено окремі лопатеві робочі органи п-подібної форми по гвинтовій лінії відносно осі барабана, забезпечуючи 1 UA 98776 U зсування шару зерна по ситовій поверхні під час його обертання та додатково підіймаючи зерно на більший кут і скидаючи його на вільну ситову поверхню барабану. 2 UA 98776 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
