Пристрій для навивання еліпсних гвинтових заготовок з заданим кроком

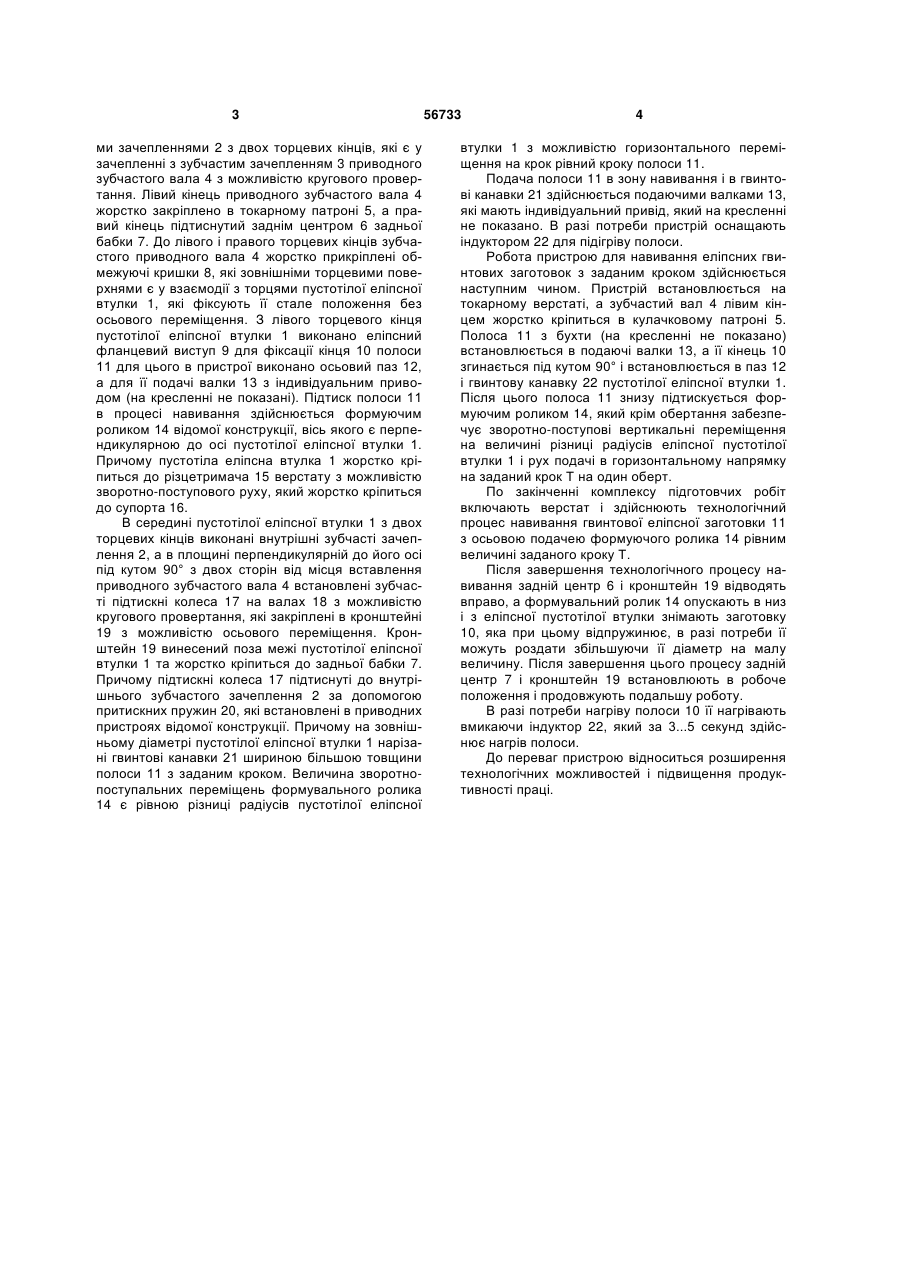

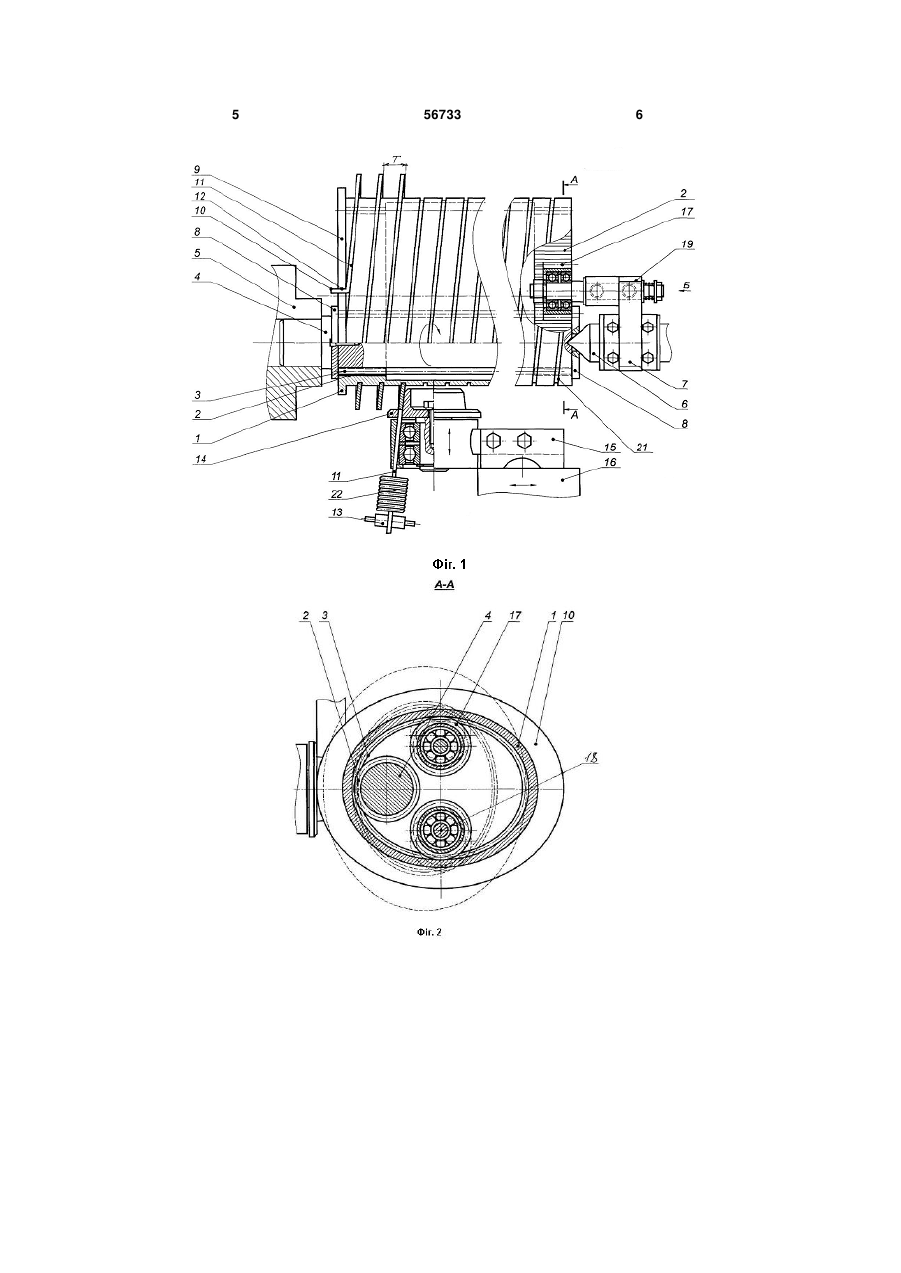

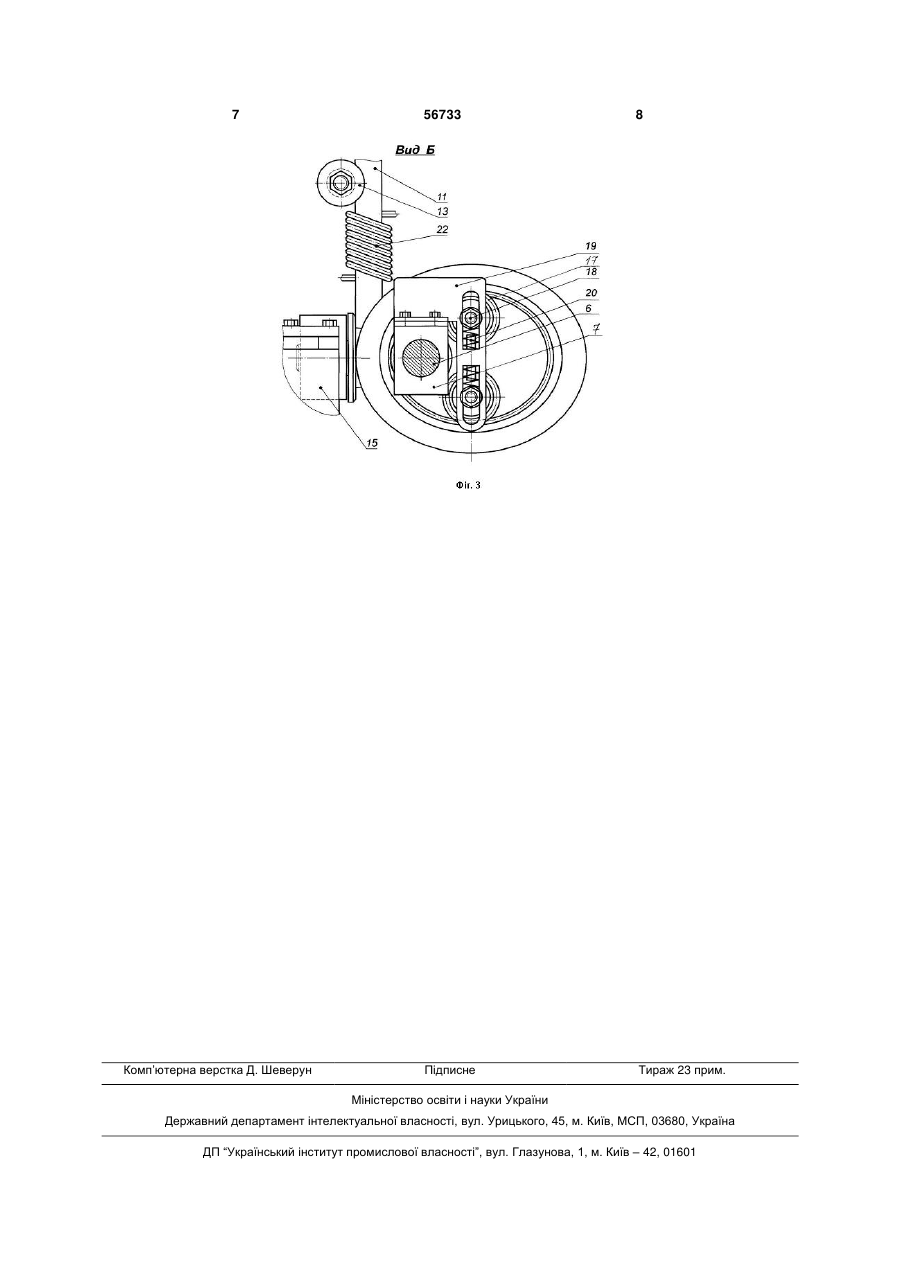

Пристрій для навивання еліпсних гвинтових заготовок з заданим кроком, який виконано у вигляді пустотілої еліпсної втулки з внутрішнім нестандартним внутрішнім зачепленням, привідного зубчастого вала, елементів кріплення кінця полоси, механізму подачі, формувального ролика, вісь 3 ми зачепленнями 2 з двох торцевих кінців, які є у зачепленні з зубчастим зачепленням 3 приводного зубчастого вала 4 з можливістю кругового провертання. Лівий кінець приводного зубчастого вала 4 жорстко закріплено в токарному патроні 5, а правий кінець підтиснутий заднім центром 6 задньої бабки 7. До лівого і правого торцевих кінців зубчастого приводного вала 4 жорстко прикріплені обмежуючі кришки 8, які зовнішніми торцевими поверхнями є у взаємодії з торцями пустотілої еліпсної втулки 1, які фіксують її стале положення без осьового переміщення. З лівого торцевого кінця пустотілої еліпсної втулки 1 виконано еліпсний фланцевий виступ 9 для фіксації кінця 10 полоси 11 для цього в пристрої виконано осьовий паз 12, а для її подачі валки 13 з індивідуальним приводом (на кресленні не показані). Підтиск полоси 11 в процесі навивання здійснюється формуючим роликом 14 відомої конструкції, вісь якого є перпендикулярною до осі пустотілої еліпсної втулки 1. Причому пустотіла еліпсна втулка 1 жорстко кріпиться до різцетримача 15 верстату з можливістю зворотно-поступового руху, який жорстко кріпиться до супорта 16. В середині пустотілої еліпсної втулки 1 з двох торцевих кінців виконані внутрішні зубчасті зачеплення 2, а в площині перпендикулярній до його осі під кутом 90° з двох сторін від місця вставлення приводного зубчастого вала 4 встановлені зубчасті підтискні колеса 17 на валах 18 з можливістю кругового провертання, які закріплені в кронштейні 19 з можливістю осьового переміщення. Кронштейн 19 винесений поза межі пустотілої еліпсної втулки 1 та жорстко кріпиться до задньої бабки 7. Причому підтискні колеса 17 підтиснуті до внутрішнього зубчастого зачеплення 2 за допомогою притискних пружин 20, які встановлені в приводних пристроях відомої конструкції. Причому на зовнішньому діаметрі пустотілої еліпсної втулки 1 нарізані гвинтові канавки 21 шириною більшою товщини полоси 11 з заданим кроком. Величина зворотнопоступальних переміщень формувального ролика 14 є рівною різниці радіусів пустотілої еліпсної 56733 4 втулки 1 з можливістю горизонтального переміщення на крок рівний кроку полоси 11. Подача полоси 11 в зону навивання і в гвинтові канавки 21 здійснюється подаючими валками 13, які мають індивідуальний привід, який на кресленні не показано. В разі потреби пристрій оснащають індуктором 22 для підігріву полоси. Робота пристрою для навивання еліпсних гвинтових заготовок з заданим кроком здійснюється наступним чином. Пристрій встановлюється на токарному верстаті, а зубчастий вал 4 лівим кінцем жорстко кріпиться в кулачковому патроні 5. Полоса 11 з бухти (на кресленні не показано) встановлюється в подаючі валки 13, а її кінець 10 згинається під кутом 90° і встановлюється в паз 12 і гвинтову канавку 22 пустотілої еліпсної втулки 1. Після цього полоса 11 знизу підтискується формуючим роликом 14, який крім обертання забезпечує зворотно-поступові вертикальні переміщення на величині різниці радіусів еліпсної пустотілої втулки 1 і рух подачі в горизонтальному напрямку на заданий крок Т на один оберт. По закінченні комплексу підготовчих робіт включають верстат і здійснюють технологічний процес навивання гвинтової еліпсної заготовки 11 з осьовою подачею формуючого ролика 14 рівним величині заданого кроку Т. Після завершення технологічного процесу навивання задній центр 6 і кронштейн 19 відводять вправо, а формувальний ролик 14 опускають в низ і з еліпсної пустотілої втулки знімають заготовку 10, яка при цьому відпружинює, в разі потреби її можуть роздати збільшуючи її діаметр на малу величину. Після завершення цього процесу задній центр 7 і кронштейн 19 встановлюють в робоче положення і продовжують подальшу роботу. В разі потреби нагріву полоси 10 її нагрівають вмикаючи індуктор 22, який за 3...5 секунд здійснює нагрів полоси. До переваг пристрою відноситься розширення технологічних можливостей і підвищення продуктивності праці. 5 56733 6 7 Комп’ютерна верстка Д. Шеверун 56733 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
