Очисник головок коренеплодів від залишків гички

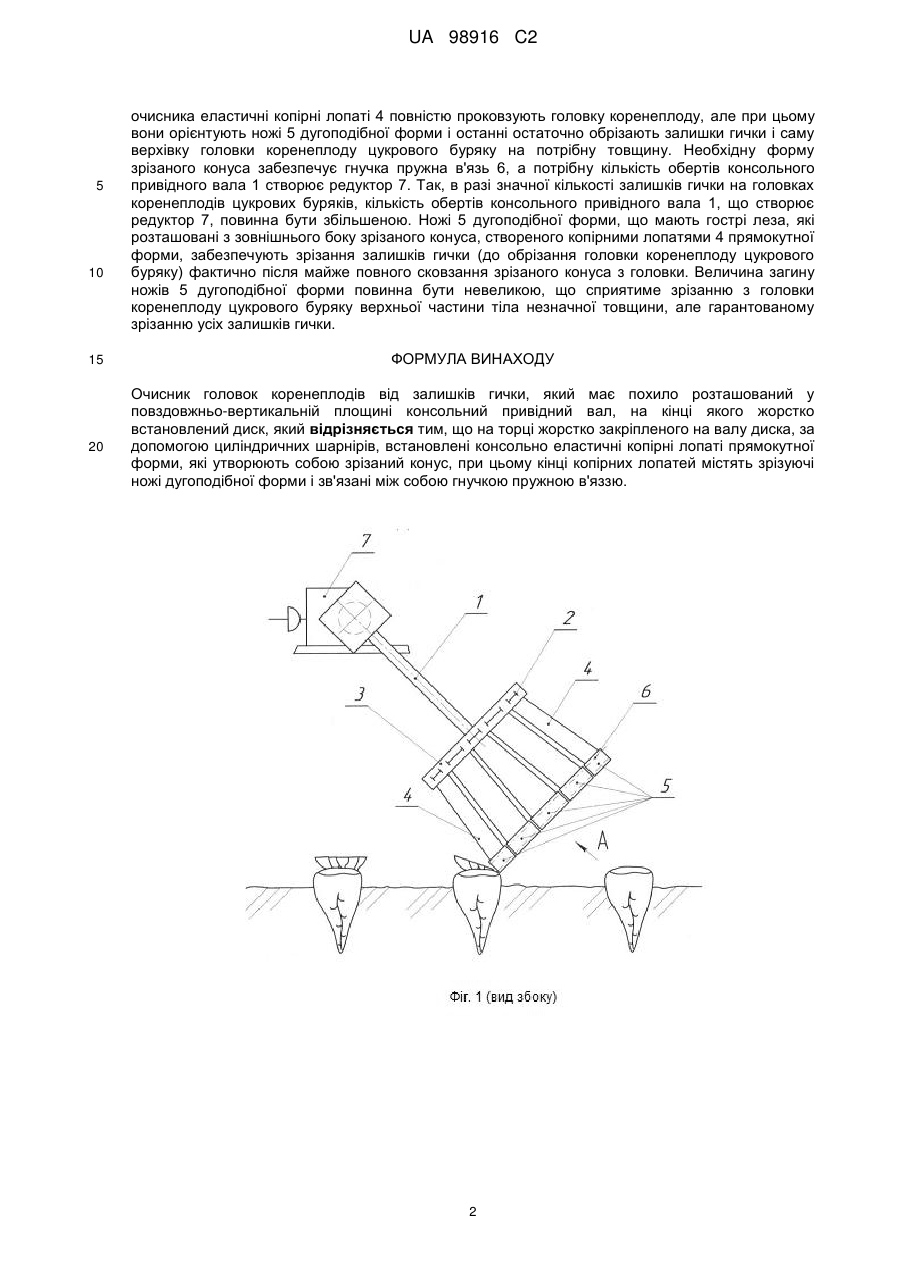

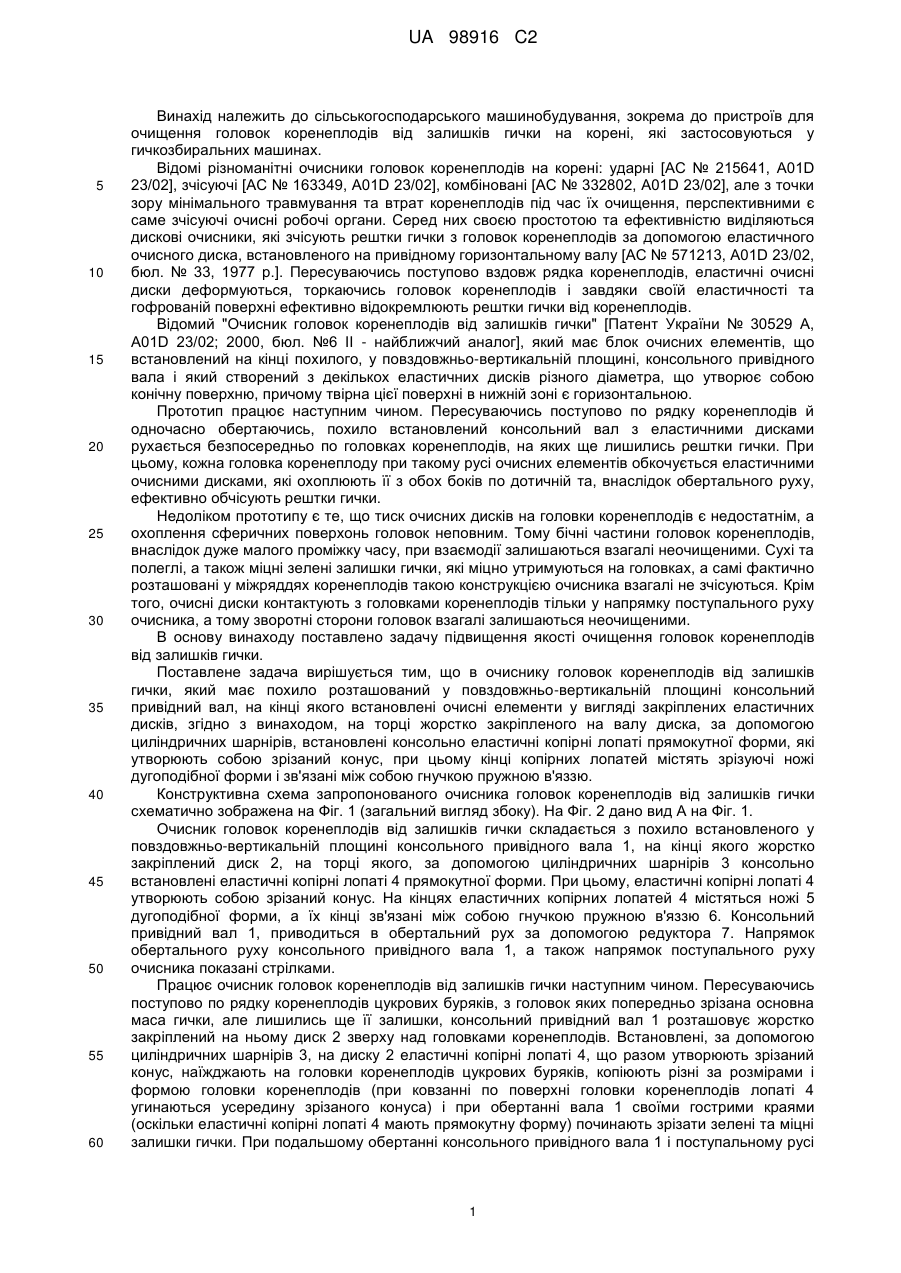

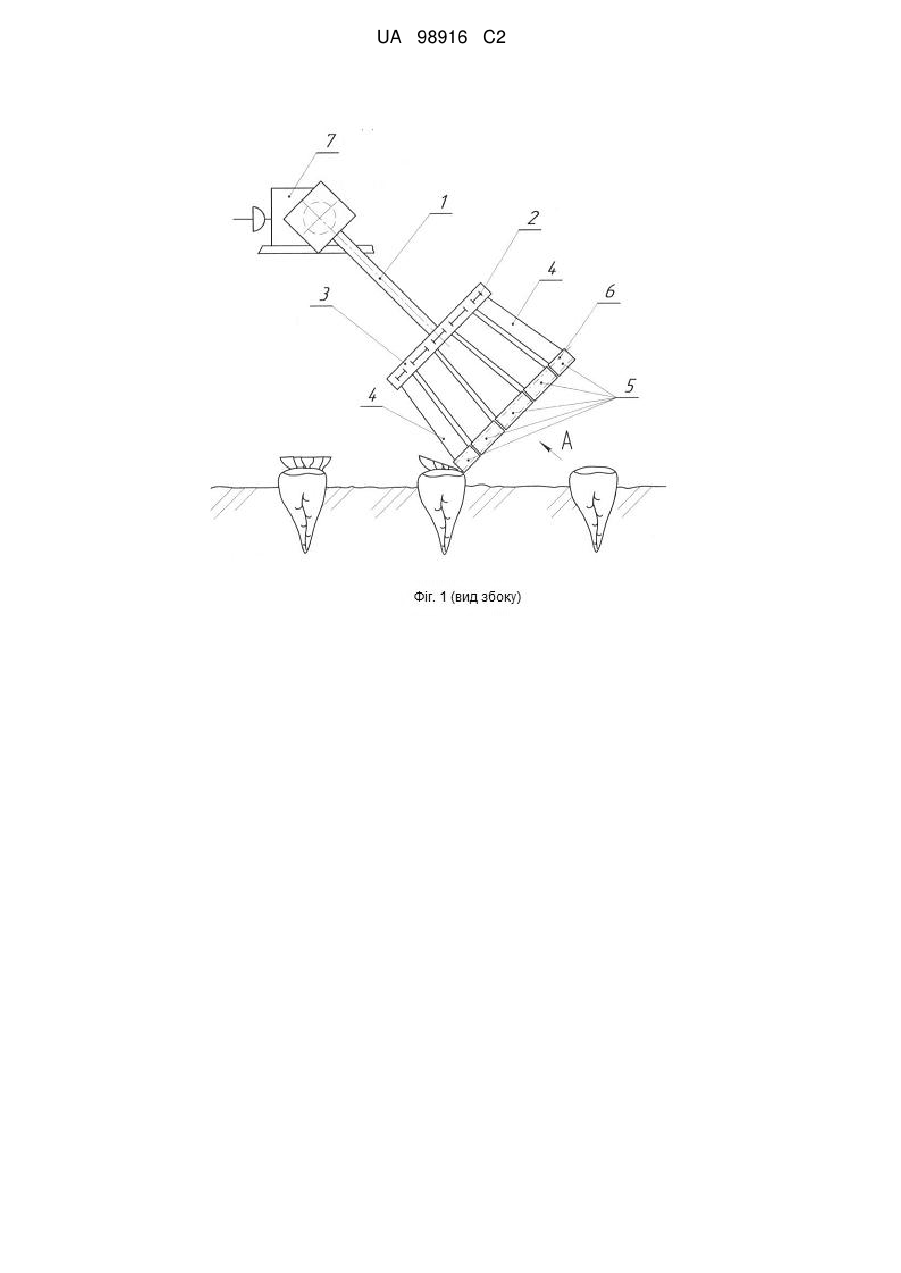

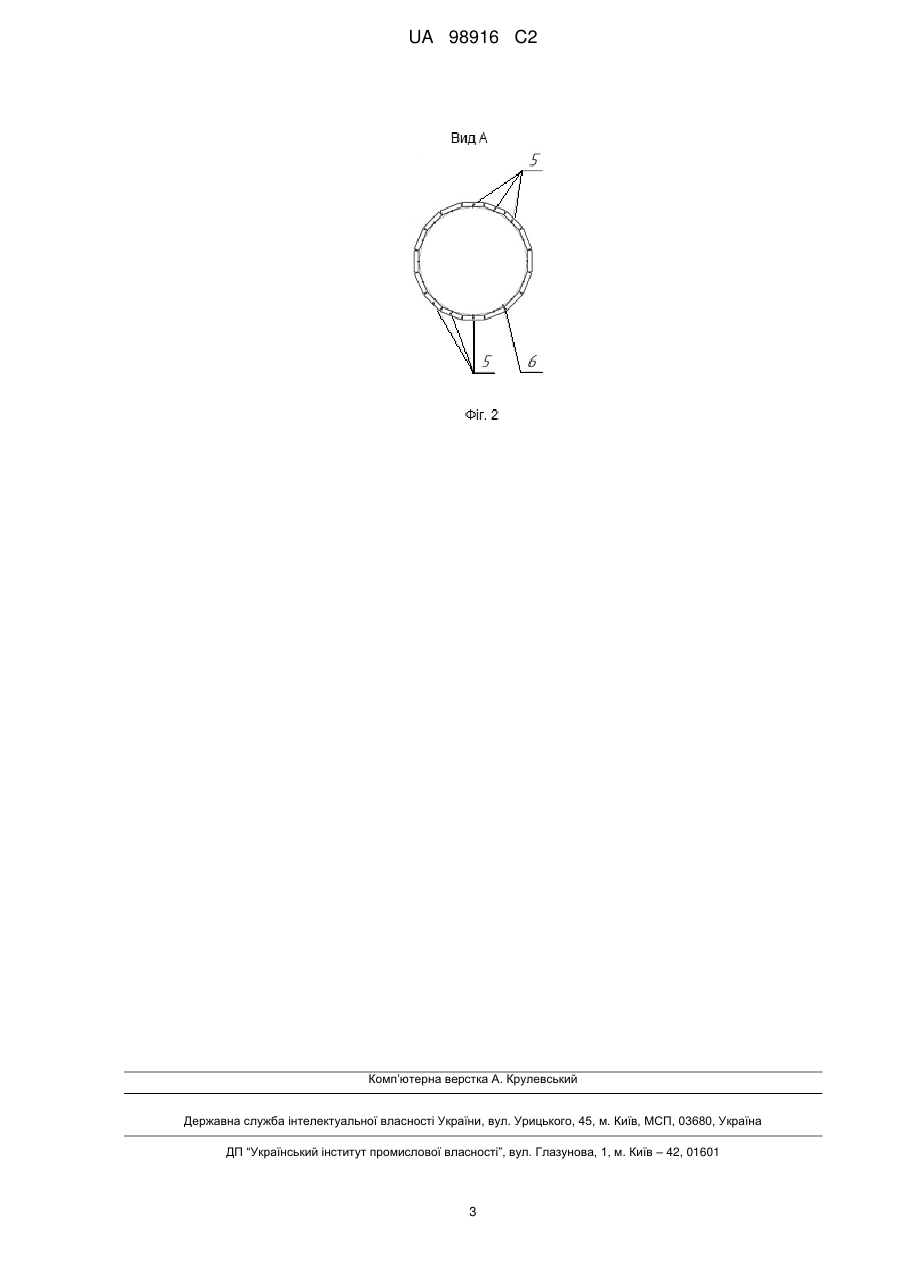

Реферат: Очисник головок коренеплодів від залишків гички має похило розташований у поздовжньовертикальній площині консольний привідний вал, на кінці якого жорстко встановлений диск. На торці жорстко закріпленого на валу диска, за допомогою циліндричних шарнірів, встановлені консольно еластичні колірні лопаті прямокутної форми, які утворюють собою зрізаний конус. Кінці копірних лопатей містять зрізуючі ножі дугоподібної форми і зв'язані між собою гнучкою пружною в'яззю. UA 98916 C2 (12) UA 98916 C2 UA 98916 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у гичкозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені: ударні [АС № 215641, A01D 23/02], зчісуючі [АС № 163349, A01D 23/02], комбіновані [АС № 332802, A01D 23/02], але з точки зору мінімального травмування та втрат коренеплодів під час їх очищення, перспективними є саме зчісуючі очисні робочі органи. Серед них своєю простотою та ефективністю виділяються дискові очисники, які зчісують рештки гички з головок коренеплодів за допомогою еластичного очисного диска, встановленого на привідному горизонтальному валу [АС № 571213, A01D 23/02, бюл. № 33, 1977 р.]. Пересуваючись поступово вздовж рядка коренеплодів, еластичні очисні диски деформуються, торкаючись головок коренеплодів і завдяки своїй еластичності та гофрованій поверхні ефективно відокремлюють рештки гички від коренеплодів. Відомий "Очисник головок коренеплодів від залишків гички" [Патент України № 30529 А, А01D 23/02; 2000, бюл. №6 II - найближчий аналог], який має блок очисних елементів, що встановлений на кінці похилого, у повздовжньо-вертикальній площині, консольного привідного вала і який створений з декількох еластичних дисків різного діаметра, що утворює собою конічну поверхню, причому твірна цієї поверхні в нижній зоні є горизонтальною. Прототип працює наступним чином. Пересуваючись поступово по рядку коренеплодів й одночасно обертаючись, похило встановлений консольний вал з еластичними дисками рухається безпосередньо по головках коренеплодів, на яких ще лишились рештки гички. При цьому, кожна головка коренеплоду при такому русі очисних елементів обкочується еластичними очисними дисками, які охоплюють її з обох боків по дотичній та, внаслідок обертального руху, ефективно обчісують рештки гички. Недоліком прототипу є те, що тиск очисних дисків на головки коренеплодів є недостатнім, а охоплення сферичних поверхонь головок неповним. Тому бічні частини головок коренеплодів, внаслідок дуже малого проміжку часу, при взаємодії залишаються взагалі неочищеними. Сухі та полеглі, а також міцні зелені залишки гички, які міцно утримуються на головках, а самі фактично розташовані у міжряддях коренеплодів такою конструкцією очисника взагалі не зчісуються. Крім того, очисні диски контактують з головками коренеплодів тільки у напрямку поступального руху очисника, а тому зворотні сторони головок взагалі залишаються неочищеними. В основу винаходу поставлено задачу підвищення якості очищення головок коренеплодів від залишків гички. Поставлене задача вирішується тим, що в очиснику головок коренеплодів від залишків гички, який має похило розташований у повздовжньо-вертикальній площині консольний привідний вал, на кінці якого встановлені очисні елементи у вигляді закріплених еластичних дисків, згідно з винаходом, на торці жорстко закріпленого на валу диска, за допомогою циліндричних шарнірів, встановлені консольно еластичні копірні лопаті прямокутної форми, які утворюють собою зрізаний конус, при цьому кінці копірних лопатей містять зрізуючі ножі дугоподібної форми і зв'язані між собою гнучкою пружною в'яззю. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів від залишків гички складається з похило встановленого у повздовжньо-вертикальній площині консольного привідного вала 1, на кінці якого жорстко закріплений диск 2, на торці якого, за допомогою циліндричних шарнірів 3 консольно встановлені еластичні копірні лопаті 4 прямокутної форми. При цьому, еластичні копірні лопаті 4 утворюють собою зрізаний конус. На кінцях еластичних копірних лопатей 4 містяться ножі 5 дугоподібної форми, а їх кінці зв'язані між собою гнучкою пружною в'яззю 6. Консольний привідний вал 1, приводиться в обертальний рух за допомогою редуктора 7. Напрямок обертального руху консольного привідного вала 1, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків, з головок яких попередньо зрізана основна маса гички, але лишились ще її залишки, консольний привідний вал 1 розташовує жорстко закріплений на ньому диск 2 зверху над головками коренеплодів. Встановлені, за допомогою циліндричних шарнірів 3, на диску 2 еластичні копірні лопаті 4, що разом утворюють зрізаний конус, наїжджають на головки коренеплодів цукрових буряків, копіюють різні за розмірами і формою головки коренеплодів (при ковзанні по поверхні головки коренеплодів лопаті 4 угинаються усередину зрізаного конуса) і при обертанні вала 1 своїми гострими краями (оскільки еластичні копірні лопаті 4 мають прямокутну форму) починають зрізати зелені та міцні залишки гички. При подальшому обертанні консольного привідного вала 1 і поступальному русі 1 UA 98916 C2 5 10 15 20 очисника еластичні копірні лопаті 4 повністю проковзують головку коренеплоду, але при цьому вони орієнтують ножі 5 дугоподібної форми і останні остаточно обрізають залишки гички і саму верхівку головки коренеплоду цукрового буряку на потрібну товщину. Необхідну форму зрізаного конуса забезпечує гнучка пружна в'язь 6, а потрібну кількість обертів консольного привідного вала 1 створює редуктор 7. Так, в разі значної кількості залишків гички на головках коренеплодів цукрових буряків, кількість обертів консольного привідного вала 1, що створює редуктор 7, повинна бути збільшеною. Ножі 5 дугоподібної форми, що мають гострі леза, які розташовані з зовнішнього боку зрізаного конуса, створеного копірними лопатями 4 прямокутної форми, забезпечують зрізання залишків гички (до обрізання головки коренеплоду цукрового буряку) фактично після майже повного сковзання зрізаного конуса з головки. Величина загину ножів 5 дугоподібної форми повинна бути невеликою, що сприятиме зрізанню з головки коренеплоду цукрового буряку верхньої частини тіла незначної товщини, але гарантованому зрізанню усіх залишків гички. ФОРМУЛА ВИНАХОДУ Очисник головок коренеплодів від залишків гички, який має похило розташований у повздовжньо-вертикальній площині консольний привідний вал, на кінці якого жорстко встановлений диск, який відрізняється тим, що на торці жорстко закріпленого на валу диска, за допомогою циліндричних шарнірів, встановлені консольно еластичні копірні лопаті прямокутної форми, які утворюють собою зрізаний конус, при цьому кінці копірних лопатей містять зрізуючі ножі дугоподібної форми і зв'язані між собою гнучкою пружною в'яззю. 2 UA 98916 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
