Спосіб виготовлення полімерної ємності для зберігання води та агресивних речовин за низьких і підвищених температур

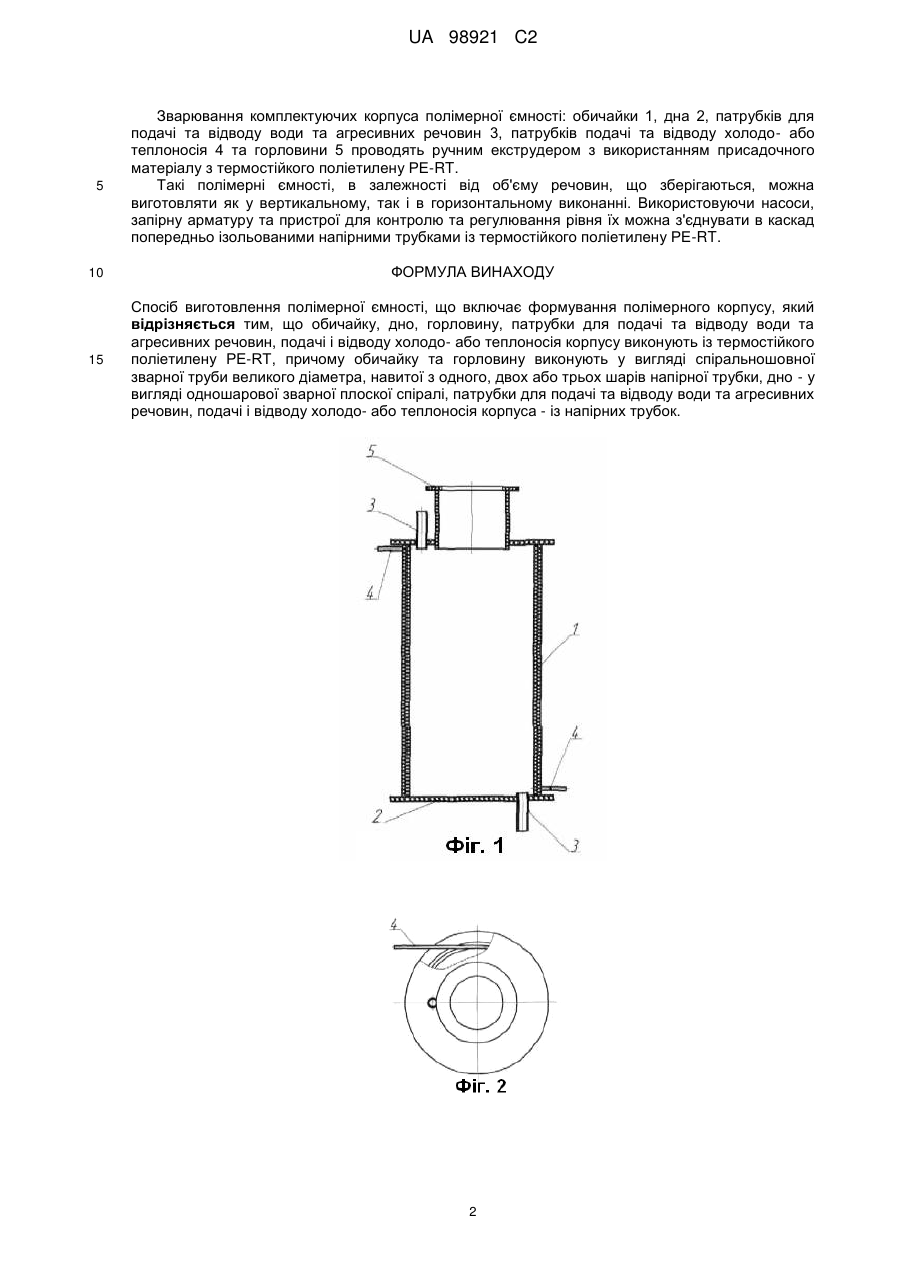

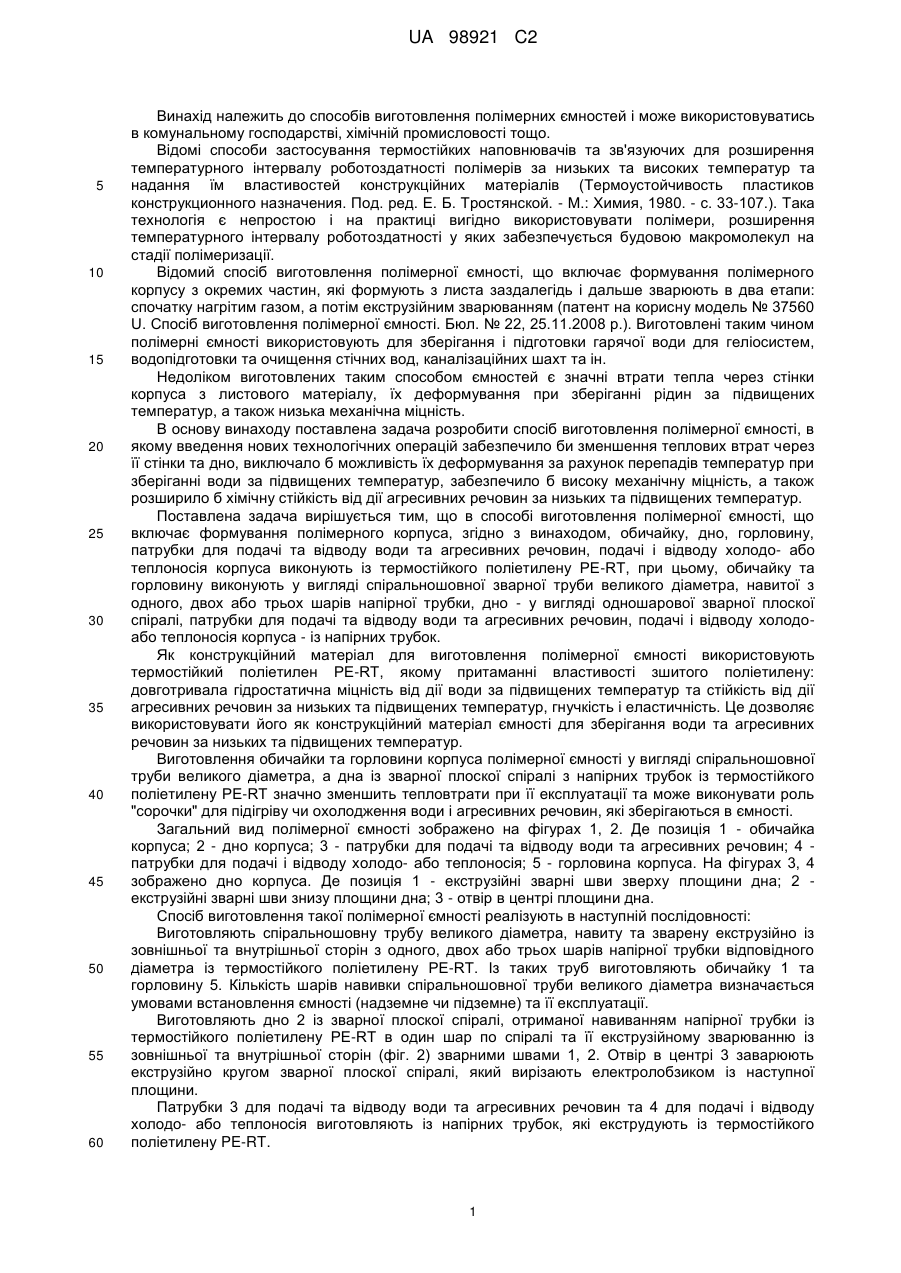

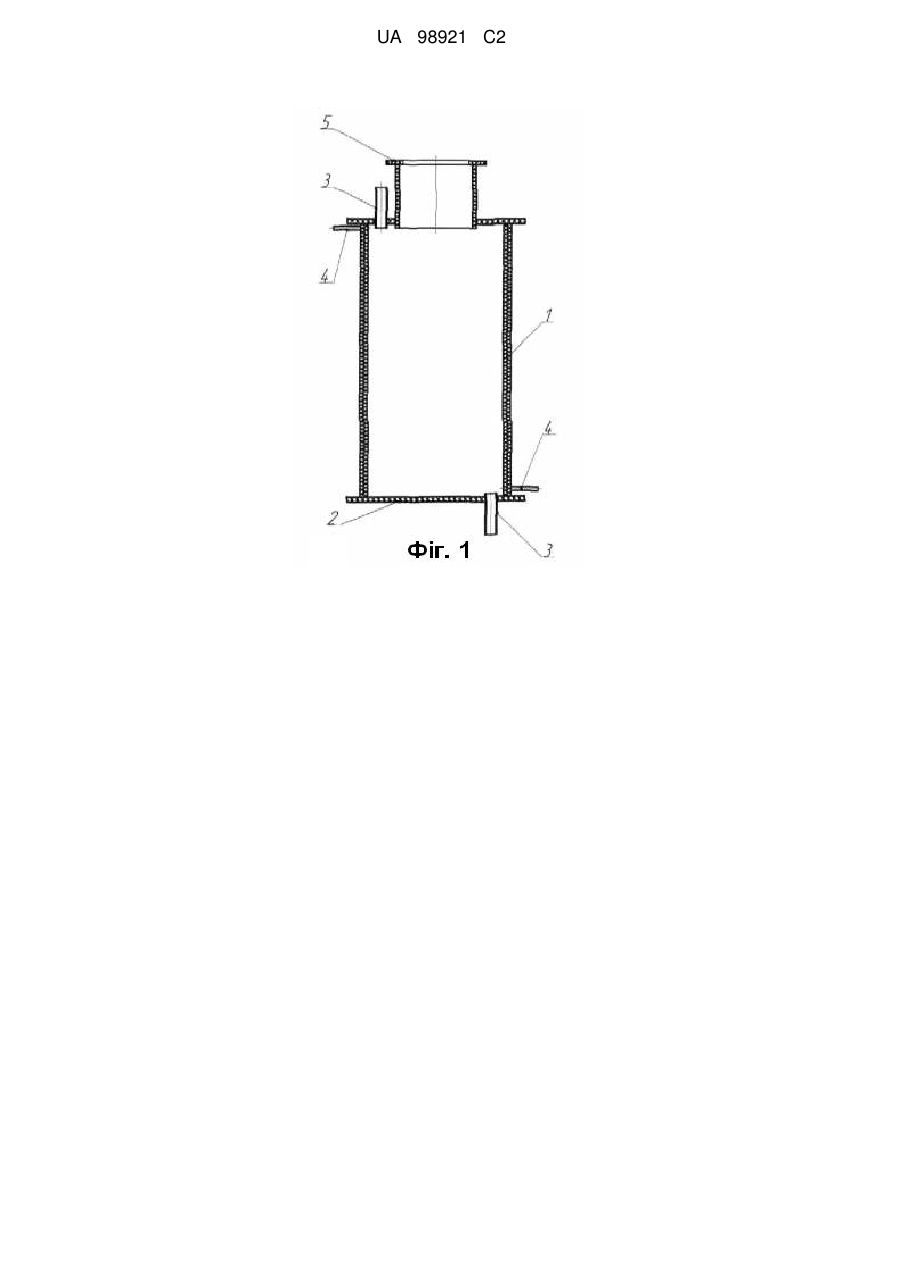

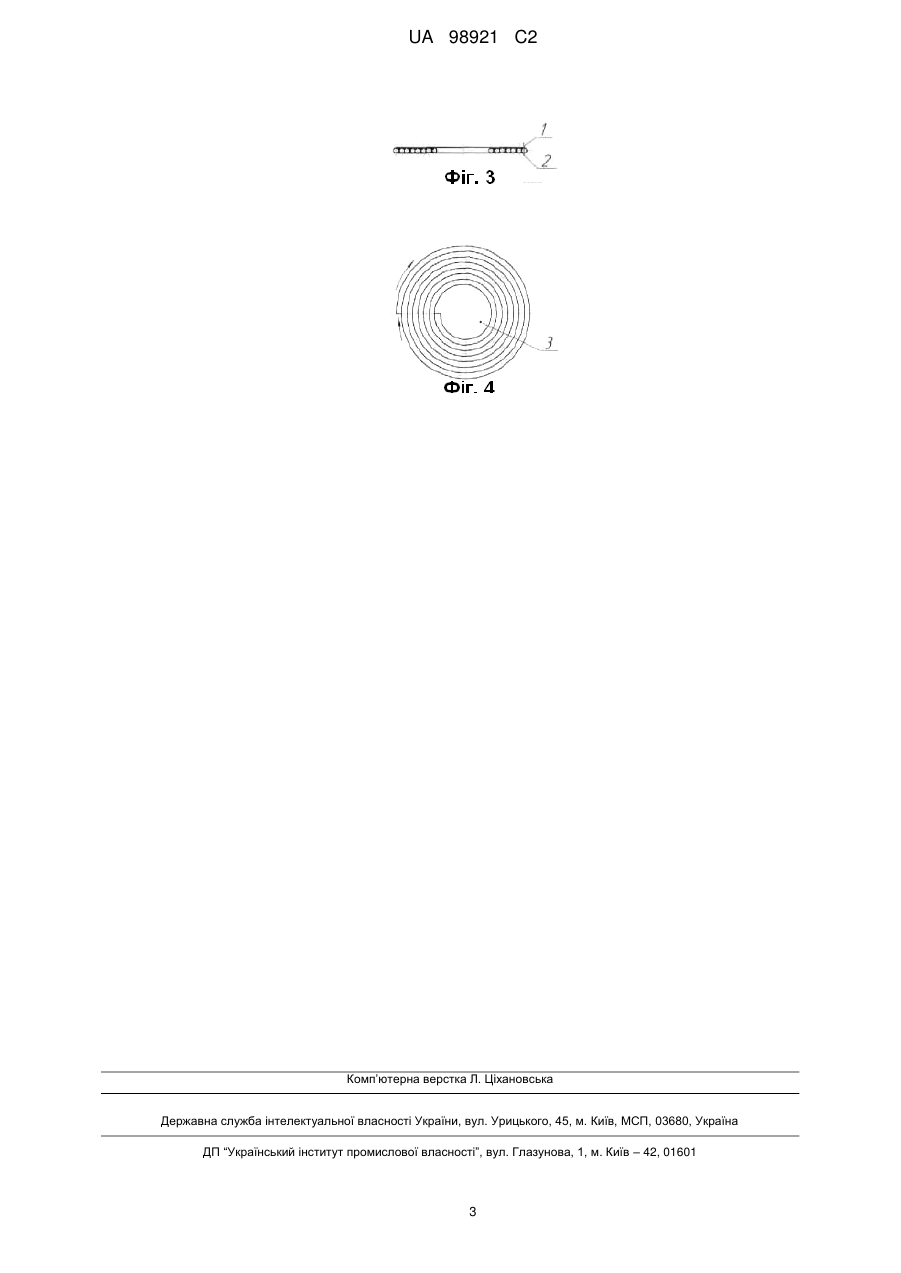

Реферат: Запропоновано спосіб виготовлення полімерної ємності, що включає формування полімерного корпусу, в якому обичайку, дно, горловину, патрубки для подачі та відводу води та агресивних речовин, подачі і відводу холодо- або теплоносія корпусу виконують із термостійкого поліетилену PE-RT. При цьому, обичайку та горловину виконують у вигляді спіральношовної зварної труби великого діаметра навитої з одного, двох або трьох шарів напірної трубки, дно - у вигляді одношарової зварної плоскої спіралі, патрубки для подачі та відводу води та агресивних речовин, подачі і відводу холодо- або теплоносія корпуса - із напірних трубок. UA 98921 C2 (12) UA 98921 C2 UA 98921 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до способів виготовлення полімерних ємностей і може використовуватись в комунальному господарстві, хімічній промисловості тощо. Відомі способи застосування термостійких наповнювачів та зв'язуючих для розширення температурного інтервалу роботоздатності полімерів за низьких та високих температур та надання їм властивостей конструкційних матеріалів (Термоустойчивость пластиков конструкционного назначения. Под. ред. Е. Б. Тростянской. - М.: Химия, 1980. - с. 33-107.). Така технологія є непростою і на практиці вигідно використовувати полімери, розширення температурного інтервалу роботоздатності у яких забезпечується будовою макромолекул на стадії полімеризації. Відомий спосіб виготовлення полімерної ємності, що включає формування полімерного корпусу з окремих частин, які формують з листа заздалегідь і дальше зварюють в два етапи: спочатку нагрітим газом, а потім екструзійним зварюванням (патент на корисну модель № 37560 U. Спосіб виготовлення полімерної ємності. Бюл. № 22, 25.11.2008 р.). Виготовлені таким чином полімерні ємності використовують для зберігання і підготовки гарячої води для геліосистем, водопідготовки та очищення стічних вод, каналізаційних шахт та ін. Недоліком виготовлених таким способом ємностей є значні втрати тепла через стінки корпуса з листового матеріалу, їх деформування при зберіганні рідин за підвищених температур, а також низька механічна міцність. В основу винаходу поставлена задача розробити спосіб виготовлення полімерної ємності, в якому введення нових технологічних операцій забезпечило би зменшення теплових втрат через її стінки та дно, виключало б можливість їх деформування за рахунок перепадів температур при зберіганні води за підвищених температур, забезпечило б високу механічну міцність, а також розширило б хімічну стійкість від дії агресивних речовин за низьких та підвищених температур. Поставлена задача вирішується тим, що в способі виготовлення полімерної ємності, що включає формування полімерного корпуса, згідно з винаходом, обичайку, дно, горловину, патрубки для подачі та відводу води та агресивних речовин, подачі і відводу холодо- або теплоносія корпуса виконують із термостійкого поліетилену PE-RT, при цьому, обичайку та горловину виконують у вигляді спіральношовної зварної труби великого діаметра, навитої з одного, двох або трьох шарів напірної трубки, дно - у вигляді одношарової зварної плоскої спіралі, патрубки для подачі та відводу води та агресивних речовин, подачі і відводу холодоабо теплоносія корпуса - із напірних трубок. Як конструкційний матеріал для виготовлення полімерної ємності використовують термостійкий поліетилен PE-RT, якому притаманні властивості зшитого поліетилену: довготривала гідростатична міцність від дії води за підвищених температур та стійкість від дії агресивних речовин за низьких та підвищених температур, гнучкість і еластичність. Це дозволяє використовувати його як конструкційний матеріал ємності для зберігання води та агресивних речовин за низьких та підвищених температур. Виготовлення обичайки та горловини корпуса полімерної ємності у вигляді спіральношовної труби великого діаметра, а дна із зварної плоскої спіралі з напірних трубок із термостійкого поліетилену PE-RT значно зменшить тепловтрати при її експлуатації та може виконувати роль "сорочки" для підігріву чи охолодження води і агресивних речовин, які зберігаються в ємності. Загальний вид полімерної ємності зображено на фігурах 1, 2. Де позиція 1 - обичайка корпуса; 2 - дно корпуса; 3 - патрубки для подачі та відводу води та агресивних речовин; 4 патрубки для подачі і відводу холодо- або теплоносія; 5 - горловина корпуса. На фігурах 3, 4 зображено дно корпуса. Де позиція 1 - екструзійні зварні шви зверху площини дна; 2 екструзійні зварні шви знизу площини дна; 3 - отвір в центрі площини дна. Спосіб виготовлення такої полімерної ємності реалізують в наступній послідовності: Виготовляють спіральношовну трубу великого діаметра, навиту та зварену екструзійно із зовнішньої та внутрішньої сторін з одного, двох або трьох шарів напірної трубки відповідного діаметра із термостійкого поліетилену PE-RT. Із таких труб виготовляють обичайку 1 та горловину 5. Кількість шарів навивки спіральношовної труби великого діаметра визначається умовами встановлення ємності (надземне чи підземне) та її експлуатації. Виготовляють дно 2 із зварної плоскої спіралі, отриманої навиванням напірної трубки із термостійкого поліетилену PE-RT в один шар по спіралі та її екструзійному зварюванню із зовнішньої та внутрішньої сторін (фіг. 2) зварними швами 1, 2. Отвір в центрі 3 заварюють екструзійно кругом зварної плоскої спіралі, який вирізають електролобзиком із наступної площини. Патрубки 3 для подачі та відводу води та агресивних речовин та 4 для подачі і відводу холодо- або теплоносія виготовляють із напірних трубок, які екструдують із термостійкого поліетилену PE-RT. 1 UA 98921 C2 5 Зварювання комплектуючих корпуса полімерної ємності: обичайки 1, дна 2, патрубків для подачі та відводу води та агресивних речовин 3, патрубків подачі та відводу холодо- або теплоносія 4 та горловини 5 проводять ручним екструдером з використанням присадочного матеріалу з термостійкого поліетилену PE-RT. Такі полімерні ємності, в залежності від об'єму речовин, що зберігаються, можна виготовляти як у вертикальному, так і в горизонтальному виконанні. Використовуючи насоси, запірну арматуру та пристрої для контролю та регулювання рівня їх можна з'єднувати в каскад попередньо ізольованими напірними трубками із термостійкого поліетилену PE-RT. 10 ФОРМУЛА ВИНАХОДУ 15 Спосіб виготовлення полімерної ємності, що включає формування полімерного корпусу, який відрізняється тим, що обичайку, дно, горловину, патрубки для подачі та відводу води та агресивних речовин, подачі і відводу холодо- або теплоносія корпусу виконують із термостійкого поліетилену PE-RT, причому обичайку та горловину виконують у вигляді спіральношовної зварної труби великого діаметра, навитої з одного, двох або трьох шарів напірної трубки, дно - у вигляді одношарової зварної плоскої спіралі, патрубки для подачі та відводу води та агресивних речовин, подачі і відводу холодо- або теплоносія корпуса - із напірних трубок. 2 UA 98921 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
