Очисник головок коренеплодів

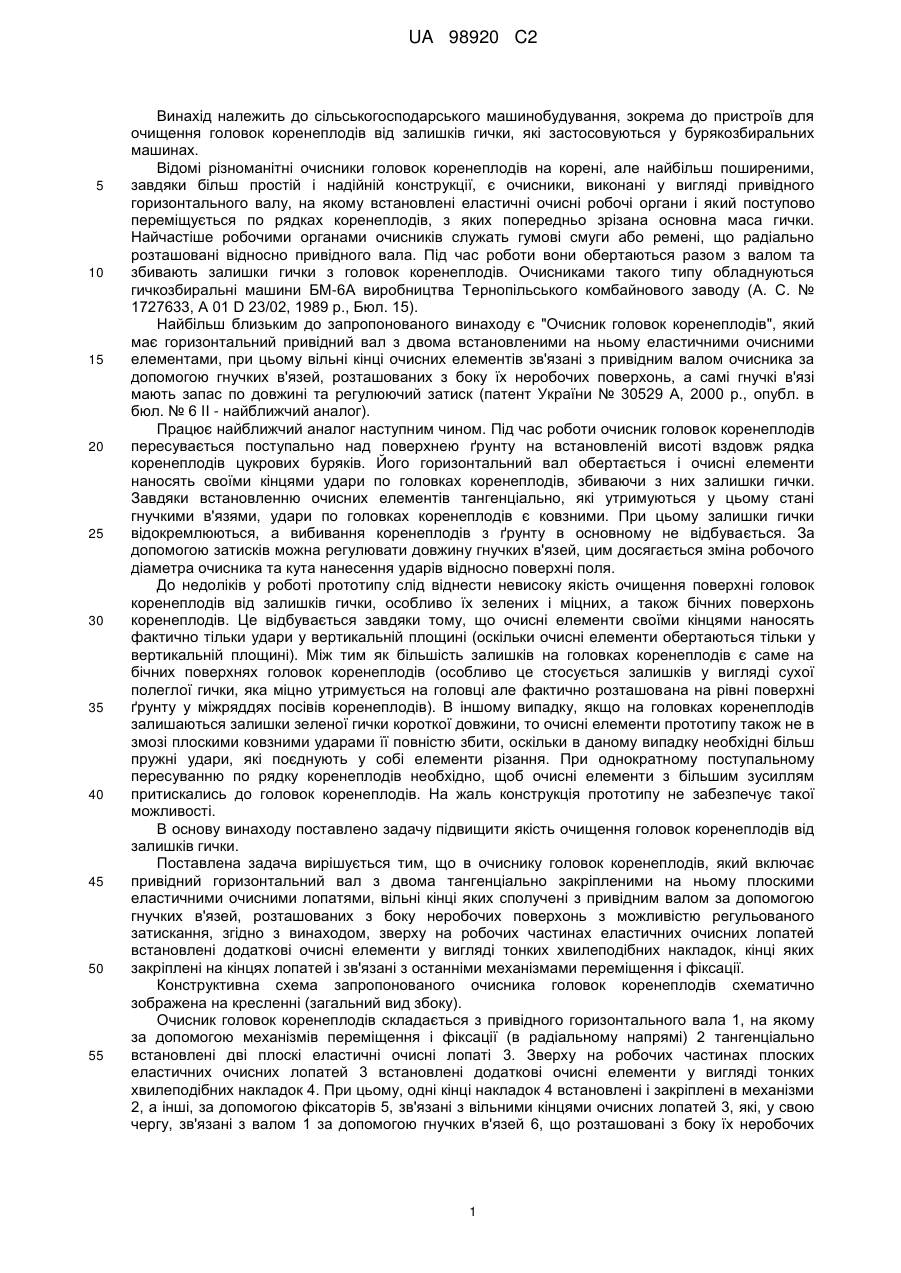

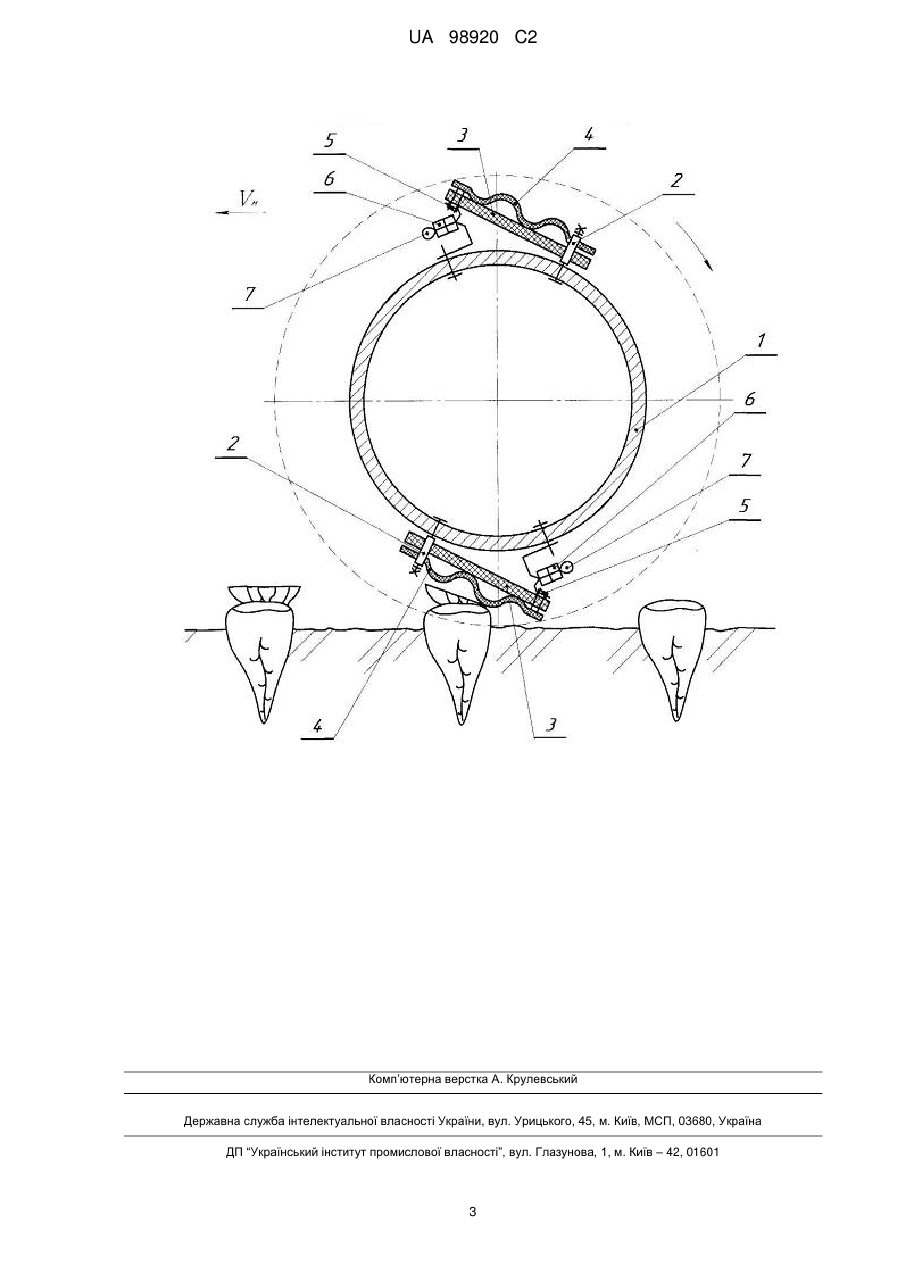

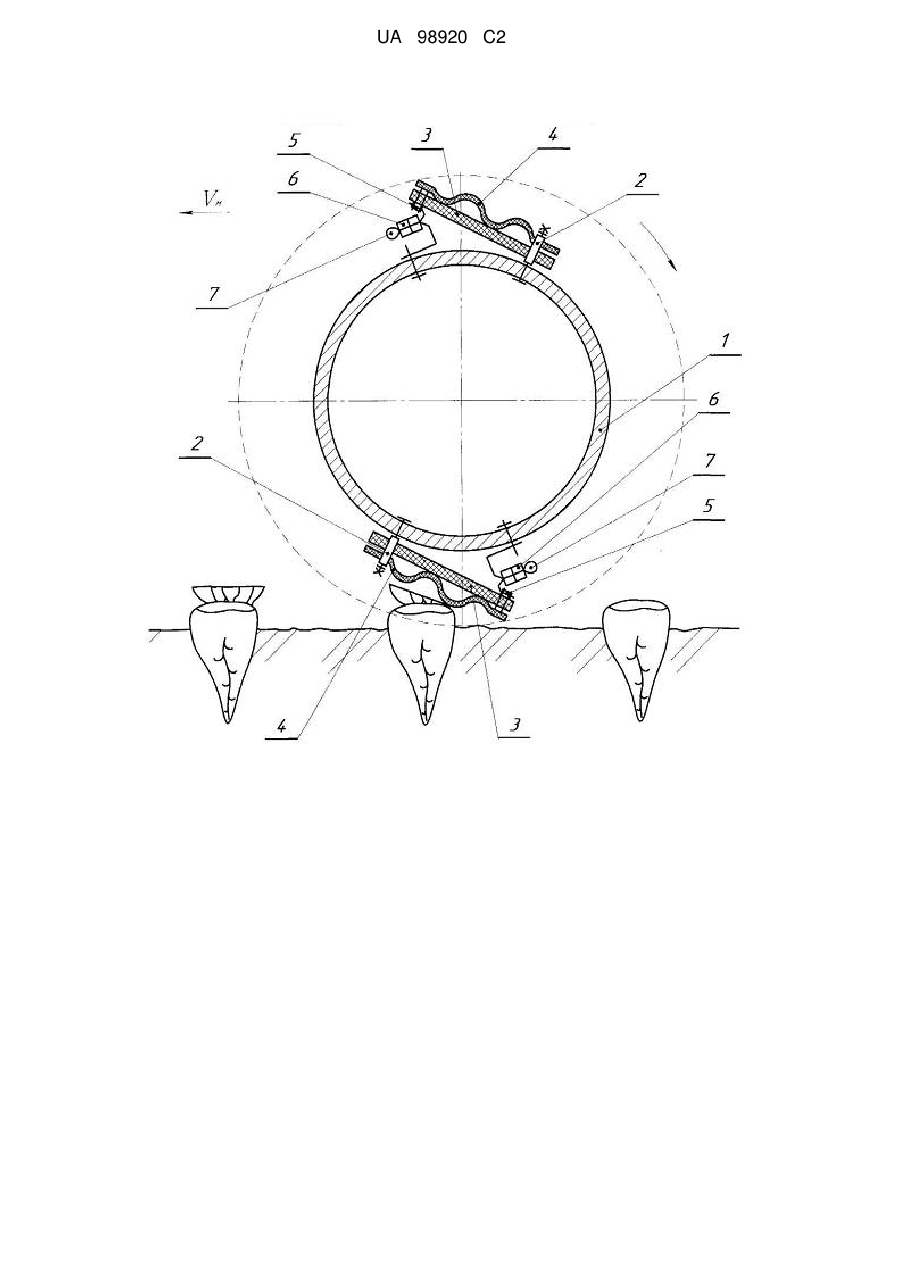

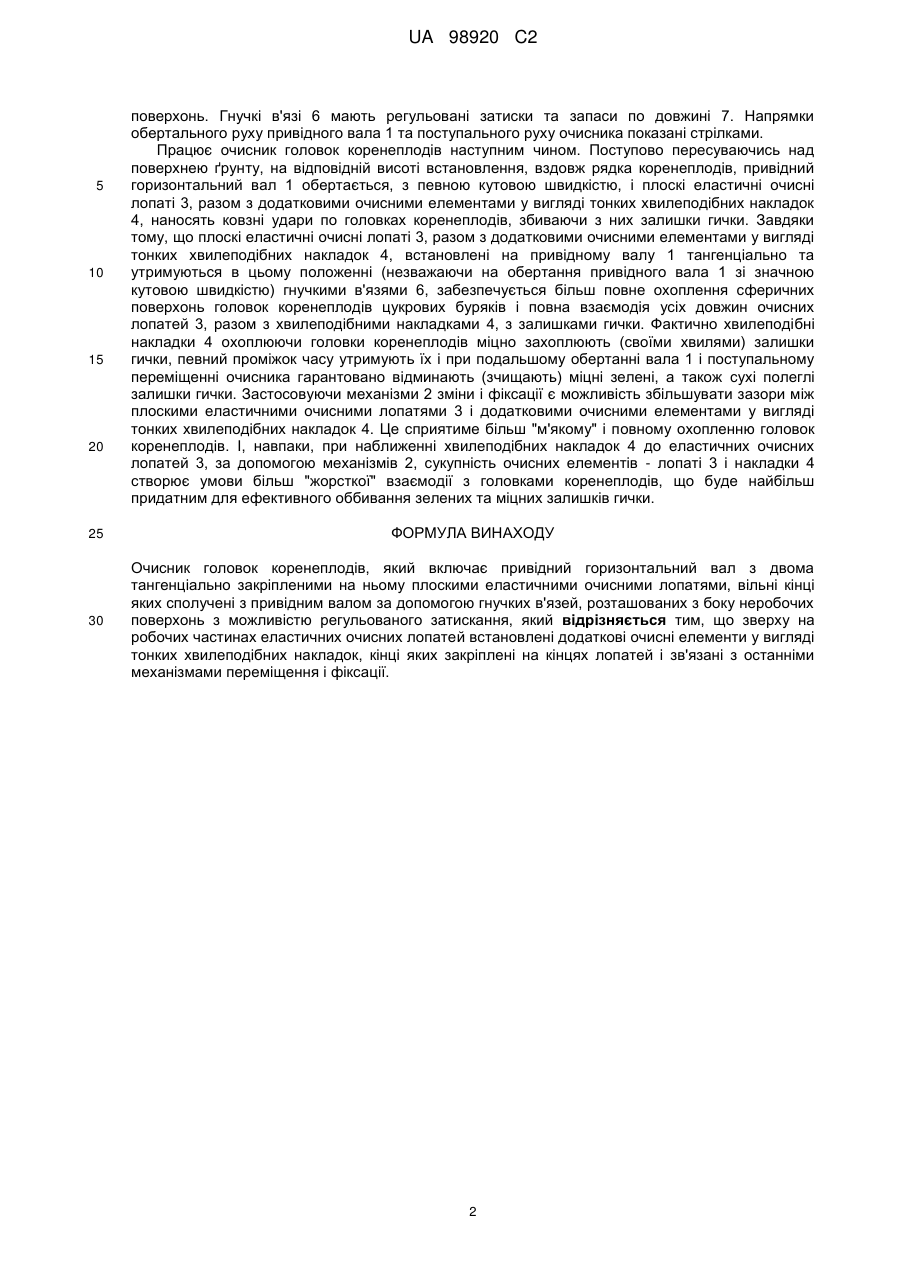

Реферат: Очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, причому на робочих частинах еластичних очисних лопатей встановлені додаткові очисні елементи. Вільні кінці еластичних очисних лопатей сполучені з привідним валом за допомогою гнучких в'язей, розташованих з боку неробочих поверхонь з можливістю регульованого затискання. Додаткові очисні елементи у вигляді тонких хвилеподібних накладок, кінці яких закріплені на кінцях лопатей і зв'язані з останніми механізмами переміщення і фіксації. UA 98920 C2 (12) UA 98920 C2 UA 98920 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального валу, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р., Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з двома встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск (патент України № 30529 А, 2000 р., опубл. в бюл. № 6 II - найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів цукрових буряків. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які утримуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язей, цим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів від залишків гички, особливо їх зелених і міцних, а також бічних поверхонь коренеплодів. Це відбувається завдяки тому, що очисні елементи своїми кінцями наносять фактично тільки удари у вертикальній площині (оскільки очисні елементи обертаються тільки у вертикальній площині). Між тим як більшість залишків на головках коренеплодів є саме на бічних поверхнях головок коренеплодів (особливо це стосується залишків у вигляді сухої полеглої гички, яка міцно утримується на головці але фактично розташована на рівні поверхні ґрунту у міжряддях посівів коренеплодів). В іншому випадку, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю збити, оскільки в даному випадку необхідні більш пружні удари, які поєднують у собі елементи різання. При однократному поступальному пересуванню по рядку коренеплодів необхідно, щоб очисні елементи з більшим зусиллям притискались до головок коренеплодів. На жаль конструкція прототипу не забезпечує такої можливості. В основу винаходу поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язей, розташованих з боку неробочих поверхонь з можливістю регульованого затискання, згідно з винаходом, зверху на робочих частинах еластичних очисних лопатей встановлені додаткові очисні елементи у вигляді тонких хвилеподібних накладок, кінці яких закріплені на кінцях лопатей і зв'язані з останніми механізмами переміщення і фіксації. Конструктивна схема запропонованого очисника головок коренеплодів схематично зображена на кресленні (загальний вид збоку). Очисник головок коренеплодів складається з привідного горизонтального вала 1, на якому за допомогою механізмів переміщення і фіксації (в радіальному напрямі) 2 тангенціально встановлені дві плоскі еластичні очисні лопаті 3. Зверху на робочих частинах плоских еластичних очисних лопатей 3 встановлені додаткові очисні елементи у вигляді тонких хвилеподібних накладок 4. При цьому, одні кінці накладок 4 встановлені і закріплені в механізми 2, а інші, за допомогою фіксаторів 5, зв'язані з вільними кінцями очисних лопатей 3, які, у свою чергу, зв'язані з валом 1 за допомогою гнучких в'язей 6, що розташовані з боку їх неробочих 1 UA 98920 C2 5 10 15 20 поверхонь. Гнучкі в'язі 6 мають регульовані затиски та запаси по довжині 7. Напрямки обертального руху привідного вала 1 та поступального руху очисника показані стрілками. Працює очисник головок коренеплодів наступним чином. Поступово пересуваючись над поверхнею ґрунту, на відповідній висоті встановлення, вздовж рядка коренеплодів, привідний горизонтальний вал 1 обертається, з певною кутовою швидкістю, і плоскі еластичні очисні лопаті 3, разом з додатковими очисними елементами у вигляді тонких хвилеподібних накладок 4, наносять ковзні удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що плоскі еластичні очисні лопаті 3, разом з додатковими очисними елементами у вигляді тонких хвилеподібних накладок 4, встановлені на привідному валу 1 тангенціально та утримуються в цьому положенні (незважаючи на обертання привідного вала 1 зі значною кутовою швидкістю) гнучкими в'язями 6, забезпечується більш повне охоплення сферичних поверхонь головок коренеплодів цукрових буряків і повна взаємодія усіх довжин очисних лопатей 3, разом з хвилеподібними накладками 4, з залишками гички. Фактично хвилеподібні накладки 4 охоплюючи головки коренеплодів міцно захоплюють (своїми хвилями) залишки гички, певний проміжок часу утримують їх і при подальшому обертанні вала 1 і поступальному переміщенні очисника гарантовано відминають (зчищають) міцні зелені, а також сухі полеглі залишки гички. Застосовуючи механізми 2 зміни і фіксації є можливість збільшувати зазори між плоскими еластичними очисними лопатями 3 і додатковими очисними елементами у вигляді тонких хвилеподібних накладок 4. Це сприятиме більш "м'якому" і повному охопленню головок коренеплодів. І, навпаки, при наближенні хвилеподібних накладок 4 до еластичних очисних лопатей 3, за допомогою механізмів 2, сукупність очисних елементів - лопаті 3 і накладки 4 створює умови більш "жорсткої" взаємодії з головками коренеплодів, що буде найбільш придатним для ефективного оббивання зелених та міцних залишків гички. 25 ФОРМУЛА ВИНАХОДУ 30 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язей, розташованих з боку неробочих поверхонь з можливістю регульованого затискання, який відрізняється тим, що зверху на робочих частинах еластичних очисних лопатей встановлені додаткові очисні елементи у вигляді тонких хвилеподібних накладок, кінці яких закріплені на кінцях лопатей і зв'язані з останніми механізмами переміщення і фіксації. 2 UA 98920 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
