Гідравлічний привід

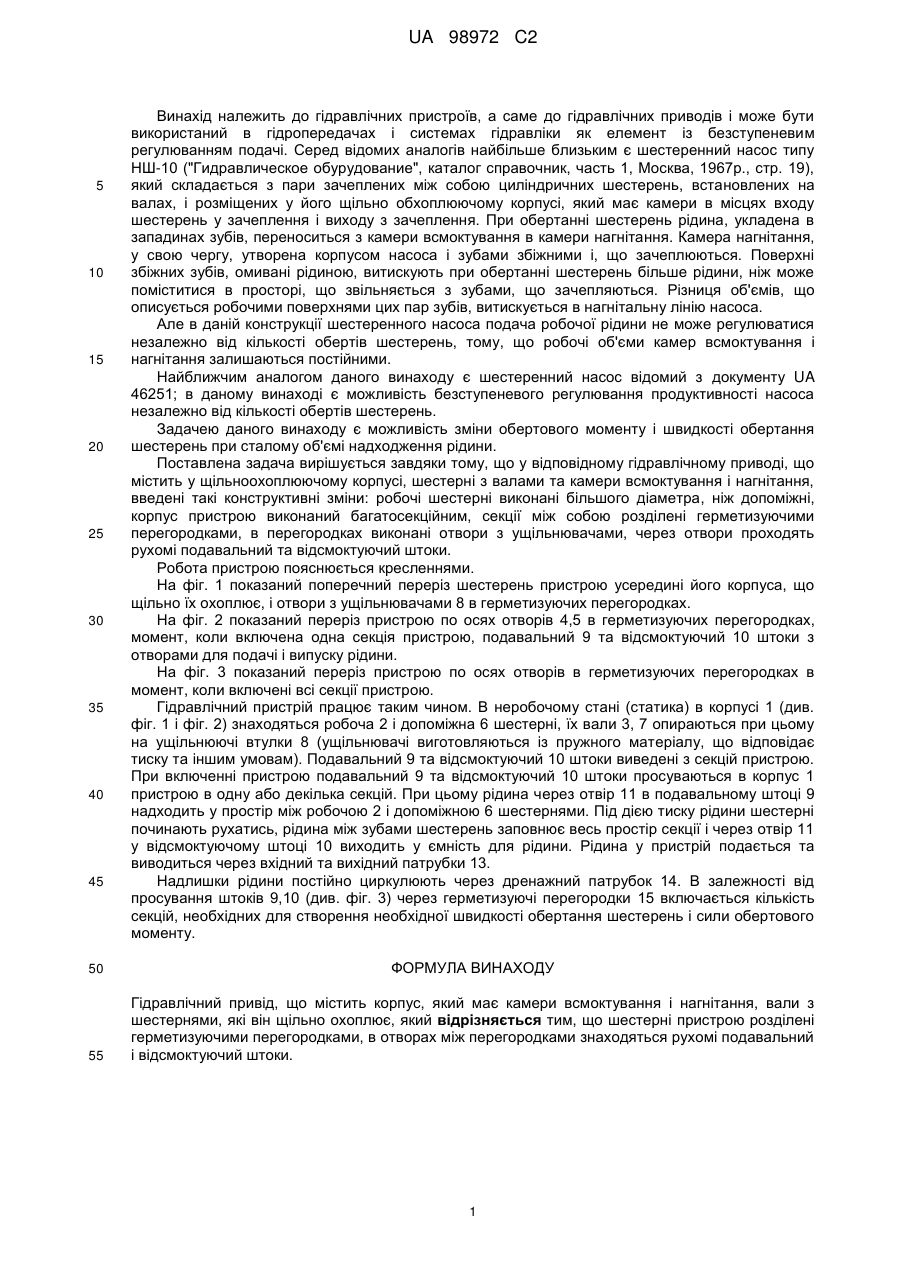

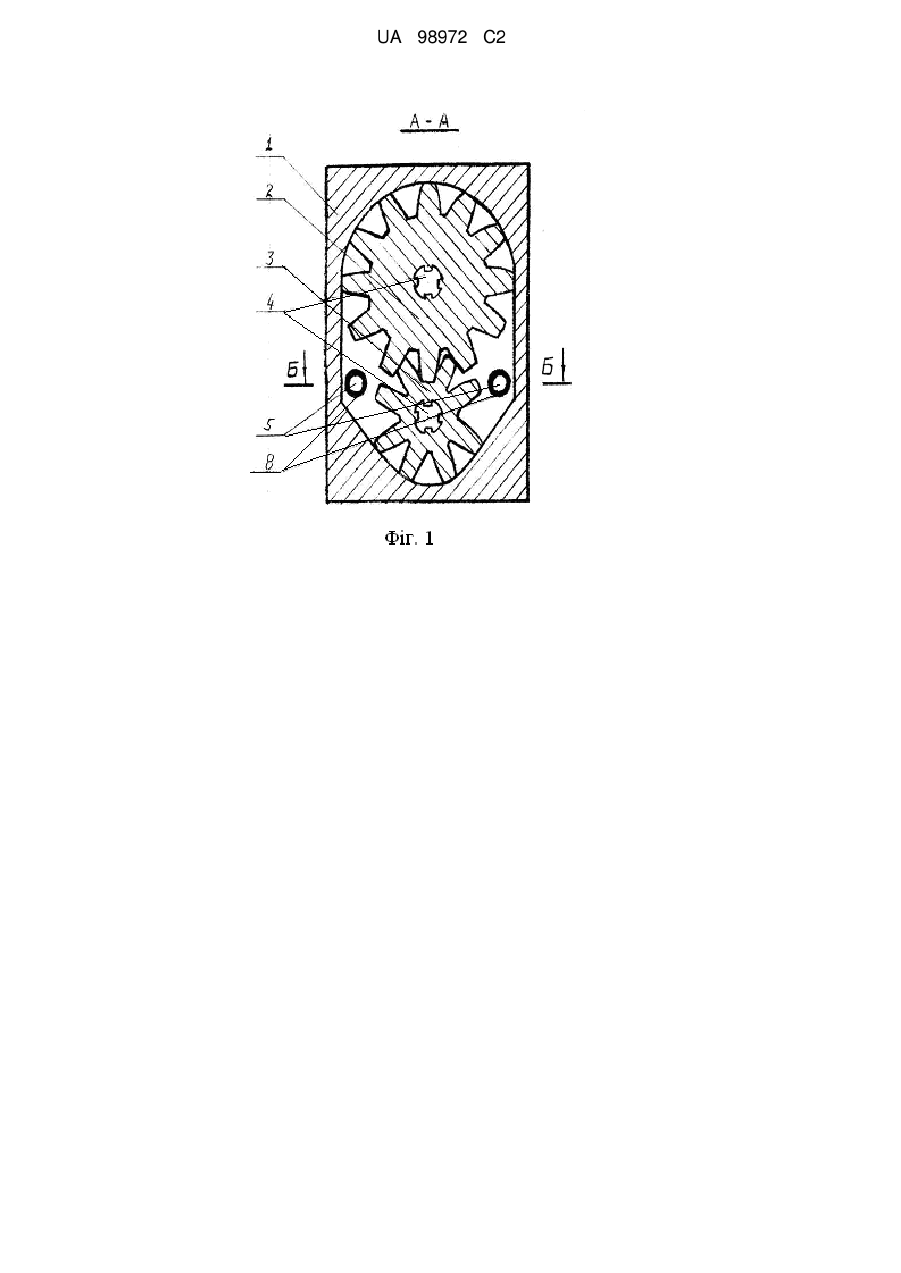

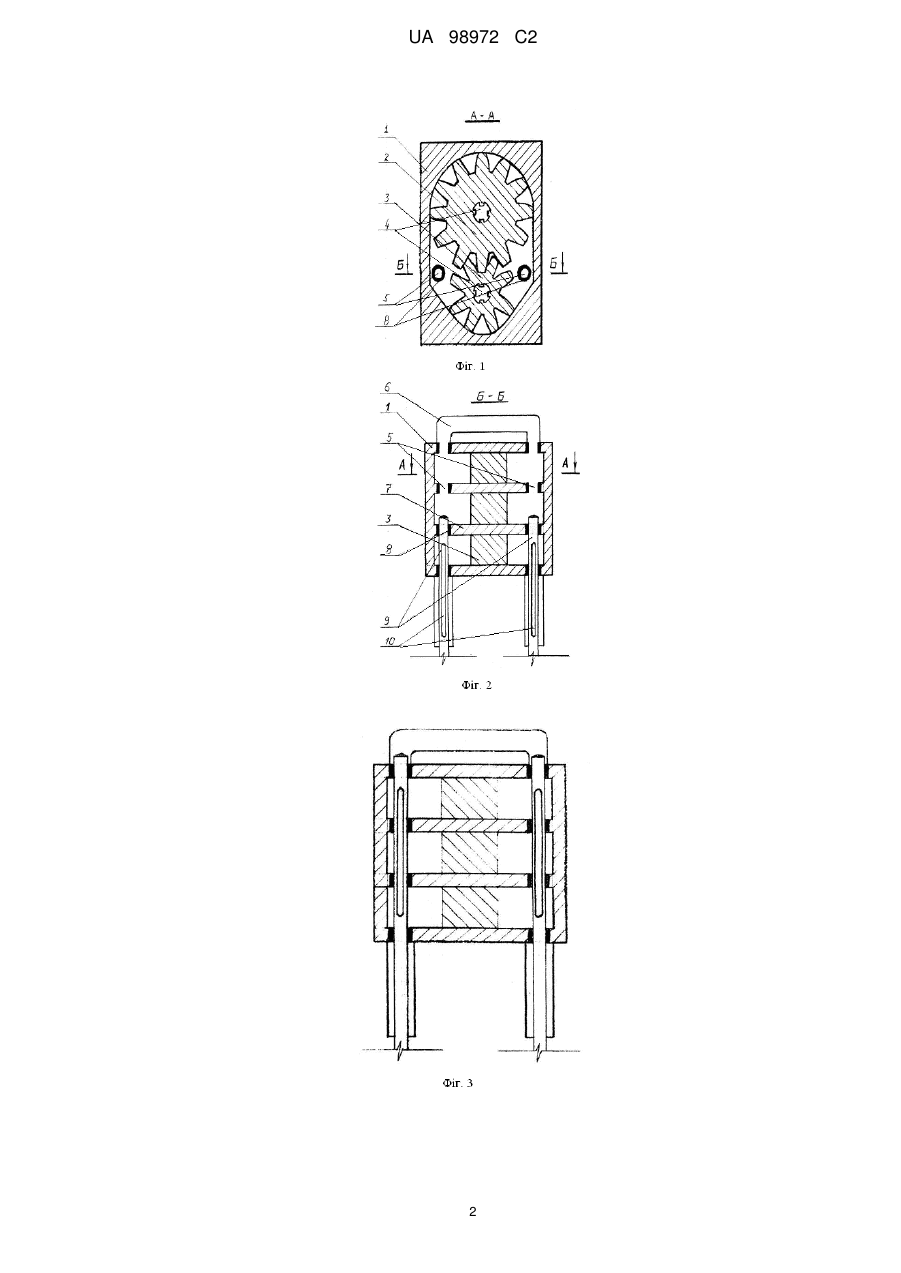

Реферат: Гідравлічний привід містить корпус, який має камери всмоктування і нагнітання, вали з шестернями, які він щільно охоплює. Для забезпечення можливості зміни обертового моменту і швидкості обертання шестерень при сталому об'ємі надходження рідини шестірні пристрою розділені герметизуючими перегородками, в отворах між перегородками знаходяться рухомі подавальний і відсмоктуючий штоки. UA 98972 C2 (12) UA 98972 C2 UA 98972 C2 5 10 15 20 25 30 35 40 45 Винахід належить до гідравлічних пристроїв, а саме до гідравлічних приводів і може бути використаний в гідропередачах і системах гідравліки як елемент із безступеневим регулюванням подачі. Серед відомих аналогів найбільше близьким є шестеренний насос типу НШ-10 ("Гидравлическое обурудование", каталог справочник, часть 1, Москва, 1967р., стр. 19), який складається з пари зачеплених між собою циліндричних шестерень, встановлених на валах, і розміщених у його щільно обхоплюючому корпусі, який має камери в місцях входу шестерень у зачеплення і виходу з зачеплення. При обертанні шестерень рідина, укладена в западинах зубів, переноситься з камери всмоктування в камери нагнітання. Камера нагнітання, у свою чергу, утворена корпусом насоса і зубами збіжними і, що зачеплюються. Поверхні збіжних зубів, омивані рідиною, витискують при обертанні шестерень більше рідини, ніж може поміститися в просторі, що звільняється з зубами, що зачепляються. Різниця об'ємів, що описується робочими поверхнями цих пар зубів, витискується в нагнітальну лінію насоса. Але в даній конструкції шестеренного насоса подача робочої рідини не може регулюватися незалежно від кількості обертів шестерень, тому, що робочі об'єми камер всмоктування і нагнітання залишаються постійними. Найближчим аналогом даного винаходу є шестеренний насос відомий з документу UA 46251; в даному винаході є можливість безступеневого регулювання продуктивності насоса незалежно від кількості обертів шестерень. Задачею даного винаходу є можливість зміни обертового моменту і швидкості обертання шестерень при сталому об'ємі надходження рідини. Поставлена задача вирішується завдяки тому, що у відповідному гідравлічному приводі, що містить у щільноохоплюючому корпусі, шестерні з валами та камери всмоктування і нагнітання, введені такі конструктивні зміни: робочі шестерні виконані більшого діаметра, ніж допоміжні, корпус пристрою виконаний багатосекційним, секції між собою розділені герметизуючими перегородками, в перегородках виконані отвори з ущільнювачами, через отвори проходять рухомі подавальний та відсмоктуючий штоки. Робота пристрою пояснюється кресленнями. На фіг. 1 показаний поперечний переріз шестерень пристрою усередині його корпуса, що щільно їх охоплює, і отвори з ущільнювачами 8 в герметизуючих перегородках. На фіг. 2 показаний переріз пристрою по осях отворів 4,5 в герметизуючих перегородках, момент, коли включена одна секція пристрою, подавальний 9 та відсмоктуючий 10 штоки з отворами для подачі і випуску рідини. На фіг. 3 показаний переріз пристрою по осях отворів в герметизуючих перегородках в момент, коли включені всі секції пристрою. Гідравлічний пристрій працює таким чином. В неробочому стані (статика) в корпусі 1 (див. фіг. 1 і фіг. 2) знаходяться робоча 2 і допоміжна 6 шестерні, їх вали 3, 7 опираються при цьому на ущільнюючі втулки 8 (ущільнювачі виготовляються із пружного матеріалу, що відповідає тиску та іншим умовам). Подавальний 9 та відсмоктуючий 10 штоки виведені з секцій пристрою. При включенні пристрою подавальний 9 та відсмоктуючий 10 штоки просуваються в корпус 1 пристрою в одну або декілька секцій. При цьому рідина через отвір 11 в подавальному штоці 9 надходить у простір між робочою 2 і допоміжною 6 шестернями. Під дією тиску рідини шестерні починають рухатись, рідина між зубами шестерень заповнює весь простір секції і через отвір 11 у відсмоктуючому штоці 10 виходить у ємність для рідини. Рідина у пристрій подається та виводиться через вхідний та вихідний патрубки 13. Надлишки рідини постійно циркулюють через дренажний патрубок 14. В залежності від просування штоків 9,10 (див. фіг. 3) через герметизуючі перегородки 15 включається кількість секцій, необхідних для створення необхідної швидкості обертання шестерень і сили обертового моменту. 50 ФОРМУЛА ВИНАХОДУ 55 Гідравлічний привід, що містить корпус, який має камери всмоктування і нагнітання, вали з шестернями, які він щільно охоплює, який відрізняється тим, що шестерні пристрою розділені герметизуючими перегородками, в отворах між перегородками знаходяться рухомі подавальний і відсмоктуючий штоки. 1 UA 98972 C2 2 UA 98972 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
