Підфуркальна ложка

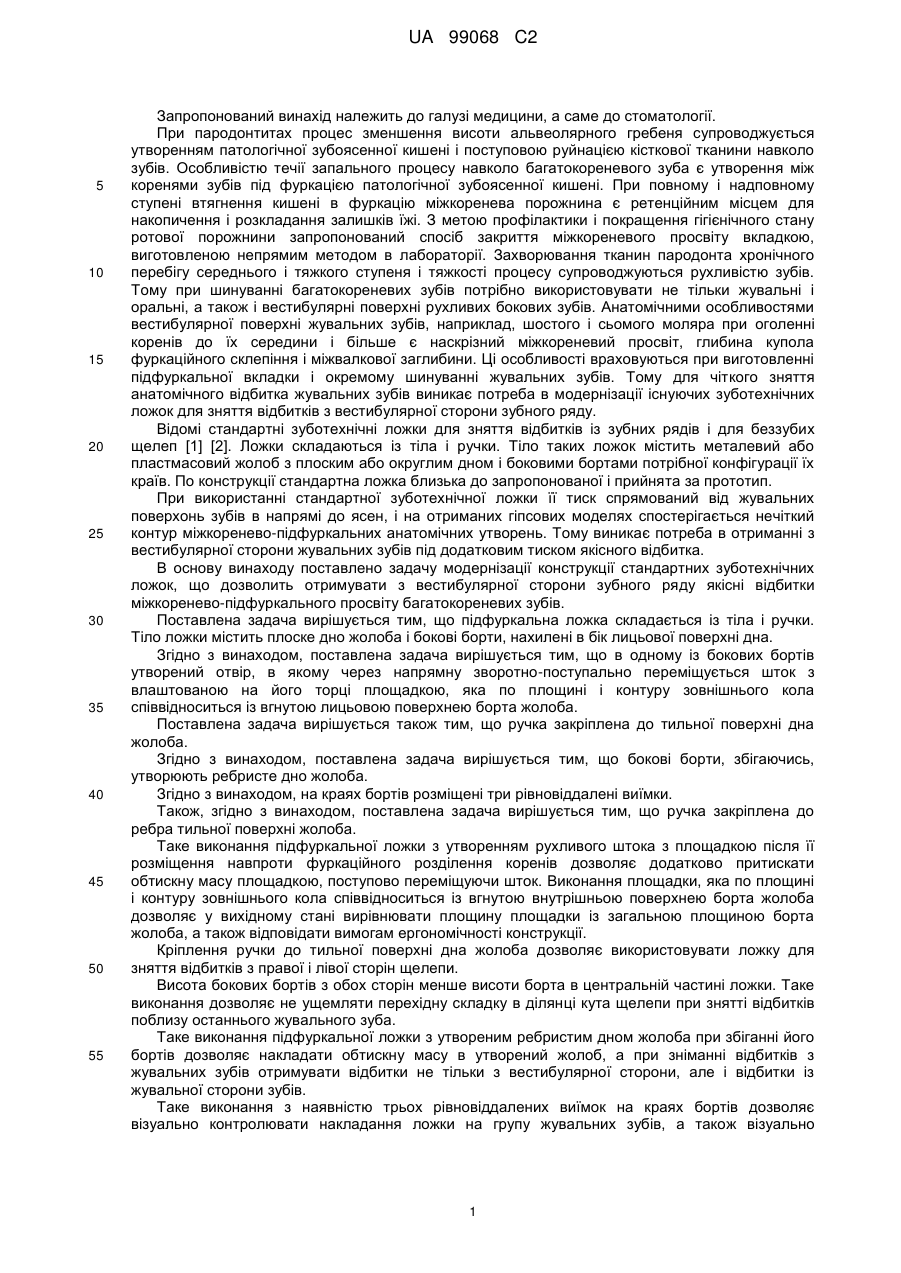

Реферат: Запропонований винахід належить до галузі медицини, а саме до стоматології. Суть винаходу полягає в тому, що ложка має вигляд плоского або ребристого жолоба, в одному із бокових бортів утворений отвір, в якому переміщується шток з влаштованою на його торці площадкою. Ручка ложки кріпиться до тильної поверхні дна або ребра жолоба. Технічний результат забезпечується тим, що площадка уможливлює додатковий тиск на відтискну масу, і цим досягається якісний відбиток міжкоренево-підфуркальної ділянки багатокореневих зубів. UA 99068 C2 (12) UA 99068 C2 UA 99068 C2 5 10 15 20 25 30 35 40 45 50 55 Запропонований винахід належить до галузі медицини, а саме до стоматології. При пародонтитах процес зменшення висоти альвеолярного гребеня супроводжується утворенням патологічної зубоясенної кишені і поступовою руйнацією кісткової тканини навколо зубів. Особливістю течії запального процесу навколо багатокореневого зуба є утворення між коренями зубів під фуркацією патологічної зубоясенної кишені. При повному і надповному ступені втягнення кишені в фуркацію міжкоренева порожнина є ретенційним місцем для накопичення і розкладання залишків їжі. З метою профілактики і покращення гігієнічного стану ротової порожнини запропонований спосіб закриття міжкореневого просвіту вкладкою, виготовленою непрямим методом в лабораторії. Захворювання тканин пародонта хронічного перебігу середнього і тяжкого ступеня і тяжкості процесу супроводжуються рухливістю зубів. Тому при шинуванні багатокореневих зубів потрібно використовувати не тільки жувальні і оральні, а також і вестибулярні поверхні рухливих бокових зубів. Анатомічними особливостями вестибулярної поверхні жувальних зубів, наприклад, шостого і сьомого моляра при оголенні коренів до їх середини і більше є наскрізний міжкореневий просвіт, глибина купола фуркаційного склепіння і міжвалкової заглибини. Ці особливості враховуються при виготовленні підфуркальної вкладки і окремому шинуванні жувальних зубів. Тому для чіткого зняття анатомічного відбитка жувальних зубів виникає потреба в модернізації існуючих зуботехнічних ложок для зняття відбитків з вестибулярної сторони зубного ряду. Відомі стандартні зуботехнічні ложки для зняття відбитків із зубних рядів і для беззубих щелеп [1] [2]. Ложки складаються із тіла і ручки. Тіло таких ложок містить металевий або пластмасовий жолоб з плоским або округлим дном і боковими бортами потрібної конфігурації їх країв. По конструкції стандартна ложка близька до запропонованої і прийнята за прототип. При використанні стандартної зуботехнічної ложки її тиск спрямований від жувальних поверхонь зубів в напрямі до ясен, і на отриманих гіпсових моделях спостерігається нечіткий контур міжкоренево-підфуркальних анатомічних утворень. Тому виникає потреба в отриманні з вестибулярної сторони жувальних зубів під додатковим тиском якісного відбитка. В основу винаходу поставлено задачу модернізації конструкції стандартних зуботехнічних ложок, що дозволить отримувати з вестибулярної сторони зубного ряду якісні відбитки міжкоренево-підфуркального просвіту багатокореневих зубів. Поставлена задача вирішується тим, що підфуркальна ложка складається із тіла і ручки. Тіло ложки містить плоске дно жолоба і бокові борти, нахилені в бік лицьової поверхні дна. Згідно з винаходом, поставлена задача вирішується тим, що в одному із бокових бортів утворений отвір, в якому через напрямну зворотно-поступально переміщується шток з влаштованою на його торці площадкою, яка по площині і контуру зовнішнього кола співвідноситься із вгнутою лицьовою поверхнею борта жолоба. Поставлена задача вирішується також тим, що ручка закріплена до тильної поверхні дна жолоба. Згідно з винаходом, поставлена задача вирішується тим, що бокові борти, збігаючись, утворюють ребристе дно жолоба. Згідно з винаходом, на краях бортів розміщені три рівновіддалені виїмки. Також, згідно з винаходом, поставлена задача вирішується тим, що ручка закріплена до ребра тильної поверхні жолоба. Таке виконання підфуркальної ложки з утворенням рухливого штока з площадкою після її розміщення навпроти фуркаційного розділення коренів дозволяє додатково притискати обтискну масу площадкою, поступово переміщуючи шток. Виконання площадки, яка по площині і контуру зовнішнього кола співвідноситься із вгнутою внутрішньою поверхнею борта жолоба дозволяє у вихідному стані вирівнювати площину площадки із загальною площиною борта жолоба, а також відповідати вимогам ергономічності конструкції. Кріплення ручки до тильної поверхні дна жолоба дозволяє використовувати ложку для зняття відбитків з правої і лівої сторін щелепи. Висота бокових бортів з обох сторін менше висоти борта в центральній частині ложки. Таке виконання дозволяє не ущемляти перехідну складку в ділянці кута щелепи при знятті відбитків поблизу останнього жувального зуба. Таке виконання підфуркальної ложки з утвореним ребристим дном жолоба при збіганні його бортів дозволяє накладати обтискну масу в утворений жолоб, а при зніманні відбитків з жувальних зубів отримувати відбитки не тільки з вестибулярної сторони, але і відбитки із жувальної сторони зубів. Таке виконання з наявністю трьох рівновіддалених виїмок на краях бортів дозволяє візуально контролювати накладання ложки на групу жувальних зубів, а також візуально 1 UA 99068 C2 5 10 15 20 25 співвідносити виїмки ложки міжзубним проміжкам так, що рухлива площадка опиняється навпроти фуркаційного розділення коренів багато кореневого зуба. Таке виконання кріплення ручки до ребра тильної поверхні жолоба не потребує максимального відкриття щелепи. Суть винаходу пояснює креслення, де на Фіг. 1 зображена підфуркальна ложка з плоским або округлим жолобом (загальний вигляд). На Фіг. 2 - підфуркальна ложка з ребристим жолобом. На Фіг. 3 - збільшений вигляд площадки з рухливим штоком: а) вигляд збоку; б) вигляд під кутом. Підфуркальна ложка складається із дна жолоба 1 і двох бокових бортів 2, ручки 3, що кріпиться до ребра 4 жолоба 1. Ручка 3 має узагальнений вигляд букви Т, що сприяє утриманню ложки з обох сторін. В одному з бортів 2 утворений отвір 5, в якому влаштований шток 6, що рухається по направляючій 7. На штоці 6 з торця кріпиться площадка 8, яка співвідноситься з вгнутістю 9 на внутрішній поверхні борта 2. По краю бортів 2 утворені по три рівновіддалені виїмки 10. Підфуркальна ложка використовується таким чином: в ложку з плоским жолобом накладають обтискну масу і як звичайну стандартну ложку притискають зверху на жувальні поверхні зубів. При використанні ложки з ребристим жолобом тримають ложку за ручку 3 і притискають її із обтискною масою до жувальних зубів з вестибулярної сторони. Під контролем зору влаштовують ложку так, щоб виїмки 10 опинились навпроти міжзубних проміжків, при цьому борти 2 ложки здійснюють тиск на зуби. Зупиняють притискання, пальцем руки натискаючи на шток 6. Поступово рухаючись в напрямі міжкоренево-підфуркального просвіту і площадкою 8 надають обтискній масі додаткового тиску, необхідного для отримання якісного відбитка. Джерела інформації: 1. Шаргородский Л.Е. Ортопедическая стоматология. - М.: Медгиз, 1953. - с. 20-21. 2. Копейкин В.Н. и соавторы. Зубопротезная техника. - М.: Медгиз, 1967. - с. 166-167. ФОРМУЛА ВИНАХОДУ 30 35 40 1. Підфуркальна ложка, тіло якої складається із металевого або пластмасового жолоба з плоским дном і боковими зовнішнім і внутрішнім бортами, нахиленими в бік лицьової поверхні дна; ручки, монолітно з'єднаної із зовнішнім бортом, яка відрізняється тим, що в одному з бокових бортів утворений отвір, в якому через направляючу зворотно-поступально перемішується шток з влаштованою на його торці площадкою, яка по площині і контуру зовнішнього кола співвідноситься із вгнутою внутрішньою поверхнею борта жолоба, а ручка закріплена до тильної поверхні дна жолоба. 2. Підфуркальна ложка за п. 1, яка відрізняється тим, що бокові борти, збігаючись, утворюють ребристе дно жолоба, і на краях двох бортів розміщені по три рівновіддалені виїмки, а ручка закріплена до ребра тильної поверхні жолоба. 2 UA 99068 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
