Регулятор тиску

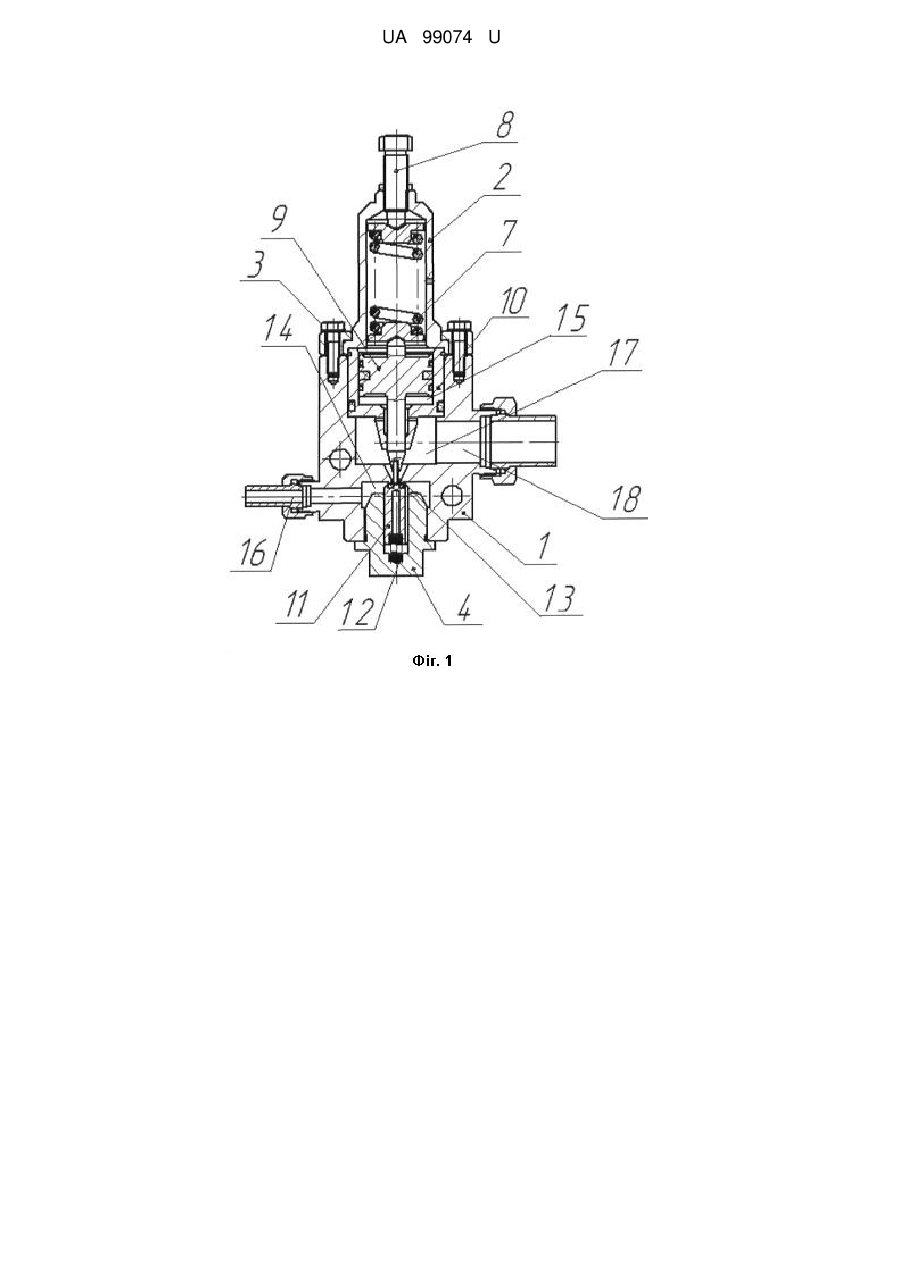

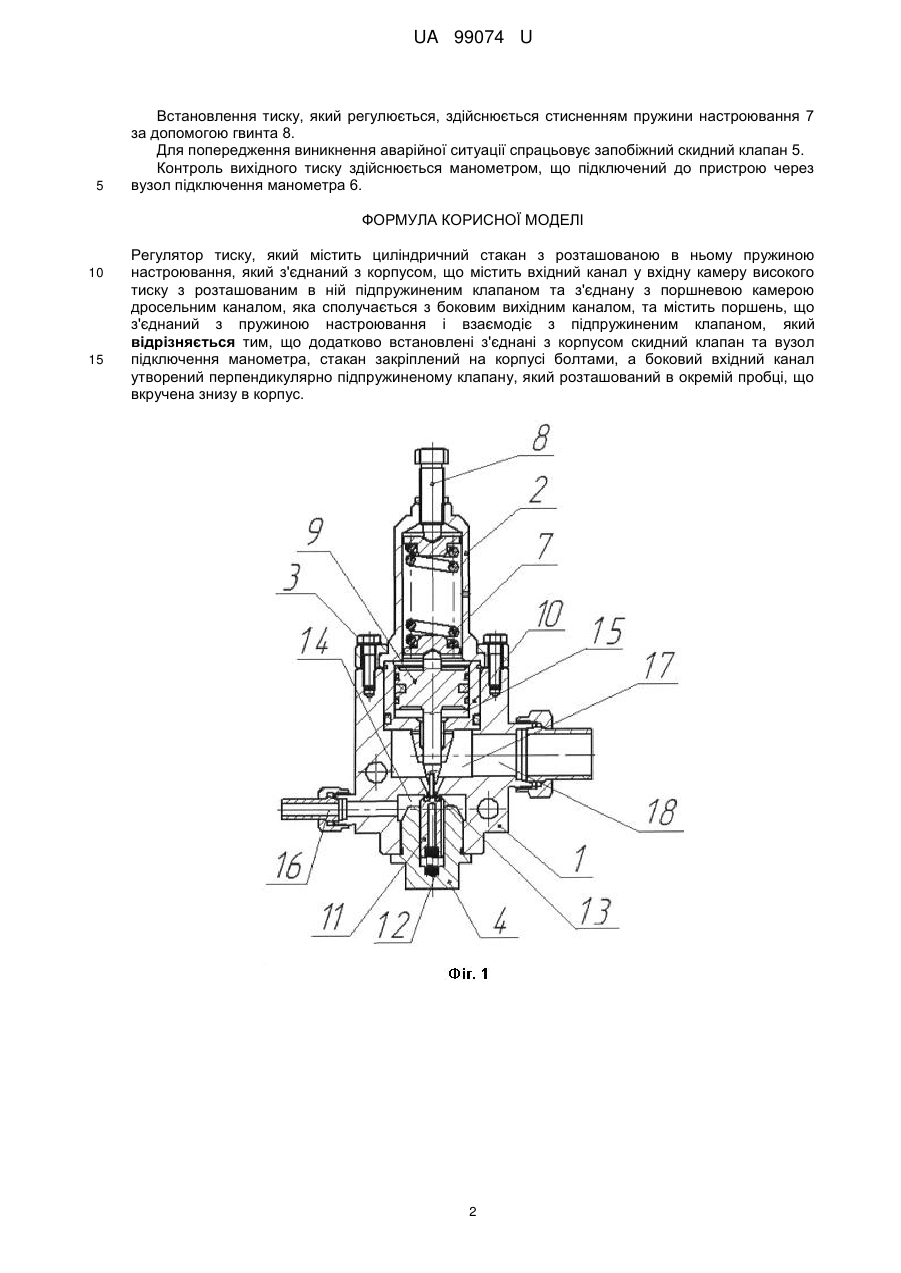

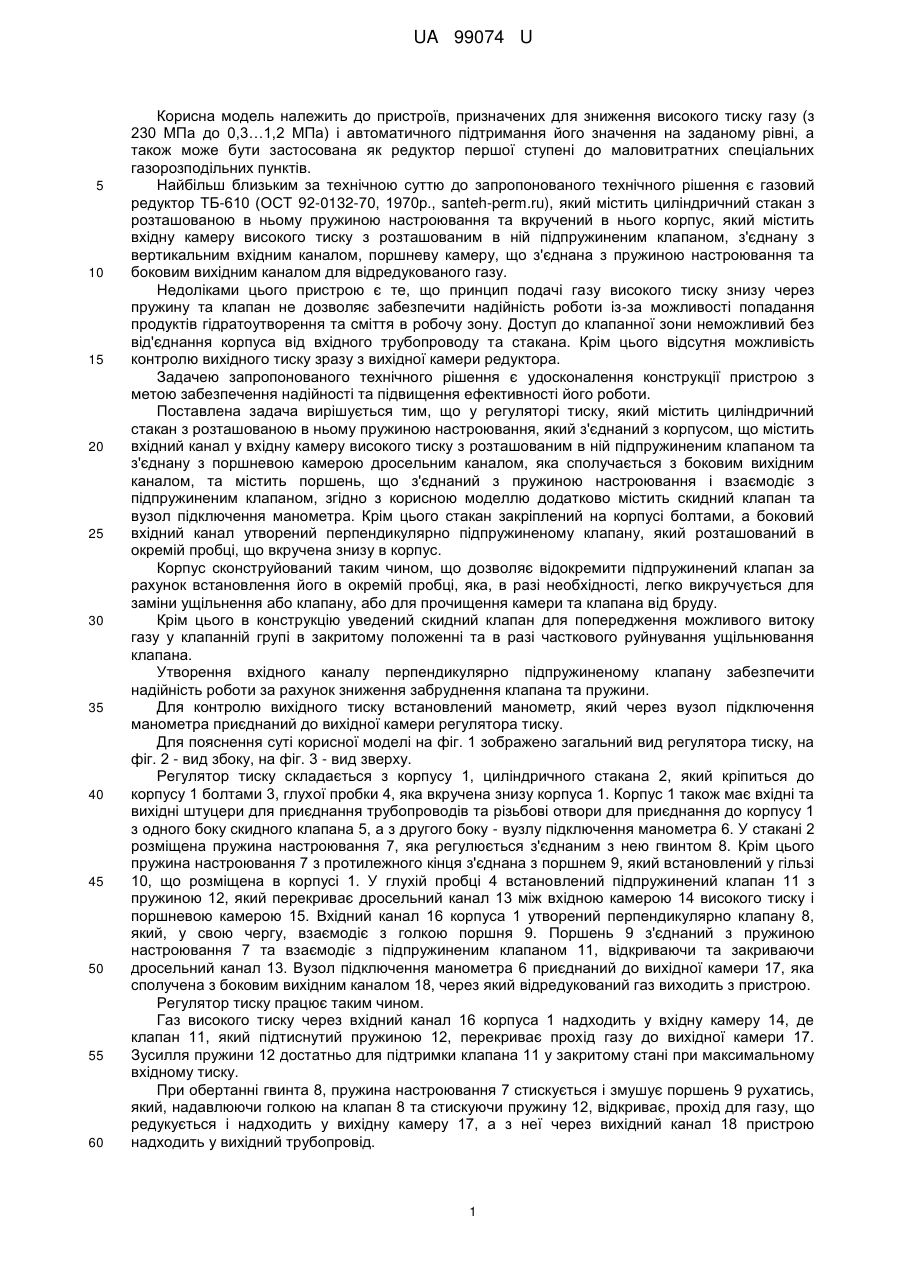

Реферат: Регулятор тиску містить циліндричний стакан з розташованою в ньому пружиною настроювання, який з'єднаний з корпусом, що містить вхідний канал у вхідну камеру високого тиску з розташованим в ній підпружиненим клапаном та з'єднану з поршневою камерою дросельним каналом, яка сполучається з боковим вихідним каналом, та містить поршень, що з'єднаний з пружиною настроювання і взаємодіє з підпружиненим клапаном. Додатково в пристрої встановлені з'єднані з корпусом скидний клапан та вузол підключення манометра, стакан закріплений на корпусі болтами, а боковий вхідний канал утворений перпендикулярно підпружиненому клапану, який розташований в окремій пробці, що вкручена знизу в корпус. UA 99074 U (54) РЕГУЛЯТОР ТИСКУ UA 99074 U UA 99074 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, призначених для зниження високого тиску газу (з 230 МПа до 0,3…1,2 МПа) і автоматичного підтримання його значення на заданому рівні, а також може бути застосована як редуктор першої ступені до маловитратних спеціальних газорозподільних пунктів. Найбільш близьким за технічною суттю до запропонованого технічного рішення є газовий редуктор ТБ-610 (ОСТ 92-0132-70, 1970р., santeh-perm.ru), який містить циліндричний стакан з розташованою в ньому пружиною настроювання та вкручений в нього корпус, який містить вхідну камеру високого тиску з розташованим в ній підпружиненим клапаном, з'єднану з вертикальним вхідним каналом, поршневу камеру, що з'єднана з пружиною настроювання та боковим вихідним каналом для відредукованого газу. Недоліками цього пристрою є те, що принцип подачі газу високого тиску знизу через пружину та клапан не дозволяє забезпечити надійність роботи із-за можливості попадання продуктів гідратоутворення та сміття в робочу зону. Доступ до клапанної зони неможливий без від'єднання корпуса від вхідного трубопроводу та стакана. Крім цього відсутня можливість контролю вихідного тиску зразу з вихідної камери редуктора. Задачею запропонованого технічного рішення є удосконалення конструкції пристрою з метою забезпечення надійності та підвищення ефективності його роботи. Поставлена задача вирішується тим, що у регуляторі тиску, який містить циліндричний стакан з розташованою в ньому пружиною настроювання, який з'єднаний з корпусом, що містить вхідний канал у вхідну камеру високого тиску з розташованим в ній підпружиненим клапаном та з'єднану з поршневою камерою дросельним каналом, яка сполучається з боковим вихідним каналом, та містить поршень, що з'єднаний з пружиною настроювання і взаємодіє з підпружиненим клапаном, згідно з корисною моделлю додатково містить скидний клапан та вузол підключення манометра. Крім цього стакан закріплений на корпусі болтами, а боковий вхідний канал утворений перпендикулярно підпружиненому клапану, який розташований в окремій пробці, що вкручена знизу в корпус. Корпус сконструйований таким чином, що дозволяє відокремити підпружинений клапан за рахунок встановлення його в окремій пробці, яка, в разі необхідності, легко викручується для заміни ущільнення або клапану, або для прочищення камери та клапана від бруду. Крім цього в конструкцію уведений скидний клапан для попередження можливого витоку газу у клапанній групі в закритому положенні та в разі часткового руйнування ущільнювання клапана. Утворення вхідного каналу перпендикулярно підпружиненому клапану забезпечити надійність роботи за рахунок зниження забруднення клапана та пружини. Для контролю вихідного тиску встановлений манометр, який через вузол підключення манометра приєднаний до вихідної камери регулятора тиску. Для пояснення суті корисної моделі на фіг. 1 зображено загальний вид регулятора тиску, на фіг. 2 - вид збоку, на фіг. 3 - вид зверху. Регулятор тиску складається з корпусу 1, циліндричного стакана 2, який кріпиться до корпусу 1 болтами 3, глухої пробки 4, яка вкручена знизу корпуса 1. Корпус 1 також має вхідні та вихідні штуцери для приєднання трубопроводів та різьбові отвори для приєднання до корпусу 1 з одного боку скидного клапана 5, а з другого боку - вузлу підключення манометра 6. У стакані 2 розміщена пружина настроювання 7, яка регулюється з'єднаним з нею гвинтом 8. Крім цього пружина настроювання 7 з протилежного кінця з'єднана з поршнем 9, який встановлений у гільзі 10, що розміщена в корпусі 1. У глухій пробці 4 встановлений підпружинений клапан 11 з пружиною 12, який перекриває дросельний канал 13 між вхідною камерою 14 високого тиску і поршневою камерою 15. Вхідний канал 16 корпуса 1 утворений перпендикулярно клапану 8, який, у свою чергу, взаємодіє з голкою поршня 9. Поршень 9 з'єднаний з пружиною настроювання 7 та взаємодіє з підпружиненим клапаном 11, відкриваючи та закриваючи дросельний канал 13. Вузол підключення манометра 6 приєднаний до вихідної камери 17, яка сполучена з боковим вихідним каналом 18, через який відредукований газ виходить з пристрою. Регулятор тиску працює таким чином. Газ високого тиску через вхідний канал 16 корпуса 1 надходить у вхідну камеру 14, де клапан 11, який підтиснутий пружиною 12, перекриває прохід газу до вихідної камери 17. Зусилля пружини 12 достатньо для підтримки клапана 11 у закритому стані при максимальному вхідному тиску. При обертанні гвинта 8, пружина настроювання 7 стискується і змушує поршень 9 рухатись, який, надавлюючи голкою на клапан 8 та стискуючи пружину 12, відкриває, прохід для газу, що редукується і надходить у вихідну камеру 17, а з неї через вихідний канал 18 пристрою надходить у вихідний трубопровід. 1 UA 99074 U 5 Встановлення тиску, який регулюється, здійснюється стисненням пружини настроювання 7 за допомогою гвинта 8. Для попередження виникнення аварійної ситуації спрацьовує запобіжний скидний клапан 5. Контроль вихідного тиску здійснюється манометром, що підключений до пристрою через вузол підключення манометра 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Регулятор тиску, який містить циліндричний стакан з розташованою в ньому пружиною настроювання, який з'єднаний з корпусом, що містить вхідний канал у вхідну камеру високого тиску з розташованим в ній підпружиненим клапаном та з'єднану з поршневою камерою дросельним каналом, яка сполучається з боковим вихідним каналом, та містить поршень, що з'єднаний з пружиною настроювання і взаємодіє з підпружиненим клапаном, який відрізняється тим, що додатково встановлені з'єднані з корпусом скидний клапан та вузол підключення манометра, стакан закріплений на корпусі болтами, а боковий вхідний канал утворений перпендикулярно підпружиненому клапану, який розташований в окремій пробці, що вкручена знизу в корпус. 2 UA 99074 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
