Регулятор тиску
Формула / Реферат
Регулятор тиску, що містить корпус з вхідним, вихідним та осьовим каналами різних діаметрів, підпружинений керуючий клапан, розміщений на осьовому каналі більшого діаметра і підпружинений основний клапан, розташований на осьовому каналі меншого діаметра, підклапанні порожнини, з'єднані між собою каналом, виконаним в корпусі, крім того, підклапанні і надклапанні порожнини, зв'язані каналами з атмосферою, який відрізняється тим, що основний клапан виконаний за одне ціле з хвостовиком, пропущеним через центральний отвір ковпачкової гайки, на якому закріплені електроконтакти, що замикають ланцюг струму на електродвигун компресора.
Текст

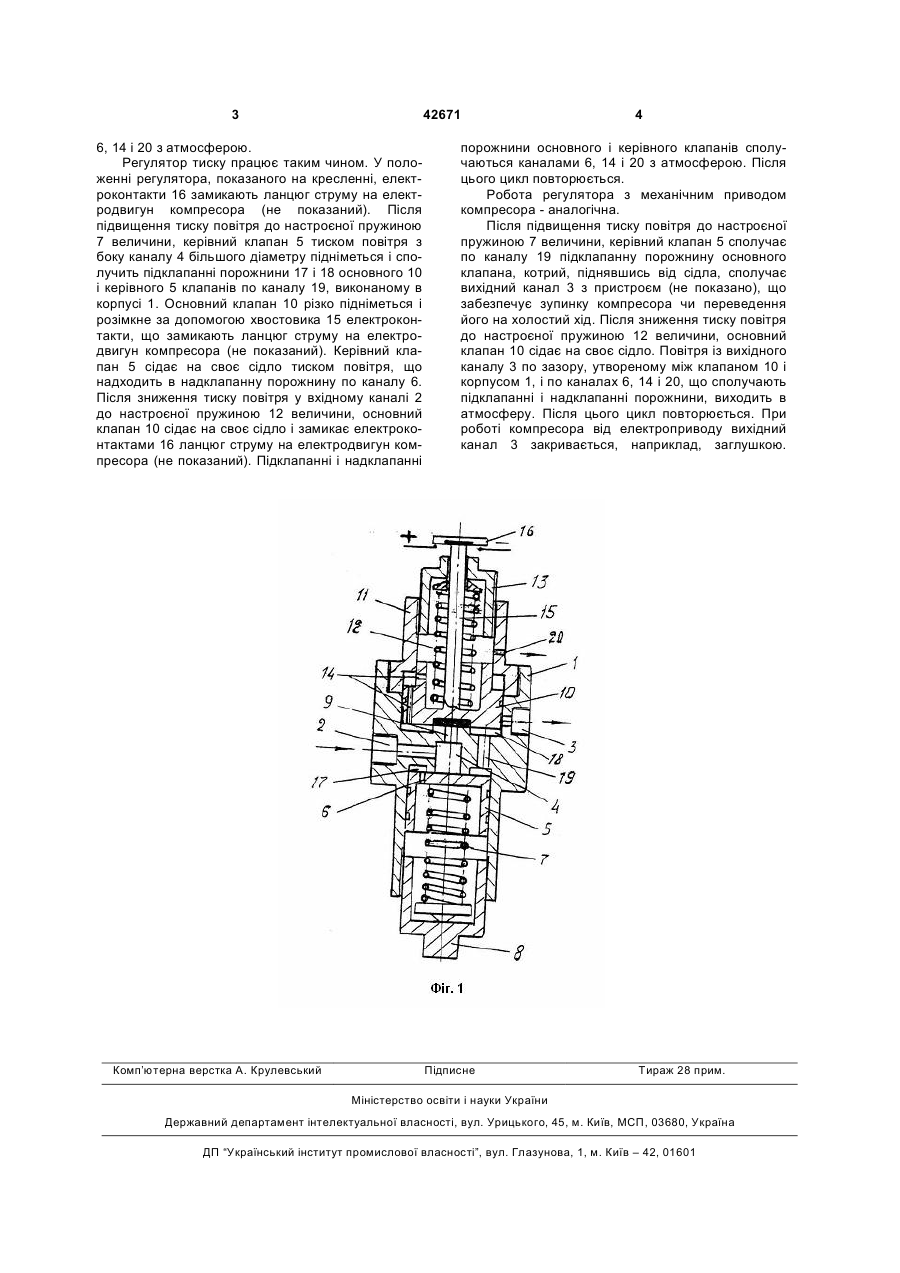

Регулятор тиску, що містить корпус з вхідним, вихідним та осьовим каналами різних діаметрів, підпружинений керуючий клапан, розміщений на осьовому каналі більшого діаметра і підпружине 3 42671 6, 14 і 20 з атмосферою. Регулятор тиску працює таким чином. У положенні регулятора, показаного на кресленні, електроконтакти 16 замикають ланцюг струму на електродвигун компресора (не показаний). Після підвищення тиску повітря до настроєної пружиною 7 величини, керівний клапан 5 тиском повітря з боку каналу 4 більшого діаметру підніметься і сполучить підклапанні порожнини 17 і 18 основного 10 і керівного 5 клапанів по каналу 19, виконаному в корпусі 1. Основний клапан 10 різко підніметься і розімкне за допомогою хвостовика 15 електроконтакти, що замикають ланцюг струму на електродвигун компресора (не показаний). Керівний клапан 5 сідає на своє сідло тиском повітря, що надходить в надклапанну порожнину по каналу 6. Після зниження тиску повітря у вхідному каналі 2 до настроєної пружиною 12 величини, основний клапан 10 сідає на своє сідло і замикає електроконтактами 16 ланцюг струму на електродвигун компресора (не показаний). Підклапанні і надклапанні Комп’ютерна верстка А. Крулевський 4 порожнини основного і керівного клапанів сполучаються каналами 6, 14 і 20 з атмосферою. Після цього цикл повторюється. Робота регулятора з механічним приводом компресора - аналогічна. Після підвищення тиску повітря до настроєної пружиною 7 величини, керівний клапан 5 сполучає по каналу 19 підклапанну порожнину основного клапана, котрий, піднявшись від сідла, сполучає вихідний канал 3 з пристроєм (не показано), що забезпечує зупинку компресора чи переведення його на холостий хід. Після зниження тиску повітря до настроєної пружиною 12 величини, основний клапан 10 сідає на своє сідло. Повітря із вихідного каналу 3 по зазору, утвореному між клапаном 10 і корпусом 1, і по каналах 6, 14 і 20, що сполучають підклапанні і надклапанні порожнини, виходить в атмосферу. Після цього цикл повторюється. При роботі компресора від електроприводу вихідний канал 3 закривається, наприклад, заглушкою. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPressure regulator
Автори англійськоюMarkovskyi Volodymyr Kindratovych
Назва патенту російськоюРегулятор давления
Автори російськоюМарковский Владимир Кондратьевич
МПК / Мітки
МПК: G05D 16/00
