Муфта втулкова запобіжна пружна

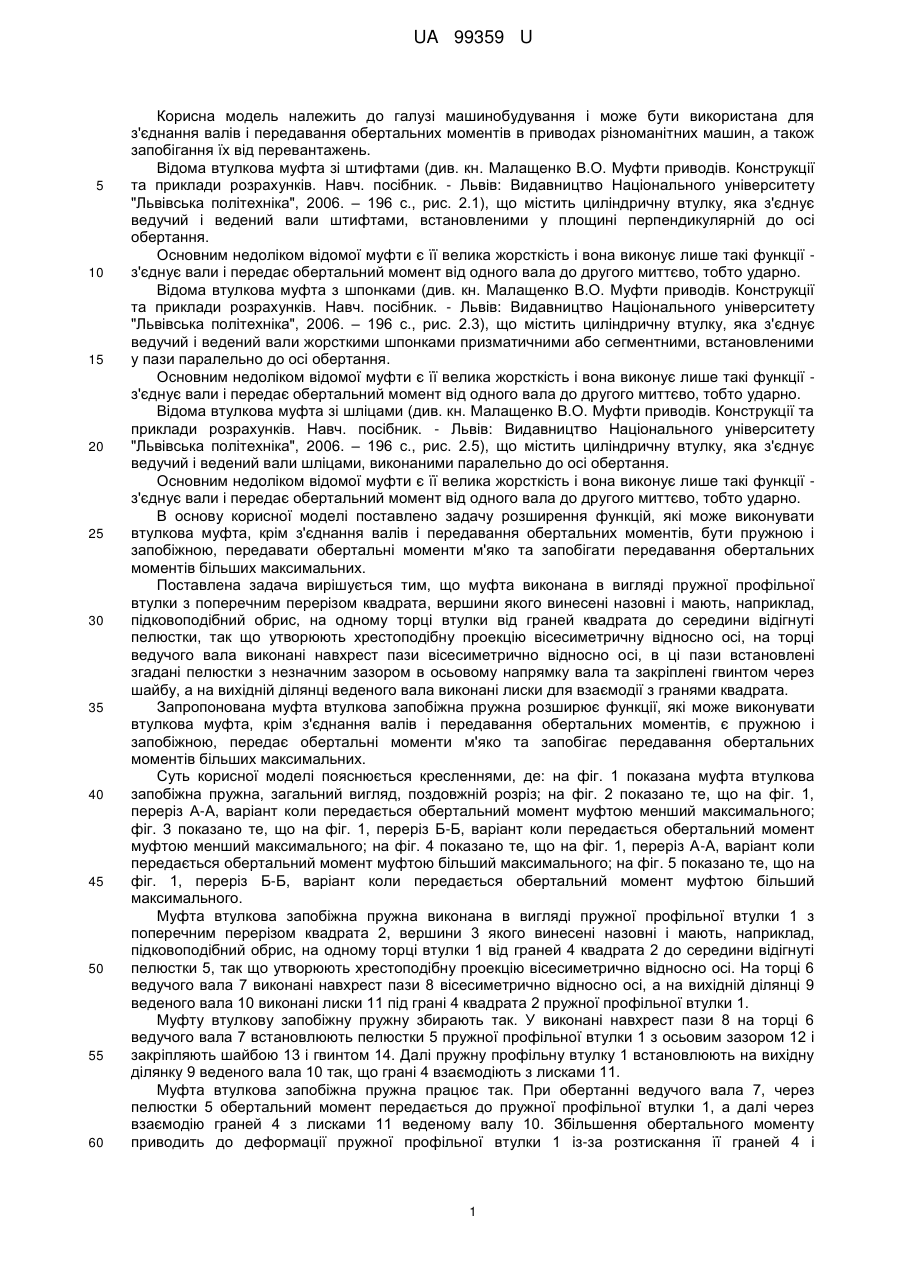

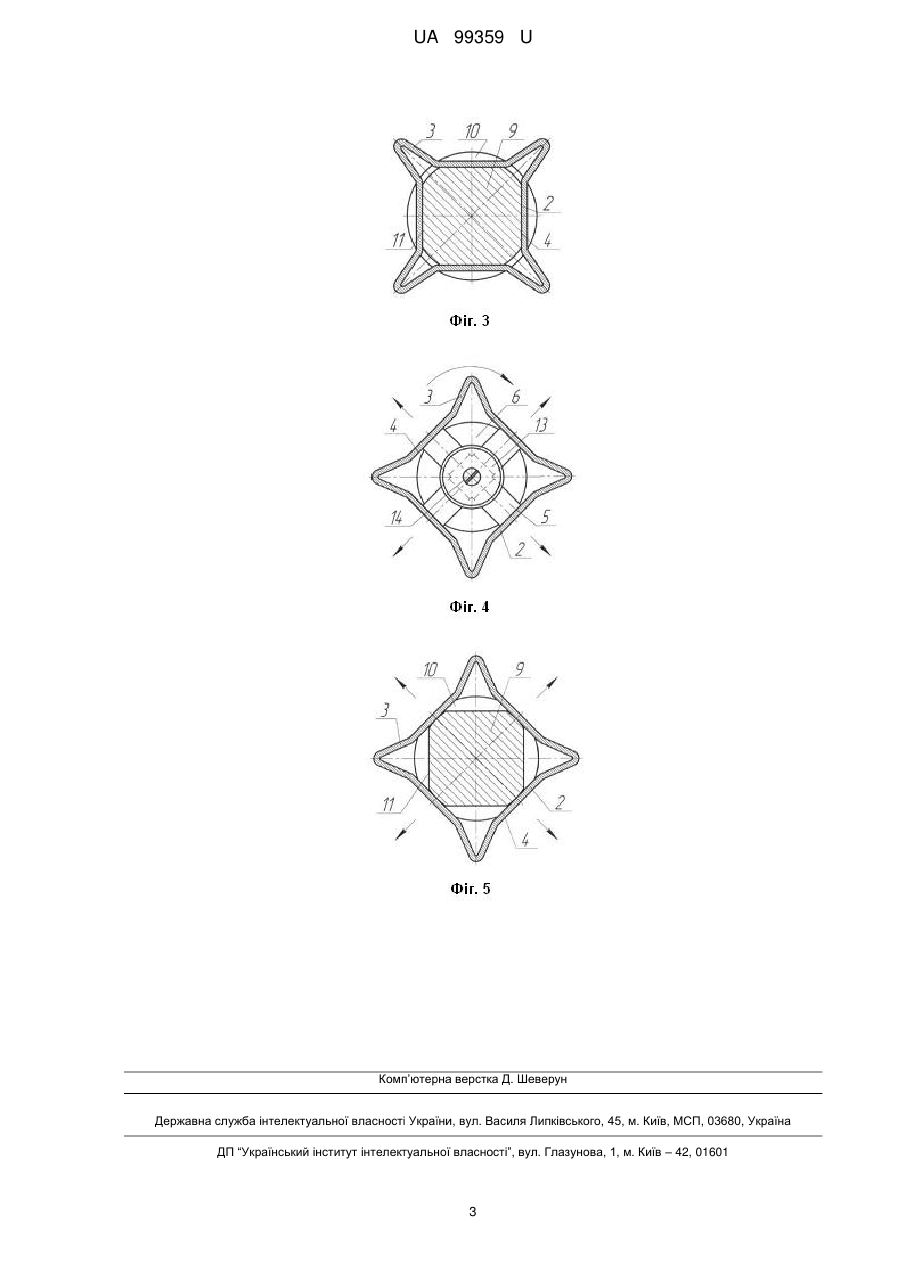

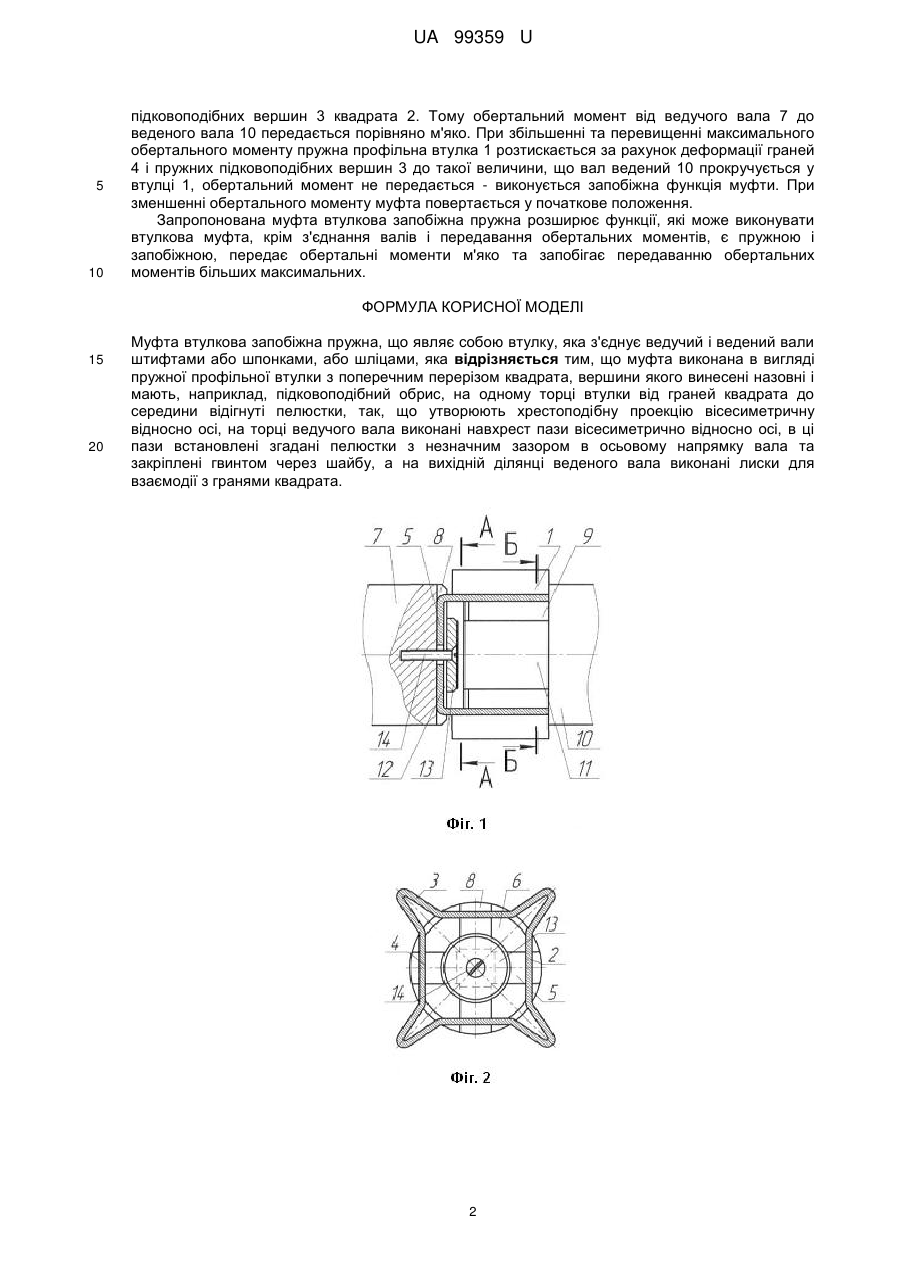

Реферат: Муфта втулкова запобіжна пружна являє собою втулку, яка з'єднує ведучий і ведений вали штифтами або шпонками, або шліцами. Муфта виконана в вигляді пружної профільної втулки з поперечним перерізом квадрата, вершини якого винесені назовні і мають, наприклад, підковоподібний обрис. На одному торці втулки від граней квадрата до середини відігнуті пелюстки, так, що утворюють хрестоподібну проекцію вісесиметричну відносно осі. На торці ведучого вала виконані навхрест пази вісесиметрично відносно осі, в ці пази встановлені згадані пелюстки з незначним зазором в осьовому напрямку вала та закріплені гвинтом через шайбу. На вихідній ділянці веденого вала виконані лиски для взаємодії з гранями квадрата. UA 99359 U (54) МУФТА ВТУЛКОВА ЗАПОБІЖНА ПРУЖНА UA 99359 U UA 99359 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і може бути використана для з'єднання валів і передавання обертальних моментів в приводах різноманітних машин, а також запобігання їх від перевантажень. Відома втулкова муфта зі штифтами (див. кн. Малащенко В.О. Муфти приводів. Конструкції та приклади розрахунків. Навч. посібник. - Львів: Видавництво Національного університету "Львівська політехніка", 2006. – 196 с., рис. 2.1), що містить циліндричну втулку, яка з'єднує ведучий і ведений вали штифтами, встановленими у площині перпендикулярній до осі обертання. Основним недоліком відомої муфти є її велика жорсткість і вона виконує лише такі функції з'єднує вали і передає обертальний момент від одного вала до другого миттєво, тобто ударно. Відома втулкова муфта з шпонками (див. кн. Малащенко В.О. Муфти приводів. Конструкції та приклади розрахунків. Навч. посібник. - Львів: Видавництво Національного університету "Львівська політехніка", 2006. – 196 с., рис. 2.3), що містить циліндричну втулку, яка з'єднує ведучий і ведений вали жорсткими шпонками призматичними або сегментними, встановленими у пази паралельно до осі обертання. Основним недоліком відомої муфти є її велика жорсткість і вона виконує лише такі функції з'єднує вали і передає обертальний момент від одного вала до другого миттєво, тобто ударно. Відома втулкова муфта зі шліцами (див. кн. Малащенко В.О. Муфти приводів. Конструкції та приклади розрахунків. Навч. посібник. - Львів: Видавництво Національного університету "Львівська політехніка", 2006. – 196 с., рис. 2.5), що містить циліндричну втулку, яка з'єднує ведучий і ведений вали шліцами, виконаними паралельно до осі обертання. Основним недоліком відомої муфти є її велика жорсткість і вона виконує лише такі функції з'єднує вали і передає обертальний момент від одного вала до другого миттєво, тобто ударно. В основу корисної моделі поставлено задачу розширення функцій, які може виконувати втулкова муфта, крім з'єднання валів і передавання обертальних моментів, бути пружною і запобіжною, передавати обертальні моменти м'яко та запобігати передавання обертальних моментів більших максимальних. Поставлена задача вирішується тим, що муфта виконана в вигляді пружної профільної втулки з поперечним перерізом квадрата, вершини якого винесені назовні і мають, наприклад, підковоподібний обрис, на одному торці втулки від граней квадрата до середини відігнуті пелюстки, так що утворюють хрестоподібну проекцію вісесиметричну відносно осі, на торці ведучого вала виконані навхрест пази вісесиметрично відносно осі, в ці пази встановлені згадані пелюстки з незначним зазором в осьовому напрямку вала та закріплені гвинтом через шайбу, а на вихідній ділянці веденого вала виконані лиски для взаємодії з гранями квадрата. Запропонована муфта втулкова запобіжна пружна розширює функції, які може виконувати втулкова муфта, крім з'єднання валів і передавання обертальних моментів, є пружною і запобіжною, передає обертальні моменти м'яко та запобігає передавання обертальних моментів більших максимальних. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана муфта втулкова запобіжна пружна, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, переріз А-А, варіант коли передається обертальний момент муфтою менший максимального; фіг. 3 показано те, що на фіг. 1, переріз Б-Б, варіант коли передається обертальний момент муфтою менший максимального; на фіг. 4 показано те, що на фіг. 1, переріз А-А, варіант коли передається обертальний момент муфтою більший максимального; на фіг. 5 показано те, що на фіг. 1, переріз Б-Б, варіант коли передається обертальний момент муфтою більший максимального. Муфта втулкова запобіжна пружна виконана в вигляді пружної профільної втулки 1 з поперечним перерізом квадрата 2, вершини 3 якого винесені назовні і мають, наприклад, підковоподібний обрис, на одному торці втулки 1 від граней 4 квадрата 2 до середини відігнуті пелюстки 5, так що утворюють хрестоподібну проекцію вісесиметрично відносно осі. На торці 6 ведучого вала 7 виконані навхрест пази 8 вісесиметрично відносно осі, а на вихідній ділянці 9 веденого вала 10 виконані лиски 11 під грані 4 квадрата 2 пружної профільної втулки 1. Муфту втулкову запобіжну пружну збирають так. У виконані навхрест пази 8 на торці 6 ведучого вала 7 встановлюють пелюстки 5 пружної профільної втулки 1 з осьовим зазором 12 і закріпляють шайбою 13 і гвинтом 14. Далі пружну профільну втулку 1 встановлюють на вихідну ділянку 9 веденого вала 10 так, що грані 4 взаємодіють з лисками 11. Муфта втулкова запобіжна пружна працює так. При обертанні ведучого вала 7, через пелюстки 5 обертальний момент передається до пружної профільної втулки 1, а далі через взаємодію граней 4 з лисками 11 веденому валу 10. Збільшення обертального моменту приводить до деформації пружної профільної втулки 1 із-за розтискання її граней 4 і 1 UA 99359 U 5 10 підковоподібних вершин 3 квадрата 2. Тому обертальний момент від ведучого вала 7 до веденого вала 10 передається порівняно м'яко. При збільшенні та перевищенні максимального обертального моменту пружна профільна втулка 1 розтискається за рахунок деформації граней 4 і пружних підковоподібних вершин 3 до такої величини, що вал ведений 10 прокручується у втулці 1, обертальний момент не передається - виконується запобіжна функція муфти. При зменшенні обертального моменту муфта повертається у початкове положення. Запропонована муфта втулкова запобіжна пружна розширює функції, які може виконувати втулкова муфта, крім з'єднання валів і передавання обертальних моментів, є пружною і запобіжною, передає обертальні моменти м'яко та запобігає передаванню обертальних моментів більших максимальних. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Муфта втулкова запобіжна пружна, що являє собою втулку, яка з'єднує ведучий і ведений вали штифтами або шпонками, або шліцами, яка відрізняється тим, що муфта виконана в вигляді пружної профільної втулки з поперечним перерізом квадрата, вершини якого винесені назовні і мають, наприклад, підковоподібний обрис, на одному торці втулки від граней квадрата до середини відігнуті пелюстки, так, що утворюють хрестоподібну проекцію вісесиметричну відносно осі, на торці ведучого вала виконані навхрест пази вісесиметрично відносно осі, в ці пази встановлені згадані пелюстки з незначним зазором в осьовому напрямку вала та закріплені гвинтом через шайбу, а на вихідній ділянці веденого вала виконані лиски для взаємодії з гранями квадрата. 2 UA 99359 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
