Пристрій для виготовлення виступів складеної зіркоподібної пружини

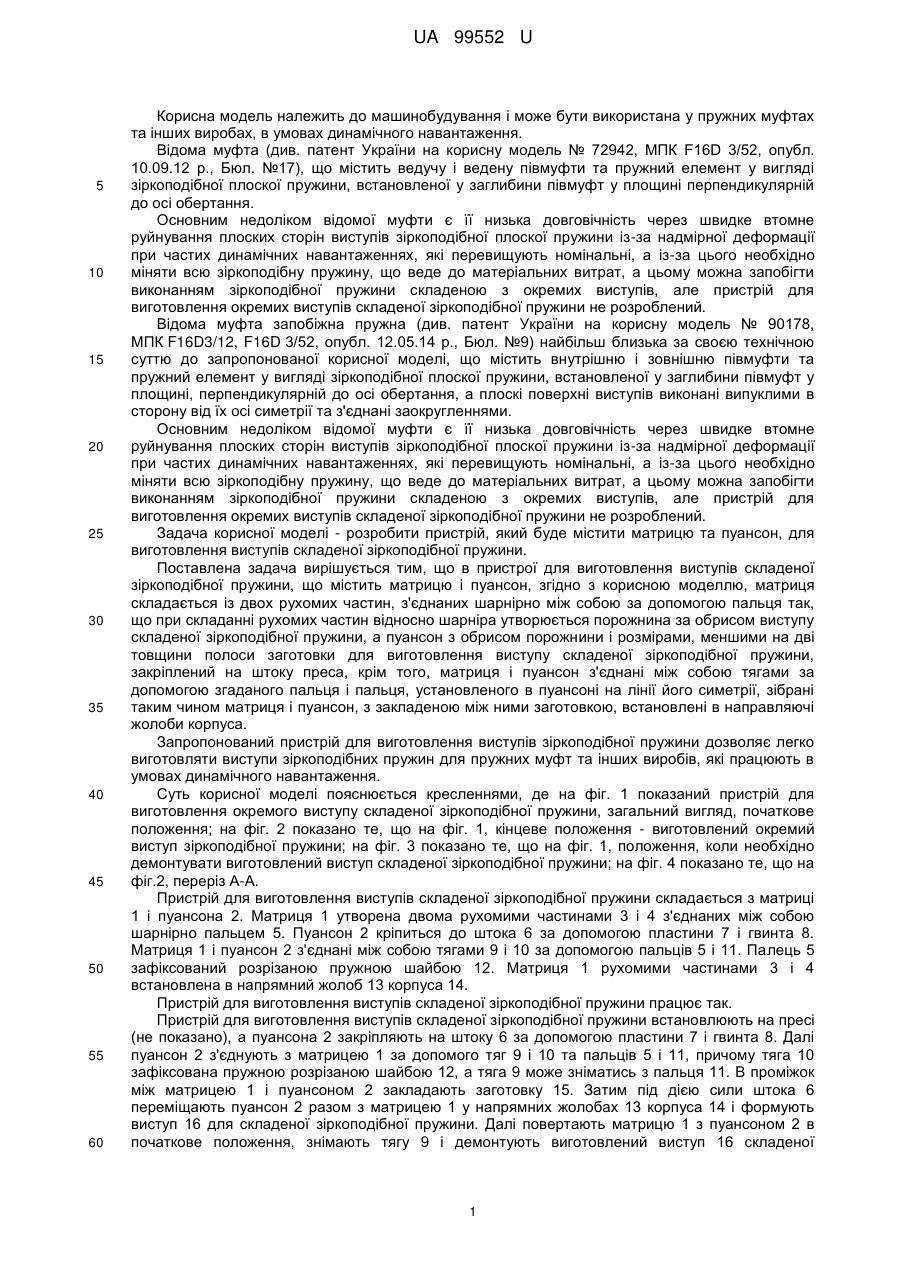

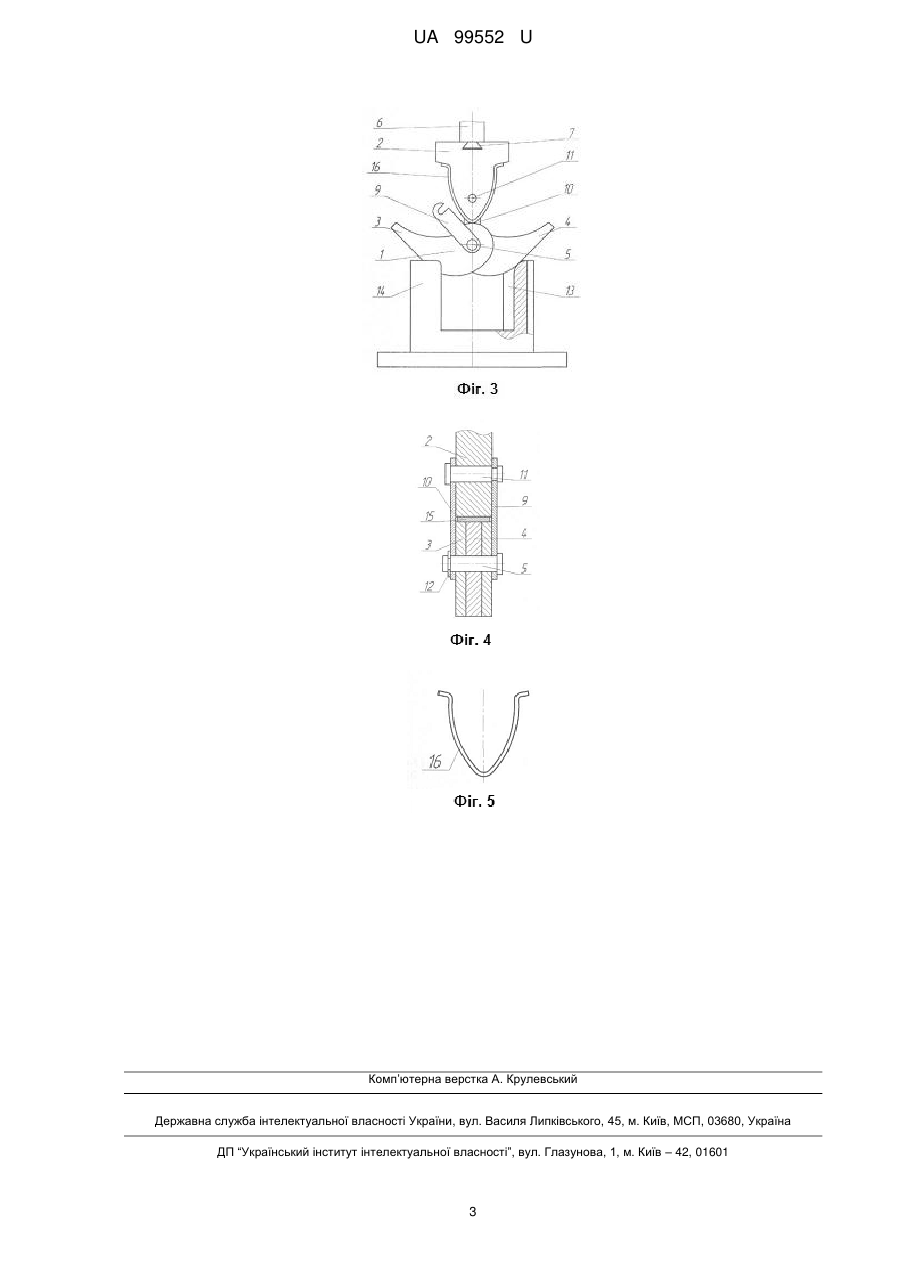

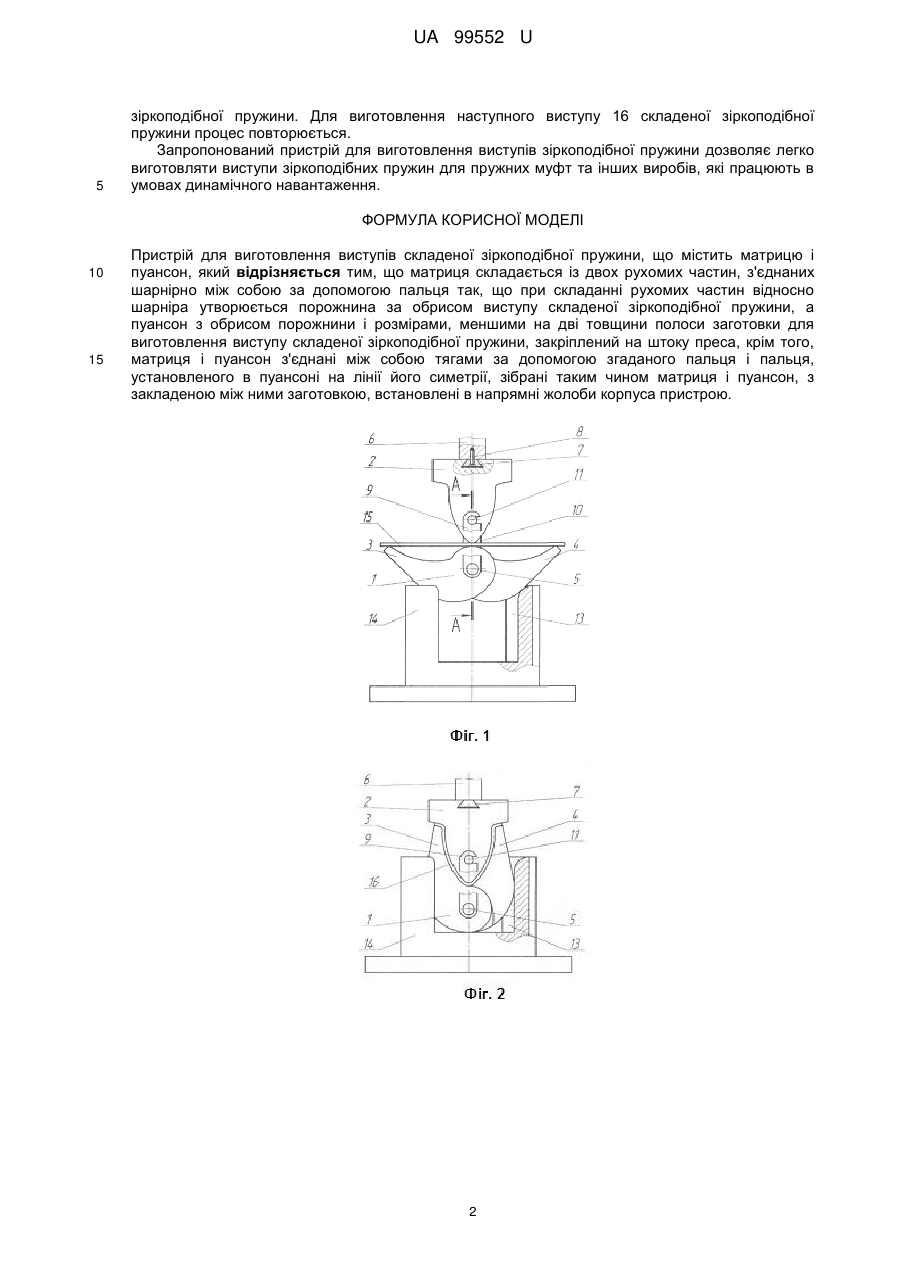

Реферат: Пристрій для виготовлення виступів складеної зіркоподібної пружини містить матрицю і пуансон. Матриця складається із двох рухомих частин, з'єднаних шарнірно між собою за допомогою пальця так, що при складанні рухомих частин відносно шарніра утворюється порожнина за обрисом виступу складеної зіркоподібної пружини, а пуансон з обрисом порожнини і розмірами, меншими на дві товщини полоси заготовки для виготовлення виступу складеної зіркоподібної пружини, закріплений на штоку преса. Матриця і пуансон з'єднані між собою тягами за допомогою згаданого пальця і пальця, установленого в пуансоні на лінії його симетрії, зібрані таким чином матриця і пуансон, з закладеною між ними заготовкою, встановлені в напрямні жолоби корпуса пристрою. UA 99552 U (54) ПРИСТРІЙ ДЛЯ ВИГОТОВЛЕННЯ ВИСТУПІВ СКЛАДЕНОЇ ЗІРКОПОДІБНОЇ ПРУЖИНИ UA 99552 U UA 99552 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і може бути використана у пружних муфтах та інших виробах, в умовах динамічного навантаження. Відома муфта (див. патент України на корисну модель № 72942, МПК F16D 3/52, опубл. 10.09.12 р., Бюл. №17), що містить ведучу і ведену півмуфти та пружний елемент у вигляді зіркоподібної плоскої пружини, встановленої у заглибини півмуфт у площині перпендикулярній до осі обертання. Основним недоліком відомої муфти є її низька довговічність через швидке втомне руйнування плоских сторін виступів зіркоподібної плоскої пружини із-за надмірної деформації при частих динамічних навантаженнях, які перевищують номінальні, а із-за цього необхідно міняти всю зіркоподібну пружину, що веде до матеріальних витрат, а цьому можна запобігти виконанням зіркоподібної пружини складеною з окремих виступів, але пристрій для виготовлення окремих виступів складеної зіркоподібної пружини не розроблений. Відома муфта запобіжна пружна (див. патент України на корисну модель № 90178, МПК F16D3/12, F16D 3/52, опубл. 12.05.14 р., Бюл. №9) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, що містить внутрішню і зовнішню півмуфти та пружний елемент у вигляді зіркоподібної плоскої пружини, встановленої у заглибини півмуфт у площині, перпендикулярній до осі обертання, а плоскі поверхні виступів виконані випуклими в сторону від їх осі симетрії та з'єднані заокругленнями. Основним недоліком відомої муфти є її низька довговічність через швидке втомне руйнування плоских сторін виступів зіркоподібної плоскої пружини із-за надмірної деформації при частих динамічних навантаженнях, які перевищують номінальні, а із-за цього необхідно міняти всю зіркоподібну пружину, що веде до матеріальних витрат, а цьому можна запобігти виконанням зіркоподібної пружини складеною з окремих виступів, але пристрій для виготовлення окремих виступів складеної зіркоподібної пружини не розроблений. Задача корисної моделі - розробити пристрій, який буде містити матрицю та пуансон, для виготовлення виступів складеної зіркоподібної пружини. Поставлена задача вирішується тим, що в пристрої для виготовлення виступів складеної зіркоподібної пружини, що містить матрицю і пуансон, згідно з корисною моделлю, матриця складається із двох рухомих частин, з'єднаних шарнірно між собою за допомогою пальця так, що при складанні рухомих частин відносно шарніра утворюється порожнина за обрисом виступу складеної зіркоподібної пружини, а пуансон з обрисом порожнини і розмірами, меншими на дві товщини полоси заготовки для виготовлення виступу складеної зіркоподібної пружини, закріплений на штоку преса, крім того, матриця і пуансон з'єднані між собою тягами за допомогою згаданого пальця і пальця, установленого в пуансоні на лінії його симетрії, зібрані таким чином матриця і пуансон, з закладеною між ними заготовкою, встановлені в направляючі жолоби корпуса. Запропонований пристрій для виготовлення виступів зіркоподібної пружини дозволяє легко виготовляти виступи зіркоподібних пружин для пружних муфт та інших виробів, які працюють в умовах динамічного навантаження. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний пристрій для виготовлення окремого виступу складеної зіркоподібної пружини, загальний вигляд, початкове положення; на фіг. 2 показано те, що на фіг. 1, кінцеве положення - виготовлений окремий виступ зіркоподібної пружини; на фіг. 3 показано те, що на фіг. 1, положення, коли необхідно демонтувати виготовлений виступ складеної зіркоподібної пружини; на фіг. 4 показано те, що на фіг.2, переріз А-А. Пристрій для виготовлення виступів складеної зіркоподібної пружини складається з матриці 1 і пуансона 2. Матриця 1 утворена двома рухомими частинами 3 і 4 з'єднаних між собою шарнірно пальцем 5. Пуансон 2 кріпиться до штока 6 за допомогою пластини 7 і гвинта 8. Матриця 1 і пуансон 2 з'єднані між собою тягами 9 і 10 за допомогою пальців 5 і 11. Палець 5 зафіксований розрізаною пружною шайбою 12. Матриця 1 рухомими частинами 3 і 4 встановлена в напрямний жолоб 13 корпуса 14. Пристрій для виготовлення виступів складеної зіркоподібної пружини працює так. Пристрій для виготовлення виступів складеної зіркоподібної пружини встановлюють на пресі (не показано), а пуансона 2 закріпляють на штоку 6 за допомогою пластини 7 і гвинта 8. Далі пуансон 2 з'єднують з матрицею 1 за допомого тяг 9 і 10 та пальців 5 і 11, причому тяга 10 зафіксована пружною розрізаною шайбою 12, а тяга 9 може зніматись з пальця 11. В проміжок між матрицею 1 і пуансоном 2 закладають заготовку 15. Затим під дією сили штока 6 переміщають пуансон 2 разом з матрицею 1 у напрямних жолобах 13 корпуса 14 і формують виступ 16 для складеної зіркоподібної пружини. Далі повертають матрицю 1 з пуансоном 2 в початкове положення, знімають тягу 9 і демонтують виготовлений виступ 16 складеної 1 UA 99552 U 5 зіркоподібної пружини. Для виготовлення наступного виступу 16 складеної зіркоподібної пружини процес повторюється. Запропонований пристрій для виготовлення виступів зіркоподібної пружини дозволяє легко виготовляти виступи зіркоподібних пружин для пружних муфт та інших виробів, які працюють в умовах динамічного навантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для виготовлення виступів складеної зіркоподібної пружини, що містить матрицю і пуансон, який відрізняється тим, що матриця складається із двох рухомих частин, з'єднаних шарнірно між собою за допомогою пальця так, що при складанні рухомих частин відносно шарніра утворюється порожнина за обрисом виступу складеної зіркоподібної пружини, а пуансон з обрисом порожнини і розмірами, меншими на дві товщини полоси заготовки для виготовлення виступу складеної зіркоподібної пружини, закріплений на штоку преса, крім того, матриця і пуансон з'єднані між собою тягами за допомогою згаданого пальця і пальця, установленого в пуансоні на лінії його симетрії, зібрані таким чином матриця і пуансон, з закладеною між ними заготовкою, встановлені в напрямні жолоби корпуса пристрою. 2 UA 99552 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
