Муфта втулкова запобіжна пружна
Номер патенту: 99601
Опубліковано: 10.06.2015
Автори: Брошук Юрій Миколайович, Федорук Віктор Анатолійович, Стрілець Володимир Миколайович, Стрілець Олег Романович
Формула / Реферат

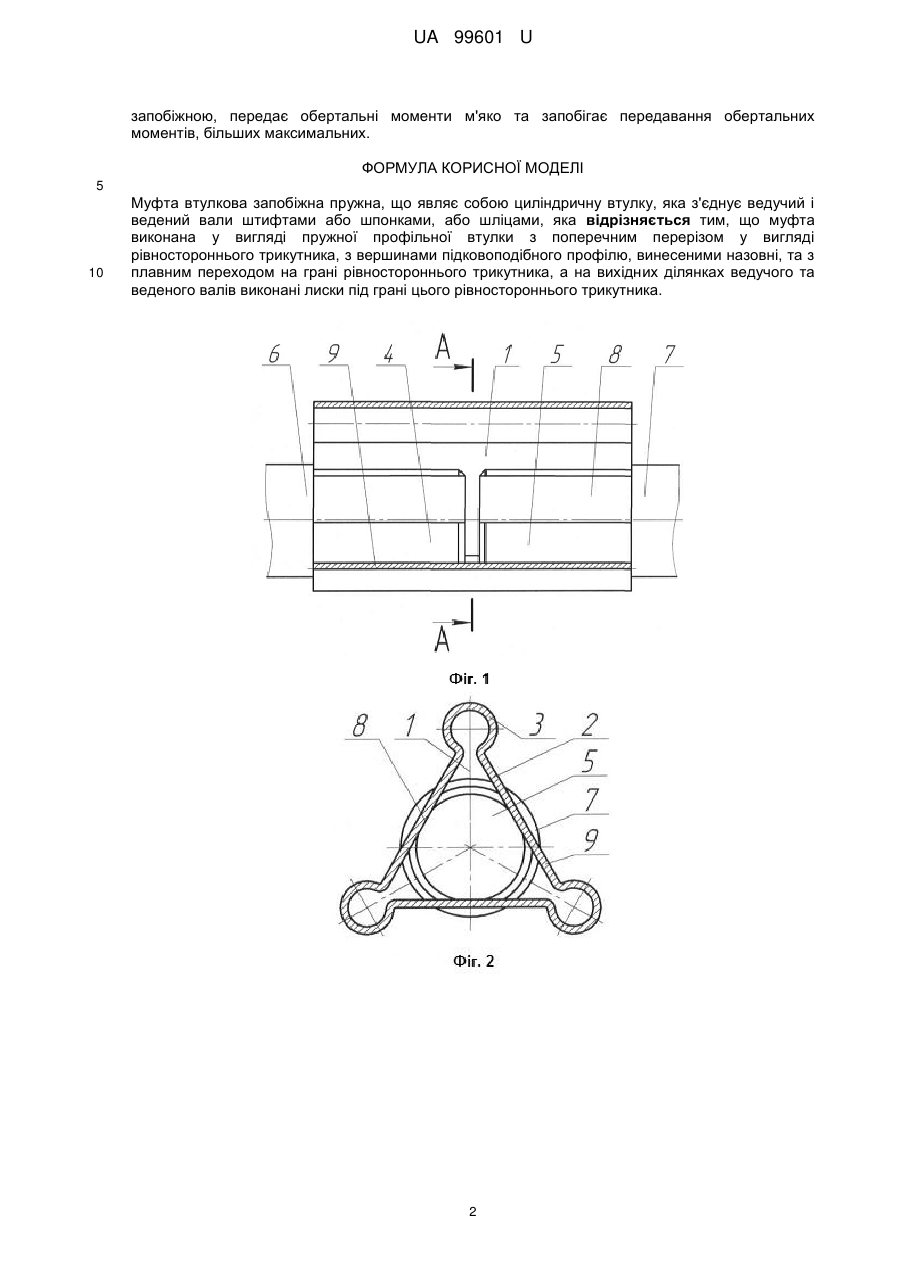

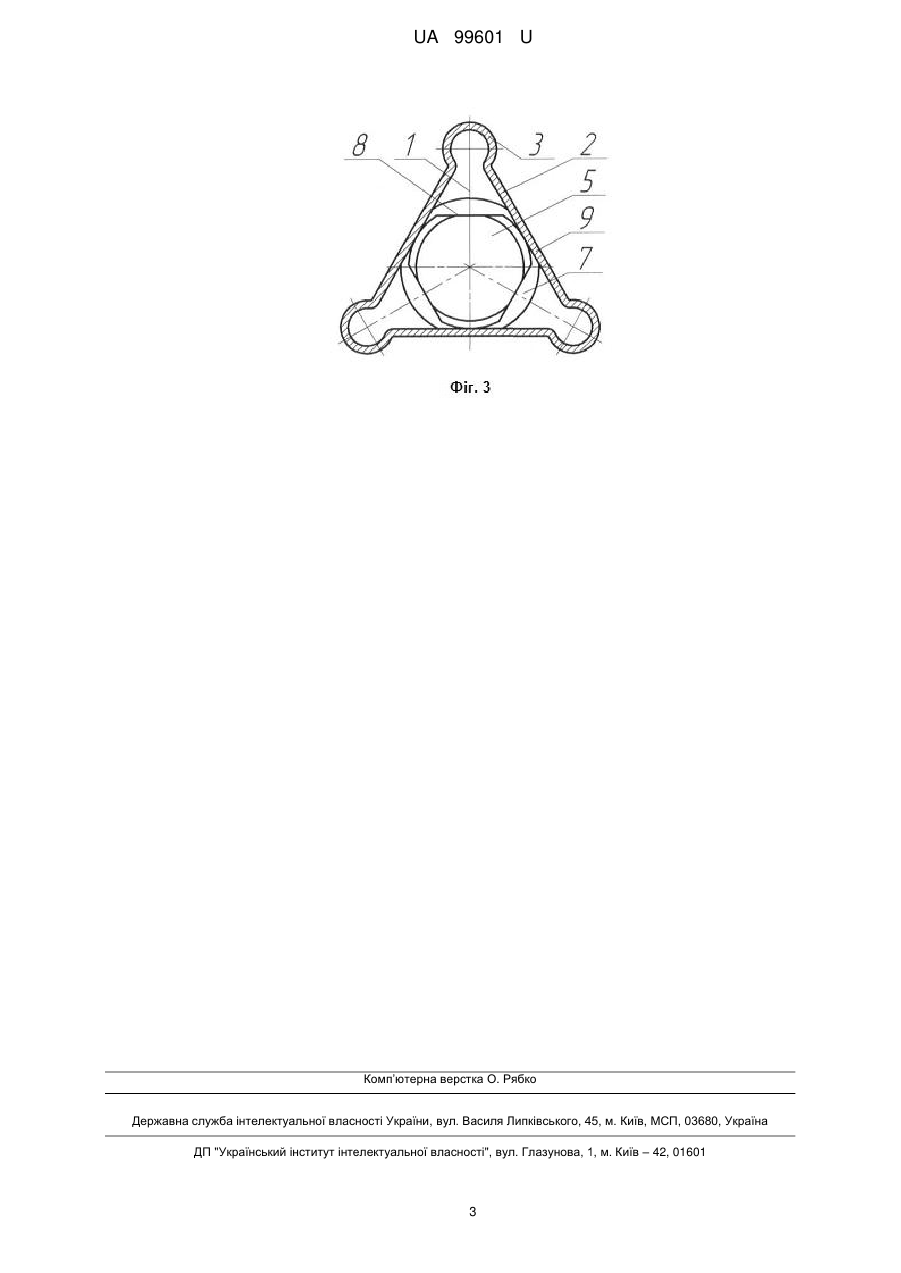

Муфта втулкова запобіжна пружна, що являє собою циліндричну втулку, яка з'єднує ведучий і ведений вали штифтами або шпонками, або шліцами, яка відрізняється тим, що муфта виконана у вигляді пружної профільної втулки з поперечним перерізом у вигляді рівностороннього трикутника, з вершинами підковоподібного профілю, винесеними назовні, та з плавним переходом на грані рівностороннього трикутника, а на вихідних ділянках ведучого та веденого валів виконані лиски під грані цього рівностороннього трикутника.
Текст

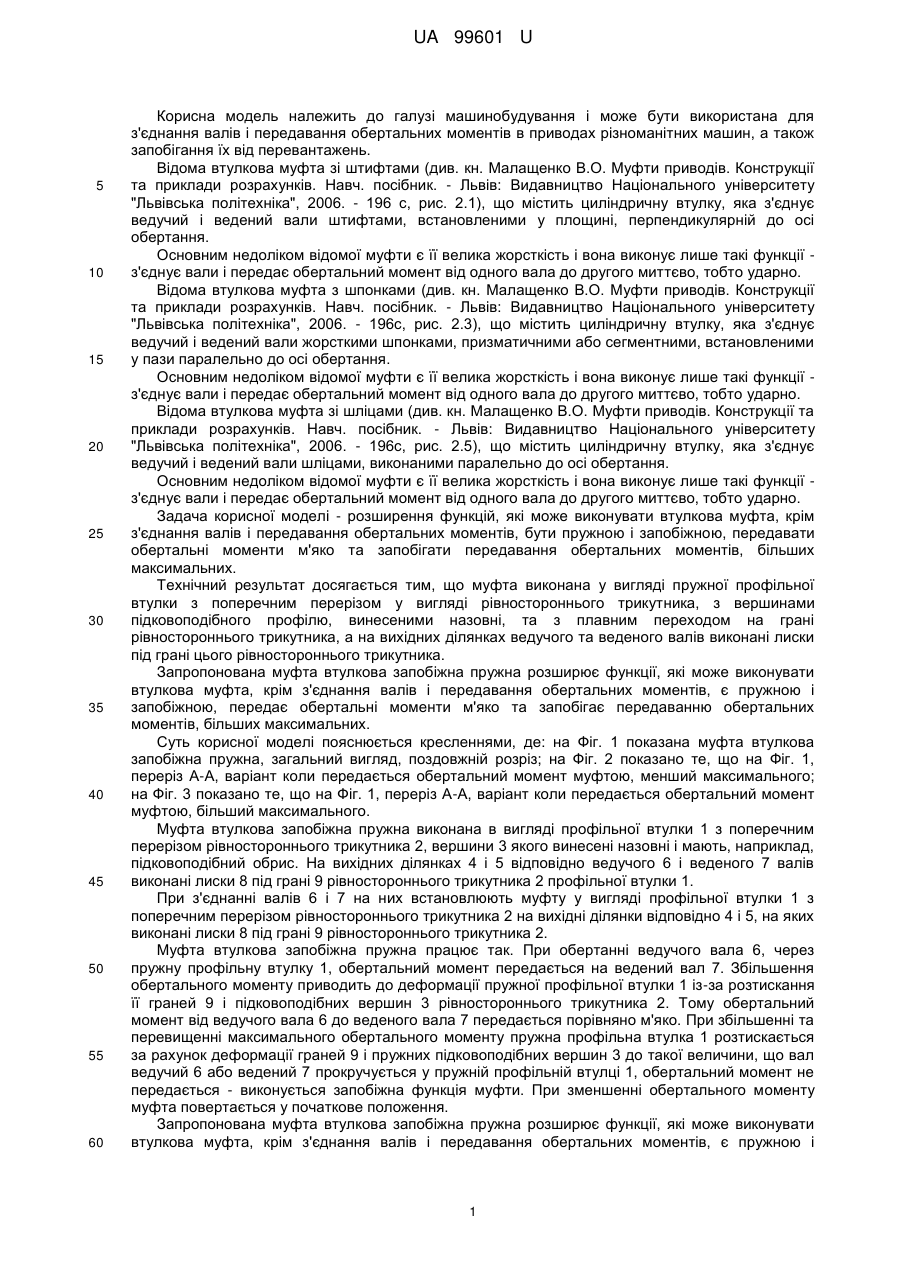

Реферат: Муфта втулкова запобіжна пружна являє собою циліндричну втулку, яка з'єднує ведучий і ведений вали штифтами або шпонками, або шліцами. Муфта виконана у вигляді пружної профільної втулки з поперечним перерізом у вигляді рівностороннього трикутника, з вершинами підковоподібного профілю, винесеними назовні, та з плавним переходом на грані рівностороннього трикутника. На вихідних ділянках ведучого та веденого валів виконані лиски під грані цього рівностороннього трикутника. UA 99601 U (54) МУФТА ВТУЛКОВА ЗАПОБІЖНА ПРУЖНА UA 99601 U UA 99601 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і може бути використана для з'єднання валів і передавання обертальних моментів в приводах різноманітних машин, а також запобігання їх від перевантажень. Відома втулкова муфта зі штифтами (див. кн. Малащенко В.О. Муфти приводів. Конструкції та приклади розрахунків. Навч. посібник. - Львів: Видавництво Національного університету "Львівська політехніка", 2006. - 196 с, рис. 2.1), що містить циліндричну втулку, яка з'єднує ведучий і ведений вали штифтами, встановленими у площині, перпендикулярній до осі обертання. Основним недоліком відомої муфти є її велика жорсткість і вона виконує лише такі функції з'єднує вали і передає обертальний момент від одного вала до другого миттєво, тобто ударно. Відома втулкова муфта з шпонками (див. кн. Малащенко В.О. Муфти приводів. Конструкції та приклади розрахунків. Навч. посібник. - Львів: Видавництво Національного університету "Львівська політехніка", 2006. - 196с, рис. 2.3), що містить циліндричну втулку, яка з'єднує ведучий і ведений вали жорсткими шпонками, призматичними або сегментними, встановленими у пази паралельно до осі обертання. Основним недоліком відомої муфти є її велика жорсткість і вона виконує лише такі функції з'єднує вали і передає обертальний момент від одного вала до другого миттєво, тобто ударно. Відома втулкова муфта зі шліцами (див. кн. Малащенко В.О. Муфти приводів. Конструкції та приклади розрахунків. Навч. посібник. - Львів: Видавництво Національного університету "Львівська політехніка", 2006. - 196с, рис. 2.5), що містить циліндричну втулку, яка з'єднує ведучий і ведений вали шліцами, виконаними паралельно до осі обертання. Основним недоліком відомої муфти є її велика жорсткість і вона виконує лише такі функції з'єднує вали і передає обертальний момент від одного вала до другого миттєво, тобто ударно. Задача корисної моделі - розширення функцій, які може виконувати втулкова муфта, крім з'єднання валів і передавання обертальних моментів, бути пружною і запобіжною, передавати обертальні моменти м'яко та запобігати передавання обертальних моментів, більших максимальних. Технічний результат досягається тим, що муфта виконана у вигляді пружної профільної втулки з поперечним перерізом у вигляді рівностороннього трикутника, з вершинами підковоподібного профілю, винесеними назовні, та з плавним переходом на грані рівностороннього трикутника, а на вихідних ділянках ведучого та веденого валів виконані лиски під грані цього рівностороннього трикутника. Запропонована муфта втулкова запобіжна пружна розширює функції, які може виконувати втулкова муфта, крім з'єднання валів і передавання обертальних моментів, є пружною і запобіжною, передає обертальні моменти м'яко та запобігає передаванню обертальних моментів, більших максимальних. Суть корисної моделі пояснюється кресленнями, де: на Фіг. 1 показана муфта втулкова запобіжна пружна, загальний вигляд, поздовжній розріз; на Фіг. 2 показано те, що на Фіг. 1, переріз А-А, варіант коли передається обертальний момент муфтою, менший максимального; на Фіг. 3 показано те, що на Фіг. 1, переріз А-А, варіант коли передається обертальний момент муфтою, більший максимального. Муфта втулкова запобіжна пружна виконана в вигляді профільної втулки 1 з поперечним перерізом рівностороннього трикутника 2, вершини 3 якого винесені назовні і мають, наприклад, підковоподібний обрис. На вихідних ділянках 4 і 5 відповідно ведучого 6 і веденого 7 валів виконані лиски 8 під грані 9 рівностороннього трикутника 2 профільної втулки 1. При з'єднанні валів 6 і 7 на них встановлюють муфту у вигляді профільної втулки 1 з поперечним перерізом рівностороннього трикутника 2 на вихідні ділянки відповідно 4 і 5, на яких виконані лиски 8 під грані 9 рівностороннього трикутника 2. Муфта втулкова запобіжна пружна працює так. При обертанні ведучого вала 6, через пружну профільну втулку 1, обертальний момент передається на ведений вал 7. Збільшення обертального моменту приводить до деформації пружної профільної втулки 1 із-за розтискання її граней 9 і підковоподібних вершин 3 рівностороннього трикутника 2. Тому обертальний момент від ведучого вала 6 до веденого вала 7 передається порівняно м'яко. При збільшенні та перевищенні максимального обертального моменту пружна профільна втулка 1 розтискається за рахунок деформації граней 9 і пружних підковоподібних вершин 3 до такої величини, що вал ведучий 6 або ведений 7 прокручується у пружній профільній втулці 1, обертальний момент не передається - виконується запобіжна функція муфти. При зменшенні обертального моменту муфта повертається у початкове положення. Запропонована муфта втулкова запобіжна пружна розширює функції, які може виконувати втулкова муфта, крім з'єднання валів і передавання обертальних моментів, є пружною і 1 UA 99601 U запобіжною, передає обертальні моменти м'яко та запобігає передавання обертальних моментів, більших максимальних. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Муфта втулкова запобіжна пружна, що являє собою циліндричну втулку, яка з'єднує ведучий і ведений вали штифтами або шпонками, або шліцами, яка відрізняється тим, що муфта виконана у вигляді пружної профільної втулки з поперечним перерізом у вигляді рівностороннього трикутника, з вершинами підковоподібного профілю, винесеними назовні, та з плавним переходом на грані рівностороннього трикутника, а на вихідних ділянках ведучого та веденого валів виконані лиски під грані цього рівностороннього трикутника. 2 UA 99601 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Автори англійськоюStrilets Volodymyr Mykolaiovych
Автори російськоюСтрилец Владимир Николаевич
МПК / Мітки
Мітки: муфта, пружна, втулкова, запобіжна
