Теплообмінний дефлектор систем вентиляції

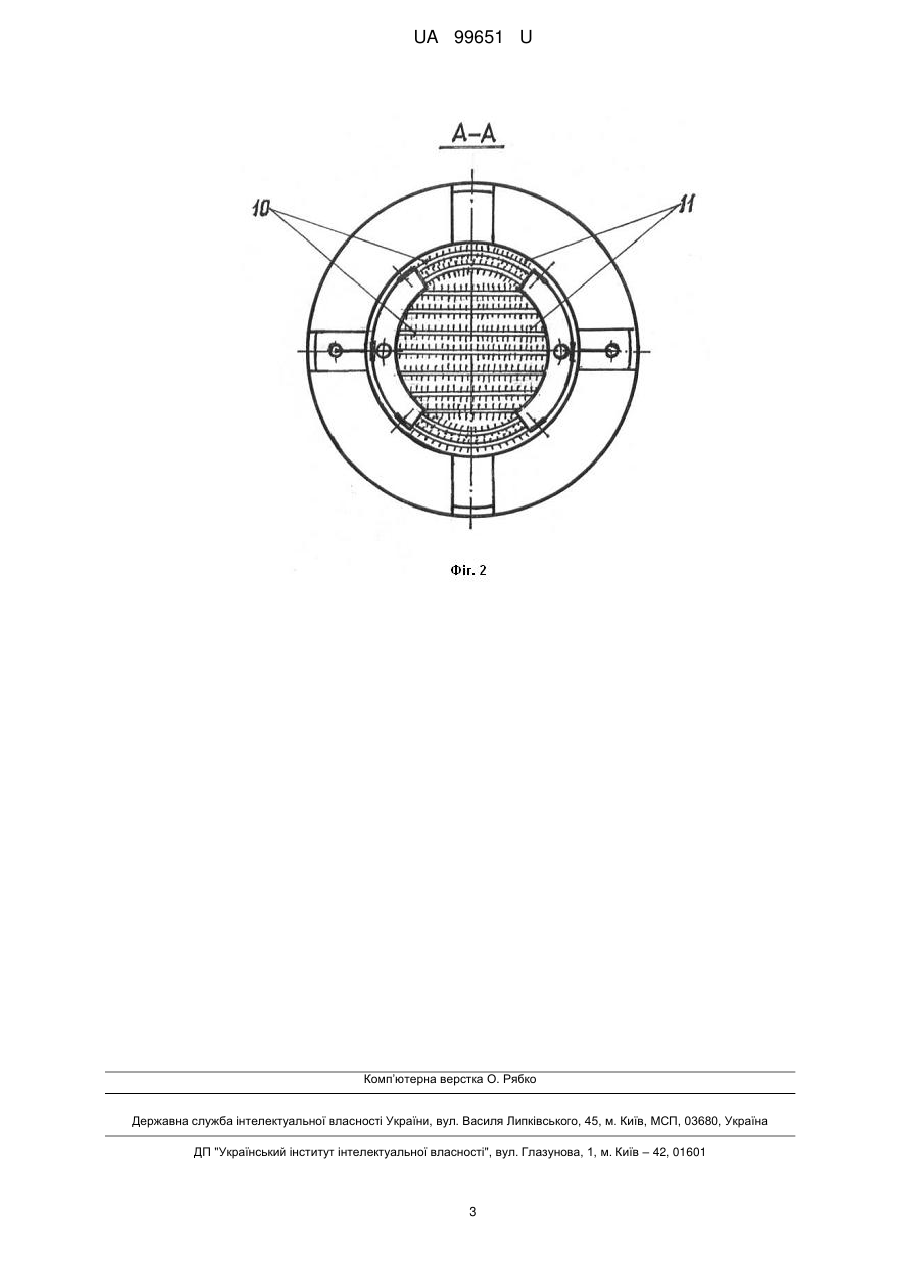

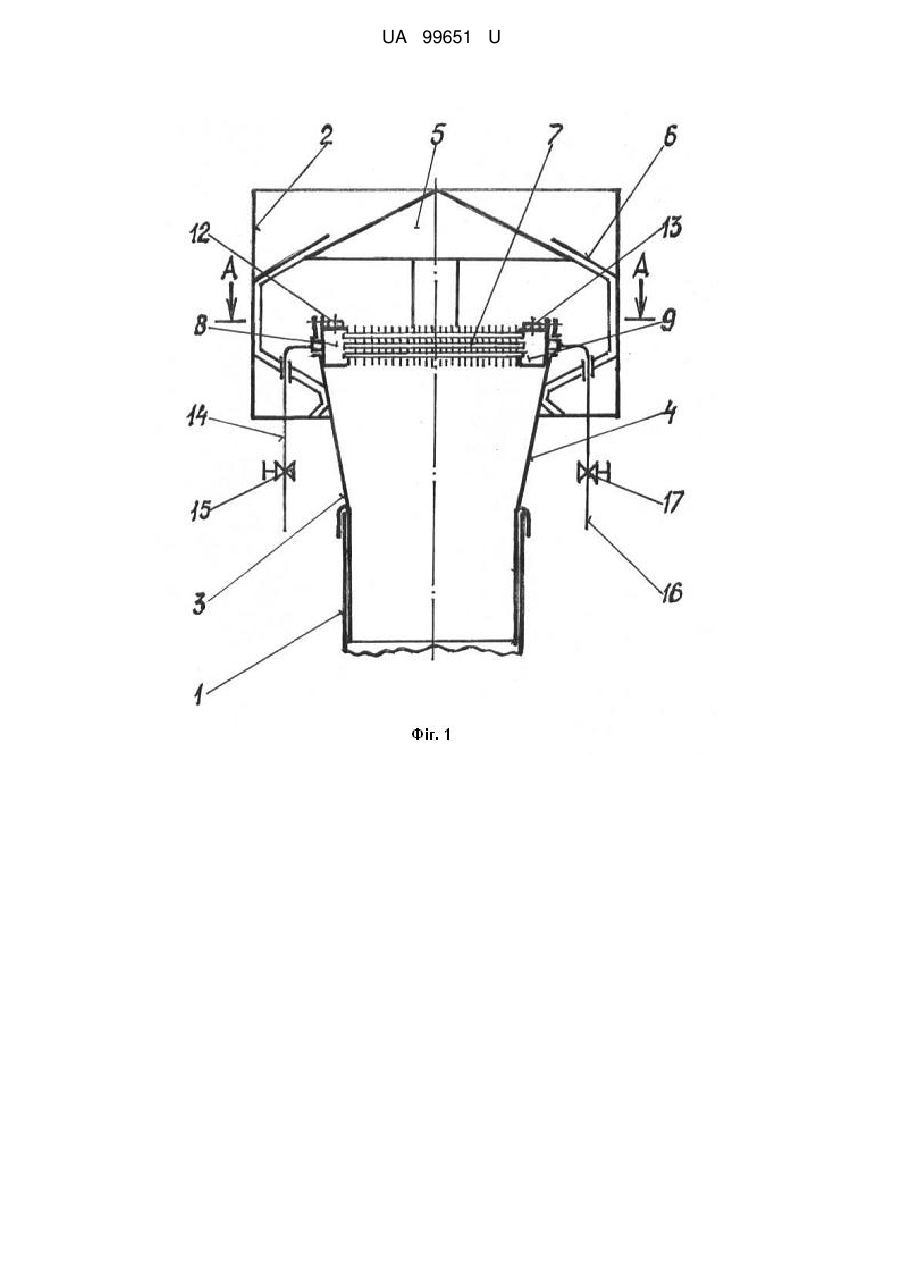

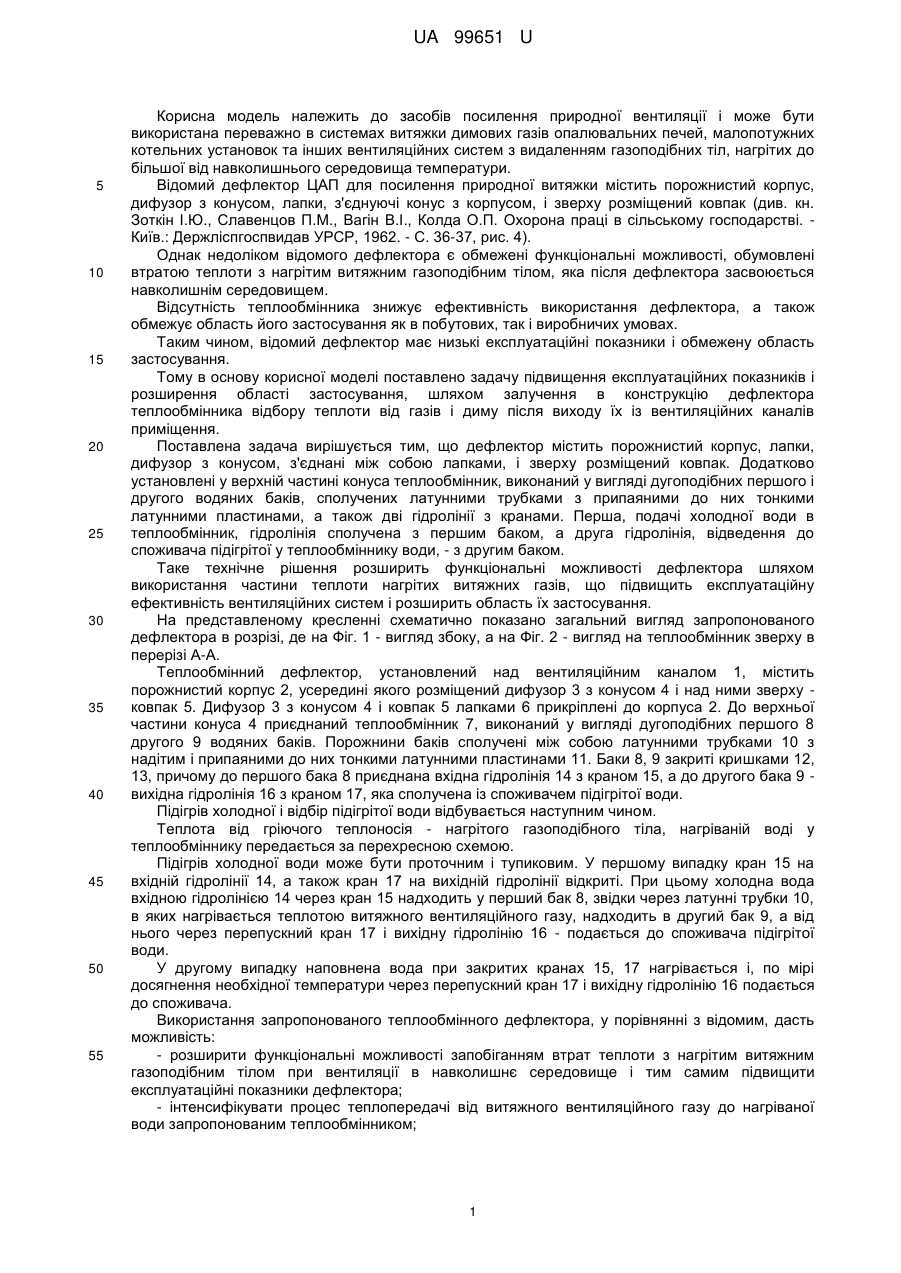

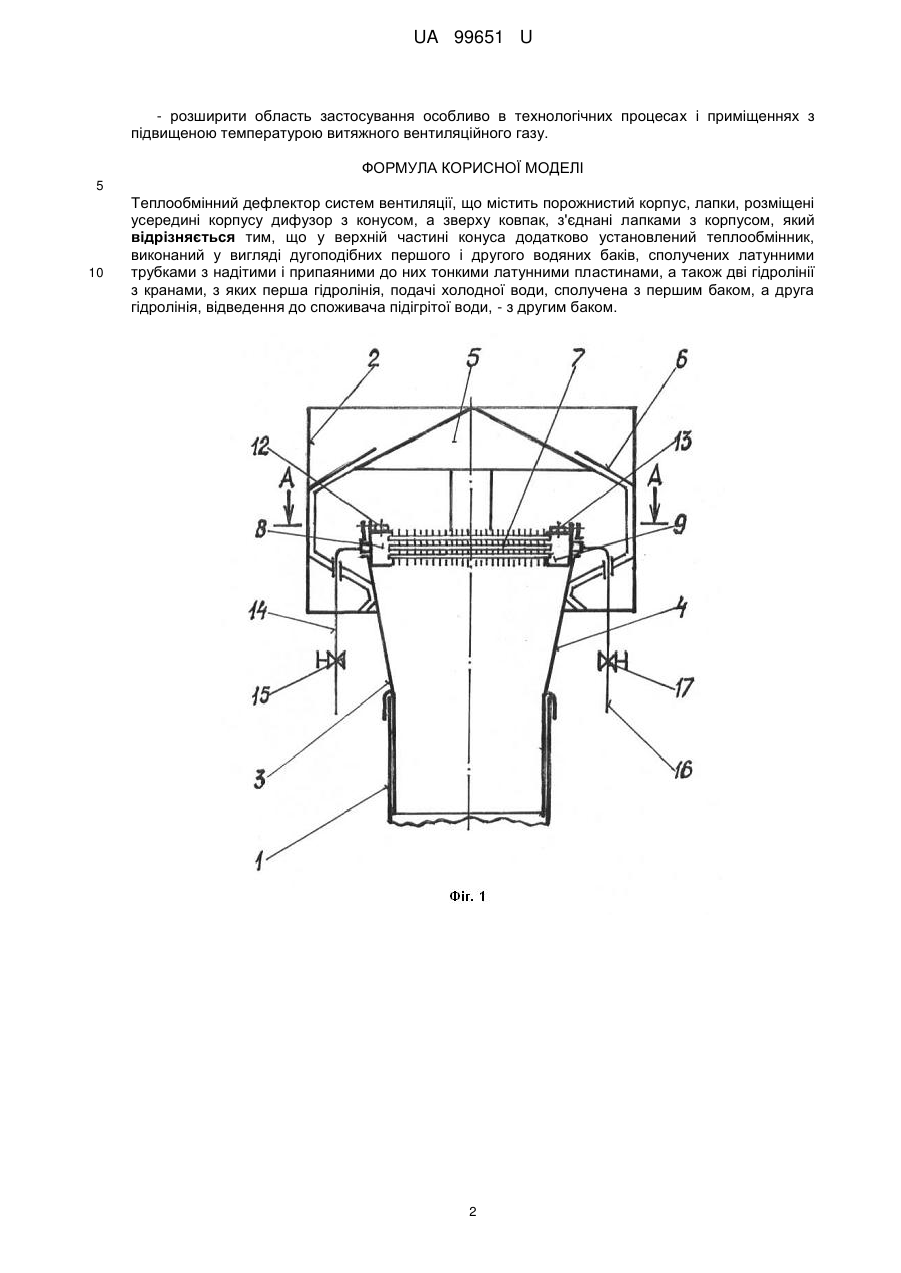

Реферат: Теплообмінний дефлектор систем вентиляції містить порожнистий корпус, лапки, розміщені усередині корпусу дифузор з конусом, а зверху ковпак, з'єднані лапками з корпусом. У верхній частині конуса додатково установлений теплообмінник, виконаний у вигляді дугоподібних першого і другого водяних баків, сполучених латунними трубками з надітими і припаяними до них тонкими латунними пластинами, а також дві гідролінії з кранами, з яких перша гідролінія, подачі холодної води, сполучена з першим баком, а друга гідролінія, відведення до споживача підігрітої води, - з другим баком. UA 99651 U (12) UA 99651 U UA 99651 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів посилення природної вентиляції і може бути використана переважно в системах витяжки димових газів опалювальних печей, малопотужних котельних установок та інших вентиляційних систем з видаленням газоподібних тіл, нагрітих до більшої від навколишнього середовища температури. Відомий дефлектор ЦАП для посилення природної витяжки містить порожнистий корпус, дифузор з конусом, лапки, з'єднуючі конус з корпусом, і зверху розміщений ковпак (див. кн. Зоткін І.Ю., Славенцов П.М., Вагін В.І., Колда О.П. Охорона праці в сільському господарстві. Київ.: Держліспгоспвидав УРСР, 1962. - С. 36-37, рис. 4). Однак недоліком відомого дефлектора є обмежені функціональні можливості, обумовлені втратою теплоти з нагрітим витяжним газоподібним тілом, яка після дефлектора засвоюється навколишнім середовищем. Відсутність теплообмінника знижує ефективність використання дефлектора, а також обмежує область його застосування як в побутових, так і виробничих умовах. Таким чином, відомий дефлектор має низькі експлуатаційні показники і обмежену область застосування. Тому в основу корисної моделі поставлено задачу підвищення експлуатаційних показників і розширення області застосування, шляхом залучення в конструкцію дефлектора теплообмінника відбору теплоти від газів і диму після виходу їх із вентиляційних каналів приміщення. Поставлена задача вирішується тим, що дефлектор містить порожнистий корпус, лапки, дифузор з конусом, з'єднані між собою лапками, і зверху розміщений ковпак. Додатково установлені у верхній частині конуса теплообмінник, виконаний у вигляді дугоподібних першого і другого водяних баків, сполучених латунними трубками з припаяними до них тонкими латунними пластинами, а також дві гідролінії з кранами. Перша, подачі холодної води в теплообмінник, гідролінія сполучена з першим баком, а друга гідролінія, відведення до споживача підігрітої у теплообміннику води, - з другим баком. Таке технічне рішення розширить функціональні можливості дефлектора шляхом використання частини теплоти нагрітих витяжних газів, що підвищить експлуатаційну ефективність вентиляційних систем і розширить область їх застосування. На представленому кресленні схематично показано загальний вигляд запропонованого дефлектора в розрізі, де на Фіг. 1 - вигляд збоку, а на Фіг. 2 - вигляд на теплообмінник зверху в перерізі А-А. Теплообмінний дефлектор, установлений над вентиляційним каналом 1, містить порожнистий корпус 2, усередині якого розміщений дифузор 3 з конусом 4 і над ними зверху ковпак 5. Дифузор 3 з конусом 4 і ковпак 5 лапками 6 прикріплені до корпуса 2. До верхньої частини конуса 4 приєднаний теплообмінник 7, виконаний у вигляді дугоподібних першого 8 другого 9 водяних баків. Порожнини баків сполучені між собою латунними трубками 10 з надітим і припаяними до них тонкими латунними пластинами 11. Баки 8, 9 закриті кришками 12, 13, причому до першого бака 8 приєднана вхідна гідролінія 14 з краном 15, а до другого бака 9 вихідна гідролінія 16 з краном 17, яка сполучена із споживачем підігрітої води. Підігрів холодної і відбір підігрітої води відбувається наступним чином. Теплота від гріючого теплоносія - нагрітого газоподібного тіла, нагріваній воді у теплообміннику передається за перехресною схемою. Підігрів холодної води може бути проточним і тупиковим. У першому випадку кран 15 на вхідній гідролінії 14, а також кран 17 на вихідній гідролінії відкриті. При цьому холодна вода вхідною гідролінією 14 через кран 15 надходить у перший бак 8, звідки через латунні трубки 10, в яких нагрівається теплотою витяжного вентиляційного газу, надходить в другий бак 9, а від нього через перепускний кран 17 і вихідну гідролінію 16 - подається до споживача підігрітої води. У другому випадку наповнена вода при закритих кранах 15, 17 нагрівається і, по мірі досягнення необхідної температури через перепускний кран 17 і вихідну гідролінію 16 подається до споживача. Використання запропонованого теплообмінного дефлектора, у порівнянні з відомим, дасть можливість: - розширити функціональні можливості запобіганням втрат теплоти з нагрітим витяжним газоподібним тілом при вентиляції в навколишнє середовище і тим самим підвищити експлуатаційні показники дефлектора; - інтенсифікувати процес теплопередачі від витяжного вентиляційного газу до нагріваної води запропонованим теплообмінником; 1 UA 99651 U - розширити область застосування особливо в технологічних процесах і приміщеннях з підвищеною температурою витяжного вентиляційного газу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Теплообмінний дефлектор систем вентиляції, що містить порожнистий корпус, лапки, розміщені усередині корпусу дифузор з конусом, а зверху ковпак, з'єднані лапками з корпусом, який відрізняється тим, що у верхній частині конуса додатково установлений теплообмінник, виконаний у вигляді дугоподібних першого і другого водяних баків, сполучених латунними трубками з надітими і припаяними до них тонкими латунними пластинами, а також дві гідролінії з кранами, з яких перша гідролінія, подачі холодної води, сполучена з першим баком, а друга гідролінія, відведення до споживача підігрітої води, - з другим баком. 2 UA 99651 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
